Ce keurde Automatische Optische Metingsmachine VMZ goed

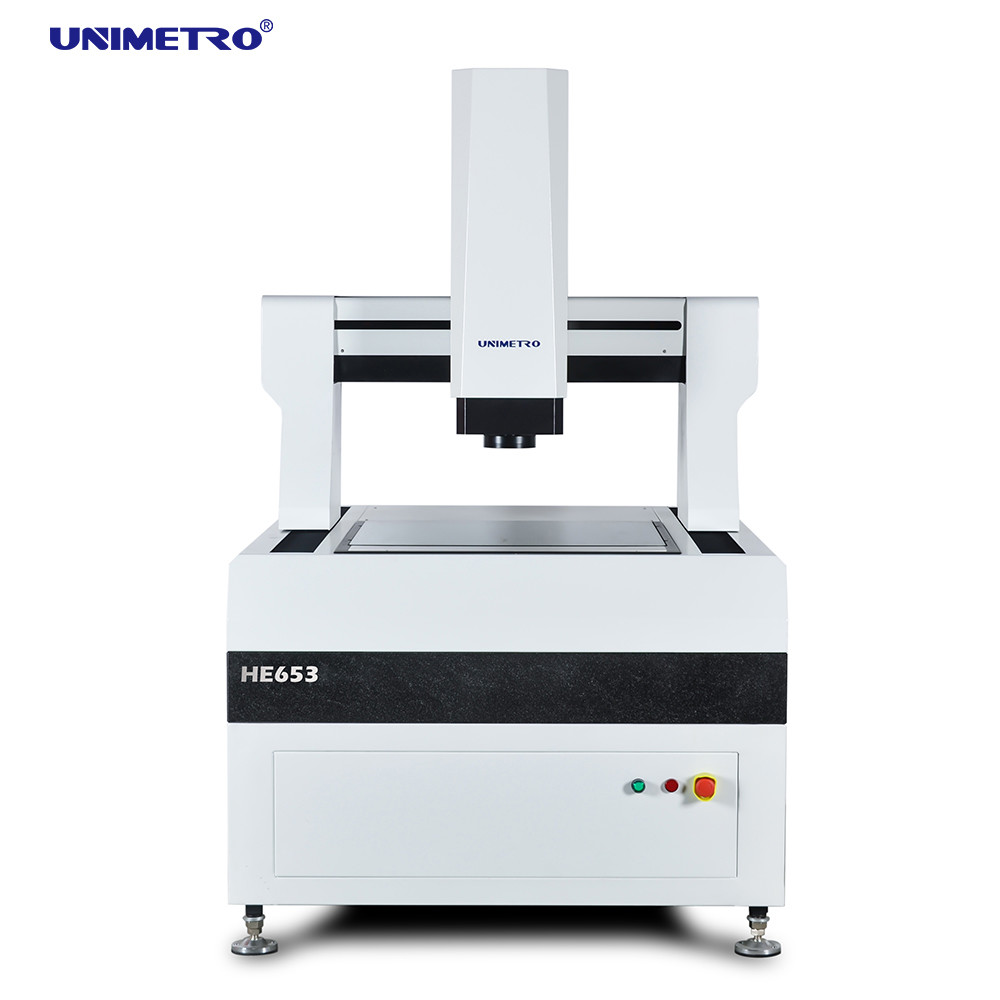

Automatische Optische Metingsmachine/VMZ voor Vlakglasmeting


Hij wordt brugtype van het reekshoge rendement CNC Optische Metingsmachine speciaal ontworpen voor high-precision en op grote schaal meting. Het keurt volledig gesloten mobiele brugstructuur goed om het metingswerk vast te houden. Het combineert high-precision en hoog rendement organisch om de geometrische parameters van diverse producten effectief te ontdekken. Momenteel, wordt het hoofdzakelijk gebruikt in PCB-kringsraad, koper bekleed laminaat, vlakglas, vloeibare kristalmodule, messenvorm, isolerend materiaal, het metaal van het precisieblad en andere industrieën.



Hardwareeigenschappen

>> de goedgekeurde gehele gesloten structuur van de kader bewegende brug, bevestigde het metende werkstuk, de grote lagercapaciteit, en de goede prestatiesprestaties.
>> introduceer de eindige technologie van de elementenanalyse in mechanisch ontwerp om hoge starheid en hoge precisie mechanische structuur te verzekeren.
>> rang 000 graniet marmeren basis, weerstand met hoge weerstand, corrosie en goede stabiliteit.
>> worktable de oppervlaktebehandeling van het aluminiumoxyde - snelle en flexibele actiecontrole, duurzaam en mooi.





Configuratie

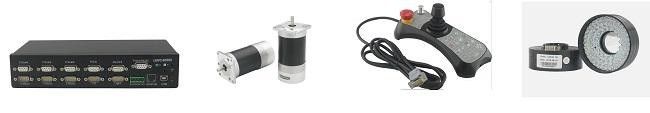

>> open grating heerser, resolutie 0.1um, hoge precisie en goede stabiliteit.
>> spoor van de precisie verzekeren het lineaire gids, de balschroef van molen en AC de servomotor de stabiliteit van het plaatsen nauwkeurigheid van machinesysteem.
>> 2M digitale camera van Giga van de pixel high-definition kleur past de vereisten van duidelijke observatie en stabiele meting.
high-definition optische lens van >> 6.5X, nauwkeurig automatisch gezoem, snelle eens pixelkaliberbepaling.
>> programmeerbare 8 secties LEIDENE oppervlakte lichtbron met parallelle LEIDENE contour lichtbron (Groen of Wit).
>> CNC controle, dicht-lijnac Servo drijfsysteem, bedieningshendel, muis of toetsenbordcontrole.






Parameters

Model	HIJ 652	HE862	HE1080	HE1210	HE1512	HE1812
X, y-Reis (mm)	500*600	600*800	800*1000	1000*1200	1200*1500	1200*1800
Z-as Reis (mm)	200 (kan volgens de behoeften van klanten worden opgeheven)
Ladingscapaciteit	ong. 35 kg
Afmeting (mm)	1700*1180*1750	1700*1280*1750	1900*1480*1750	2100*1680*1750	2500*1880*1750	2700*1880*1750
Gewicht (kg)	1500	1800	2900	3200	4400	4800
Resolutie	0.5μm (0.1um voor optie)
	Camera	2M HD GIGA digitale camera
	Zoomlens	de professionele autovergroting van de zoomlenszoomlens: 1~10X
	Videovergroting	18~195X (volgens de verschillende modellen van de geselecteerde camera, zal zijn vergroting veranderen; de daadwerkelijke vergroting is onderworpen aan de gemeten gegevens)
	Gezichtsveld	8.1~1.3mm (volgens de verschillende passende regelingen van camera en lens, zal het gebied van mening dienovereenkomstig veranderen, en het daadwerkelijke gebied van mening is onderworpen aan de gemeten gegevens)
	Accuracy*	≤ (3+L/200) μm
Verlichting	Programmeerbare 5 bellen 8 secties LEIDENE oppervlakteverlichting (40 secties bellen het lichte, Coaxiale lichte, beweegbare multilicht van de kleurenring voor optie)
