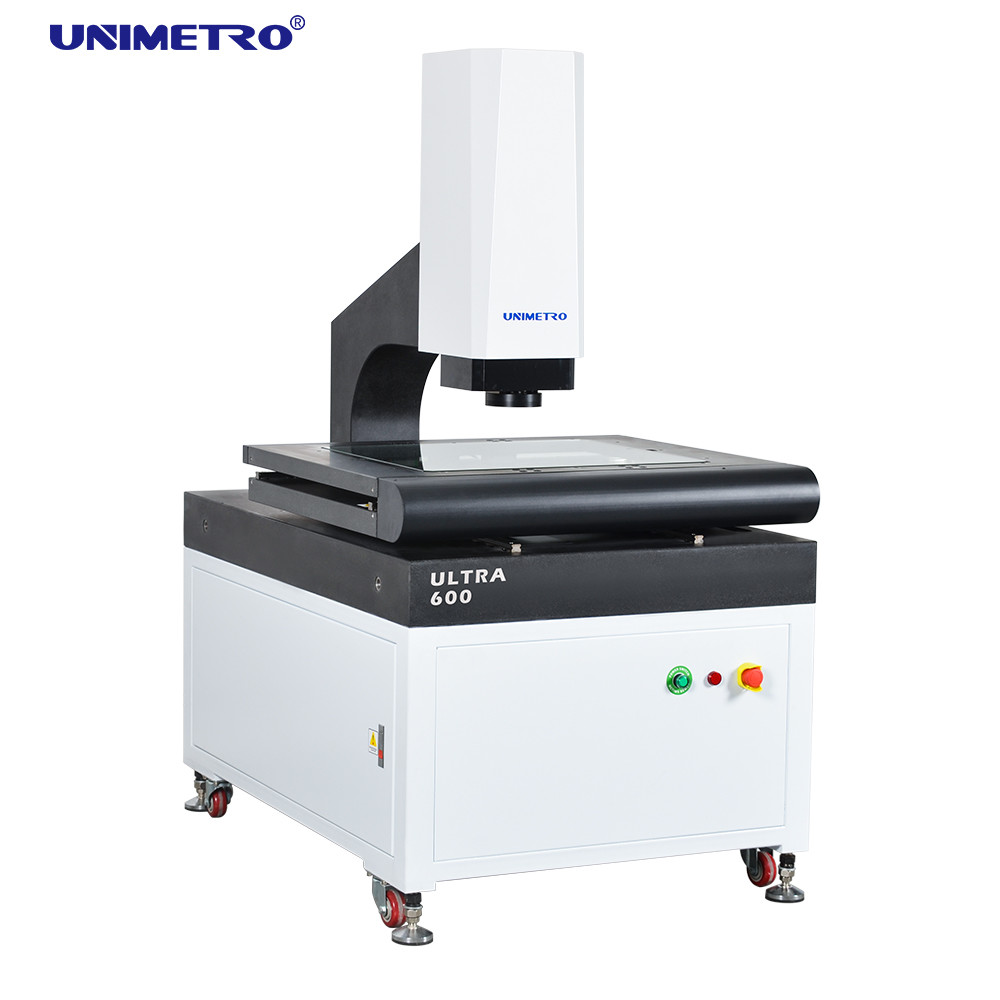

Het elektrische 2D 3D Instrument van de Beeldmeting met 8 Secties parallelle leiden Licht

Basisinformatie
Plaats van herkomst: China
Merknaam: UNIMETRO
Certificering: CE,ISO
Modelnummer: ULTRA
Min. bestelaantal: 1
Prijs: Discussible
Verpakking Details: houten geval
Levertijd: 15~20 het werkdagen
Betalingscondities: T/T
Levering vermogen: 30 per maand
Gedetailleerde informatie
Productnaam: Het Instrument van de beeldmeting Afmeting: 1950*1280*1700mm
Het meten van Waaier: 600*500*200mm Het meten van nauwkeurigheid: 2.5+L/200um
Herhaalbaarheid: 2.5um lineaire schaalresolutie: 0.1um
Drijfsysteem: CNC controle, dicht-lijnac Servo drijfsysteem, bedieningshendel, muis of toetsenbordcontrole Verlichting: Programmeerbare 8 secties LEIDENE rings lichte parallelle LEIDEN contourlicht
Hoog licht:

digitale lezenvertoning

,

digitale lezendro

,

2.5um het Instrument van de beeldmeting


Productomschrijving

Het elektrische 2D 3D Instrument van de Beeldmeting met 8 Secties parallelle leiden Licht

Het ULTRA de Metingsinstrument van het reeksbeeld is een automatische die visie van de cantilever hoge nauwkeurigheid volledig metend machine voor GD&T-meting met 3 as automatische gemotoriseerde controle wordt ontwikkeld. Het rustte met zich het automatische concentreren, automatische verlichtingscontrole, en automatische beweging van hardware en softwareconfiguratie uit om de meting van lineaire en geometrische afmetingen te maken snel en nauwkeurig.



Instrumentenkenmerken

De controle van kwaliteitsdetails

Ø granietbasis en kolom, uitstekende stabiliteit;

Ø het stadium van het aluminiumwerk, maakt de motiecontrole het snelle reageren en flexibel;

Ø het werkstadium met harde de verwerkings anti-kras van de oxydatieoppervlakte;

Ø norm met precisie lineaire gids, malende balschroef en AC servomotor enz., om de precisie en de stabiliteit van het motiesysteem te verzekeren;

Ø het geïntegreerde controlesysteem, ingebed met motiecontrole, en al signaalcontrole als verlichting en lineaire schaallezing, verzekeren de prestaties van de machine uiterst stabiel zijn.



Hoge prestatiesconfiguratie

Ø XYZ drie ascnc automatische controle en het nauwkeurige plaatsen;
Ø 0,1 het glas lineaire schaal van de um hoge precisie om de het plaatsen nauwkeurigheid en metingsnauwkeurigheid van het systeem te verzekeren;
De hoge resolutiekleurencamera van Ø GIGA om aan de behoeften van duidelijke observatie en nauwkeurige meting te voldoen;
High-resolution Ø 6.5x klikt zoomlens, het nauwkeurige verdubbelen en één keer slechts nodig pixelcorrectie;
Ø met programmeerbare de afdelings LEIDENE van oppervlakte 5 ring 8 Koude Verlichting en contour LEIDENE kunnen de parallelle verlichting en ingebouwde intelligente de lichte aanpassing, het automatische controle de helderheid in afdeling 8 en de aanpassing van de 256 niveauhelderheid intelligent realiseren.



Flexibele expansibility

De ØMultitypes van niet-contactsensoren en het snel fixturing systeem zijn voor optie, die aan verschillend het meten vereiste van verschillende klanten kan voldoen
Het LEIDENE van de ØMavablekleur ringslicht is beschikbaar voor de ULTRAreeks, die de reeks flexibeler en aan verschillende delen met verschillende soorten materialen of vormen, aanbiedt krachtigere het meten toepassing krachtig maakt.
ØThanks aan flexibele expansibility van ULTRAreeks, het is compatibel met aanrakingssonde, niet-contact die sensoren en robotwapen, hoogst verhoging meten de het meten efficiency.



Functiesinleiding

- De software kan lijnen, cirkels, zoals elementen automatisch identificeren en hen automatisch meten.
- De software verstrekt intelligente verwerkingsfuncties zoals uit tolerantie rode waarschuwing, uit tolerantiepauze, de pauze van de metingsmislukking, handmeting, skip uitvoering, verplichte uitvoering, enz.
- De software verstrekt breekpunt plaatsende functie, die de intelligente schakelaar tussen handmeting en automatische meting kan realiseren.
- De krachtige functie van de lasermeting kan de problemen zoals de meting van de hoge snelheidsvlakheid, uiterst kleine buil, concaaf punt, v-Hoek en high-precision gebogen oppervlakteaftasten gemakkelijk realiseren.
- De software verstrekt hulp het verduisteren aanwijzingsfunctie om de fout te vermijden door lichtintensiteit wordt veroorzaakt en de nauwkeurigheid en de efficiency van het meetapparaat te verbeteren die.



Parameters

Model

ULTRA 300

ULTRA 400

ULTRA 500

ULTRA 600

X/Y-as Reis (mm)

300x200

400x300

500x400

600x500

Z-as Reis

200mm (kan volgens de behoeften van klanten worden opgeheven)

X/y/z-3 as Lineaire Schaal

Resolutie van de glas de Lineaire Schaal: 0.1um

Begeleidingswijze

Precisie lineaire gids, double-track dubbele schuifgids.

Verrichtingswijze

Bedieningshendelcontrolemechanisme, Muisverrichting, automatisch opsporingsprogramma.

Nauwkeurigheid

XYZ-as: ≤2.5+L/200um

Herhaalbaarheid

±2.5um

Videosysteem

CCD

Hoge definitie 1/3“ Kleurenccd Camera

Lens

6.5X zetten klikzoomlens voort; Optische Vergroting: 0.7X-4.5X; Videovergroting: 26X~172X (" monitor 21,5)

Verlichtingssysteem

Contour

LEIDENE parallelle contourverlichting

Oppervlakte

0~255 regelbare 5 ring van Stepless 8 afdelings LEIDENE oppervlakteverlichting

Vergroting

0.7X~4.5X

Het meten van Software

UNIMETRO 2D volledig Auto Metende Software

Ladingscapaciteit

±2.5um

Werkomgeving

25Kg

Voeding

Temperatuur 20℃±2℃, Vochtigheidswaaier<2>

Ddimension (W*D*H) (mm)

220V/50Hz/10A

Ddimension (W*D*H) (mm)

1600*780*1700

1750*920*1700

1900x1080x1700

1050*1280*1700

Netto Gewicht (kg)

380

450

600

800

* L meet lengte (mm), de mechanische nauwkeurigheid van z-As en concentreert nauwkeurigheid is verwant met de oppervlakte van het werkstuk.

* De vergroting is benaderende waarde, is het verwant met de afmeting van monitor en resolutie.

* Gebied van mening (mm) = (diagonal*Horizontal*Vertical)

* de doelstelling van 0.5X of 2X-is facultatieve beschikbaar, en realiseert beeldvergroting: 13X~86X of 52X~344X.
