Aluminium 6061 Materiële Visie die Machine VMM meten Inspectieinrichtingen

Aluminium 6061 Materiële Visie die Machine VMM meten Inspectieinrichtingen

Aluminium 6061 Materiële Visie die Machine VMM meten Inspectieinrichtingen
video
Aluminium 6061 Materiële Visie die Machine VMM meten Inspectieinrichtingen
Productdetails:
Plaats van herkomst: DONGGUAN,CHINA
Merknaam: UNIMETRO
Modelnummer: VMM
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1
Prijs: Discussible
Verpakking Details: aluminiumlegering vak
Levertijd: 5~10days
Betalingscondities: L/C, T/T
Levering vermogen: 100
Contact
Gedetailleerde productomschrijving
Productnaam: CMM fixturing uitrustingen Kleur: Goud
Materiaal: Aluminium 6061 Grootte: 114/set
Toepassing: Elektronika, ruimtevaart, automobiel, plastic of medische behandeling, enz.
Hoog licht:

visie die machine meten

,

visiemeetsysteem

VMM de Machineinrichtingen van de Visiemeting



VMM de Machineinrichtingen VMM van de Visiemeting de Inrichtingen van de Inrichtingeninspectie



Toepassing





De Flexfix-inrichtingenreeksen worden wijd gebruikt binnen varieert de industrieën zoals elektronika, ruimtevaart, automobiel, plastic of medische behandeling. Het kan aan alle grootte en modellen van CMM en VMM worden geïntroduceerd. Zij zijn de hulpmiddelen die uw het meten proces flexibel herhaalbaar maken, en gestandaardiseerd.



Aluminium 6061 Materiële Visie die Machine VMM meten Inspectieinrichtingen 0













VMM inrichtingen





De de machinetoepassing van de visiemeting komt altijd met varieert van verschillende delen met verschillende vormen of materialen. Wat zijn zelfs zonder enig efficiënt verwijzingsvliegtuig dat correct op het het werkstadium moet worden gevestigd. Het ontwikkelen van specifieke inrichtingen voor elke component zou met lage efficiency en hoge kosten moeten zijn. Zo hebben wij ontwikkeld Flexfix-reeks VMM inrichtingenuitrusting en grondplaten, om gebruikers te helpen die tijd en kosten besparen maar ook bekwaam om het snelle en betrouwbare fixturing tijdens VMM te bereiken metend proces. De Flexfix-reeks helpt om de productie, de reproduceerbaarheid en de nauwkeurigheid van het inspectieproces met snelle en herhaalbare fixturing structuren te verbeteren.



 Aluminium 6061 Materiële Visie die Machine VMM meten Inspectieinrichtingen 1

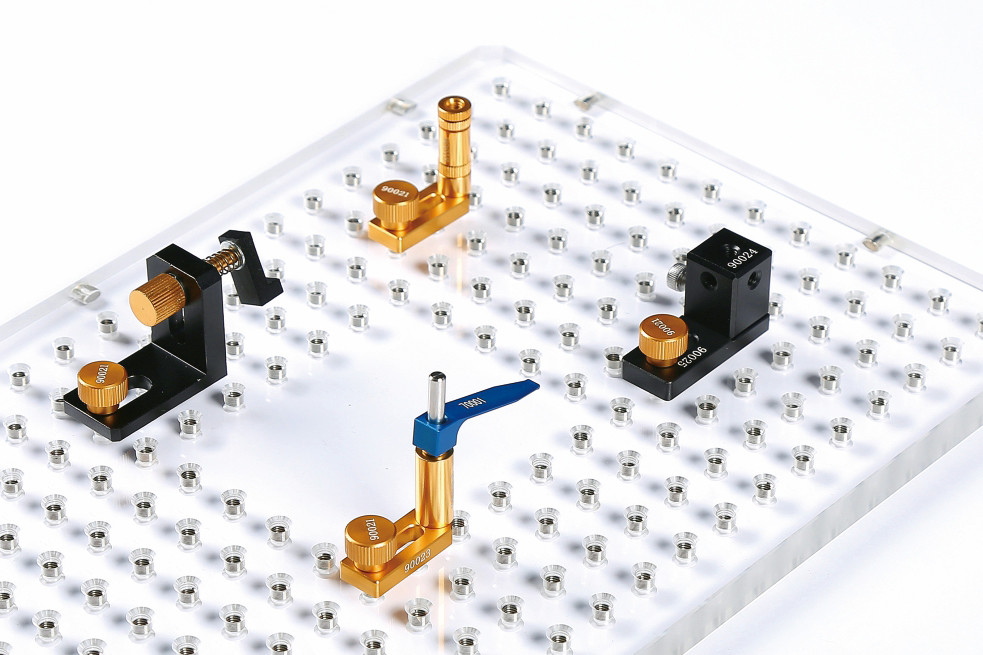

VMM fixturing uitrusting





 Aluminium 6061 Materiële Visie die Machine VMM meten Inspectieinrichtingen 2 Aluminium 6061 Materiële Visie die Machine VMM meten Inspectieinrichtingen 3



Flexfix-reeksen VMM worden inrichtingen ontworpen als volledige componentenuitrusting. Wij hebben de meesten van VMM metend toepassing vanuit onze ervaring van VMM gebruikers, bestudeerd en verwijzing naar verschillende types van delen, genomen om de componenten van de inrichtingenuitrusting te ontwikkelen. De uitrusting omvat het steunen, drukt, en houdt componenten, die de gebruiker toestaan om zonodig het fixturing gemakkelijk en geen speciale hulpmiddelen te beheren. Ongeacht vormen of materialen, kan de gebruiker de fixturing oplossing tijdens het meten van proces gemakkelijk vinden.

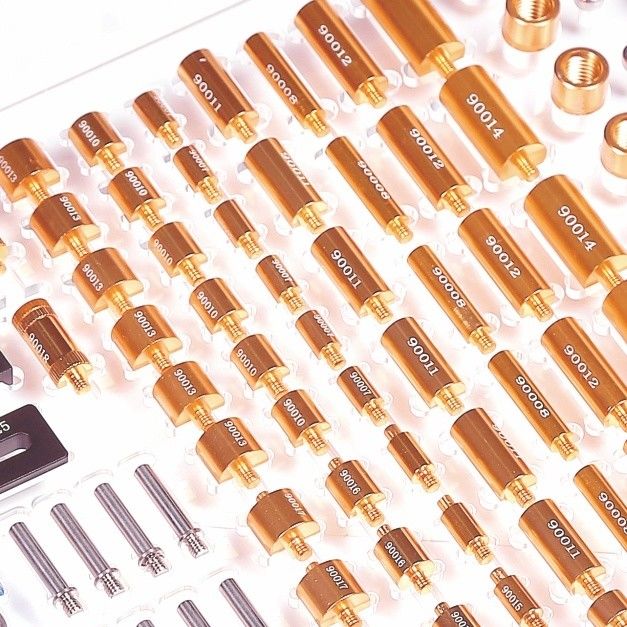

De componenten van inrichtingenuitrustingen





Alle componenten worden gemaakt door precisie productieproces en met anodiseer deklaag. Elk deel is met laser merkend codage, zodat kan al combinatie componenten voor de verdere inspecties herhaalbaar zijn. Welke hulp om de variatie te elimineren van verschillende delen of exploitanten, en het verhogen van de de het meten nauwkeurigheid en herhaalbaarheid.



Aluminium 6061 Materiële Visie die Machine VMM meten Inspectieinrichtingen 4 Aluminium 6061 Materiële Visie die Machine VMM meten Inspectieinrichtingen 5

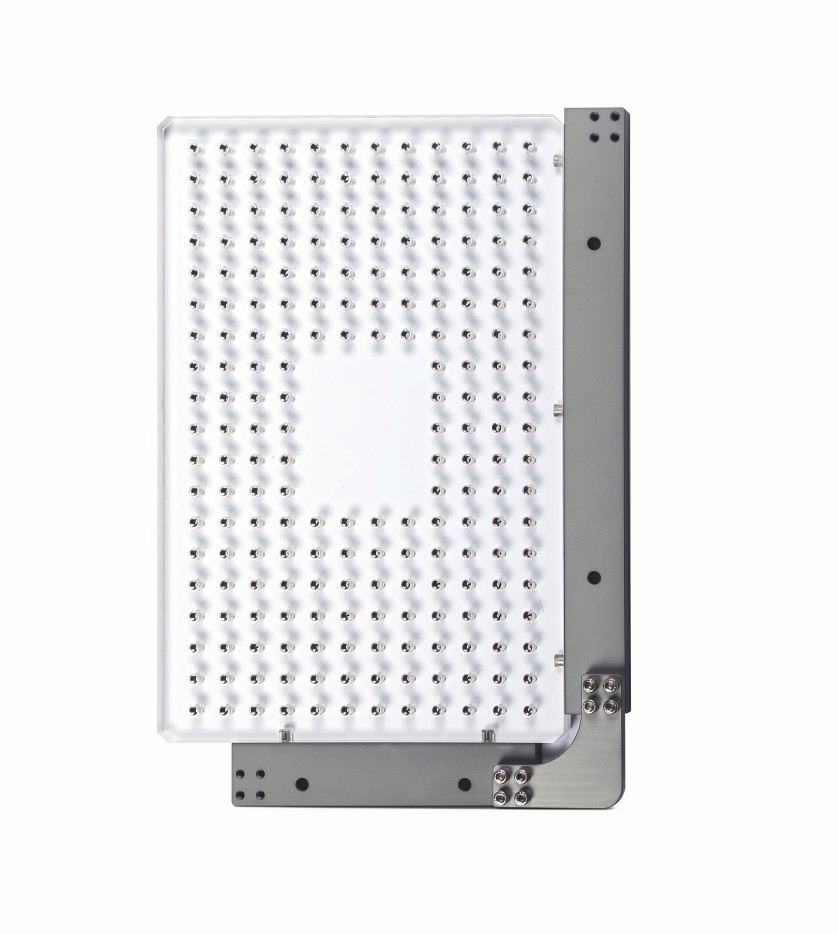

Grondplaten





Voor VMM die vereist contour metend toepassing in de meeste omstandigheden meten, creëren wij de VMM inrichtingengrondplaat met hoog overbrenging en vlakheids acrylmateriaal, dat om de rechte lichte weg van het contourlicht te verzekeren, die de originele het meten nauwkeurigheid van de machine houden.

De metaalm4 schroefdraden worden opgezet binnen de grondplaat, kunnen de componenten stevig worden bevestigd en hoogst de het levenscyclus van de grondplaat verhogen.



Ook wordt een l-type magnetische snel opzettende hoek aangeboden, moet de gebruiker slechts zetten en meten, wat grotendeels de het meten efficiency verhogen.



Aluminium 6061 Materiële Visie die Machine VMM meten Inspectieinrichtingen 6

Platengrootte:

300*200mm, M4-draden

400*300mm, M4-draden

300*300mm, M4-draden

400*400mm, M4-draden

Aangepaste grootte

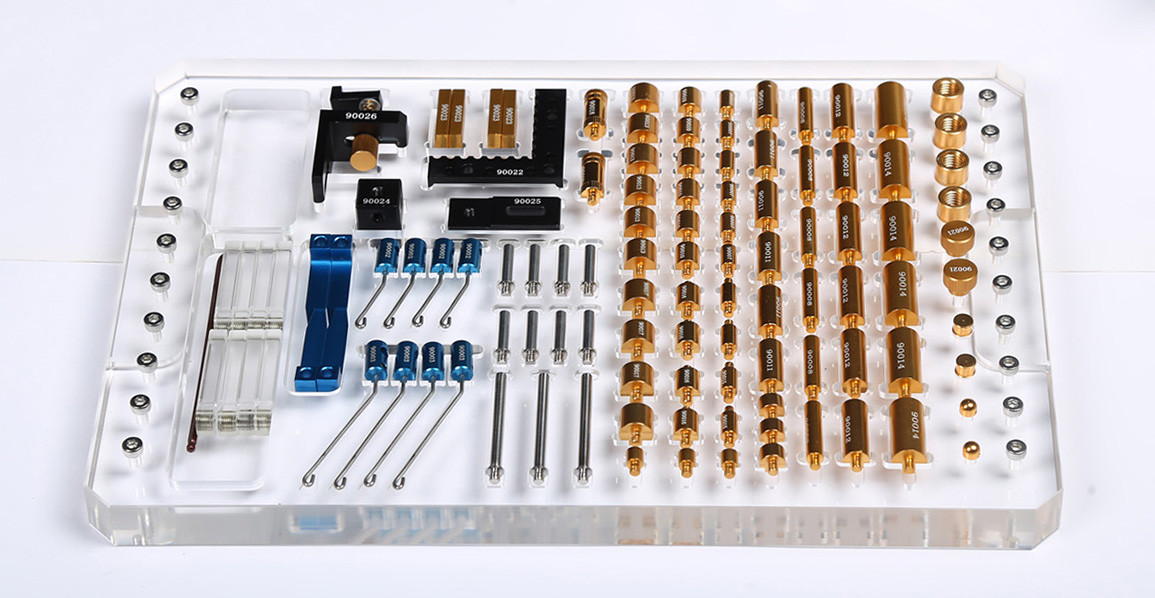

Componentenlijst





Punt
Teken
Qty.
Tenshionklem
90001
4
De korte klem van Draadtenshion
90002
4
De lange klem van Draadtenshion
90003
4
De korte steun van de spanningsklem
90004
8
De lange steun van de spanningsklem
90005
3
6*5mm Afstand houden
90006
3
6*10mm Afstand houden
90007
6
6*25mm Afstand houden
90008
6
9*5mm Afstand houden
90009
3
9*10mm Afstand houden
90010
6
9*20mm Afstand houden
90011
6
9*25mm Afstand houden
90012
6
12*10mm Afstand houden
90013
6
12*25mm Afstand houden
90014
6
6*10mm Vlak Afstand houden
90015
4
9*10mm Vlak Afstand houden
90016
4
12*10mm Vlak Afstand houden
90017
4
9mm regelbaar Afstand houden
90018
2
6mm baltype Afstand houden
90019
2
Multirichtingsadapter
90020
2
Spannings sopport schroef
90021
2
L blok
90022
1
Regelbare dia
90023
4
Het blok van de richtingsomschakeling
90024
1
Het blokbasis van de richtingsomschakeling
90025
1
Spanning sopport
90026
1
M4 aan M8-adapter
90027
4
Transparante regelbare dia
90028
8
M3 schroevedraaier
90029
1
Componenten die plaat inpakken


M4*10 schroeven (20 PCs)


Verpakkingskoffer











Ongeveer ons





UNIMETRO helpt u om uw eigen zaken te bouwen!



UNIMETRO is de professionele fabrikant van metrologie met meer dan 10 jaar ervarings. Wij bieden hoge prestatiesproducten met redelijke prijs aan. En de professionele samenwerkers van wereldmarkt zijn altijd welkom om zich bij ons aan te sluiten en UNIMETRO zal altijd de beste marketing en de technische ondersteuning aanbieden.



Aluminium 6061 Materiële Visie die Machine VMM meten Inspectieinrichtingen 7



Onze dienst



UNIMETRO wijdt om de beste metrologieproducten en de oplossing aan te bieden,
bied ook het beste na de verkoopdienst aan.
Vrije online steun, vrije software-upgrade en snelle reactie van na verkoop
de dienst verzekert de tevredenheid van onze klanten en handelaars.



Wereldmarkt



De handelaars of de verdelers over de hele wereld zijn welkom en wij zullen hoogtepunt aanbieden
steun in commerciële en technische fase.
UNIMETRO voorziet altijd producten van de beste prijsprestaties
verhouding en de beste dienst.



OEM en speciale het meten oplossing



UNIMETRO is beschikbaar voor OEM de dienst voor onze verdelers.
Dank aan het professionele technische team van UNIMETRO, zijn wij ook geschikt
voor varieert soorten speciale het meten oplossing of apparatenontwikkeling, tevreden
raadpleeg aan onze ingenieur als u dergelijk soort vereiste hebt.
