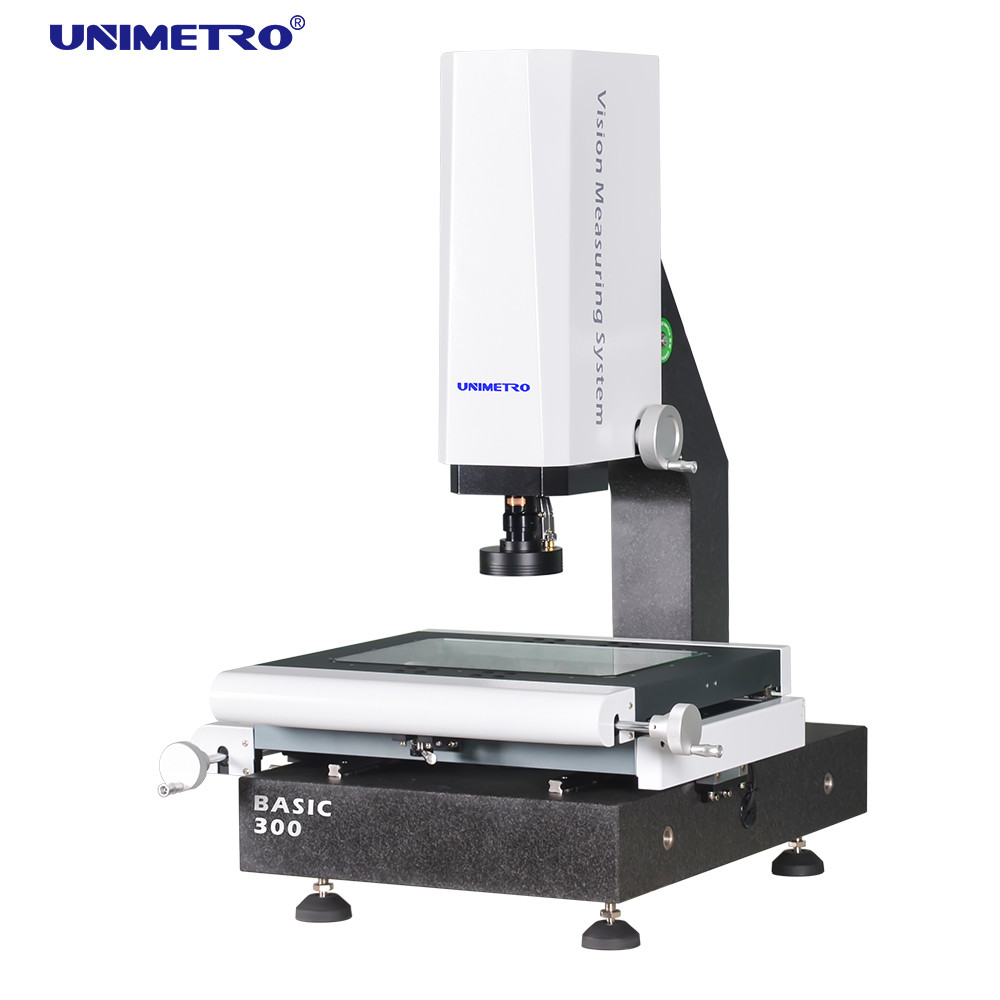

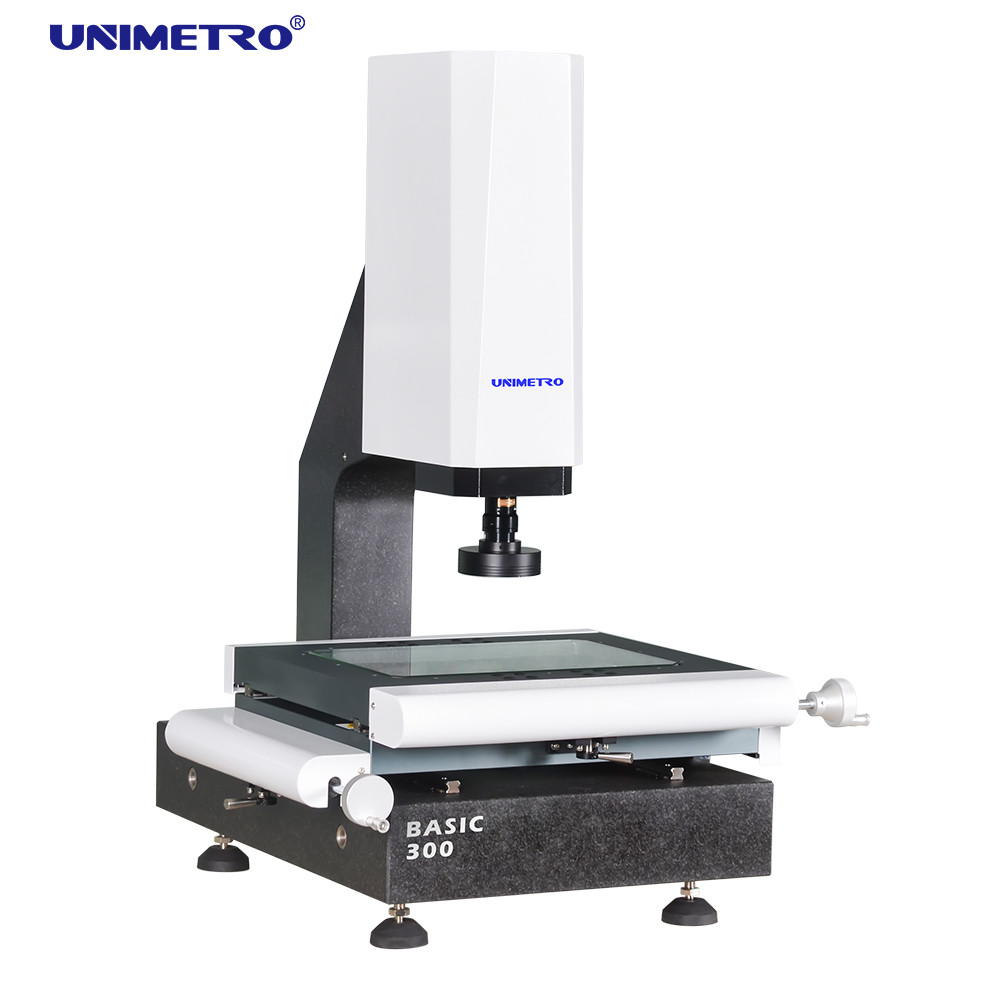

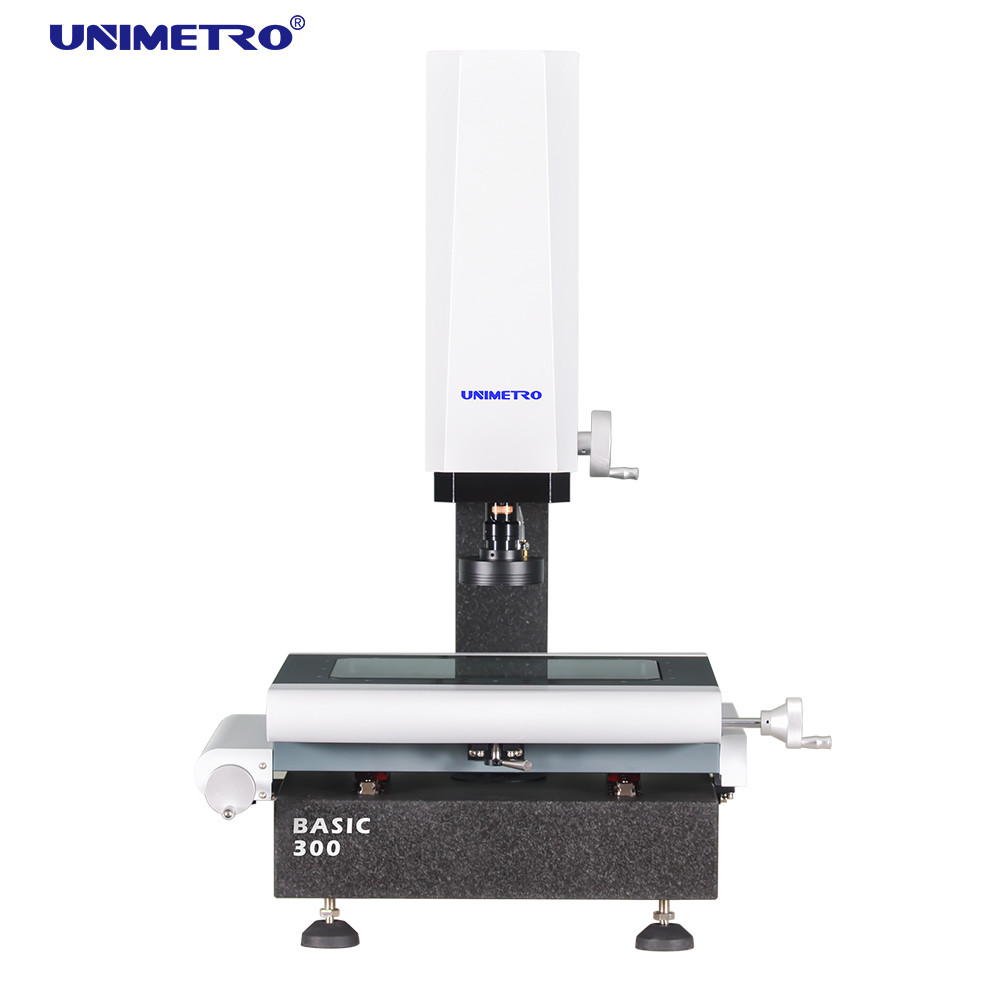

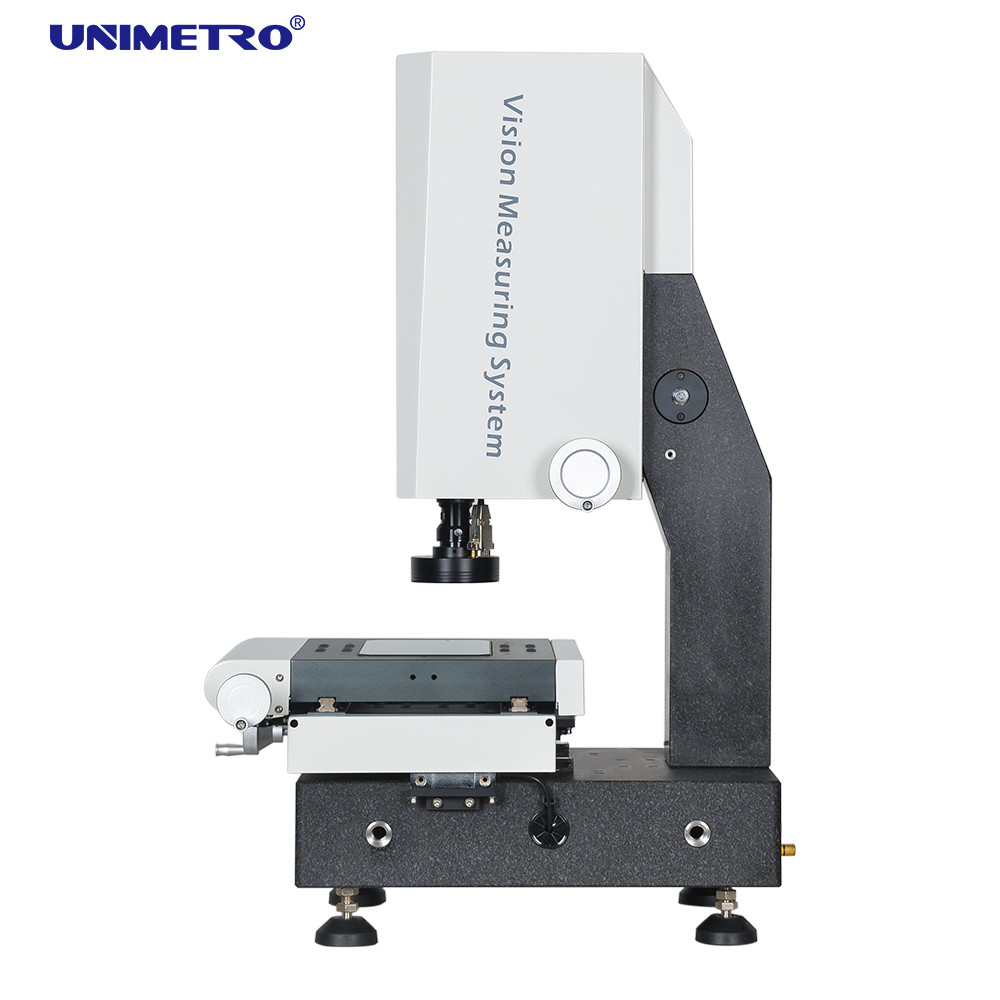

Hand Optische Metingsmachine voor 2D Meting

Hand Optische Metingsmachine voor 2D Meting

Hand Optische Metingsmachine voor 2D Meting
video
Hand Optische Metingsmachine voor 2D Meting
Productdetails:
Plaats van herkomst: CHINA
Merknaam: UNIMETRO
Certificering: CE,ISO
Modelnummer: Basis
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1
Prijs: Discussible
Verpakking Details: houten geval
Levertijd: 5~15days
Betalingscondities: L/C, T/T
Levering vermogen: 40
Contact
Gedetailleerde productomschrijving
Afmeting: 600*740*980mm Het meten van Waaier: 300*200*200mm
Het meten van nauwkeurigheid: 2.5+L/100um Herhaalbaarheid: 2.5um
Gewicht: 190KG Lineaire schaalresolutie: 0.5um (0.1um voor optie)
Hoog licht:

Hand Optische Metingsmachine

,

Optische de Metingsmachine van de schaalresolutie 0.5um

Hand Optische Instrumenten Video Metende Machine voor 2d Meting



Describtion



De machine van de visiemeting is een instrument die voor nauwkeurige fysieke afmeting wordt gebruikt, nauwkeurigheid tot micronniveau meten, dat een optisch meetinstrument die de camera met behulp van is om het beeld van het het werkstuk te vangen, het beeldpixel te analyseren en de 2D afmeting met de metende software te berekenen die.


◉BASIC de de metingsmachine wordt van de Reeksvisie ontworpen en door UNIMETRO ontwikkeld, die een populair model geschikt voor het grootste deel van de nauwkeurige 2D afmeting die toepassing en eind meten - gebruikers van de verschillende industrieën, als Vorm, Elektronika, Halfgeleider, Plastic Injectie, 3C-producten, Medische behandeling, Luchtvaart… enz. is. Het is een belangrijk die instrument in uw procédé van de productenkwaliteitscontrole wordt gebruikt, die uw nauwkeurigheid van de productenafmeting verzekeren, maakt uw producten concurrerender.
◉BASIC reeks VMM is het gemeenschappelijkste model voor de meeste fabrieken die nauwkeurige delen vervaardigen. Het is geschikt voor kleine hoeveelheidssteekproeven die toepassing meten. staat de 3 as handcontrole, met gebruikersvriendelijke software, de exploitant toe om het gebruiken van de machine in zeer korte tijd te beheren.


◉Gebruikend hoog nauwkeurigheid en stabiliteitsgraniet als machinebasis en kolom, met 0.0005mm high-resolution lineaire sensor met 3 assen
-Verzeker prestaties en de nauwkeurigheid van elke machine de hoge.
◉Gebruikend lineaire de gidsmanier van HIWIN en high-precision lineair gidsspoor, met het stadium van het aluminiumwerk en harde het anodiseren oppervlakteverwerking.
- Verzekert de hoge dynamische prestaties en het cyclusgebruik met lange levensuur van de machine.
◉Gebruikend een geïntegreerde doos van de kerncontrole die door UNIMETRO, voor lineaire schalen, lichte controle en, wordt ontwikkeld het signaal over te brengen van de aanrakingssonde.
- Verzeker gemakkelijk bedrading en onderhoud. Verhoog hoogst de stabiliteit van de machine.
◉Het programmeerbare contour LEIDENE licht met parallelle lichte weg, vermijdt de misvorming van het beeld.
- Verzekert measuringaccuracy.
◉Met 8 de controle LEIDEN van de sectiesoftware ringslicht, bied veelvoudige verlichtende hoek en helderheid aan.
- Pasvorm voor delen withdifferent vorm en materialen.
◉De verlichtingsparameters kunnen verslag in het deel zijn die programma meten, te hoeven de gebruikers niet om tijdens het het meten proces aan te passen.
-Vriendschappelijk en convenintly gebruik.



Toepassingsgebied



De vormindustrie

Automobiele productie

De medische industrie

Mechanische productie

3C de digitale industrie

PCB-productie

Enz.

Hand Optische Metingsmachine voor 2D Meting 0   Hand Optische Metingsmachine voor 2D Meting 1   Hand Optische Metingsmachine voor 2D Meting 2



Hardwareconfiguratie



Lineaire de gidsmanier van HIWIN



◆Het aluminiumwerk stadium en hard het anodiseren



◆De geïntegreerde doos van de kerncontrole



◆3 lineaire schalen van de as0.5um resolutie

◆Multifunctie LEIDENE parallelle lichte groep



◆De industriële camera van de rang hoge resolutie CCD

◆0.7-4.5X hand gedeukte zoomlens met hoge herhaalbaarheid

◆Ondersteunende veelvoudige externe toebehoren

Hand Optische Metingsmachine voor 2D Meting 3 Hand Optische Metingsmachine voor 2D Meting 4 Hand Optische Metingsmachine voor 2D Meting 5



Parameter



BASIC200
BASIC300
BASIC400
BASIC500
Afmeting (mm) (L×W×H)
550*540*930
600*740*980
700*840*980
800*940*980
Het meten van waaier (mm) (X×Y×Z)
200*100*150
300*200*200
400*300*200
500*400*200
Het meten van Nauwkeurigheid (μm)
2.5 + L/100
3.0 + L/100
Herhaalbaarheid (μm)
2.5
3.0
Gewicht (kg)
140
190
240
290
Beeld en het Meten
Camera
De industriële camera van de rang hoge resolutie CCD
Lens
0.7~4.5X hand gedeukte zoomlens met hoge herhaalbaarheid
Vergroting
18~195 X
Gebied van Weergeven
8.1mm ~ 1,3 mm
Het werk afstand
80 mm
Lineaire schaalresolutie
0.5μm (Facultatieve 0.1μm)
Drijfsysteem
X / Y/van Z handcontrole
Verlichting
Van programmeerbare LEIDEN 8 van de de sectiering secties/single de oppervlakte lichte, parallelle LEIDEN contourlicht





Softwareoverzicht





De software van UNIMETRO INSPECT3D is met gebruikersvriendelijke UI, gemakkelijk te leren, krachtige functie, toestaat de gebruikers om te bereiken
het snelle en nauwkeurige meten. De software biedt volledige Engelstalige UI aan, staat ook nieuwe taalontwikkeling toe.


◉Inputcad dossier en maatregel

◉Delenserie en het macro meten
◉Het autonadruk en hoogte meten
◉Het navigeren de functie helpt snel van de plaats bepalend
◉Krachtige geometrische het meten functie
◉Veelvoudige gegevensrapporten en de grafische functie van de gegevensoutput


◉Flexibel gebruikersprogramma

◉Het creëren van verwijzingselementen
◉Krachtige rand die functie ontdekken
◉Ondersteunende veelvoudige externe toebehoren
◉Autoberekening van de elementen geometrische tolerantie
◉Snel en gemakshalve metend ingewikkelde productie

Hand Optische Metingsmachine voor 2D Meting 6

Q: Bent u een fabriek of een handelsmaatschappij?

A: Wij zijn een fabriek en het geven van u het snelste antwoord in 24 uren.


Q: Wat is hoofdzakelijk binnen uw bedrijf?
A: Wij zijn hoofdzakelijk opbrengsvisie metend machine, Coördinaat die machine, CMM&VMM meten fixturesetc.

Q: Hoe te om de Aangewezen Specificatie te kiezen?
A: Zolang u vertelt ons verscheidenheid en dat de grootte van product wordt gemeten, zou ons professioneel team u van het meten adviseren
instrument van geschikte specificaties.

Q: Keurt u de aangepaste dienst goed?
A: Zeker ben! Wij kunnen niet alleen typische die machines, maar ook de machines verstrekken aan de behoeften van de klant worden aangepast.

Q: Wat is uw garantieperiode?
A: Onze periode van de productgarantie is 2 jaar. Onze productkwaliteit is zeer stabiel, en wij hebben een partij op sommige breekbare delen verbeterd. U kunt rusten verzekerd van onze productkwaliteit.
