Gedetailleerde informatie

Afmeting:	9607101075 mm	Meetbereik:	400300200 mm
Nauwkeurigheid:	3+L/200µm	Herhaalbaarheid:	3um
Gewicht:	380kg	Camera:	industriële CCD-camera
Lens:	0.7-4.5X	werkafstand:	108 mm
Linearscaleresolutie:	0.0005mm	Garantie:	24 maanden
Markeren:	VMM de Machine van de Visiemeting , de 2D Machine van de Visiemeting , Van de de Gidsmanier van HIWIN Lineaire de Metingsmachine

Productomschrijving

CNC Optisch Inspectiesysteem voor Hoekmeting met Lagere Prijs

Optisch Inspectiesysteem is een instrument dat wordt gebruikt voor nauwkeurige metingen van fysieke afmetingen, met een nauwkeurigheid tot op micronniveau. Vision meetmachine is een optisch meetinstrument dat de camera gebruikt om het beeld van het werkstuk vast te leggen, de beeldpixels te analyseren en de 2D-afmeting te berekenen met de meetsoftware.

CNC Optisch Inspectiesysteem is een krachtig afmetingsmeetapparaat dat is ontworpen voor kwaliteitscontrole in massaproductie. Het is geconfigureerd met krachtige software die het meetproces programmeerbaar maakt, waardoor gebruikers grote hoeveelheden producten kunnen meten via een volledig automatisch proces. De PEAK-serie is een economisch model van volledig automatische CNC-vision ontwikkeld door UNIMETRO.

Het eenvoudige en geïntegreerde ontwerp stelt ons in staat om de machine tegen lagere kosten te bouwen, terwijl we tegelijkertijd de hoge meetnauwkeurigheid en de beste prestaties behouden. Gebruikers kunnen profiteren van het voordeel van hoge efficiëntie en kostenbesparing op arbeidskosten van een volledig CNC Vision-meetmachine met een zeer lage prijs.

Hardwareconfiguratie

◉ 3-assige lineaire schalen met een resolutie van 0,5 um
◉ Hoogwaardige autofocusfunctie
◉ Aluminium werktafel en harde anodisatie

◉ Compatibel met Renishaw-tastsonde (optioneel)

◉ 3 ringen 8 secties LED-ringlicht softwarebesturing en programmeerbaar

◉ Parallelle lichtpad LED-contourlicht softwarebesturing en programmeerbaar

◉ Confocale vezelverplaatsingssensor (optioneel)

◉ HIWIN lineaire geleiding

◉ Gemotoriseerde Z-as besturing

◉ Geïntegreerde kernbesturingskast

◉ Industriële CCD-camera

◉ Handmatige pulsgenerator voor Z-as bewegingsbesturing

◉ Met laserindicatoren voor positionering en focussering (optioneel)

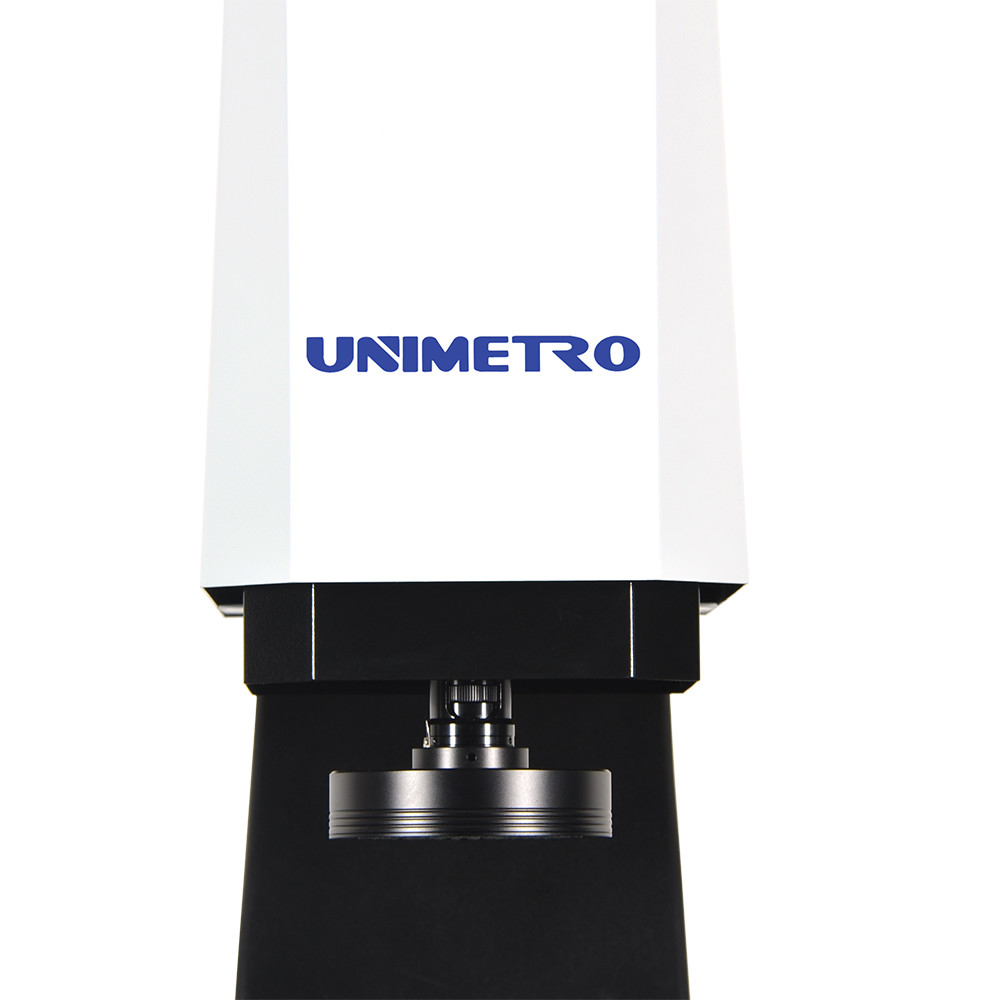

◉ 0,7-4,5X handmatige getande zoomlens met signaalfeedbacksensor

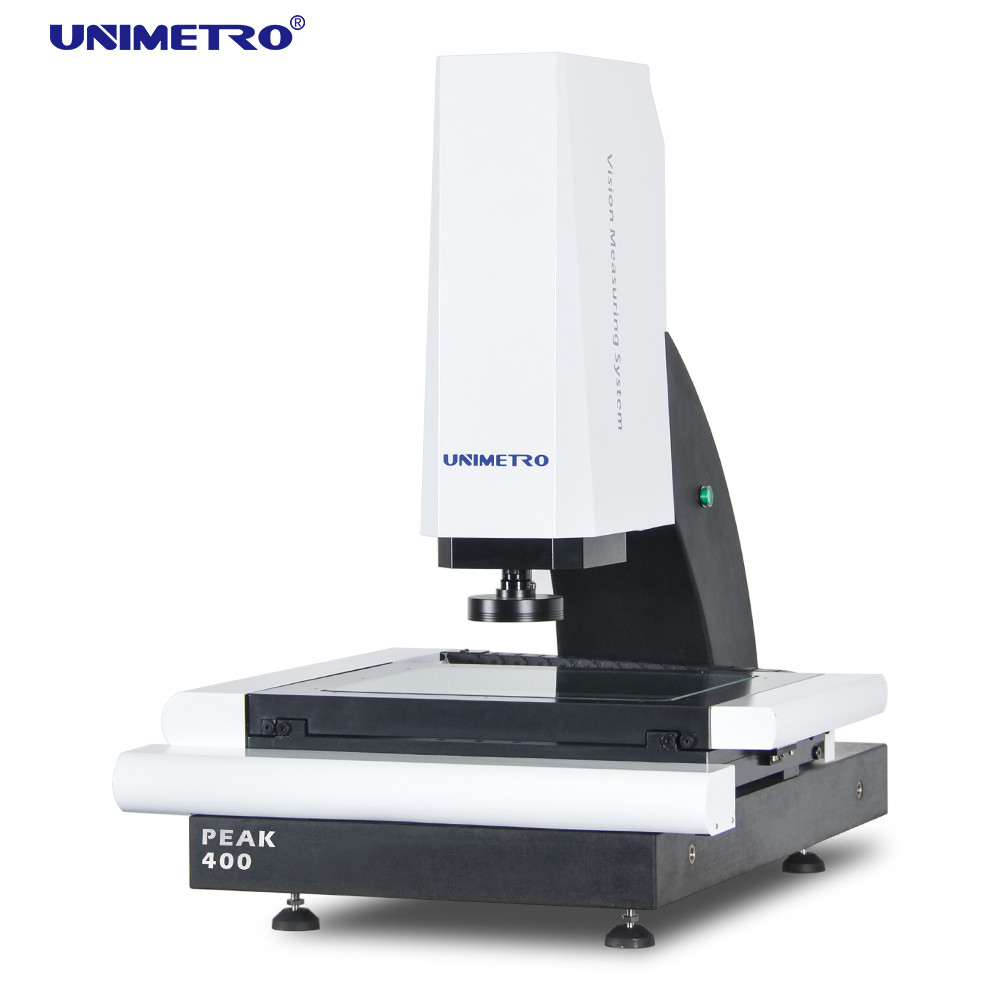

2D CNC VMM Vision Meetmachine met meerdere beschikbare maten 0

Softwarefuncties

1) De PEAK-serie VMM is compatibel met de volledige lijn Omron-vezelmeetsensoren, die het volgende biedt: Meer mogelijkheden voor nauwkeurige meetvereisten.

2) Stabiele metingen van schuine of gebogen oppervlakken
3) Stabiele metingen van verschillende materiaalsoorten
4) Stabiele metingen van gladde of ruwe oppervlakken

5) De PEAK-serie VMM is compatibel met de Renishaw-tastsonde als optionele configuratie. Gebruikers kunnen eenvoudig 2D- en 3D-meetfuncties in één machine bereiken.
6) De software kan de offset tussen de optische lens en de tastsonde berekenen, waardoor alle meetresultaten zich binnen één coördinatensysteem bevinden. De meetresultaten kunnen als 3D-tekening worden uitgevoerd voor reverse engineering.

Softwarefuncties Optisch Inspectiesysteem

De UNIMETRO INSPECT3D-software heeft een gebruiksvriendelijke gebruikersinterface, is gemakkelijk te leren, heeft krachtige functies en stelt gebruikers in staat om snel en nauwkeurig te meten.

De software biedt een volledige Engelse gebruikersinterface en maakt ook de ontwikkeling van nieuwe talen mogelijk.

◉ CAD-bestand invoeren en meten

◉ Onderdelenreeks en macro-meting

◉ Autofocus en hoogtemeting

◉ Navigatiefunctie helpt bij snelle lokalisatie

◉ Krachtige geometrische meetfunctie

◉ Meerdere gegevensrapporten en grafische gegevensuitvoerfunctie

◉ Flexibel gebruikersprogramma

◉ Referentie-elementen creëren

◉ Krachtige kantdetectiefunctie

◉ Ondersteuning van meerdere externe accessoires

◉ Automatische berekening van de geometrische tolerantie van de elementen

◉ Complexe productie snel en gemakkelijk meten

Parameters

Model	PEAK 300	PEAK 400
Afmeting (mm) (LBH)	8506501060	10008001080
Meetbereik (mm) (XYZ)	300200200	400300200
Nauwkeurigheid (μm)	3+L/200	3+L/200
Herhaalbaarheid (μm)	3	3
Gewicht (kg)	120	150
Camera	Industriële analoge CCD-camera en SV2000E videokaart
Lens	Handmatige getande zoomlens 0,7-4,5X / 0,7-4,5X handmatige zoomlens met signaalfeedback (Optioneel) / Auto zoomlens (Optioneel)
Vergroting	18-188X (Verschillende combinatie van camera en lens leidt tot een ander vergrotingsbereik
FOV	8,1-1,3 mm (Verschillende combinatie van camera en lens leidt tot een ander FOV-bereik)
Werkafstand	108 mm
Resolutie lineaire schalen	0,0005 mm
Verlichting	Programmeerbare 3 ringen, 8 secties oppervlakte ringlicht, programmeerbaar parallel contourlicht

Bedrijfsinformatie

Onze klant & agent

FAQ
V1: Bent u een fabriek of handelsonderneming?
A1: Wij zijn een fabriek en geven u het snelste antwoord binnen 24 uur.
V2: Waar is uw bedrijf voornamelijk in gespecialiseerd?
A2: We produceren voornamelijk Vision-meetmachines, coördinatenmeetmachines, CMM & VMM-armaturen etc.
V3: Hoe kiest u de juiste specificatie?
A3: Zolang u ons de variëteit en grootte van het te meten product vertelt, zal ons professionele team u adviseren over een meetinstrument met geschikte specificaties.
V4: Accepteert u maatwerk?
A4: Zeker! We kunnen niet alleen typische machines leveren, maar ook machines die zijn aangepast aan de behoeften van de klant.
V5: Wat is uw garantieperiode?
A5: De garantieperiode van ons product is 1 jaar. De kwaliteit van ons product is zeer stabiel en we hebben veel verbeterd op sommige breekbare onderdelen. U kunt gerust zijn over de kwaliteit van ons product.

label:

Plaats van herkomst:	CHINA
Merknaam:	UNIMETRO
Certificering:	CE, ISO
Modelnummer:	PIEK

Min. bestelaantal:	1 set
Prijs:	Discussible
Verpakking Details:	houten geval
Levertijd:	10~20days
Betalingscondities:	L/C, T/T, D/P, T/T, Western Union, MoneyGram
Levering vermogen:	30 per Maand
