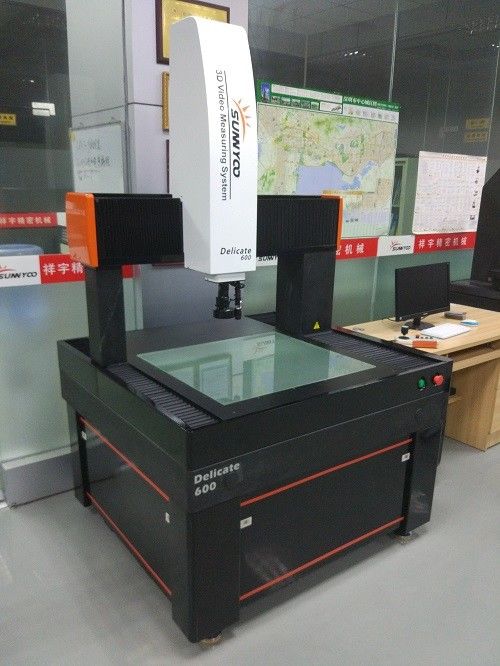

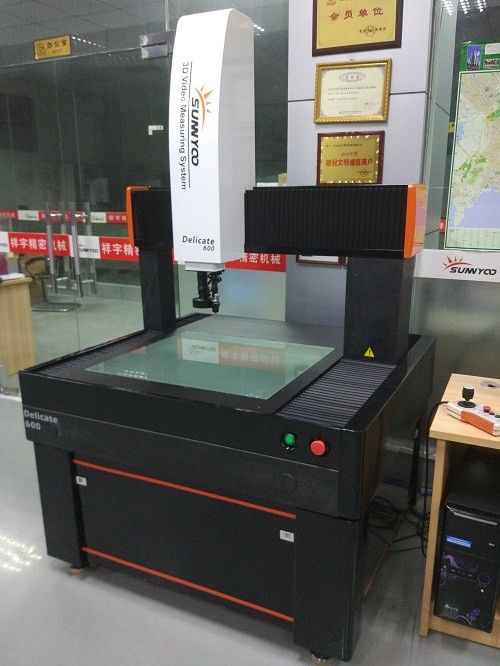

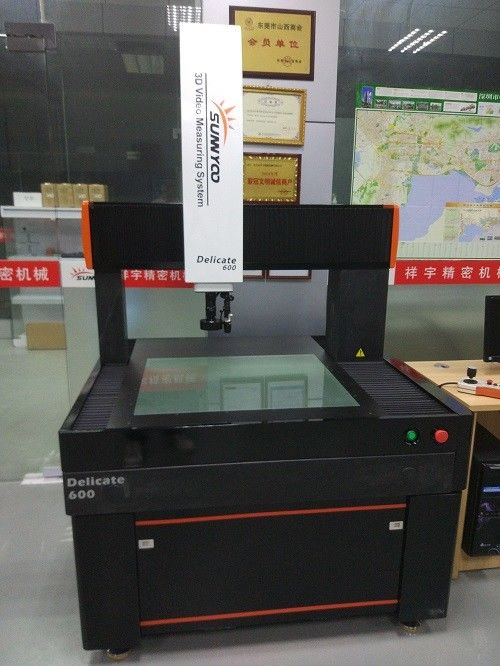

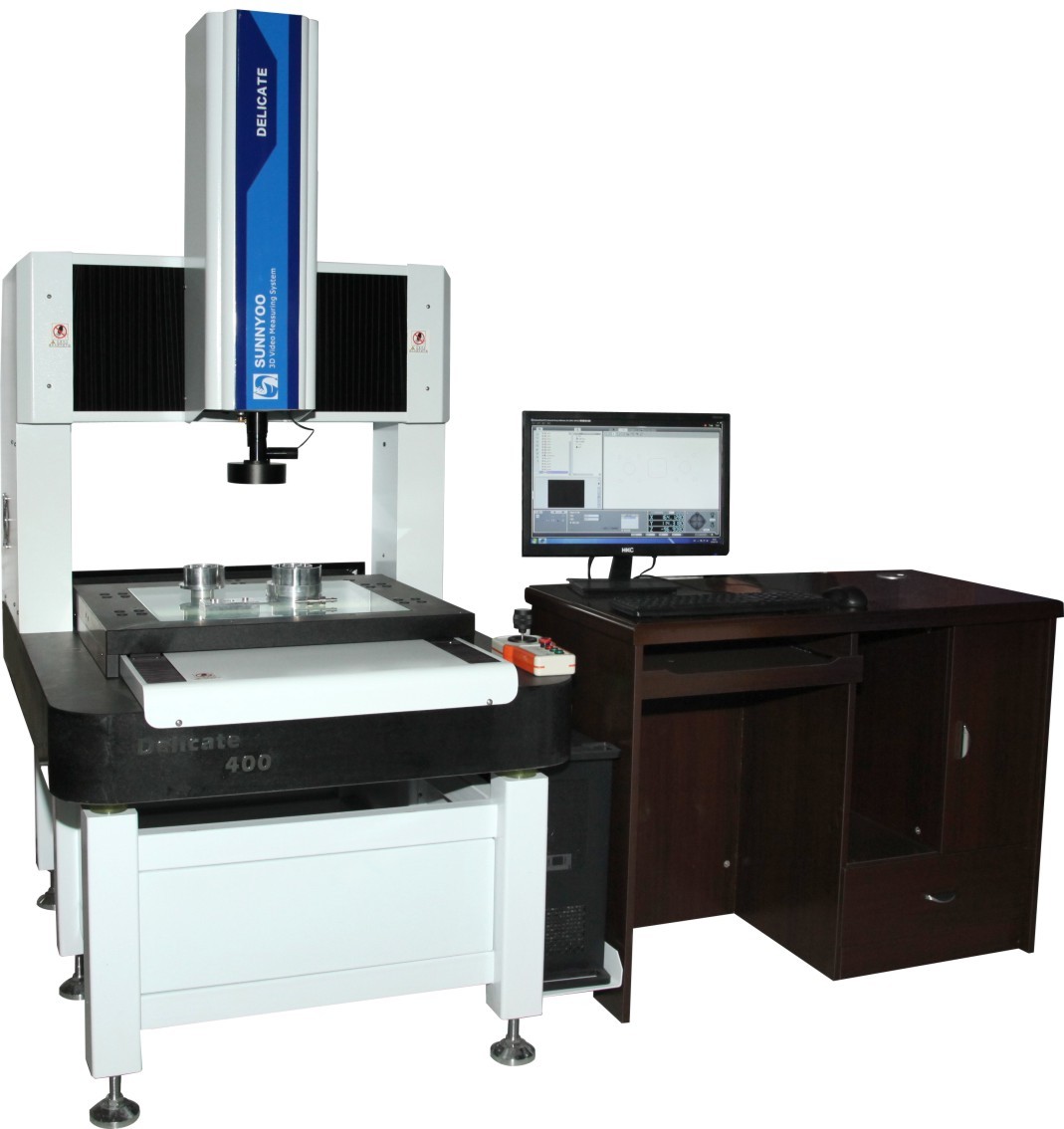

    • Optical 3D Composite Vision Measurement System Gantry Fully Automatic Programmable
    • Optical 3D Composite Vision Measurement System Gantry Fully Automatic Programmable
    • Optical 3D Composite Vision Measurement System Gantry Fully Automatic Programmable
    • Optical 3D Composite Vision Measurement System Gantry Fully Automatic Programmable
  • Optical 3D Composite Vision Measurement System Gantry Fully Automatic Programmable

    Productdetails:

    Plaats van herkomst: China
    Merknaam: UNIMETRO
    Modelnummer: gevoelig

    Betalen & Verzenden Algemene voorwaarden:

    Min. bestelaantal: 1
    Verpakking Details: Houten geval
    Levertijd: 15 werkdagen
    Betalingscondities: T/T
    Levering vermogen: 5 sets per maand
    Contact nu
    Gedetailleerde productomschrijving
    camera: Industriële rang 1/2“ kleurenccd camera Vergroting: 33-195X
    Drijfsysteem: Volledige dicht-lijncnc controle, AC servomotor, automatisch en programmeerbare as 3, bedieningshend Lineaire Schaalresolutie: 1um/0.5um/0.25um/0.1um voor facultatief
    Het meten van software: Rationele Vue 3D samenstelling die software meten




    3D Samengestelde de Machine Volautomatische Programmeerbaar van de Visiemeting




    Inleiding

    ● De Gevoelige die de metingsmachine van de reeksvisie door UNIMETRO wordt ontworpen en wordt gecreeerd, is een samengestelde machine van de visiemeting. Het wordt gebouwd gebaseerd op geavanceerde technologie van optica, het sonderen, lasersensor en motiecontrole, die de nauwkeurigheid, herhaalbaarheids en motieprestaties verzekert.

    De Gevoelige reeks is een opmerkelijk apparaat voor nauwkeurige inspectie, QC, en de productie.

    ● De Gevoelige de metingsmachine van de reeksvisie is een samengesteld metingsinstrument van uitstekende kwaliteit met coördinaten het meten en optische visietechnologie, die van Duits structuurontwerp afkomstig is.

      Optische 3D Samengestelde de Brug volledig Automatische Programmeerbaar van het Visiemeetsysteem






    Eigenschappen

    Optische 3D Samengestelde de Brug volledig Automatische Programmeerbaar van het Visiemeetsysteem Optische 3D Samengestelde de Brug volledig Automatische Programmeerbaar van het Visiemeetsysteem


    1. de machinebasis van het 000 ranggraniet, werkende lijst en brug, om de structuurstabiliteit van de machine tijdens beweging te verzekeren.


    2. Het de controlesysteem van de dicht-lijnmotie, met de hoog-nauwkeurigheidshardware wordt gecoördineerd, machineas het plaatsen kan die snel en nauwkeurig zijn.


    3. Renishaw lineaire schaal ingebed, om hoogte aan te bieden die nauwkeurigheid en stabiele prestaties meten.



    4. Het gebruiken van de originele servomotoren van Panasonic om de de bewegingssnelheid, ragidity en stabiliteit te verhogen.

    Optische 3D Samengestelde de Brug volledig Automatische Programmeerbaar van het Visiemeetsysteem Optische 3D Samengestelde de Brug volledig Automatische Programmeerbaar van het Visiemeetsysteem

    5. Waarborgt de hoog-nauwkeurigheids lineaire leibaan de nauwkeurigheid en de stabiliteit van de beweging.

    6. Veelvoudige die optie voor lens of camera's op de eisen van klanten wordt gebaseerd, verschillende visie tevreden te stellen die vereiste meten.

    7. Beschikbare RationalVue 3D samengestelde software:








    Instrumententoebehoren



    2D inspectiesoftware + 3D inspectiesoftware + CAD omkeringssoftware + Vorm die software + de software van het contouraftasten + de statistische software van SPC analyseren + offline programmeringssoftware + de Software van de tolerantiewaardevaststelling.

    Optische 3D Samengestelde de Brug volledig Automatische Programmeerbaar van het Visiemeetsysteem

    ◆ Open Opties

    De optische die lens van CCD – Andere oplossing voor optie op verschillende metende voorwerpen wordt gebaseerd, sneller en stabieler die beeld te bereiken op verschillende het meten vereisten wordt gebaseerd.

    Aanrakingssonde – om het 3D meten te bereiken

    Lasersensoren – voor hoogte, diepte en vlakheids niet-contact het meten





    Specificatie



    Model

    Gevoelige 400 CNC Gevoelige 500 CNC Gevoelige 600 CNC
    Afmeting (mm) 1300*1100*1800 1400*1200*1800 1500*1300*1800
    Het meten van waaier (mm) X 400 500 600
    Y 300 400 500
    Z 200
    Het meten van nauwkeurigheid (um) 3+L/100 5+L/100
    Gewicht (kg) 1800 2500 3000
    Beeld en het Meten van Systeem Camera Industriële rang 1/2“ kleurenccd camera
    Objectieve lens Het handboek detented zoomlens/Autozoom-lens0.7-4.5x/navitar lens voor facultatief
    Vergroting 33-195X
    Visiegebied 8.1-1.3
    Het werk afstand 108mm
    Het meten van resolutie 0.001mm
    Lineaire schaalresolutie 1um/0.5um/0.25um/0.1um voor facultatief
    Het drijven van Systeem Volledige dicht-lijncnc controle, AC servomotor, automatisch en programmeerbare as 3, bedieningshendelcontrole, toetsenbordcontrole
    Het meten van software Rationele Vue 3D samenstelling die software meten
    Verlichting Programmeerbare leiden van de 8 sectiesring voor oppervlaktelicht, 40 secties bellen leiden voor optie, LEIDEN parallel contour licht, coaxiaal licht voor optie.
    Voeding 220V±10% (AC) wordt 50Hz, die met resistance≦4Ω aan de grond zetten vereist
    Werkomgeving Temperatuur: 18-24°C, Vochtigheid: 30%-75%, vermijd trilling
