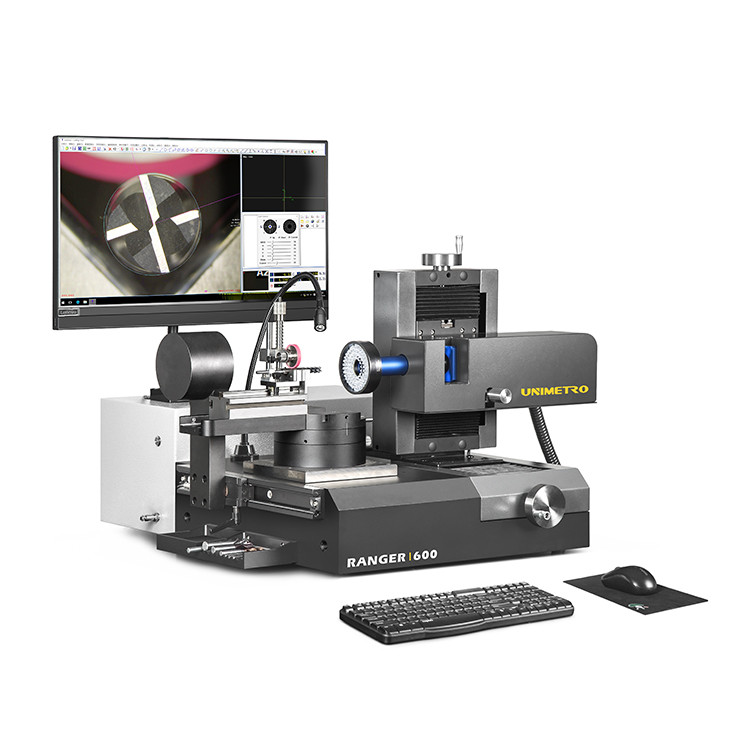

24" LCD Visuele Meetmachine

Freesgereedschap Inspectiesysteem Gereedschap Video Meetsysteem Visie Meetmachine

De visuele meetmachine met een 24-inch LCD-scherm biedt verschillende maatopties

Producttoepassing

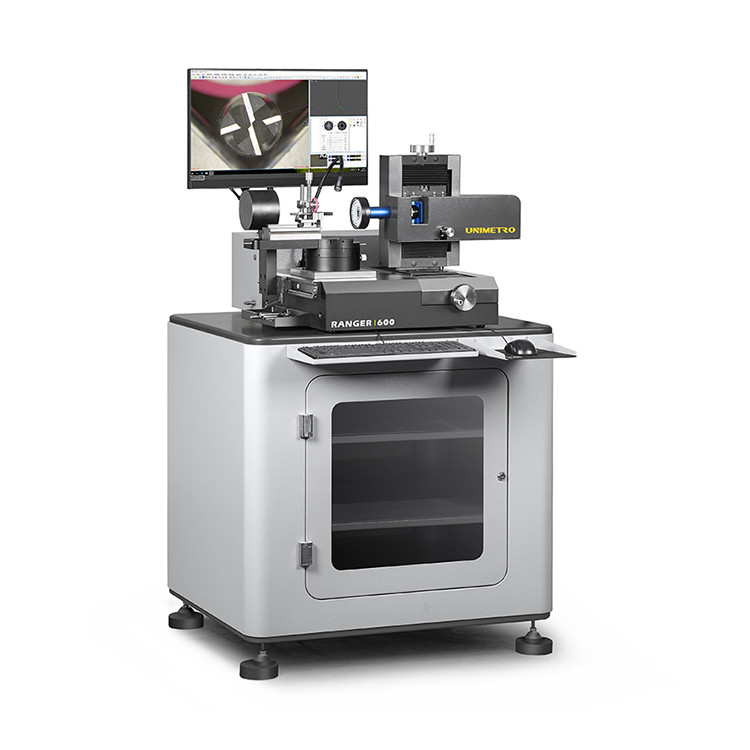

Het UNIMETRO RANGER600 Gereedschap Inspectiesysteem is de universele meetmachine voor boren, frezen en counters en countersinks onder Flexibel verlichtingssysteem. Dankzij het compacte ontwerp en de grote stabiliteit kan de RANGER600 worden ingezet in de meetkamer, de inkomende inspectie of direct in de productie. Het RANGER600 Gereedschap Inspectiesysteem is geconfigureerd met SMARTOOL universele meetsoftware, wat het tot het beste instrument maakt voor alle soorten metaalbewerkingsgereedschappen, van snelle controle van enkele criteria, zoals de buitencontour of hoeken, tot volledige controle van speciale gereedschapsgeometrieën. Gebruikers kunnen eenvoudig een PUT-MEASURE-ANALYSE meetproces bereiken met de RANGER600.

Geavanceerd ontwerp

--Ergonomisch ontwerp en solide constructie.
--HD-beeldopname en weergavecombinatie, ook microscoopvergroting is optioneel.
--Stabiele en nauwkeurige V-blok voor het gemakkelijk vasthouden en uitlijnen van gereedschappen.
--Mechanische vaste meethoek van 0 graden en 90 graden zijn beschikbaar op de roterende tafel.
--Hoge nauwkeurigheid encoder is ingebed in de roterende tafel, biedt precieze hoeklocatie voor gebruikers.

--Meerdere secties programmeerbare LED-ringlicht voor oppervlakteverlichting, inclusief contourverlichting en vrijhoekhulpverlichting voor standaardfuncties.
--SMARTOOL meetsoftware biedt specifieke meetfunctie voor snijgereedschappen.
--Automatische kantdetectie, snelle hoekmeting met dradenkruis, CAD-elementvergelijkingsfuncties zijn beschikbaar.
--Meetresultaat snelle uitvoer naar EXCEL-bestandrapport of CAD-bestand.
--ALL-IN-ONE pc-systeem maakt de machine stabieler.

Specificatie

Meerdere hoeken meten

Voor een snellere en nauwkeurigere gereedschapshoeklocatie tijdens het meetproces biedt de roterende tafel van de RANGER600 2 mechanische vaste hoeken, 0 graden en 90 graden. Op de 0 graden positie kunnen gebruikers Tool End, Tool End - Center shaft, Tool End - front angle, etc. meten. En 90 graden positie is beschikbaar voor Helix angle, Axial Front angle, First Rear angle, Second Rear angle en Tilting Edge angle, etc.
Als andere hoeklocatie vereist is, kunnen gebruikers ook de nauwkeurige encoder gebruiken die in de roterende tafel is ingebed om te verkrijgen. De hoekmeting wordt weergegeven in de software.

                      0 graden                                     45 graden                                  90 graden

Standaard accessoires

Vrijhoekhulpverlichting

Een dimbare extra lamp is beschikbaar op een flexibele arm. Dit helpt de gebruikers om een lokale verbeterde afbeelding te krijgen.

Contourlichtmodule

De RANGER600 bevat een parallelle lichtpadcontour LED-lichtmodule, die langs de X-as richting beweegbaar is, biedt de beste afbeelding en scherpe rand van het objectzicht aan de gebruiker bij het meten van de contour van het gereedschap.

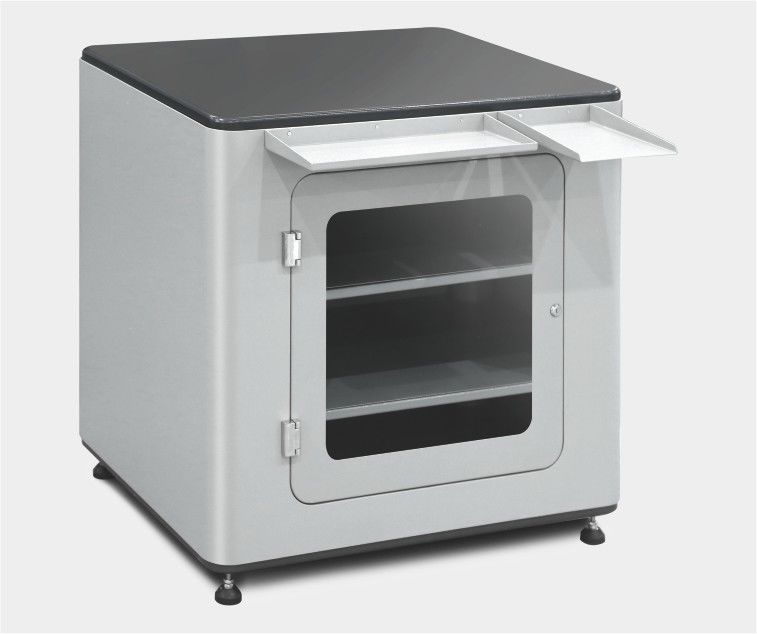

Basistafel

Solide staande werkstation met praktische en open-view opslagruimte voor opslag van materialen en gereedschappen.

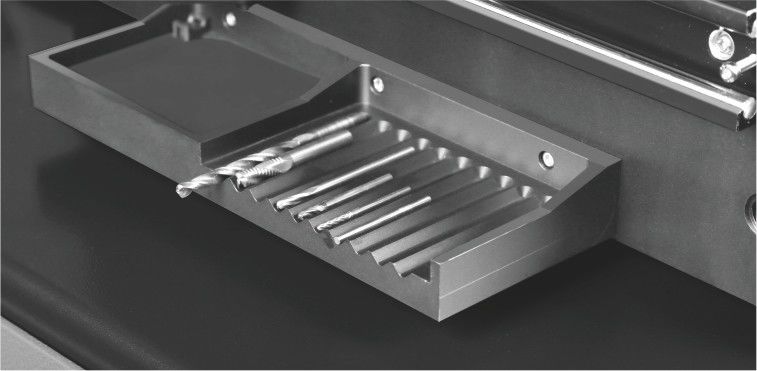

Gereedschapshouder

Een gereedschapshouder met meerdere secties is ingebed aan de zijkant van de machine. Gebruikers kunnen alle gereedschappen op volgorde vasthouden ter voorbereiding om verwarring te voorkomen.

SMARTOOL Meetsoftware


Toonaangevende snijgereedschappen meetoplossing

De SMARTOOL Snijgereedschappen Meetsoftware is ontwikkeld op basis van zeer nauwkeurige optische en digitale meettechnologie, het is gemakkelijk en intuïtief te bedienen en biedt tal van meet- en evaluatie-algoritmen specifiek voor gereedschappen die in de slijperij worden vervaardigd of geslepen.

Scherpe, contrastrijke weergaven bij alle vergrotingen. Alle vergrotingen zijn gekalibreerd.
Hoog zoomniveau maakt analyse van zelfs de kleinste oppervlaktedetails of de inspectie van micro-gereedschappen mogelijk.
Intuïtieve en eenvoudig te bedienen software-interface - voor snelle en eenvoudige meettoepassing, alle functietoetsen en het bedieningspaneel zijn grafisch en de automatische kantdetectiefunctie helpt om het meetresultaatverschil van verschillende operators te elimineren.
Gratis schakelen tussen objectbeeldweergave en realtime contourcurveweergave - gebruikers kunnen de observatie krijgen en de maximale randen van de gereedschappen meten tijdens het dynamische rotatieproces. Geavanceerde kalibratie- en compensatieproces - de SMARTOOL-software biedt geavanceerde kalibratie- en compensatiefunctie, verhoogt de nauwkeurigheid van de meting aanzienlijk.

Toonaangevende functies

Eenvoudige bediening

Beeldweergave met hoge resolutie en grafische bedieningsinterface. Alle functietoetsen en het bedieningspaneel worden weergegeven in het softwarevenster.

Dynamische realtime curveweergave

De software biedt realtime kantdetectiecurveweergave, maakt de randanalyse en meting intuïtiever en duidelijker. Gebruikers kunnen op elk moment tijdens het meetproces overschakelen naar de curveweergavemodus.

Snelle hoekmeting met dradenkruis

Het dradenkruis dat wordt weergegeven in het afbeeldingsgebied van de SMARTOOL-software is vrij draaibaar en kan hoeken weergeven. Gebruikers kunnen eenvoudig een snelle hoekmeting bereiken door het dradenkruis te gebruiken voor randvergelijking.

CAD-vergelijking

De SMARTOOL meetsoftware ondersteunt CAD-vergelijkingsfunctie. Gebruikers kunnen de CAD-tekening van het gereedschap rechtstreeks in de software invoeren als referentie en de echte afbeelding vergelijken met de tekening om de geometrieën van de snijgereedschappen te evalueren.

Meetvermogen.

Meetvermogen

                   Helixhoek                            Axiale voorkant hoek                        Eerste achterhoek

                         Tweede achterhoek                                               Kantelhoek

                     Gereedschapseinde                     Gereedschapseinde - Middenas            Gereedschapseinde - Voorkant hoek

                             Eerste achterhoek                                               Tweede achterhoek
