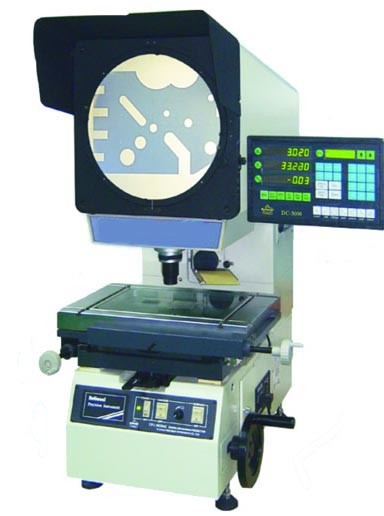

300 van de de Projectormoeilijke situatie van het het Scherm van de Optische Profiel het Stadium Zware mm lading 250 mm-reis

Basisinformatie
Plaats van herkomst: China
Merknaam: UNIMETRO
Modelnummer: Unipj-300AZ
Min. bestelaantal: 1
Prijs: Discussible
Verpakking Details: Houten geval
Levertijd: 5 het werkdagen
Betalingscondities: T/T
Levering vermogen: 20 per maand
Gedetailleerde informatie
Het meten van nauwkeurigheid: ≤ (3+L/75) Het schermgrootte (mm): Ф 312mm, vertoning range>Ф300 (met de dwarslijn)
Het scherm roterende waaier: 0°~360° Roterende hoekresolutie: 1 ' of 0.01°
Verlichting: 24V / 150w - halogeenlamp
Hoog licht:

digitale Profiel projector

,

de machine van de profielprojector


Productomschrijving



300 van de de Projectormoeilijke situatie van het het Scherm van de Optische Profiel het Stadium Zware mm lading 250 mm-reis





Eigenschappen



Hoge verticality: De rijpe installatietechnologie verzekert X-Y, X-Y verticality van, en de YZ-as.



Hoge nauwkeurigheid: het meten van nauwkeurigheid 3+L/75um, die in de industrie leiden.



Zware lading: Het geavanceerde mechanische ontwerp, het moeilijke situatiestadium, de aanbiedingen maximum lading 50 Kg, en de nauwkeurigheid blijven stabiel onder maximum lading.



Opmerkelijke optische structuur: de UNIPJ-projector van het reeks optische profiel is met opmerkelijk optisch ontwerp, het duidelijke beeld van aanbiedingsgebruikers, en elimineert het effect uit de milieu lichtbron.



300 van de de Projectormoeilijke situatie van het het Scherm van de Optische Profiel het Stadium Zware mm lading 250 mm-reis 0  300 van de de Projectormoeilijke situatie van het het Scherm van de Optische Profiel het Stadium Zware mm lading 250 mm-reis 1



Nauwkeurige hoek die meten: de het ontwerpen grating van de het gebruikscirkel van de het scherma as positieomvormer in plaats van de traditionele codeur, die de mechanische fout en de weerslag elimineren, verzekert hoge nauwkeurigheid van hoek het meten.



300 van de de Projectormoeilijke situatie van het het Scherm van de Optische Profiel het Stadium Zware mm lading 250 mm-reis 2





Inleiding



De unipj-300AZ projector van het reeksprofiel is goed - gekend door zijn opmerkelijk optisch systeem en nauwkeurige vergroting, is de fout van contourrand het meten minder dan 0.08%when gebruikend het contourlicht. Ook is de voetschakelaar inbegrepen, aanbiedt geschiktere verrichting voor de gebruikers.



De unipj-300AZ projector van het reeksprofiel gebruikt de structuur van het moeilijke situatiestadium. De gebruikers bewegen de optische doos voor zich het concentreren. Welke veel zwaarder ladingsvermogen voor het werkende stadium verstrekt. Ook is de grootte van de stadiumreis mogelijk veel groter te zijn dan de traditionele modellen.





Parameters

Model

Negatief beeld

Unipj-3015A

Unipj-3020A

Unipj-3025A

positief beeld

Unipj-3015AZ

Unipj-3025AZ

Unipj-3025AZ

Werkende lijstStadiumgrootte (mm)

354*228

404*228

450*280

Glasgrootte (mm)

210*160

260*160

306*196

X-as, reis (mm)

150

200

250

Y-as, reis (mm)

100

100

250

Z-as, reis (mm)

100

100

100

Gewicht

(kg)

160

160

180

Afmeting (L*W*H)

(mm)

780*780*1100

780*780*1100

810*780*1120

Het meten van nauwkeurigheid (um)

≤ (3+L/75) (L is de lengte van te meten het werkstukken, eenheid: mm)

Resolutie (x-As, y-As)

0.5μm

Het projectorscherm

Het schermgrootte (mm)

∅312 gebruikte range>∅300 (met de dwarslijn)

Het scherm roterende waaier

0°~360°

Roterende hoekresolutie

1 ‵ of 0.01°

Lens

Vergroting

10X (optie)

20X (optie)

50X (optie)

100X (optie)

Objecten mening (mm)

∅60

∅30

∅15

∅6

Het werk afstand (mm)

77.7

44.3

38.4

25.4

Max.Workpiece hoogte

90mm

90mm

90mm

90mm

Gegevens - verwerkingssysteem

Gelijkstroom-3000 multifunctionele gegevens - verwerkingssysteem het verschijnen in het Engels, kan worden gebruikt om de gegevens te verzamelen en het punt, de lijn, de cirkel, de hoek en de afstand te meten.

Verlichting

De Verlichting van transmissie en bezinning: 24V/150w-halogeen lamp.

Macht

110V/220V (AC) 50/60Hz totale power=400W

Het koelen

Door de ventilators

Toebehoren

De min-printer (optie), Randdetector (optie), M2D-software (optie) etc., gelieve te verwijzen voor nadere informatie naar toebehoren voor Profielprojector
