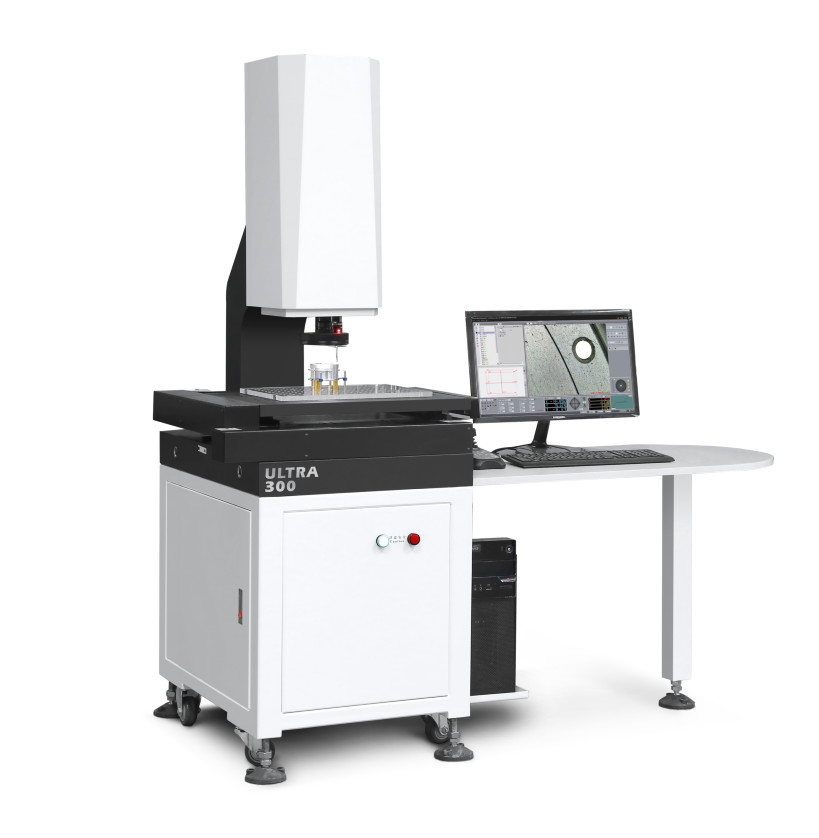

Het ULTRAmeetsysteem van de reeksvisie is een automatische die visie van de cantilever hoge nauwkeurigheid volledig metend machine voor GD&T-meting met drie as automatische gemotoriseerde controle wordt ontwikkeld. Het rustte met zich het automatische concentreren, automatische verlichtingscontrole, en automatische beweging van hardware en softwareconfiguratie uit om de meting van lineaire en geometrische afmetingen te maken snel en nauwkeurig.





<>Productkenmerken

◆De controle van kwaliteitsdetails
1) Granietbasis en kolom, uitstekende stabiliteit;
2) Het stadium van het aluminiumwerk, maakt de motiecontrole het snelle reageren en flexibel;
3) Het werkstadium met harde de verwerkings anti-kras van de oxydatieoppervlakte;
4) Norm met precisie lineaire gids, malende balschroef en AC servomotor enz., om de precisie en de stabiliteit van het motiesysteem te verzekeren;
5) Het geïntegreerde controlesysteem, ingebed met motiecontrole, en al signaalcontrole als verlichting en lineaire schaallezing, verzekeren de prestaties van de machine uiterst stabiel zijn.

◆Hoge prestatiesconfiguratie
1) XYZ drie ascnc automatische controle en het nauwkeurige plaatsen;
2) 1 het glas lineaire schaal van de um hoge precisie om de het plaatsen nauwkeurigheid en metingsnauwkeurigheid van het systeem te verzekeren;
3) De hoge resolutiekleurencamera van GIGA om aan de behoeften van duidelijke observatie en nauwkeurige meting te voldoen;
4) 6.5x high-resolution klik zoomlens, het nauwkeurige verdubbelen en één keer slechts nodig pixelcorrectie;

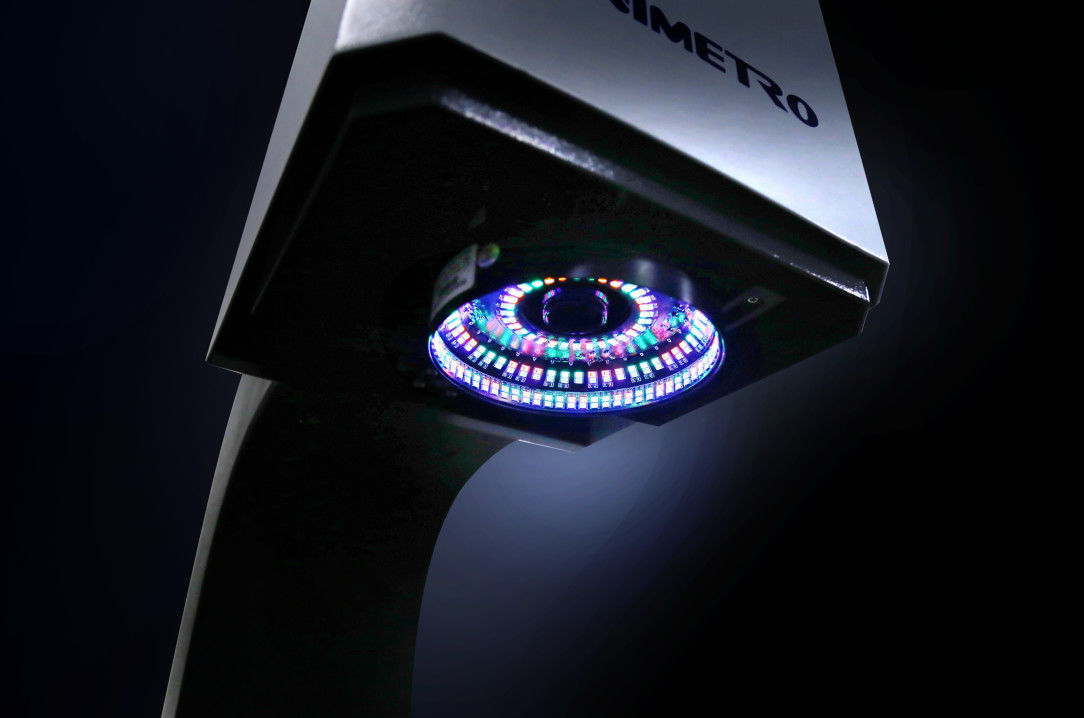

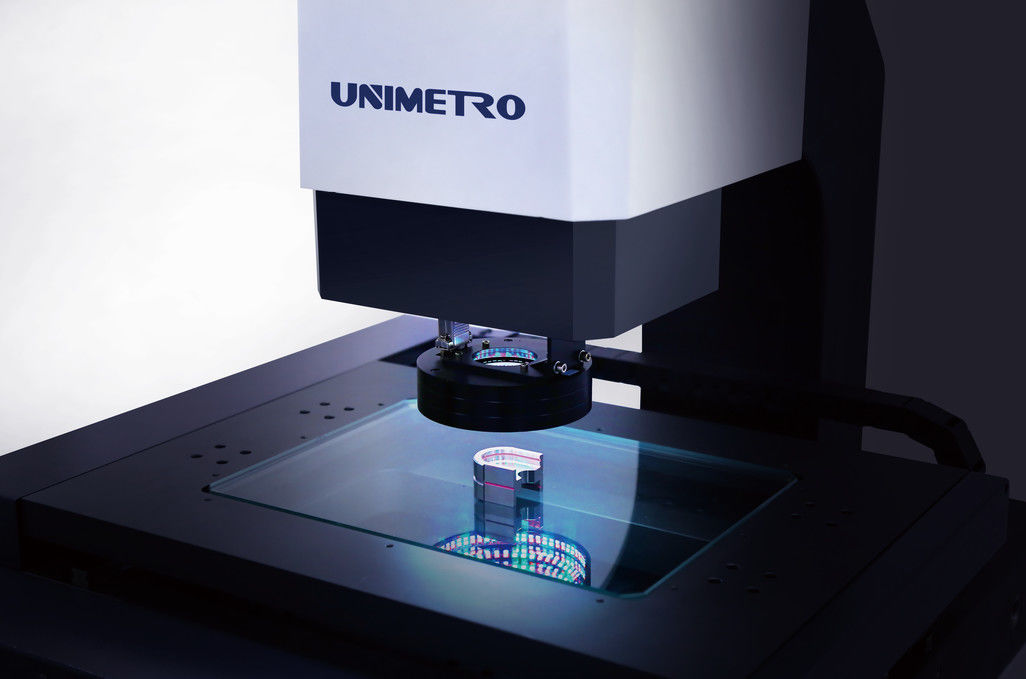

5) Met programmeerbare de afdelings LEIDENE van oppervlakte 5 ring 8 Koude Verlichting en contour LEIDENE kunnen de parallelle verlichting en ingebouwde intelligente de lichte aanpassing, het automatische controle de helderheid in afdeling 8 en de aanpassing van de 256 niveauhelderheid intelligent realiseren.

◆Efficiënte metingssoftware
1) Met de samenstelling die van extern-Serierationalvue software meet, kan de ULTRAreeks krachtige 2D/3d- aanbiedensamenstelling die functie meet;
2) Eenvoudig en gemakkelijk om verrichting te begrijpen maakt de interface meting eenvoudiger en efficiënt;
3) Het automatische metingsprogramma kan aan volledige partijmeting worden geplaatst efficiënt en snel.

◆Flexibele expansibility
1) De multitypes van niet-contactsensoren en het snel fixturing systeem zijn voor optie, die aan verschillend het meten vereiste van verschillende klanten kan voldoen
2) Het LEIDENE van de Mavablekleur ringslicht is beschikbaar voor de ULTRAreeks, die de reeks flexibeler en aan verschillende delen met verschillende soorten materialen of vormen, aanbiedt krachtigere het meten toepassing krachtig maakt.

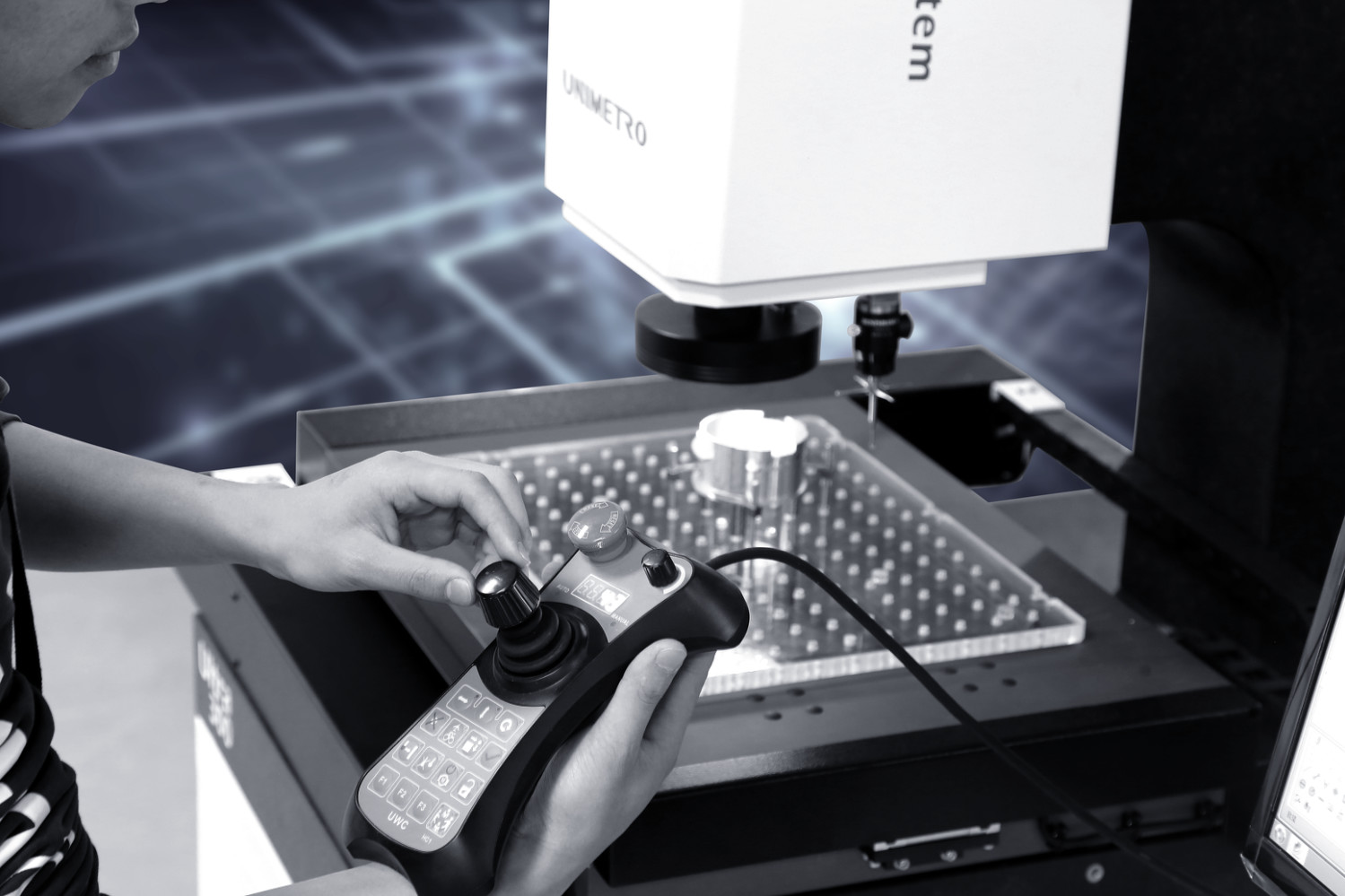

3) Dank aan flexibele expansibility van ULTRAreeks, het is compatibel met aanrakingssonde, niet-contact die sensoren en robotwapen, hoogst verhoging meten de het meten efficiency.





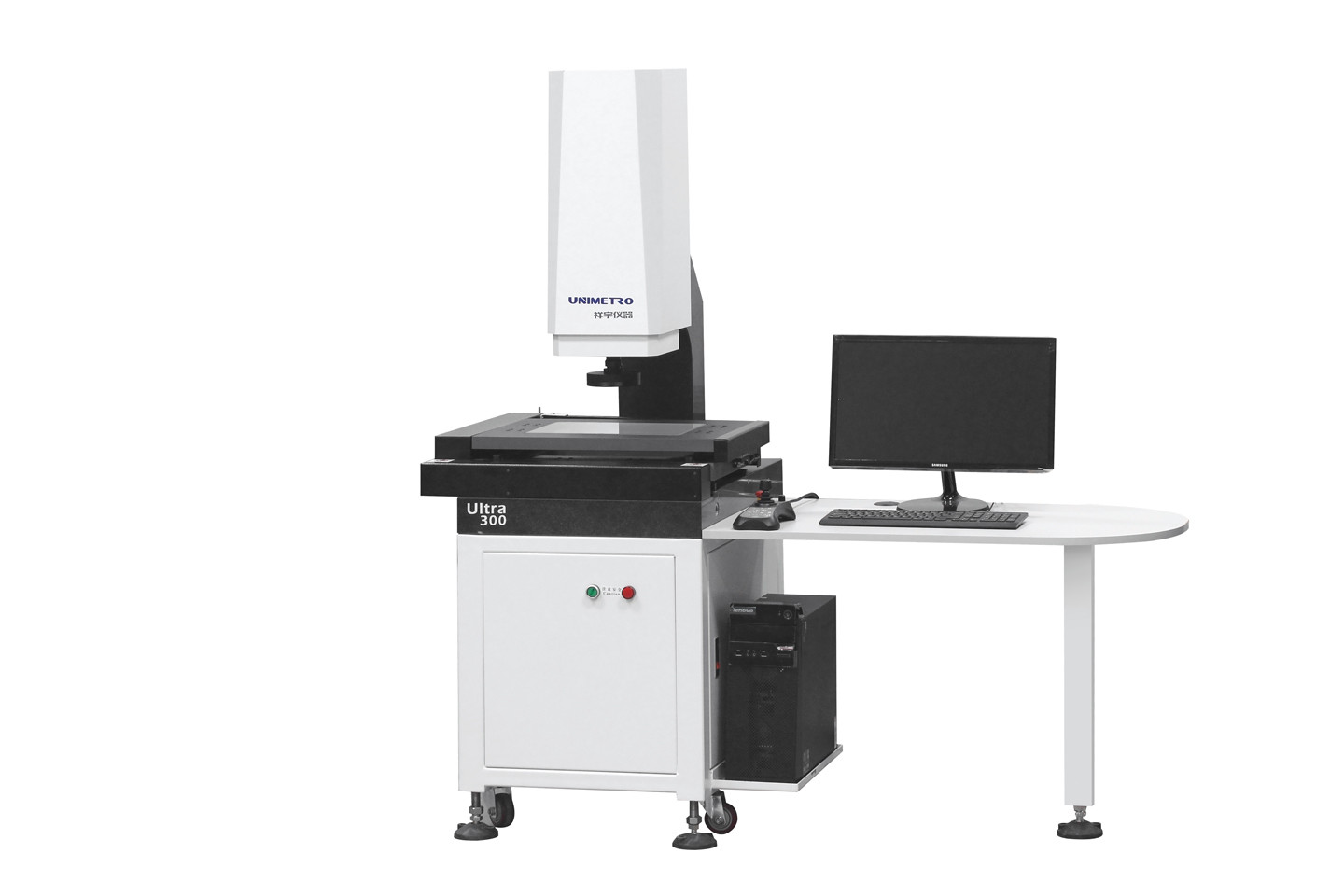

Parameters

Model		ULTRA 300	ULTRA 400	ULTRA 500	ULTRA 600
X/Y-as Reis (mm)		300x200	400x300	500x400	600x500
Z-as Reis		200mm (kan volgens de behoeften van klanten worden opgeheven)
X/y/z-3 as Lineaire Schaal		Resolutie van de glas de Lineaire Schaal: 0.1um
Begeleidingswijze		Precisie lineaire gids, double-track dubbele schuifgids.
Verrichtingswijze		Bedieningshendelcontrolemechanisme, Muisverrichting, automatisch opsporingsprogramma.
Nauwkeurigheid		XYZ-as: ≤2.5+L/200um
Herhaalbaarheid		±2.5um
Videosysteem	CCD	Hoge definitie 1/3“ Kleurenccd Camera
	Lens	6.5X zetten klikzoomlens voort; Optische Vergroting: 0.7X-4.5X; Videovergroting: 26X~172X (" monitor 21,5)
Verlichtingssysteem	Contour	LEIDENE parallelle contourverlichting
	Oppervlakte	0~255 regelbare 5 ring van Stepless 8 afdelings LEIDENE oppervlakteverlichting
Vergroting		0.7X~4.5X
Het meten van Software		UNIMETRO 2D volledig Auto Metende Software
Ladingscapaciteit		±2.5um
Werkomgeving		25Kg
Voeding		Temperatuur 20℃±2℃, Vochtigheidswaaier<2>
Ddimension (W*D*H) (mm)		220V/50Hz/10A
Ddimension (W*D*H) (mm)		1600*780*1700	1750*920*1700	1900x1080x1700	1050*1280*1700
Netto Gewicht (kg)		380	450	600	800

* L meet lengte (mm), de mechanische nauwkeurigheid van z-As en concentreert nauwkeurigheid is verwant met de oppervlakte van het werkstuk.
* De vergroting is benaderende waarde, is het verwant met de afmeting van monitor en resolutie.
* Gebied van mening (mm) = (diagonal*Horizontal*Vertical)
* de doelstelling van 0.5X of 2X-is facultatieve beschikbaar, en realiseert beeldvergroting: 13X~86X of 52X~344X.



Softwarefunctie

◉Inputcad dossier en maatregel
◉Delenserie en het macro meten
◉Het autonadruk en hoogte meten
◉Het navigeren de functie helpt snel van de plaats bepalend
◉Krachtige geometrische het meten functie
◉Veelvoudige gegevensrapporten en de grafische functie van de gegevensoutput

◉Flexibel gebruikersprogramma
◉Het creëren van verwijzingselementen
◉Krachtige rand die functie ontdekt
◉Ondersteunende veelvoudige externe toebehoren
◉Autoberekening van de elementen geometrische tolerantie
◉Snel en gemakshalve metend ingewikkelde productie
