Één Knoopvisie die Machine met Dubbele Telecentric-Hoogte meet - Resolutie Optische Lens

Één Knoopvisie die Machine met Dubbele Telecentric-Hoogte meet - Resolutie Optische Lens

  • Één Knoopvisie die Machine met Dubbele Telecentric-Hoogte meet - Resolutie Optische Lens
  • Één Knoopvisie die Machine met Dubbele Telecentric-Hoogte meet - Resolutie Optische Lens
  • Één Knoopvisie die Machine met Dubbele Telecentric-Hoogte meet - Resolutie Optische Lens
  • Één Knoopvisie die Machine met Dubbele Telecentric-Hoogte meet - Resolutie Optische Lens
  • Één Knoopvisie die Machine met Dubbele Telecentric-Hoogte meet - Resolutie Optische Lens
  • Één Knoopvisie die Machine met Dubbele Telecentric-Hoogte meet - Resolutie Optische Lens
Één Knoopvisie die Machine met Dubbele Telecentric-Hoogte meet - Resolutie Optische Lens
Productdetails:
Plaats van herkomst: Dongguan
Merknaam: UNIMETRO
Modelnummer: OMQ100
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1
Prijs: Discussible
Betalingscondities: T/T
Contact
Gedetailleerde productomschrijving
Z-as Bewegende Waaier: 45 mm reeks: 83*55mm
Externe dimensies: 500*380*750mm Gewicht: 28 KG
lager: 3 Vergroting: 0.088X
Nauwkeurigheid: ± (3+L/50) Minimumvertoningseenheid: 0.0001mm
Z-as het Werk Afstand: 120mm Image Sensor: 6 megapixel industriële camera
Hoog licht:

visie die machine meten

,

visiemeetsysteem



OMQ100 reeks één-Knoop Meetinstrument

De één-Knoop Meetinstrumentvisie die van uitstekende kwaliteit machine gemakkelijke Metende Fabriek meten






Productprofiel

OMQ100 reeks één-knoop meetinstrument met dubbele telecentric high-resolution optische lens, die met high-precision algoritme van de beeldanalyse wordt gecombineerd, en die in het van de één-knoop principe flitsmeting wordt geïntegreerd. Het instrument kan van het metende voorwerp automatisch de plaats bepalen, het malplaatje, de maatregelenevaluatie en de rapportgeneratie volgens de vorm van het werkstuk aanpassen. Het moet slechts de beginsleutel raken om de één-knoop snelle en nauwkeurige meting te realiseren.

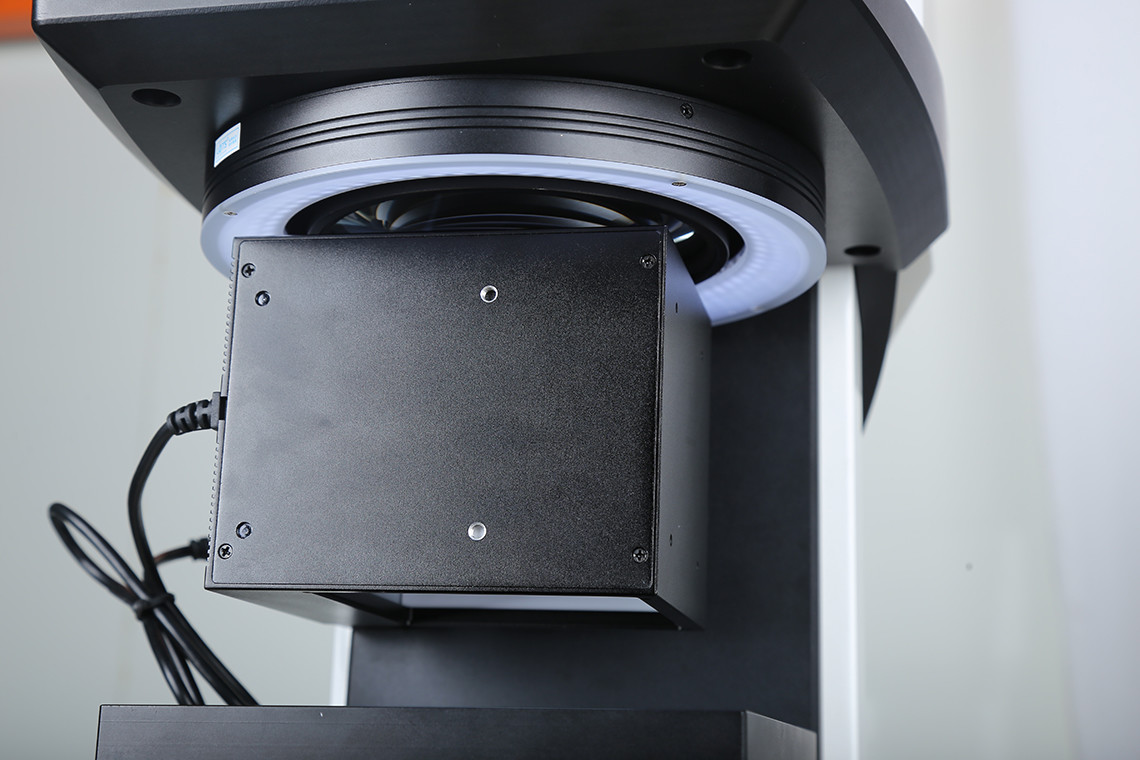

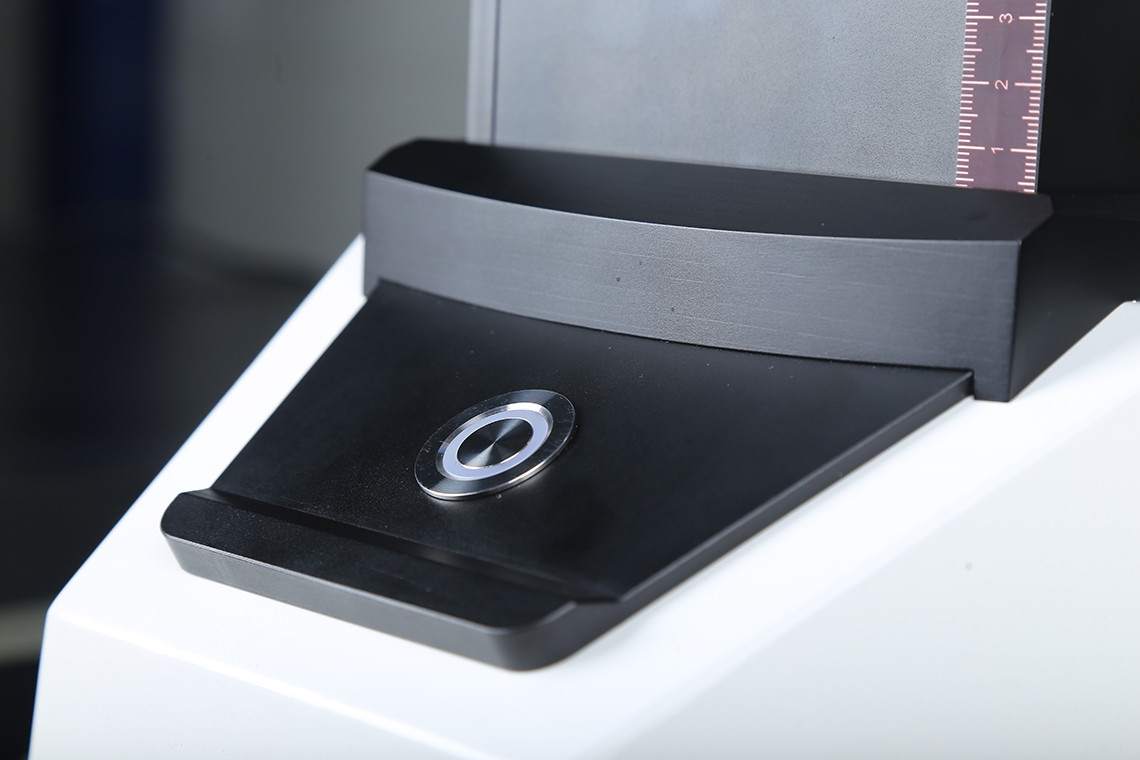

Één Knoopvisie die Machine met Dubbele Telecentric-Hoogte meet - Resolutie Optische Lens 0 Één Knoopvisie die Machine met Dubbele Telecentric-Hoogte meet - Resolutie Optische Lens 1


Productvoordelen

De traditionele meetinstrumenten, zoals projectoren, beeld meetinstrumenten, hulpmiddelmicroscopen, profilers, vernierbeugels, micrometers, enz., zien vele problemen in meting, zoals het tijdrovende plaatsen van het meten van voorwerpen, oorsprong het plaatsen, de lange tijd van de partijverrichting onder ogen, leiden de verschillende landmeters tot verschillende meetresultaten, het ingewikkelde beheer van gegevensstatistieken, enz.

OMQ100 de reeks één-knoop meetinstrumenten zal de moeilijke problemen van traditionele meetinstrumenten in opsporing oplossen. Hun voordelen zijn als volgt:


Automatische Aanpassing
De zelfde categorie van producten is eens geprogrammeerd permanent, opgeslagen, en automatisch aangepast wanneer het meten.
● Automatische meting
Het kan met het manipulatorwapen samenwerken om automatische meting te realiseren.
Eenvoudige kaliberbepaling
Slechts één functionele kaliberbepalingssleutel wordt vereist om de metingsnauwkeurigheid te verzekeren door multi-hoek, in alle richtingen en volledig-gebiedskaliberbepaling.
Makkelijk te gebruiken
Vermenselijkt en intelligent softwareontwerp, zonder teveel makkelijk te gebruiken gebruikersverrichting, gemakkelijk te leren, makkelijk te gebruiken;
● Het meten van functie
Tweedimensionale meting van punt, lijn, cirkel, boog, hoek, afstand tussen punt en lijn, afstand tussen lijn en cirkel, enz.
Gegevens auto-besparing
De resultaten van meting worden automatisch bewaard aan de computer, met inbegrip van de datum van meting, partijaantal producten en andere informatie.
Contouraftasten
Aftastencontour snel en de uitvoerdxf dossier.





Metingssoftware



Softwareinterface



Één Knoopvisie die Machine met Dubbele Telecentric-Hoogte meet - Resolutie Optische Lens 2



                                                       Software Hoofdinterface





Metingswijze

De metingswijze is verdeeld in enige werkstukmeting en multi-werkstukmeting, die het vastgestelde metingsmalplaatje met één sleutel kunnen automatisch zoeken en snel en nauwkeurig de partij meten.


Toepassingsgebieden



OMQ100 reeks één-knoop het meetinstrument kan op machines, elektronika, vorm, injectie het vormen, hardware, rubber, zwakstroomelektrische apparaten, magnetische materialen, precisie het stempelen, schakelaars, schakelaars, terminals, mobiele telefoons, huishoudapparaten, gedrukte kringsraad, medische apparaten, klokken, messen en andere gebieden worden gebruikt.


Één Knoopvisie die Machine met Dubbele Telecentric-Hoogte meet - Resolutie Optische Lens 3  Één Knoopvisie die Machine met Dubbele Telecentric-Hoogte meet - Resolutie Optische Lens 4
                                       Mobiele glas3c hardware

Één Knoopvisie die Machine met Dubbele Telecentric-Hoogte meet - Resolutie Optische Lens 5  Één Knoopvisie die Machine met Dubbele Telecentric-Hoogte meet - Resolutie Optische Lens 6
                                          Spijker van het toestel de Medische been

Één Knoopvisie die Machine met Dubbele Telecentric-Hoogte meet - Resolutie Optische Lens 7  Één Knoopvisie die Machine met Dubbele Telecentric-Hoogte meet - Resolutie Optische Lens 8
                            De lente en het verzegelen Ringsrfid Elektronische Markering

Één Knoopvisie die Machine met Dubbele Telecentric-Hoogte meet - Resolutie Optische Lens 9 Één Knoopvisie die Machine met Dubbele Telecentric-Hoogte meet - Resolutie Optische Lens 10 Één Knoopvisie die Machine met Dubbele Telecentric-Hoogte meet - Resolutie Optische Lens 11 Één Knoopvisie die Machine met Dubbele Telecentric-Hoogte meet - Resolutie Optische Lens 12



Specificaties

Model
OMQ100M
OMQ100C
OMQ100D
Z-as Bewegende Waaier (mm)
45
60
Waaier (mm)
83×55
83×63
83×63/40×30
Externe dimensies (mm)
500×380×750
Gewicht (kg)
28
30
Het dragen (kg)
3

Beeldsensor

6 megapixel industriële camera

12 megapixel industriële camera
0.088X: 12 megapixel industriële camera
0.176X: 12 megapixel industriële camera
Cameralens
Dubbele telecentric optische lens
Dubbel-tarief dubbele telecentric optische lens
Vergroting
0.088X
0.088X+0.176X
Nauwkeurigheid (μm)
± (3+L/50)
± (2.5+L/50)
0.088X: ± (2.5+L/50)
0.176X: ± (1.5+L/50)
Minimumvertoningseenheid (mm)
0,0001
Z-as het Werk Afstand (mm)
120

lichtbron
200-vlak programmeerbare lichtbron.
201 - Contourlicht: telecentric parallelle lichtbron.
Oppervlaktelicht: rings lichtbron (facultatief, extern coaxiaal licht)
Beeldverwerking
IVT-visie-OneKey
Software
Temperatuur: 22℃±2℃ vochtigheid: 30~80%
Werkomgeving
Trilling:<0>
Voeding
220V/50Hz



Selectiedetails:
De Facultatieve aanpassing van ● OMQ100M:

12 miljoen industriële camera's (waaier: 83 x 63), 20 miljoen industriële camera's (waaier: 100)

OMQ100C facultatieve aanpassing: 20 miljoen industriële camera's (waaier: 100)

OMQ100D-0.088X facultatieve aanpassing: 20 miljoen industriële camera's (waaier: 100)
● Selectie van 20 miljoen industriële camera's (waaier: 100): (+3+L/50)
● Het standaardblok wordt gebruikt als product in onderzoek.
