Gedetailleerde informatie

Dimensie:	8106101055	Meetbereik:	300200200 mm
Nauwkeurigheid:	3+l/200um	Herhaalbaarheid:	3um
Gewicht:	330 kg	Camera:	Industriële CCD -camera
Lens:	0.7-4.5X	Werkafstand:	108 mm
Linearscale resolutie:	0,0005 mm	Garantie:	24 maanden
Markeren:	CNC de Machine van de Visiemeting , De Metingsmachine van de herhaalbaarheids3um Visie , 3um de Machine van de visiemeting

Productomschrijving

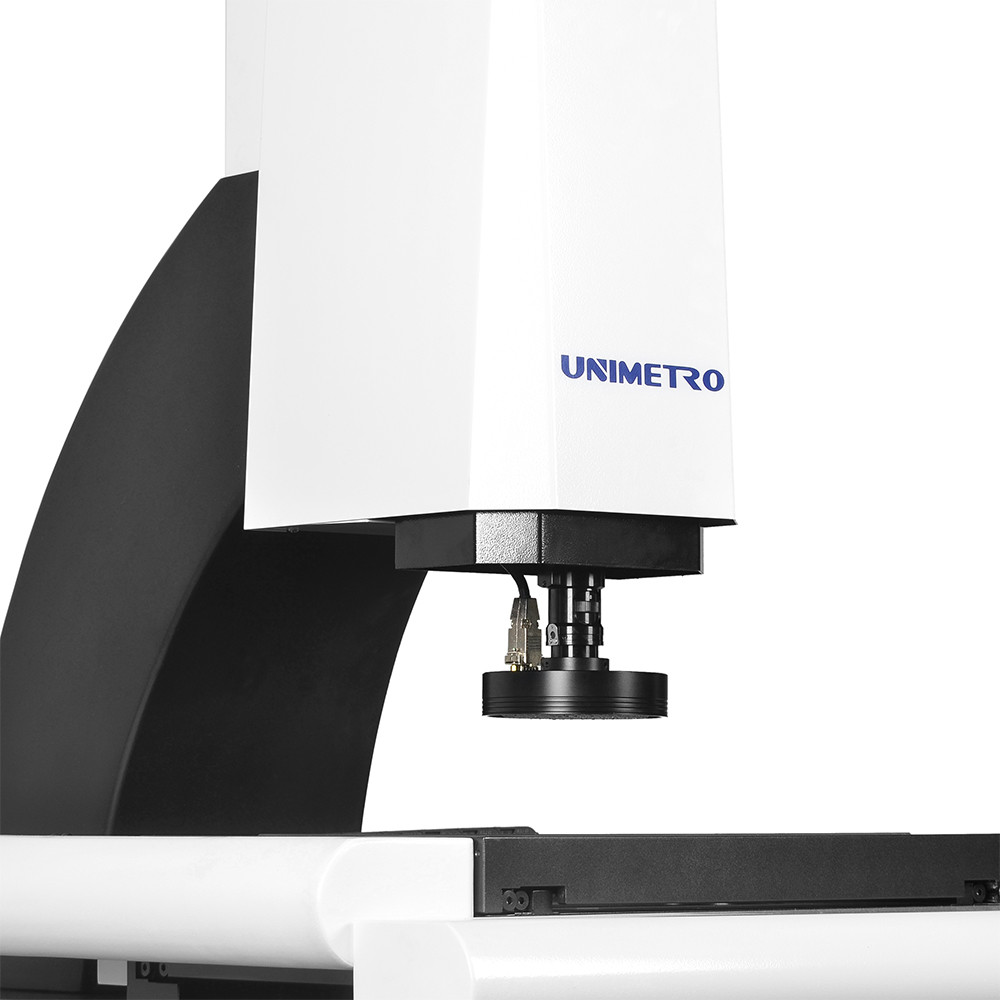

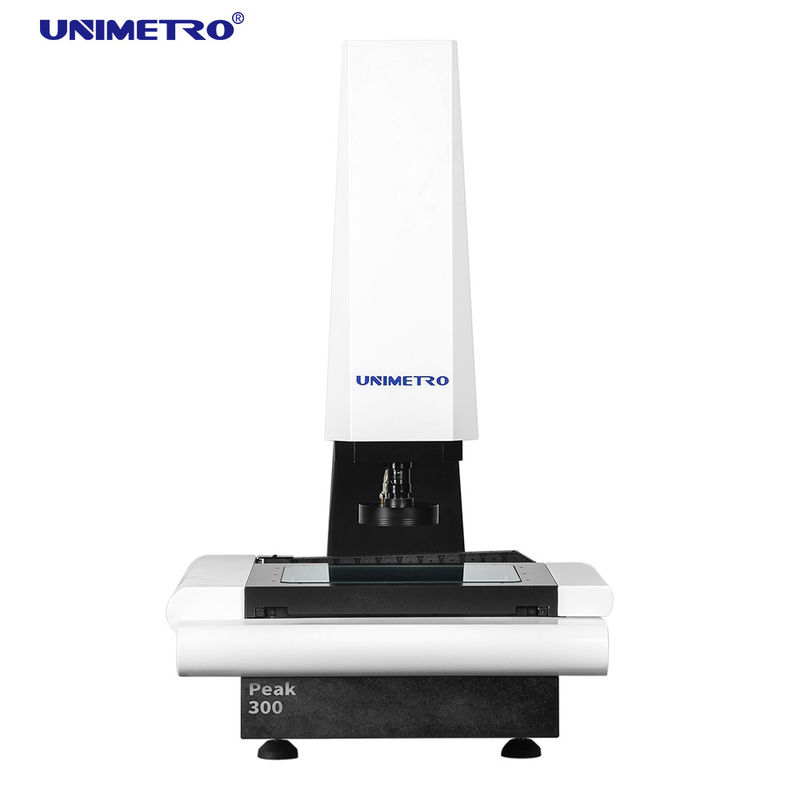

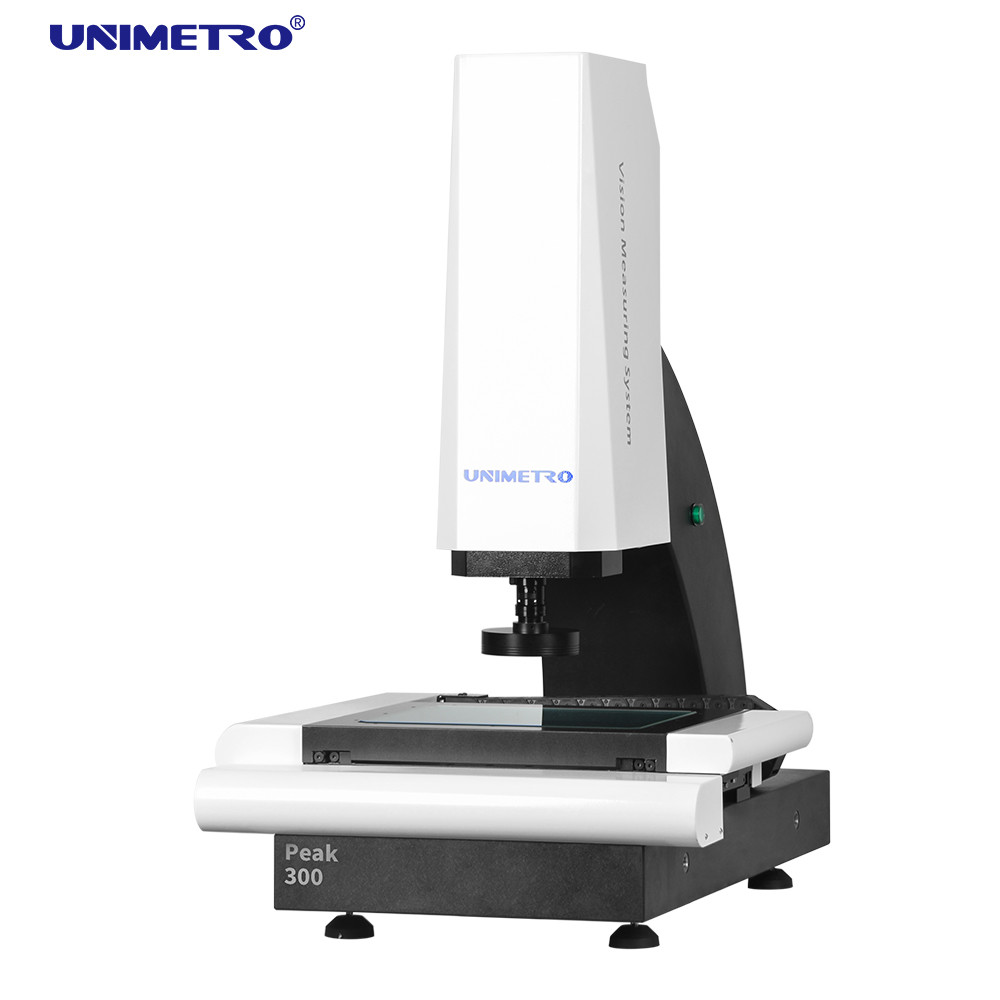

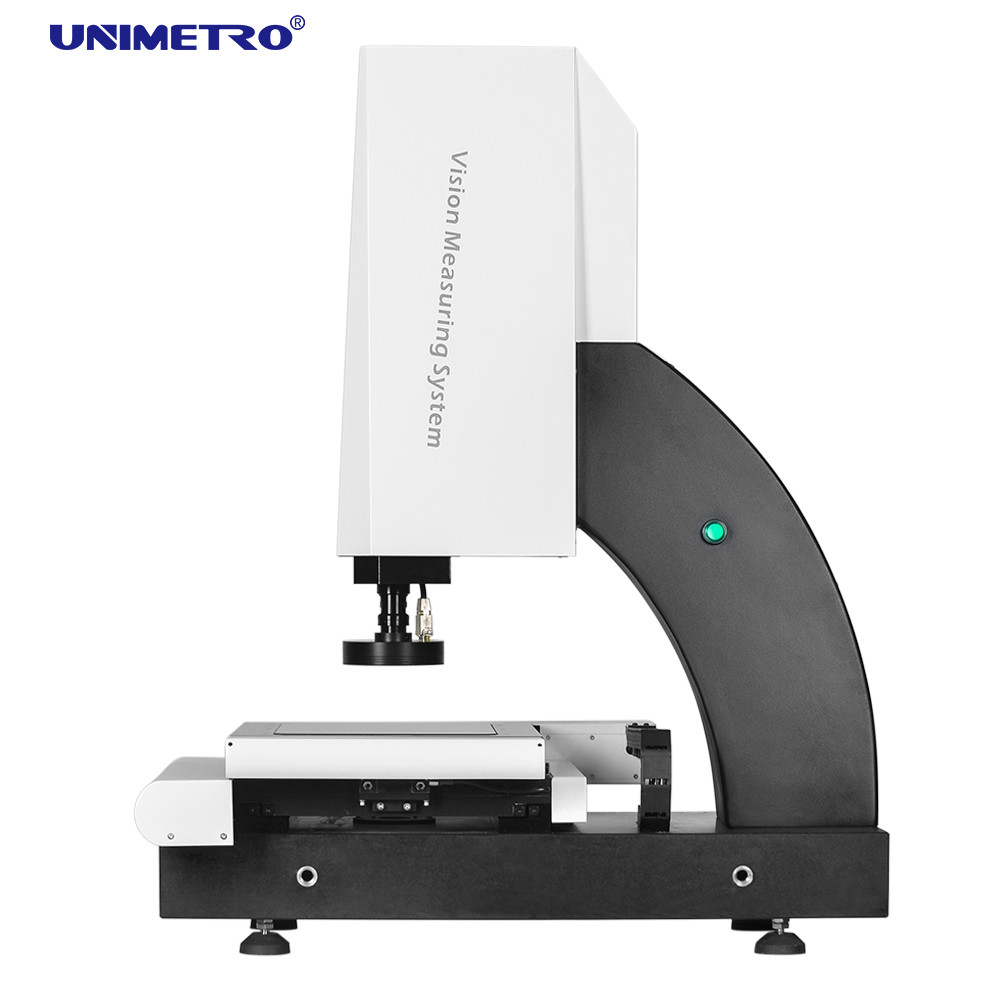

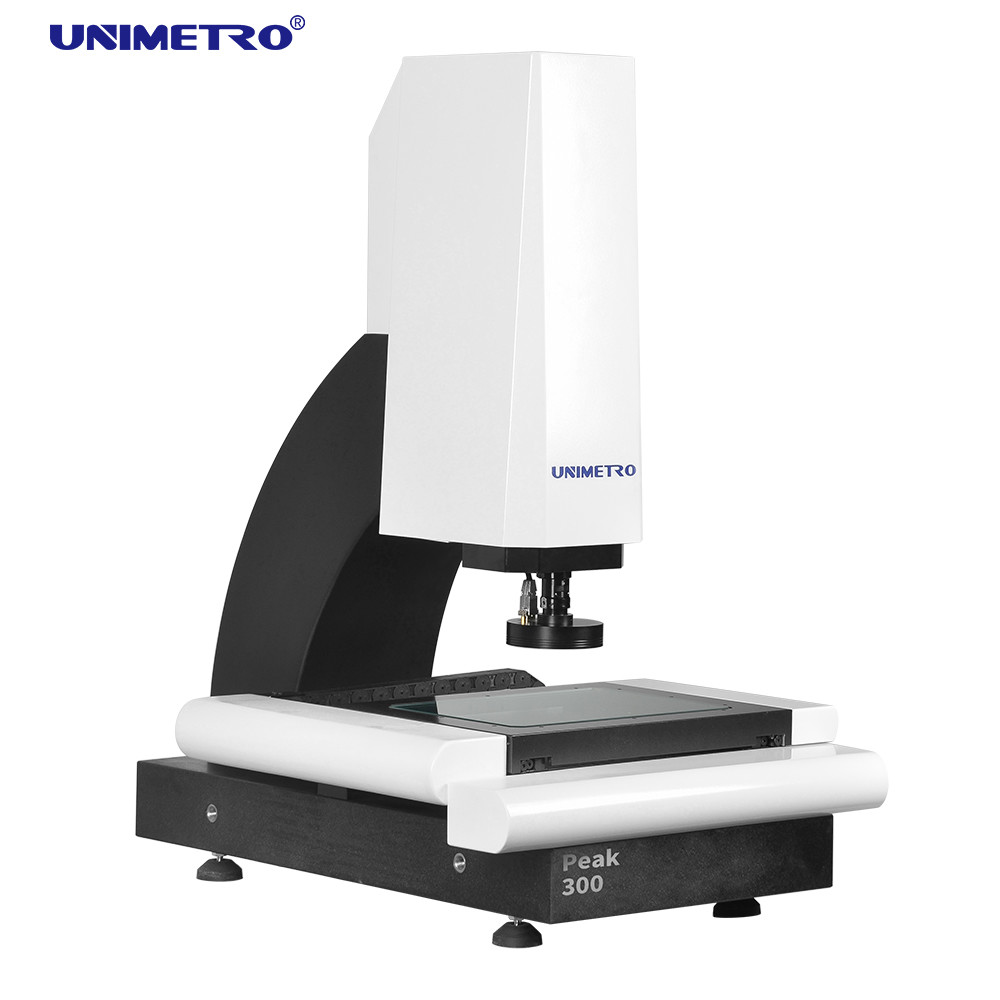

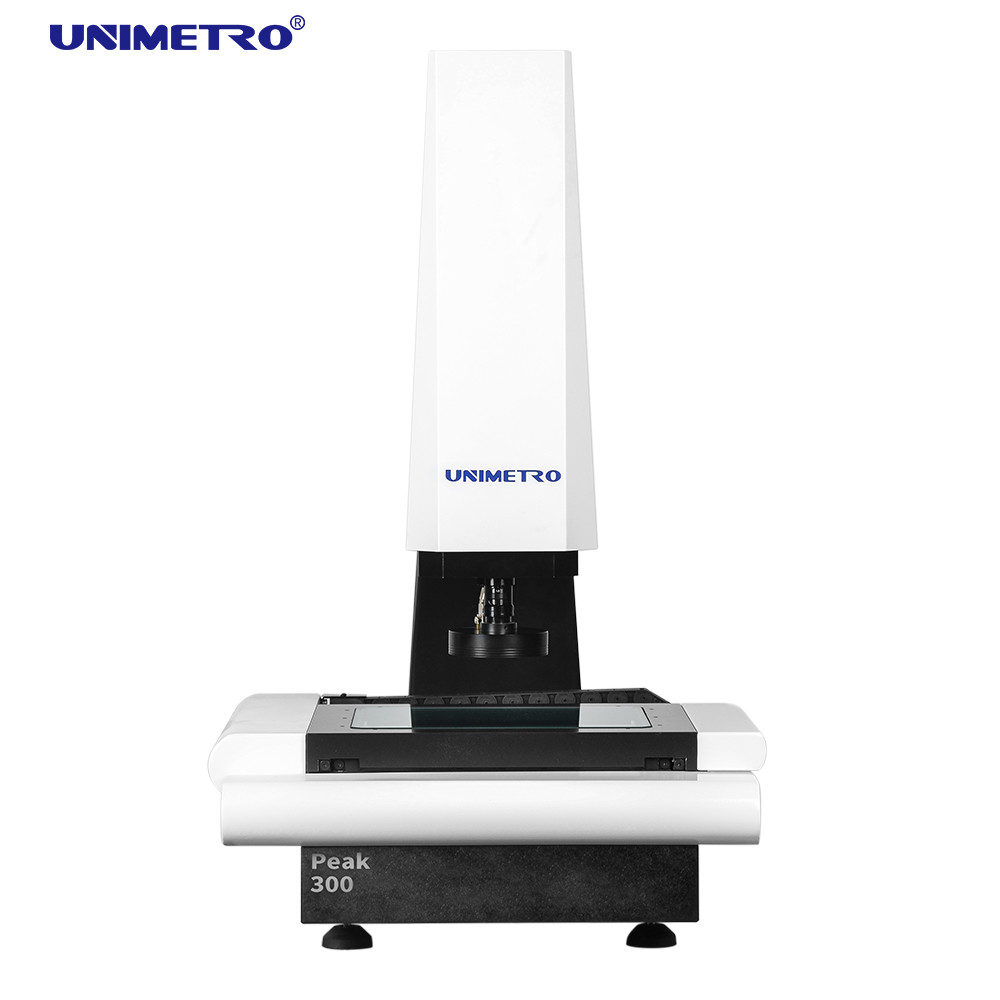

Economisch type CNC VMM Vision-meetmachine optische meting

Vision-meetmachine is een instrument dat wordt gebruikt voor het nauwkeurig meten van fysieke afmetingen, nauwkeurigheid tot op micronniveau. Vision Measurement Machine, een optisch meetinstrument dat de camera gebruikt om het beeld van het werkstuk vast te leggen, de beeldpixel te analyseren en de 2D-dimensie te berekenen met de meetsoftware.

CNC Vision-meetmachine is een krachtig afmetingsmeetapparaat dat is ontworpen voor het kwaliteitscontroleproces van massaproductie. Het is geconfigureerd met krachtige software die het meetproces programmeerbaar maakt. Gebruikers kunnen grote hoeveelheden producten meten door middel van een volledig automatisch proces. De PEAK-serie is een economisch model van volautomatische CNC-visie, ontwikkeld door UNIMETRO.

Dankzij het eenvoudige en geïntegreerde ontwerp kunnen we de machine tegen lagere kosten bouwen, terwijl we tegelijkertijd de hoge meetnauwkeurigheid en de beste prestaties behouden. Gebruikers kunnen genieten van het voordeel van hoge efficiëntie en arbeidskostenbesparing door een volledige CNC Vision-meetmachine tegen een zeer lage prijs.

Hardwareconfiguratie

◉ 3-assige lineaire schalen met een resolutie van 0,5um
◉ Hoogwaardige autofocusfunctie
◉ Aluminium werkfase en hard anodiseren

◉ Compatibel met Renishaw tastsysteem (optioneel)

◉ 3 ringen 8 sectie LED-ringlichtsoftwarebesturing en programmeerbaar

◉ Parallelle lichtweg LED-contourlicht softwarematig aan te sturen en programmeerbaar

◉ Confocale vezelverplaatsingssensor (optioneel)

◉ HIWIN lineaire geleiding

◉ Z-as gemotoriseerde besturing

◉ Geïntegreerde kernbedieningskast

◉ CCD-camera van industriële kwaliteit

◉ Handmatige pulsgenerator voor bewegingsbesturing op de Z-as

◉ Met laserindicatoren voor extra positionering en scherpstelling (optioneel)

◉ 0,7-4,5X handmatige gedeukte zoomlens met vergrotingssignaalfeedbacksensor

Functies

1) De PEAK-serie VMM is compatibel met de volledige lijn glasvezelmeetsensoren van Omron, die biedt: Meer mogelijkheid tot nauwkeurige meting.

2) Stabiele metingen van hellende of gebogen oppervlakken
3) Stabiele metingen van verschillende materiaalsoorten
4) Stabiele metingen van gladde of grove oppervlakken

5) De PEAK-serie VMM is compatibel met Renishaw tastsystemen als optionele configuratie. Gebruikers kunnen eenvoudig 2D- en 3D-meetfuncties in één machine realiseren.
6) De software kan de offset tussen de optische lens en het tastsysteem berekenen en zorgt ervoor dat alle meetresultaten binnen één coördinatensysteem vallen. De meetresultaten kunnen worden uitgeleverd als 3D-tekening voor reverse engineering.

Visiemeetmachine Softwarefuncties

De UNIMETRO INSPECT3D-software heeft een gebruiksvriendelijke gebruikersinterface, eenvoudig te leren en een krachtige functie waarmee gebruikers snel en nauwkeurig kunnen meten.

De software biedt een volledig Engelstalige gebruikersinterface en maakt ook de ontwikkeling van nieuwe talen mogelijk.

◉ CAD-bestand invoeren en meten

◉ Onderdelenarray en macrometing

◉ Autofocus en hoogtemeting

◉ Navigatiefunctie helpt snel lokaliseren

◉ Krachtige geometrische meetfunctie

◉ Meerdere gegevensrapporten en grafische gegevensuitvoerfunctie

◉ Flexibel gebruikersprogramma

◉ Referentie-elementen creëren

◉ Krachtige randdetectiefunctie

◉ Ondersteuning van meerdere externe accessoires

◉ Automatische berekening van de geometrische tolerantie van de elementen

◉ Het snel en gemakkelijk meten van ingewikkelde producties

Parameters

Model	PIEK 300	PIEK 400
Afmeting (mm) (LBH)	8506501060	10008001080
Meetbereik (mm) (XYZ)	300200200	400300200
Nauwkeurigheid (μm)	3+L/200	3+L/200
Herhaalbaarheid (μm)	3	3
Gewicht (kg)	120	150
Camera	Analoge CCD-camera van industriële kwaliteit en SV2000E-videokaart
Lens	Handmatige gedeukte zoomlens 0,7-4,5X / 0,7-4,5X handmatige zoomlens met signaalfeedback (optioneel) / automatische zoomlens (optioneel)
Vergroting	18-188X (Verschillende combinaties van camera en lens leiden tot een ander vergrotingsbereik
gezichtsveld	8,1-1,3 mm (verschillende combinaties van camera en lens leiden tot een ander gezichtsveldbereik)
Werkafstand	108 mm
Resolutie van lineaire schalen	0,0005 mm
Verlichting	Programmeerbaar 3 ringen, 8 secties oppervlakteringlicht, programmeerbaar parallel contourlicht

Bedrijfsinformatie

Onze klant en agent

Veelgestelde vragen
Vraag 1: Bent u een fabriek of handelsonderneming?
A1: Wij zijn een fabriek en geven u binnen 24 uur het snelste antwoord.
Vraag 2: Waar bevindt uw bedrijf zich voornamelijk in?
A2: Wij produceren voornamelijk Vision-meetmachines, coördinatenmeetmachines, CMM- en VMM-armaturenetc.
Vraag 3: Hoe kiest u de juiste specificatie?
A3: Zolang u ons de variëteit en grootte van het te meten product vertelt, zal ons professionele team u adviseren over een meetinstrument met geschikte specificaties.
Q4: Accepteert u service op maat?
A4: Wees er zeker van! Wij kunnen niet alleen typische machines leveren, maar ook machines die zijn aangepast aan de behoeften van de klant.
Q5: Wat is uw garantieperiode?
A5: Onze productgarantieperiode is 1 jaar. Onze productkwaliteit is zeer stabiel, en dat is ook zo veel verbeterd op sommige breekbare onderdelen. U kunt verzekerd zijn van onze productkwaliteit.

label:

Plaats van herkomst:	CHINA
Merknaam:	UNIMETRO
Certificering:	CE ISO
Modelnummer:	PIEK

Min. bestelaantal:	1
Prijs:	Discussible
Verpakking Details:	houten geval
Levertijd:	10~20days
Betalingscondities:	L/C, T/T
Levering vermogen:	30 per Maand
