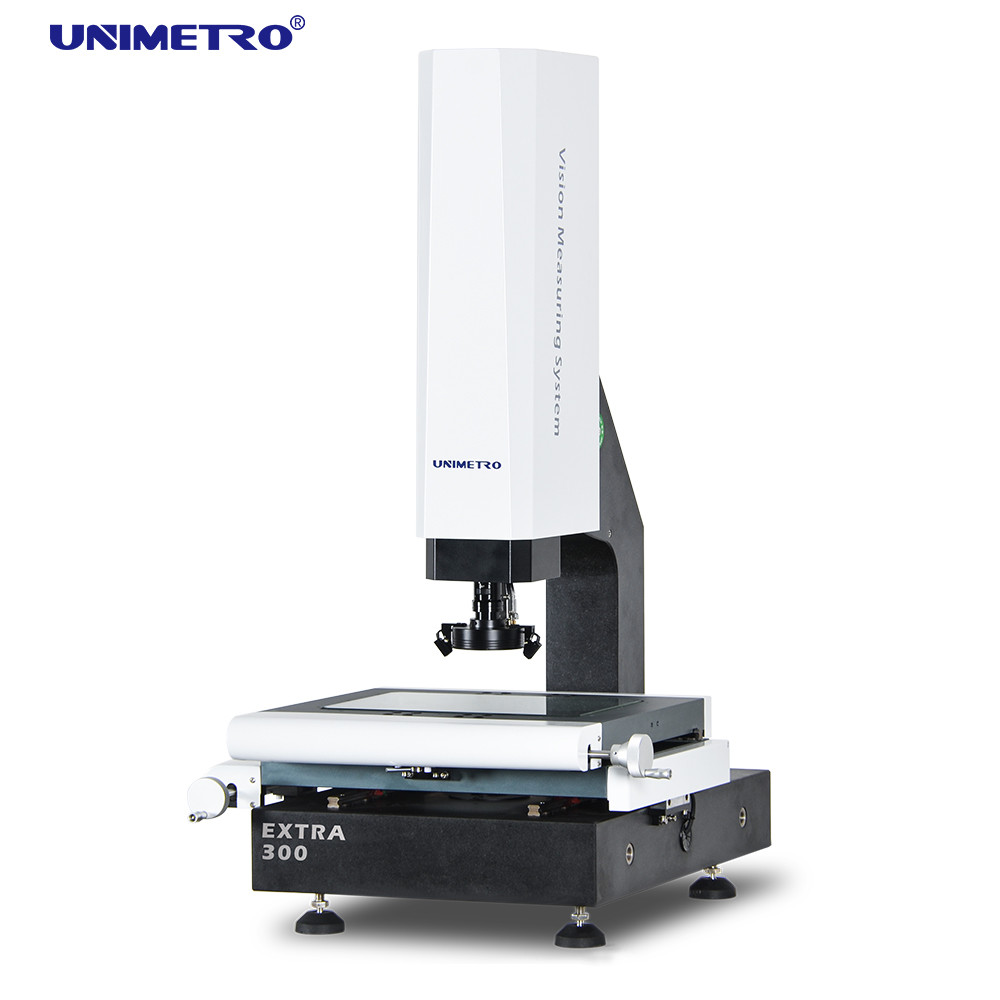

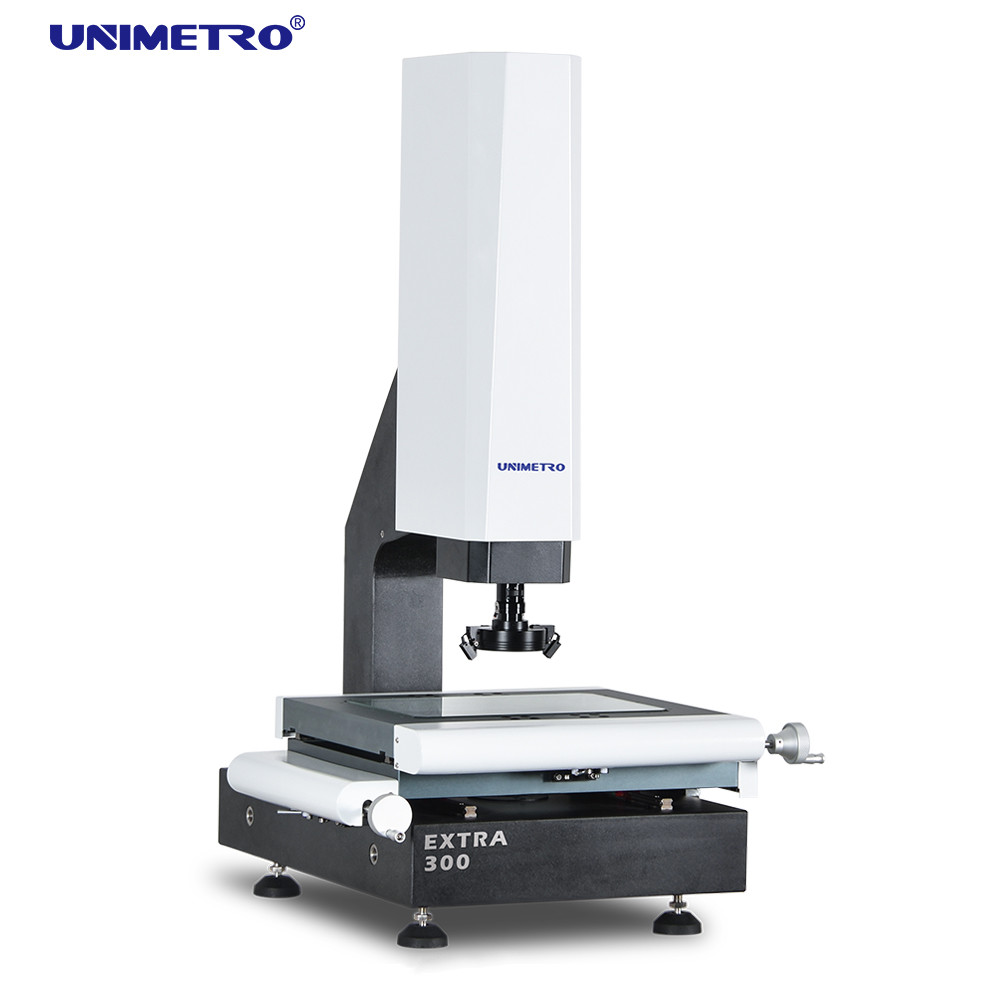

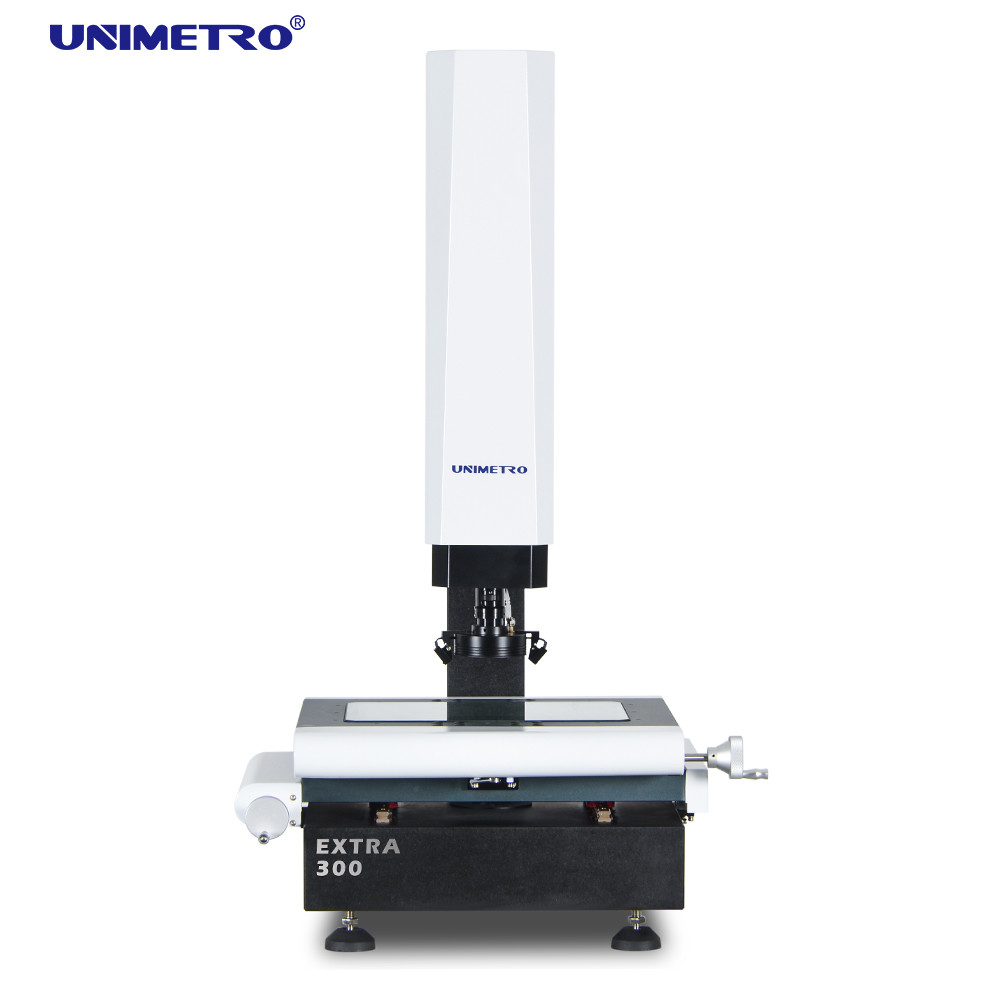

Semi-automatische zichtmetingsmachine ontworpen voor elektronica
Semi-automatische optische instrumenten met Z-as autofocus
Toepassingsoverzicht
De EXTRA-serie visie meetmachine is een precisie-optisch instrument dat is ontworpen voor nauwkeurige metingen van fysieke afmetingen met een nauwkeurigheid op microniveau.Met behulp van geavanceerde camera technologie en geavanceerde software analyse, maakt het beelden van het werkstuk en berekent precieze 2D-afmetingen voor kwaliteitscontrole toepassingen.
- Zorg voor nauwkeurigheid van productdimensies voor een verbeterd concurrentievermogen
- Populair model dat geschikt is voor verschillende nauwkeurige 2D-afmetingstoepassingen
- Dient meerdere industrieën waaronder Mould, Electronics, Semiconductor, Plastic Injection, 3C producten, Medische zorg, en Aviation
Belangrijkste kenmerken en voordelen
- Z-as geconfigureerd met gesloten servomotorensysteem voor hoge nauwkeurigheid van de bewegingsregeling en automatische scherpstelfunctie
- Handmatige pulsgenerator voor fijne Z-asregeling met precisie op microniveau
- Hoogwaardige autofocusfunctie maakt snelle, stabiele scherpstelling en niet-contacthoogte meting mogelijk
- Handmatig geborstelde zoomlens met vergrootsignaalfeedbacksensor voor automatische parameterselectie
- 1.2M-pixel HD-digitale camera voor beeldvorming van hoge kwaliteit en verhoogde meetnauwkeurigheid
- Hoog nauwkeurige lineaire geleidingsweg voor superieure dynamische prestaties
Doelgroepen
Vormindustrie
Vervaardiging van voertuigen
Medische industrie
Mechanische vervaardiging
3C Digitale industrie
Productie van PCB's
Hardwareconfiguratie
3-assige lineaire schaal met een resolutie van 0,5 μm
Hoogwaardige autofocusfunctie
Compatibel met Renishaw touch probe

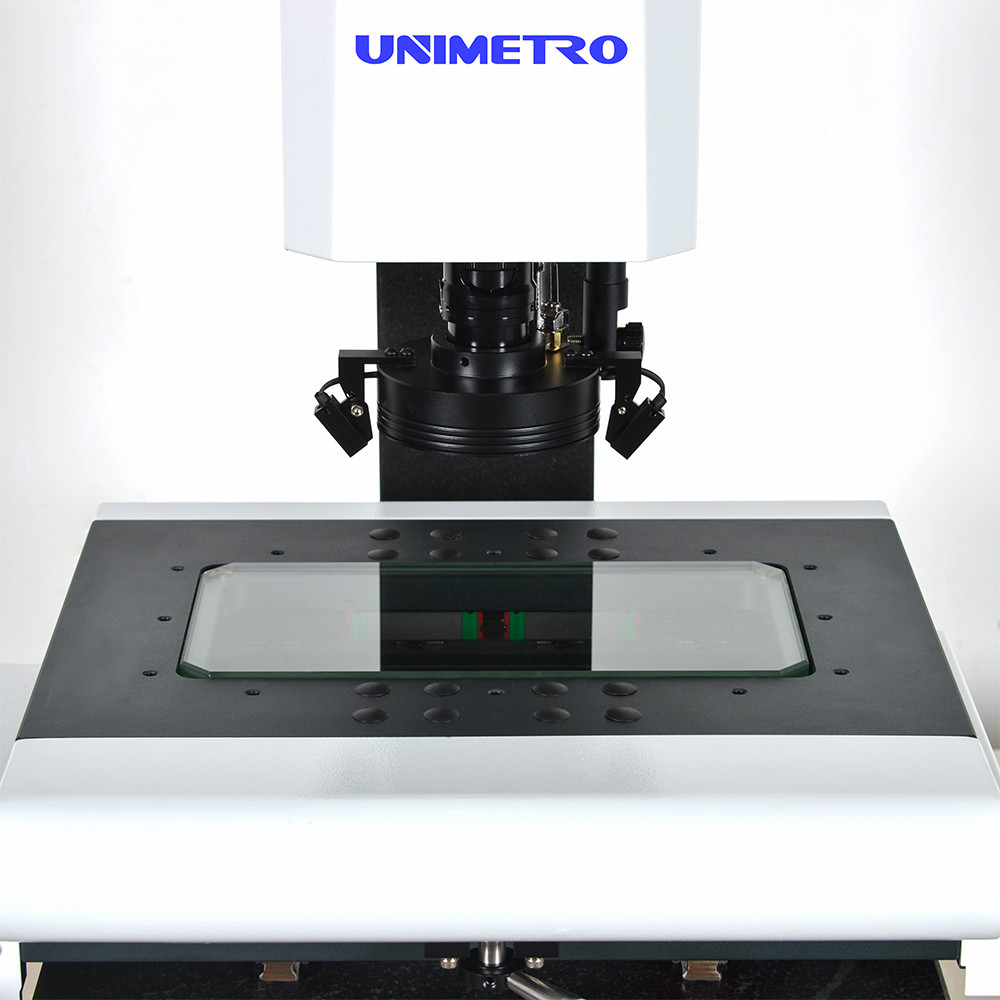

Aluminiumwerkstage met harde anodisering

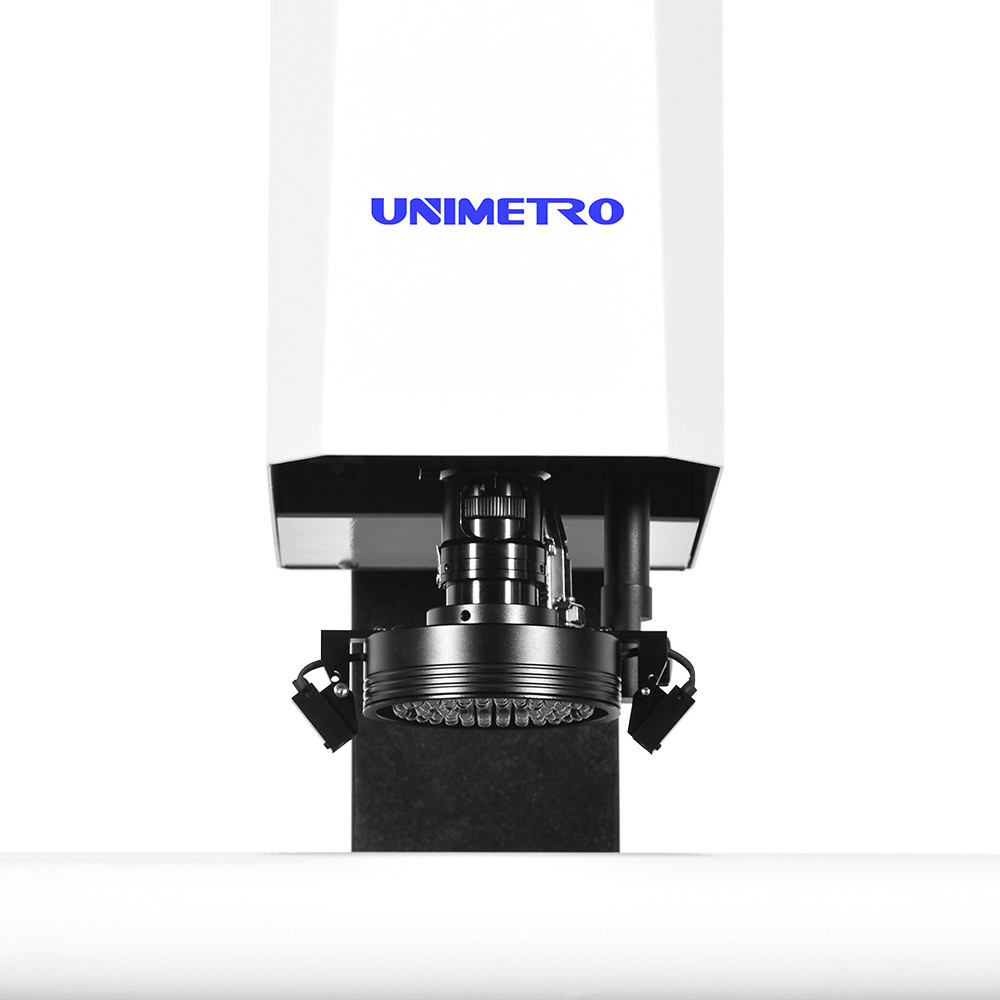

3 ringen 8 sectie LED ringlicht software besturing
Parallel lichtpad LED-contourlicht
1.2M-pixel HD digitale camera
Geïntegreerde kernbesturingsbak
Z-as gemotoriseerde besturing
HIWIN lineaire leidwijze
Handmatige pulsgenerator voor Z-asregeling
Laserindicatoren voor hulporganisatie
0.7-4.5X handmatig geborstelde zoomlens met feedback sensor
Geavanceerde functies
Eenvoudige kalibratie
Meerdere hoeken aanraken
Snel coördinaten systeem instellen
Compatibel met Renishaw stylus full line
CAD-module ondersteund (optioneel)
3D-tekening
Sterrensonde compatibel
3D-afmetingen
Beeld- en aanraaksonde combineren meting
Ondersteuning van de proefstand (optioneel)
Technische parameters
| Model |
Extra 200 |
Extra 300 |
Extra 400 |
Extra 500 |
| Afmetingen (mm) (L × W × H) |
500×540×930 |
600 × 740 × 980 |
700 × 840 × 980 |
800 × 940 × 980 |
| Meetbereik (mm) (X×Y×Z) |
200 × 100 × 150 |
300 × 200 × 200 |
400 × 300 × 200 |
500 × 400 × 200 |
| Metingsnauwkeurigheid (μm) |
2.5+L/100 |
2.5+L/100 |
2.5+L/100 |
3+L/100 |
| Herhaalbaarheid (μm) |
2.5 |
2.5 |
2.5 |
3 |
| Gewicht (kg) |
140 |
190 |
240 |
290 |
Afbeeldings- en meetspecificaties
- CCD: 200 mm (aanpasbaar per klantvereiste)
- Lens: handmatig gebroken zoomlens 0.7-4.5X / auto zoomlens 1-10X
- Vergroting: 18-195X (alleen ter referentie - varieert met camera- en lenscombinatie)
- Zichtveld: 8,1 tot 1,3 mm
- Werkafstand: 108 mm
- Resolutie op lineaire schaal: 0,5 μm (0,1 μm optioneel)
- Bestuuringssysteem: handmatige besturing op de X- en Y-assen, CNC-besturing op de Z-as in sluiterloop met AUTO FOCUS-functie
- Verlichting: Programmeerbaar 4 secties LED-ringoppervlaklicht, parallel LED-contourlicht, 8 secties LED-ringlicht, coaxieel (optioneel)
Software mogelijkheden
Krachtige softwarefunctionaliteit maakt snelle en nauwkeurige metingen mogelijk met een volledige Engelse gebruikersinterface en ondersteuning voor extra taalontwikkeling.
Invoer en meting van CAD-bestanden
Parts array en macro meting
Automatische scherpstelling en hoogte meting
Navigatiefunctie voor snelle lokalisatie
Krachtige geometrische meetfunctie
Meerdere gegevensrapporten en grafische output
Flexible gebruikersprogrammering
Oprichting van referentie-elementen
Geavanceerde randdetectie
Ondersteuning van meerdere externe toebehoren
Automatische berekening van geometrische tolerantie
Snelle meting van complexe producties
Bedrijfsinformatie
UNIMETRO is gespecialiseerd in precisie meettechnologie met ruime ervaring in visuele meetmachines en coördinaten meetsystemen.
Onze cliënten en agenten
Vaak gestelde vragen
Bent u een fabriek of handelsonderneming?
We zijn een fabriek en geven binnen 24 uur antwoord.
Wat produceert uw bedrijf voornamelijk?
We produceren voornamelijk visie meetmachines, coördinaten meetmachines, CMM & VMM armaturen en aanverwante apparatuur.
Hoe kies ik de juiste specificatie?
Ons professionele team zal u adviseren over de juiste specificaties op basis van uw productvariëteit en meetvereisten.
Accepteert u een op maat gemaakte service?
Ja, we leveren zowel standaard machines als op maat gemaakte oplossingen op maat van de specifieke behoeften van de klant.
Wat is uw garantieperiode?
Onze producten zijn voorzien van een garantie van 1 jaar. We hebben aanzienlijke verbeteringen aangebracht aan breekbare onderdelen om de kwaliteit en betrouwbaarheid van het product te garanderen.
