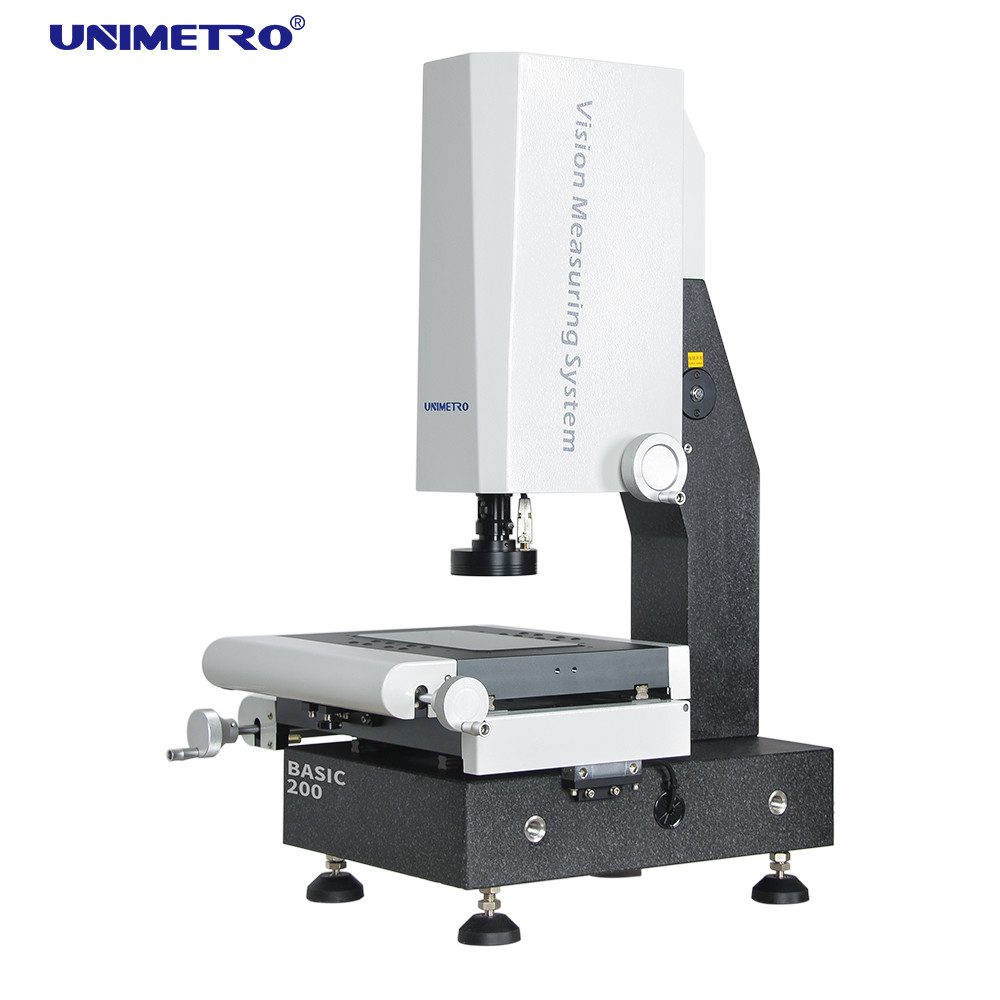

Productnaam: | Beeldmeetmachine | Afmeting: | 550*540*830mm |
---|---|---|---|
Het meten van waaier: | 200*100*150mm | Lineaire Schaalresolutie: | 0.5um (0.1um voor optie) |
Het meten van nauwkeurigheid: | 2,5+L/100um | Herhaalbaarheid: | 2.5um |
Gewicht: | 190Kg | Materiaal: | Granieten basis |
Hoog licht: | Parallellisme die de Machine van de Visiemeting meten,190kg de Machine van de visiemeting,Parallellisme die de Machine van de Visiemeting meten |
Meetmachine
Hardware configuratie
Parameters
Model | BASIS 200 | BASIS 300 | BASIS 400 | BASIS 500 | |
Afmeting (mm) (L*B*H) | 550*540*930 | 600*740*980 | 700*840*980 | 800*940*980 | |
Meetbereik (mm)(X*Y*Z) | 200*100*150 | 300*200*200 | 400*300*200 | 500*400*200 | |
Meetnauwkeurigheid (μm) | 2,5+L/100 | 2,5+L/100 | 2,5+L/100 | 3+L/100 | |
Herhaalbaarheid (μm) | 2.5 | 2.5 | 2.5 | 3 | |
Gewicht (kg) | 140kg | 190kg | 240kg | 290kg | |
Beeld en Meten | CCD | Digitale HD-camera van 1,2 megapixels | |||
Lens | 0,7-4,5x handmatig ingedeukte zoomlens met feedbacksensor voor vergrotingssignaal | ||||
Vergroting | 18-195X (Alleen ter referentie. Bij verschillende camera's en lenzen zal de vergroting anders zijn.) | ||||
Gezichtsveld | 8,1 ~ 1,3 mm | ||||
Werkafstand | 80mm | ||||
Lineaire schaal resolutie | 0,5 μm (0,1 μm voor optie) | ||||
Aandrijfsysteem | Handmatige bediening van de X-, Y- en Z-as | ||||
Verlichting | Programmeerbaar 4 secties LED-ringoppervlaklicht, parallel LED-contourlicht, 8 secties LED-ringlicht, coaxiaal, voor optie |
Software-overzicht
◉ CAD-bestand invoeren en meten
◉ Flexibel gebruikersprogramma
bedrijfsinformatie
Onze klant en agent
FAQ |
---|
Q1: Bent u een fabriek of een handelsonderneming? |
A1: Wij zijn een fabriek en geven u binnen 24 uur het snelste antwoord. |
Q2: Waar zit uw bedrijf voornamelijk in? |
A2: We zijn voornamelijk produceren Vision meetmachine, Coördinaten meetmachine, CMM & VMM fixturesetc. |
V3: Hoe de juiste specificatie kiezen? |
A3: Zolang u ons de variëteit en grootte van het te meten product vertelt, zal ons professionele team u adviseren over een meetinstrument met geschikte specificaties. |
Q4: Accepteert u service op maat? |
A4: Wees zeker!We kunnen niet alleen typische machines leveren, maar ook de machines die zijn aangepast aan de behoeften van de klant. |
Q5: Wat is uw garantieperiode? |
A5: Onze productgarantieperiode is 1 jaar.Onze productkwaliteit is zeer stabiel, en dat hebben we ook veel verbeterd op sommige breekbare onderdelen.U kunt verzekerd zijn van onze productkwaliteit. |
