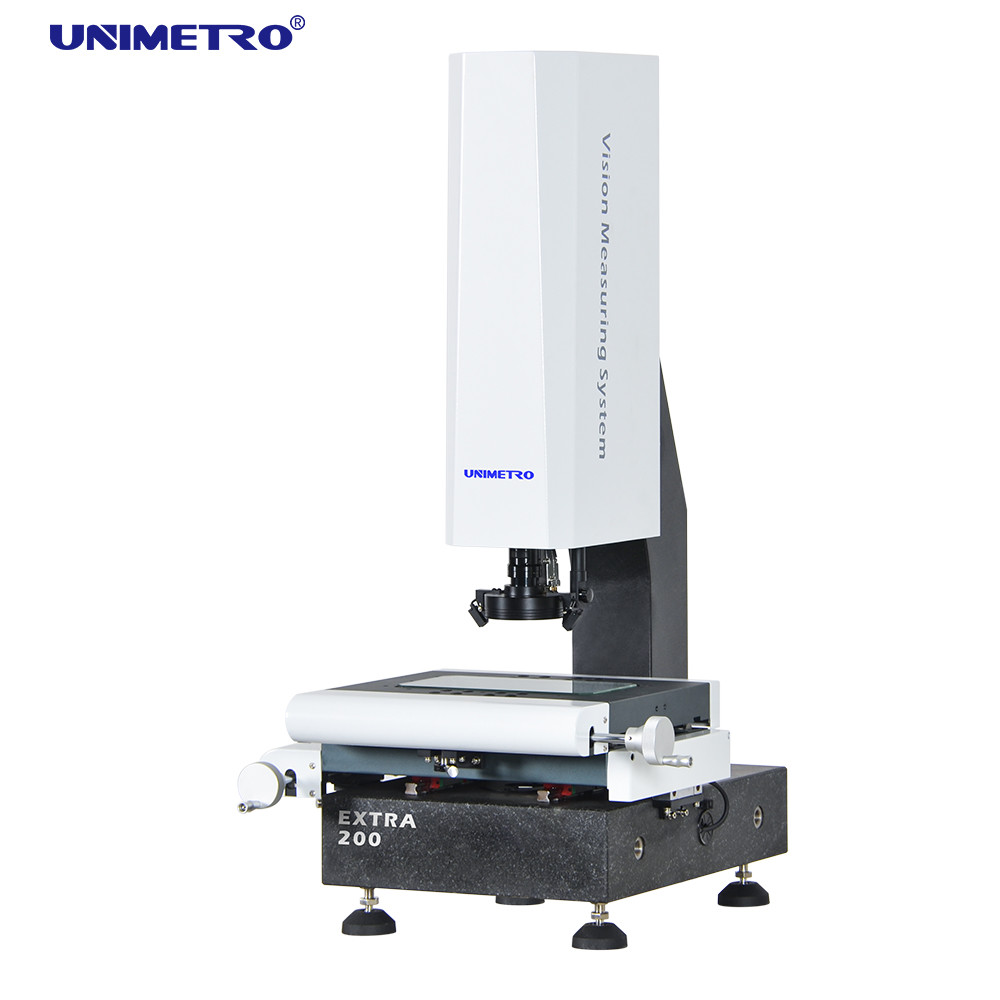

De Semi Autovisie die van de hoekmeting Machine meten

Basisinformatie
Plaats van herkomst: CHINA
Merknaam: UNIMETRO
Certificering: CE,ISO
Modelnummer: Extra
Min. bestelaantal: 1
Prijs: Discussible
Verpakking Details: houten geval
Levertijd: 5~15days
Betalingscondities: L/C, T/T
Levering vermogen: 40
Gedetailleerde informatie
Productnaam: Visie die Machine meten Z asbeweging: Gemotoriseerd
Z de controle van de asbeweging: Toetsenbord, software Nadruk: Automatisch
X, y-Beweging: Hand Afmeting: 550*540*930mm
het meten van waaier: 200*100*150mm Het meten van nauwkeurigheid: 2.5+L/100um
Herhaalbaarheid: 2.5um Gewicht: 150KG
Lineaire Schaalresolutie: 0.5um (0.1um voor optie) CCD-camera: De camera van HD CCD
Hoog licht:

Semi Autovisie die Machine meten

,

Visie die Machine 150kg meten

,

Het Semi Auto de Visie van de hoekmeting Meten


Productomschrijving

Semi Automatische Visie die Machine voor Hoekmeting meten

Beschrijving


Visie die Machine Describtion meten
1) De visie die Machine meten die is een instrument die voor nauwkeurige fysieke afmeting wordt gebruikt, nauwkeurigheid tot micronniveau meten.
2) De visie die Machine meten een optisch meetinstrument die de camera met behulp van om het beeld van het het werkstuk te vangen, analyseert het beeldpixel en berekent de 2D afmeting met de metende software.
3) De EXTRA reeks Visie dieMachine meten is een belangrijk die instrument in uw procédé van de productenkwaliteitscontrole wordt gebruikt. Het verzekert uw nauwkeurigheid van de productenafmeting, maakt uw producten concurrerender.
4) De EXTRA Reeks wordt Visie dieMachine meten ontworpen en door UNIMETRO ontwikkeld, die een populair model geschikt voor het grootste deel van de nauwkeurige 2D afmeting die toepassing en eind meten - gebruikers van de verschillende industrieën, als Vorm, Elektronika, Halfgeleider, Plastic Injectie, 3C-producten, Medische behandeling, Luchtvaart… enz. is.
5) De z-as van EXTRA reeksvisie die Machine meten wordt gevormd met het dichte systeem van de lijn servomotor, om de hoge controle van de nauwkeurigheidsbeweging te bereiken en de autonadrukfunctie, gebruikers kunnen de z-het asbeweging en beeld controleren die zich in de software of het toetsenbord, hoogst verhoging concentreren de het meten efficiency.



Hardeare Configation

◉3 lineaire schalen van de as0.5um resolutie

◉Functie van de hoge prestaties de Autonadruk
◉Compatibel systeem met Renishaw-aanrakingssonde
◉Het aluminiumwerk stadium en hard het anodiseren
◉3 ringen van de 8 sectie LEIDENE controle rings de lichte software en programmeerbaar
◉Van de parallelle lichte weg LEIDENE controle contour de lichte software en programmeerbaar
◉1.2M pixelhd digitale camera
◉De geïntegreerde doos van de kerncontrole
◉Z as gemotoriseerde controle
◉Lineaire de gidsmanier van HIWIN
◉Handimpulsgenerator voor z-de controle van de asbeweging
◉Met Laserindicatoren voor zich het hulp plaatsen en het concentreren
◉0.7-4.5X de hand gedeukte zoomlens met vergrotingssignaal koppelt sensor terug
De Semi Autovisie die van de hoekmeting Machine meten 0



Functies

◉Gemakkelijke kaliberbepaling

◉Veelvoudige hoek wat betreft

◉Het snelle coördinatensysteem plaatsen

◉Compatibel systeem aan volledige lijn van Renishaw-stylis

◉CAD gesteunde module (Facultatief)

◉3D tekeningsoutput
◉Het compatibele systeem van de stersonde
◉het 3D afmeting meten
◉Beeld en aanrakings de sonde combineert het meten
◉Gesteund sonderek (Facultatief)





Parameters

Model EXTRA 200 EXTRA 300 EXTRA 400 EXTRA 500
Afmeting (mm) (L*W*H) 500*540*930 600*740*980 700*840*980 800*940*980
Het meten van waaier (mm) (X*Y*Z) 200*100*150 300*200*200 400*300*200 500*400*200
Het meten van Nauwkeurigheid (μm) 2.5+L/100 2.5+L/100 2.5+L/100 3+L/100
Herhaalbaarheid (μm) 2.5 2.5 2.5 3
Gewicht (kg) 140kg 190kg 240kg 290kg
Beeld en het Meten CCD 200mm (kan volgens de behoeften van klanten worden opgeheven)
Lens Hand gedeukte zoomlens0.7-4.5x/auto zoomlens 1-10X
Vergroting 18-195X (voor slechts verwijzing. Met verschillende camera en lens zal de vergroting verschillend zijn. )
Gebied van Weergeven 8.1~1.3mm
Het werk afstand 108mm
Lineaire schaalresolutie 0,5 μm (0.1μm voor optie)
Drijfsysteem X, y-as handconrol, z-CNC van de as dicht-lijn controle en AUTU-beschikbare NADRUKfuntion
Verlichting Van de programmeerbare 4 secties LEIDENE lichte, parallelle LEIDEN ringsoppervlakte contourlicht, 8 secties LEIDEN ringslicht, coaxiaal, voor optie





Softwarefuncties

De Semi Autovisie die van de hoekmeting Machine meten 1
De software van UNIMETRO INSPECT3D is met gebruikersvriendelijke UI, gemakkelijk te leren,
de krachtige functie, staat de gebruikers toe om het snelle en nauwkeurige meten te bereiken.
De software biedt volledige Engelstalige UI aan, staat ook nieuwe taalontwikkeling toe.
◉Inputcad dossier en maatregel
◉Delenserie en het macro meten
◉Het autonadruk en hoogte meten
◉Het navigeren de functie helpt snel van de plaats bepalend
◉Krachtige geometrische het meten functie
◉Veelvoudige gegevensrapporten en de grafische functie van de gegevensoutput
◉Flexibel gebruikersprogramma
◉Het creëren van verwijzingselementen
◉Krachtige rand die functie ontdekken
◉Ondersteunende veelvoudige externe toebehoren
◉Autoberekening van de elementen geometrische tolerantie
◉Snel en gemakshalve metend ingewikkelde productie
