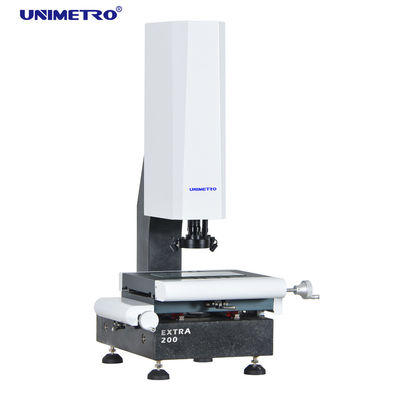

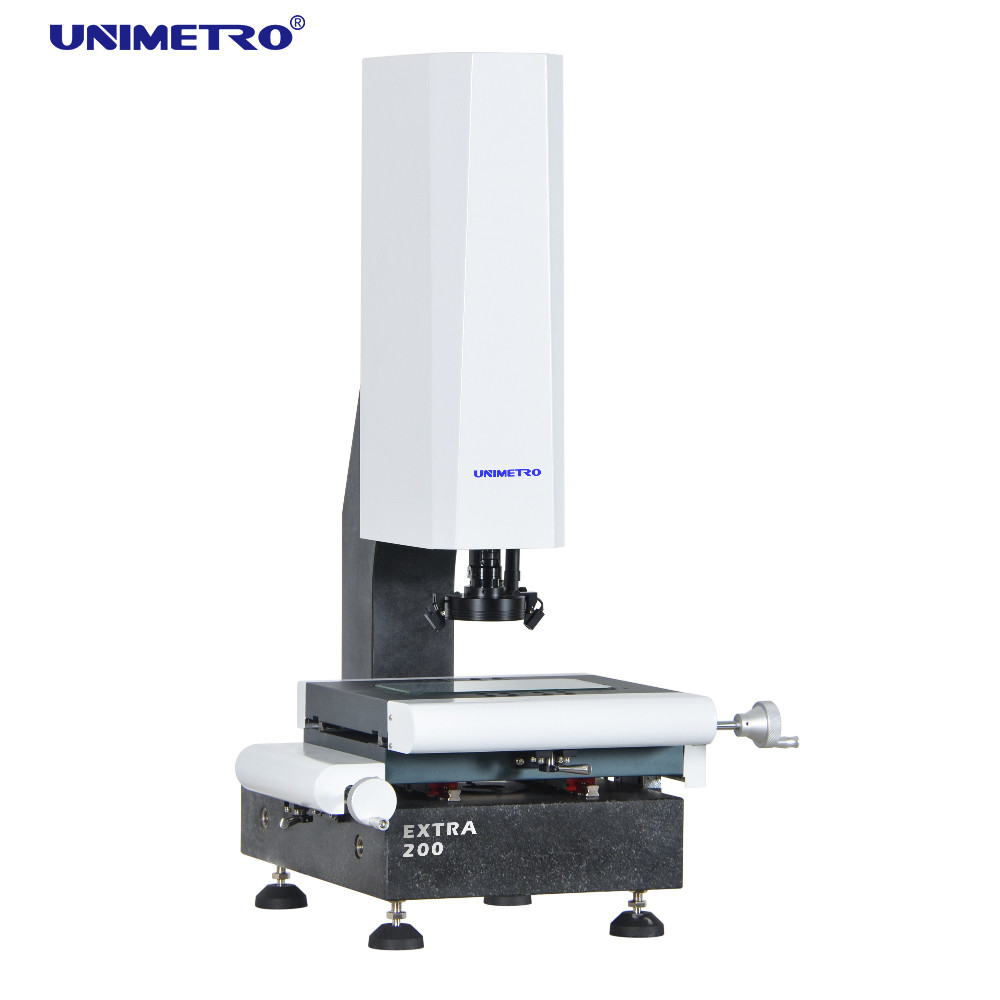

Name: UNIMETRO EXTRA Series Vision Measuring Machine voor nauwkeurige 2D-afmetingen met Z Axis Auto Focus
Brand: Unimetro Precision Machinery Co., Ltd
SKU: Extra
Price: 20,500.00 USD
Availability: InStock

Gedetailleerde informatie

Product Name:	Vision Measuring Machine	Z axis movement:	Motorized
Z axis movement control:	Keyboard, software	Focus:	Automatic
X,Y Movement:	Manual	Dimension:	550540930mm
Measuring range:	200100150mm	Measuring accuracy:	2.5+L/100um
Repeatability:	2.5um	Weight:	150kg
Linear scale resolution:	0.5um(0.1um for option)	CCD camera:	HD CCD camera
Markeren:	Het Materiaal van de visiemeting , 150kg het Materiaal van de visiemeting , Van de de Nauwkeurigheidsvisie van het micronniveau de Metingsmateriaal

Productomschrijving

Handmatige visie meetapparatuur voor hoogtemeting met Z-as Auto Focus

Kenmerken

1) Een visie meetmachine is een instrument dat wordt gebruikt voor nauwkeurige metingen van fysieke afmetingen, met een nauwkeurigheid tot microniveau.
2) Vision Measuring Machine een optisch meetinstrument dat de camera gebruikt om het beeld van het werkstuk vast te leggen, het beeldpixel te analyseren en de 2D-dimensie te berekenen met de meetsoftware.
3) EXTRA-serie Vision Measuring Machine is een belangrijk instrument dat wordt gebruikt in het kwaliteitscontroleproces van uw producten.
4) De EXTRA-serie visie meetmachine is ontworpen en ontwikkeld door UNIMETRO,die een populair model is dat geschikt is voor de meeste nauwkeurige 2D-maatmetingstoepassingen en eindgebruikers uit verschillende industrieën, als vorm, elektronica, halfgeleider, plastic injectie, 3C-producten, medische zorg, luchtvaart... enz.
5) De Z-as van de Vision Measuring Machine van de EXTRA-serie is geconfigureerd met een servomotor in sluiterloop om een hoge nauwkeurigheid van de bewegingsregeling en de automatische scherpstelfunctie te bereiken.Gebruikers kunnen de beweging van de Z-as en het scherpstellen van het beeld in de software of het toetsenbord besturen, de meetdoeltreffendheid aanzienlijk verhogen.

Toepassingsgebied van visuele meetapparatuur

a. Schimmelindustrie
b. Vervaardiging van auto's
c. Medische industrie
d. Mechanische vervaardiging
e. 3C digitale industrie
f. PCB-productie
En zo verder.

Hardwareconfiguratie

3 as 0,5um resolutie lineaire schalen

¢ Hoogwaardige autofocusfunctie

- Compatibel met Renishaw touch probe

¢ Aluminiumwerkstage en hard anodiseren

3 ringen 8 sectie LED ring licht software besturing en programmeerbaar

◉ Parallel light path LED contour light software control and programmable

1.2M pixel HD digitale camera

◉ Integrated core control box

- Z-as gemotoriseerde besturing

◉ HIWIN linear guide way

¢ Handmatige pulsgenerator voor de beweging van de Z-as

Met laserindicatoren voor hulppositionering en scherpstelling

- 0,7-4,5X handmatig geborstelde zoomlens met vergrotingssignaal feedback sensor

¢ Gemakkelijk kalibreren

¢ Meerdere hoeken aanraken

¢ Snel coördinaten systeem instellen

Compatibel met de volledige lijn van Renishaw stylis

¢ CAD-module ondersteund (optioneel)

3D-tekening

3D-afmetingen

️ Ondersteuning van de proefstand (optioneel)

Parameters

Model		Extra 200	Extra 300	Extra 400	Extra 500
Afmeting ((mm)) ((LWH))		500540930	600740980	700840980	800940980
Meetbereik (mm) ((XYZ)		200100150	300200200	400300200	500400200
Metingsnauwkeurigheid (μm)		2.5+L/100	2.5+L/100	2.5+L/100	3+L/100
Herhaalbaarheid (μm)		2.5	2.5	2.5	3
Gewicht (kg)		140 kg	190 kg	240 kg	290 kg
Afbeelding en meting	CCD	200 mm (kan worden verhoogd volgens de eisen van de klant)
	Lens	Handmatig gebroken zoomlens 0,7-4,5X/Auto zoomlens 1-10X
	Vergroting	18-195X (alleen ter referentie. Bij verschillende camera's en objectieven zal de vergroting verschillen.)
	Zichtveld	8.1~1.3 mm
	Werkafstand	108 mm
Resolutie op lineaire schaal		0.5 μm (voor keuze 0,1 μm)
Voersysteem		X- en Y-as handmatig besturen, Z-as met gesloten kring CNC besturen en AUTU FOCUS functie beschikbaar
Verlichting		Programmeerbaar 4 secties LED-ringoppervlak, parallel LED-contourlicht, 8 secties LED-ringlicht, coaxieel, optie

Softwarefuncties

De gebruikers kunnen hierdoor snel en nauwkeurig meten.

De software biedt volledige Engelse taal UI, ook nieuwe taalontwikkeling mogelijk.

Invoer CAD-bestand en maat

¢ Parts array en macro meting

Automatische scherpstelling en hoogte meting

De navigatiefunctie helpt bij het snel lokaliseren

¢ Krachtige meetfunctie voor geometrische meetfuncties

¢ Meerdere gegevensrapporten en grafische gegevensuitvoerfunctie

Flexibel gebruikersprogramma

 Het creëren van referentie-elementen

¢ Krachtige randdetectiefunctie

Ondersteuning van meerdere externe accessoires

Automatische berekening van de geometrische tolerantie van de elementen

¢ Het snel en gemakkelijk meten van ingewikkelde productie

Bedrijfsinformatie

Onze cliënt en agent

Veelgestelde vragen
Q1: Bent u een fabriek of handelsonderneming?
A1: Wij zijn een fabriek en geven u het snelste antwoord binnen 24 uur.
V2: Waar is uw bedrijf hoofdzakelijk in?
A2: We produceren voornamelijk Vision meetmachine, Coördinate meetmachine, CMM & VMM armaturen etc.
V3: Hoe kies ik de juiste specificatie?
A3: Zolang u ons de variëteit en grootte van het te meten product vertelt, adviseert ons professionele team u over meetinstrumenten met geschikte specificaties.
Q4: Accepteert u aangepaste service?
A4: Wees er zeker van! Wij kunnen niet alleen typische machines leveren, maar ook de machines die zijn aangepast aan de behoeften van de klant.
Q5: Wat is uw garantieperiode?
A5: Onze productgarantie is 1 jaar. U kunt er zeker van zijn van de kwaliteit van ons product.

label:

Plaats van herkomst:	CHINA
Merknaam:	UNIMETRO
Certificering:	CE, ISO
Modelnummer:	Extra

Min. bestelaantal:	1
Prijs:	Discussible
Verpakking Details:	houten geval
Levertijd:	5~15days
Betalingscondities:	L/C, T/T
Levering vermogen:	40
