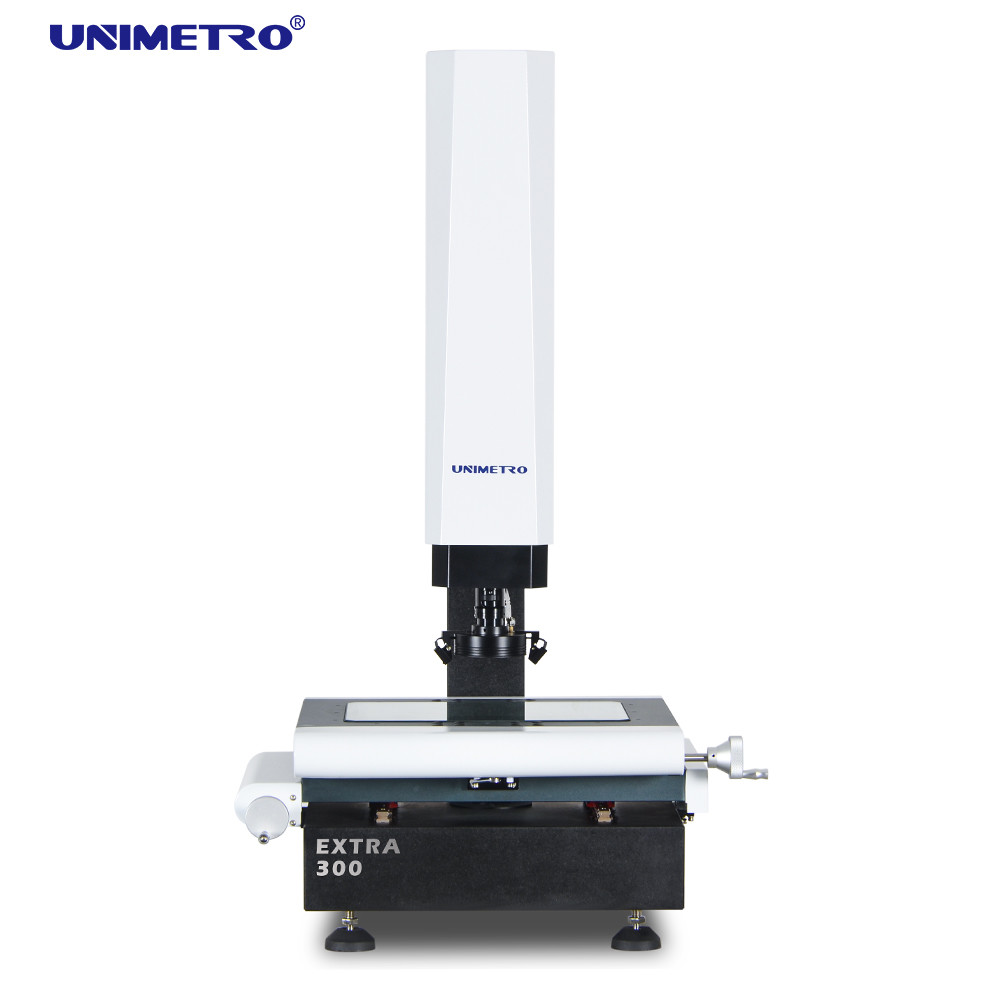

Name: Handmatige bediening van 2D-VMM-machine, uitgerust met Z-as automatische scherpstellingsfunctie
Brand: Unimetro Precision Machinery Co., Ltd
SKU: Extra
Price: 20,500.00 USD
Availability: InStock

Gedetailleerde informatie

Productnaam:	visie die machine meten	Z asbeweging:	Motorrijtuigen
Z de controle van de asbeweging:	Toetsenbord, software	Focus.:	Automatisch
X, y-Beweging:	handmatig	Afmeting:	600740980mm
Measuring range:	300200200mm	Measuring accuracy:	2.5+L/100um
Repeatability:	2.5um	Gewicht:	190 kg
Lineaire schaalresolutie:	0.5um (0.1um voor optie)	Ccd camera:	De camera van HD CCD
Markeren:	2d VMM Machine , Hand VMM Machine , de Machine van 190kg VMM

Productomschrijving

Handleiding 2d VMM-machine kan DAD-tekening invoeren met Z-as Autofocus

VMM Machine Beschrijving

1) VMM Machine is een instrument dat wordt gebruikt voor het nauwkeurig meten van fysieke afmetingen, met een nauwkeurigheid tot op micronniveau.
2) VMM Machine is een optisch meetinstrument dat de camera gebruikt om het beeld van het werkstuk vast te leggen, de beeldpixels te analyseren en de 2D-afmetingen te berekenen met de meetsoftware.
3) EXTRA serie VMM Machine is een belangrijk instrument dat wordt gebruikt in uw kwaliteitscontroleproces van producten. Het zorgt voor de dimensionale nauwkeurigheid van uw producten, waardoor uw producten concurrerender worden.
4) EXTRA Series VMM Machine is ontworpen en ontwikkeld door UNIMETRO, een populair model dat geschikt is voor de meeste nauwkeurige 2D-afmetingen meettoepassingen en eindgebruikers uit verschillende industrieën, zoals mallen, elektronica, halfgeleiders, kunststof spuitgieten, 3C-producten, medische zorg, luchtvaart...etc.
5) De Z-as van de EXTRA serie VMM Machine is geconfigureerd met een gesloten lus servomotor systeem, om een hoge nauwkeurigheid van bewegingscontrole en autofocusfunctie te bereiken, gebruikers kunnen de Z-as beweging en beeld focussering in de software of het toetsenbord bedienen, waardoor de meetefficiëntie aanzienlijk wordt verhoogd.

Toepassingsgebied

a. Vormindustrie
b. Automobielindustrie
c. Medische industrie
d. Mechanische productie
e. 3C digitale industrie
f. PCB-productie
Etc.

Hardware configuratie

◉ 3-assige lineaire schalen met een resolutie van 0,5 um

◉ Hoogwaardige autofocusfunctie

◉ Compatibel met Renishaw tasttaster

◉ Aluminium werktafel en harde anodisering

◉ 3 ringen 8 sectie LED ringlicht software controle en programmeerbaar

◉ Parallel lichtpad LED contourlicht software controle en programmeerbaar

◉ 1,2 M pixel HD digitale camera

◉ Geïntegreerde kernbesturingskast

◉ Z-as gemotoriseerde besturing

◉ HIWIN lineaire geleiding

◉ Handmatige pulsgenerator voor Z-as bewegingscontrole

◉ Met laserindicatoren voor positionering en focussering

◉ 0,7-4,5X handmatige gekartelde zoomlens met vergroting signaal feedback sensor

◉ Eenvoudige kalibratie

◉ Meerdere hoekaanraking

◉ Snelle instelling van het coördinatensysteem

◉ Compatibel met de volledige lijn van Renishaw styli

◉ CAD-module ondersteund (Optioneel)

◉ 3D-tekening output

◉ Star probe compatibel

◉ 3D-afmetingen meten

◉ Beeld- en tasttastercombinatiemeting

◉ Tasttasterrek ondersteund (Optioneel)

Parameters

Model		EXTRA 200	EXTRA 300	EXTRA 400	EXTRA 500
Afmeting (mm) (LBH)		500540930	600740980	700840980	800940980
Meetbereik (mm) (XYZ)		200100150	300200200	400300200	500400200
Meetnauwkeurigheid (μm)		2.5+L/100	2.5+L/100	2.5+L/100	3+L/100
Herhaalbaarheid (μm)		2.5	2.5	2.5	3
Gewicht (kg)		140kg	190kg	240kg	290kg
Beeld en meting	CCD	200 mm (kan worden verhoogd volgens de eisen van de klant)
	Lens	Handmatige gekartelde zoomlens 0,7-4,5X/Auto zoomlens 1-10X
	Vergroting	18-195X ( Alleen ter referentie. Met verschillende camera's en lenzen zal de vergroting anders zijn. )
	Gezichtsveld	8,1~1,3 mm
	Werkafstand	108 mm
Lineaire schaalresolutie		0,5 μm (0,1μm als optie)
Aandrijfsysteem		X, Y-as handmatige bediening, Z-as gesloten lus CNC-besturing en AUTU FOCUS-functie beschikbaar
Verlichting		Programmeerbaar 4 secties LED ring oppervlakte licht, parallel LED contourlicht, 8 secties LED ringlicht, coaxiaal, als optie

Software functies

De UNIMETRO INSPECT3D software heeft een gebruiksvriendelijke gebruikersinterface, is gemakkelijk te leren,

krachtige functie, stelt de gebruikers in staat om snel en nauwkeurig te meten.

De software biedt een volledige Engelse gebruikersinterface en maakt ook de ontwikkeling van nieuwe talen mogelijk.

◉ CAD-bestand invoeren en meten

◉ Onderdelenreeks en macro meting

◉ Autofocus en hoogtemeting

◉ Navigatiefunctie helpt bij snelle lokalisatie

◉ Krachtige geometrische meetfunctie

◉ Meerdere gegevensrapporten en grafische gegevensuitvoerfunctie

◉ Flexibel gebruikersprogramma

◉ Referentie-elementen creëren

◉ Krachtige kantdetectiefunctie

◉ Ondersteuning van meerdere externe accessoires

◉ Automatische berekening van de geometrische tolerantie van de elementen

◉ Het snel en gemakkelijk meten van gecompliceerde productie

Bedrijfsinformatie

Onze klant & Agent

FAQ
V1: Bent u een fabriek of handelsonderneming?
A1: Wij zijn een fabriek en geven u het snelste antwoord binnen 24 uur.
V2: Waar is uw bedrijf voornamelijk in actief?
A2: We produceren voornamelijk Vision meetmachines, coördinaten meetmachines, CMM & VMM armaturen etc.
V3: Hoe kiest u de juiste specificatie?
A3: Zolang u ons de variëteit en grootte van het te meten product vertelt, zal ons professionele team u adviseren over een meetinstrument met geschikte specificaties.
V4: Accepteert u maatwerk?
A4: Zeker! We kunnen niet alleen typische machines leveren, maar ook machines die zijn aangepast aan de behoeften van de klant.
V5: Wat is uw garantieperiode?
A5: De garantieperiode van ons product is 1 jaar. De kwaliteit van ons product is zeer stabiel en we hebben veel verbeterd op sommige breekbare onderdelen. U kunt gerust zijn over de kwaliteit van ons product.

label:

Plaats van herkomst:	CHINA
Merknaam:	UNIMETRO
Certificering:	CE,ISO
Modelnummer:	Extra

Min. bestelaantal:	1 set
Prijs:	Discussible
Verpakking Details:	houten geval
Levertijd:	5~15days
Betalingscondities:	L/C, T/T
Levering vermogen:	40
