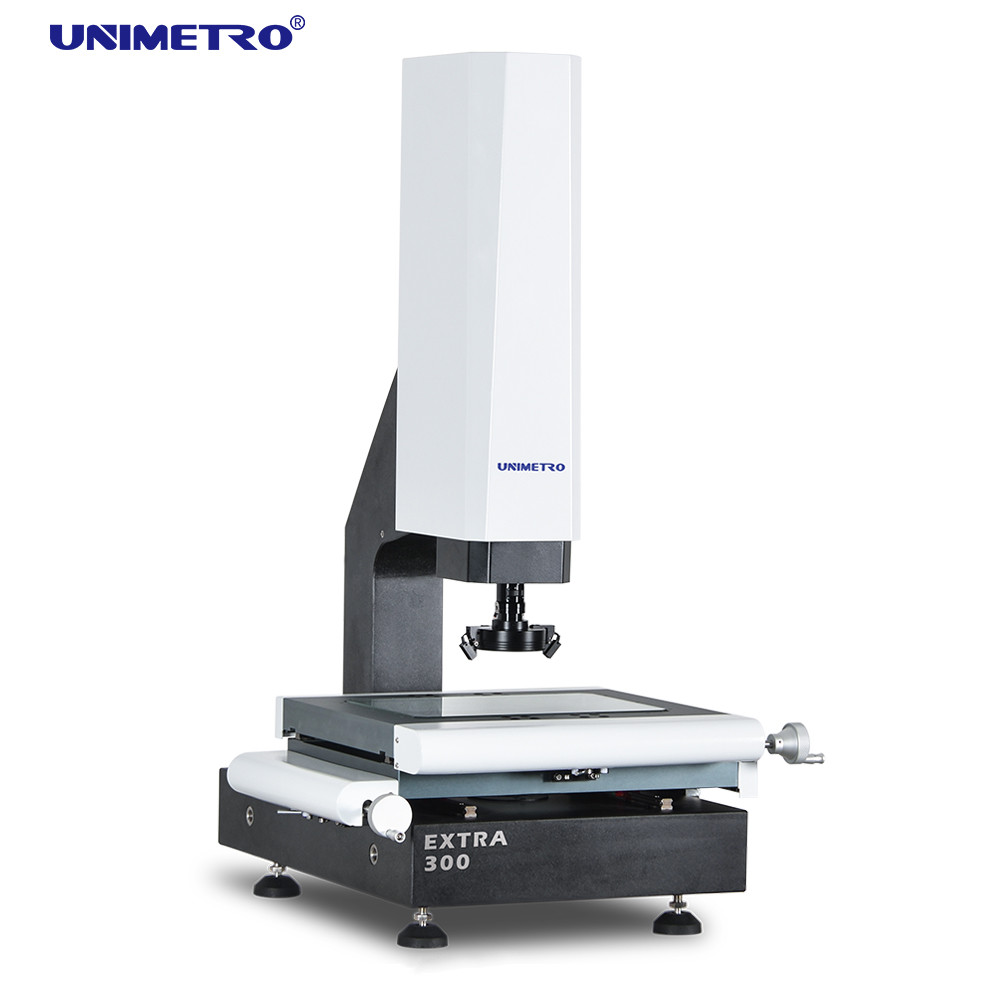

Name: EXTRA Series VMM Machine Nauwkeurige Fysieke Dimensiemeting voor Verschillende Industrieën
Brand: Unimetro Precision Machinery Co., Ltd
SKU: Extra
Price: 20,500.00 USD
Availability: InStock

Gedetailleerde informatie

Product Name:	Vision Measuring Machine	Z axis movement:	Motorized
Z axis movement control:	Keyboard, software	Focus:	Automatic
X,Y Movement:	Manual	Dimension:	600740980mm
Measuring range:	300200200mm	Measuring accuracy:	2.5+L/100um
Repeatability:	2.5um	Weight:	190kg
Linear scale resolution:	0.5um(0.1um for option)	CCD camera:	HD CCD camera
Markeren:	vmm Optisch Meetsysteem , Semi Auto VMM Systeem , Vormindustrie VMM Systeem

Productomschrijving

Semi-automatisch VMM / Optisch Meetsysteem voor Kwaliteitscontrole

Systeemomschrijving

1) VMM-machine is een instrument dat wordt gebruikt voor het nauwkeurig meten van fysieke afmetingen, met een nauwkeurigheid tot op micronniveau.
2) VMM-machine is een optisch meetinstrument dat gebruik maakt van de camera om het beeld van het werkstuk vast te leggen, de beeldpixels te analyseren en de 2D-afmetingen te berekenen met de meetsoftware.
3) EXTRA-serie VMM-machine is een belangrijk instrument dat wordt gebruikt in uw kwaliteitscontroleproces voor producten. Het zorgt voor de nauwkeurigheid van de afmetingen van uw producten, waardoor uw producten concurrerender worden.
4) EXTRA-serie VMM-machine is ontworpen en ontwikkeld door UNIMETRO, een populair model dat geschikt is voor de meeste nauwkeurige 2D-afmetingenmetingen en eindgebruikers uit verschillende industrieën, zoals mallen, elektronica, halfgeleiders, kunststof spuitgieten, 3C-producten, medische zorg, luchtvaart...etc.
5) De Z-as van de EXTRA-serie VMM-machine is geconfigureerd met een gesloten-lus servomotor systeem, om een hoge nauwkeurigheid van bewegingscontrole en autofocusfunctie te bereiken, gebruikers kunnen de Z-as beweging en beeldfocus in de software of het toetsenbord bedienen, waardoor de meetefficiëntie aanzienlijk wordt verhoogd.

Hardwareconfiguratie

EXTRA Series VMM Machine Nauwkeurige Fysieke Dimensiemeting voor Verschillende Industrieën 0

◉ 3-assige lineaire schalen met een resolutie van 0,5 um

◉ Hoogwaardige autofocusfunctie

◉ Compatibel met Renishaw-tasttaster

◉ Aluminium werktafel en harde anodisatie

◉ 3 ringen 8 secties LED-ringlicht softwarebesturing en programmeerbaar

◉ Parallelle lichtpad LED-contourlicht softwarebesturing en programmeerbaar

◉ 1,2 M pixel HD digitale camera

◉ Geïntegreerde kernbesturingskast

◉ Gemotoriseerde Z-as besturing

◉ HIWIN lineaire geleiding

◉ Handmatige pulsgenerator voor Z-as bewegingscontrole

◉ Met laserindicatoren voor positionering en focussering

◉ 0,7-4,5X handmatige zoomlens met signaalfeedbacksensor voor vergroting

◉ Eenvoudige kalibratie

◉ Meervoudige hoekaanraking

◉ Snelle instelling van het coördinatensysteem

◉ Compatibel met de volledige lijn Renishaw-stylus

◉ CAD-module ondersteund (Optioneel)

◉ 3D-tekeninguitvoer

◉ Star-tasttaster compatibel

◉ 3D-afmetingenmeting

◉ Beeld- en tasttastercombinatiemeting

◉ Tasttasterrek ondersteund (Optioneel)

Parameters

Model		EXTRA 200	EXTRA 300	EXTRA 400	EXTRA 500
Afmeting (mm) (LBH)		500540930	600740980	700840980	800940980
Meetbereik (mm) (XYZ)		200100150	300200200	400300200	500400200
Meetnauwkeurigheid (μm)		2,5+L/100	2,5+L/100	2,5+L/100	3+L/100
Herhaalbaarheid (μm)		2,5	2,5	2,5	3
Gewicht (kg)		140kg	190kg	240kg	290kg
Beeld en meting	CCD	200 mm (kan worden verhoogd afhankelijk van de eisen van de klant)
	Lens	Handmatige zoomlens 0,7-4,5X/Automatische zoomlens 1-10X
	Vergroting	18-195X (Alleen ter referentie. Met verschillende camera's en lenzen zal de vergroting anders zijn.)
	Gezichtsveld	8,1~1,3 mm
	Werkafstand	108 mm
Lineaire schaalresolutie		0,5 μm (0,1 μm als optie)
Aandrijfsysteem		X, Y-as handmatige bediening, Z-as gesloten-lus CNC-bediening en AUTU FOCUS-functie beschikbaar
Verlichting		Programmeerbaar 4 secties LED-ringoppervlaklicht, parallel LED-contourlicht, 8 secties LED-ringlicht, coaxiaal, als optie

Softwarefuncties

EXTRA Series VMM Machine Nauwkeurige Fysieke Dimensiemeting voor Verschillende Industrieën 1

◉ CAD-bestand invoeren en meten

◉ Onderdelenreeks en macro-meting

◉ Autofocus en hoogtemeting

◉ Navigatiefunctie helpt bij snelle lokalisatie

◉ Krachtige geometrische meetfunctie

◉ Meerdere gegevensrapporten en grafische gegevensuitvoerfunctie

◉ Flexibel gebruikersprogramma

◉ Referentie-elementen creëren

◉ Krachtige kantdetectiefunctie

◉ Ondersteuning van meerdere externe accessoires

◉ Automatische berekening van de geometrische tolerantie van de elementen

◉ Complexe productie snel en gemakkelijk meten

Bedrijfsinformatie

Onze klant & agent

FAQ
V1: Bent u een fabriek of handelsonderneming?
A1: Wij zijn een fabriek en geven u het snelste antwoord binnen 24 uur.
V2: Waar is uw bedrijf voornamelijk in gespecialiseerd?
A2: We produceren voornamelijk Vision-meetmachines, coördinatenmeetmachines, CMM & VMM-armaturen etc.
V3: Hoe kiest u de juiste specificatie?
A3: Zolang u ons de variëteit en grootte van het te meten product vertelt, zal ons professionele team u adviseren over een meetinstrument met geschikte specificaties.
V4: Accepteert u maatwerk?
A4: Zeker! We kunnen niet alleen typische machines leveren, maar ook machines die zijn aangepast aan de behoeften van de klant.
V5: Wat is uw garantieperiode?
A5: De garantieperiode van ons product is 1 jaar. De kwaliteit van ons product is zeer stabiel en we hebben improved veel verbeterd op sommige breekbare onderdelen. U kunt gerust zijn over de kwaliteit van ons product.

label:

Plaats van herkomst:	CHINA
Merknaam:	UNIMETRO
Certificering:	CE, ISO
Modelnummer:	Extra

Min. bestelaantal:	1
Prijs:	Discussible
Verpakking Details:	houten geval
Levertijd:	5~15days
Betalingscondities:	L/C, T/T
Levering vermogen:	40
