Het Type van Ce Compacte CNC Optische Visie die Systeem meten

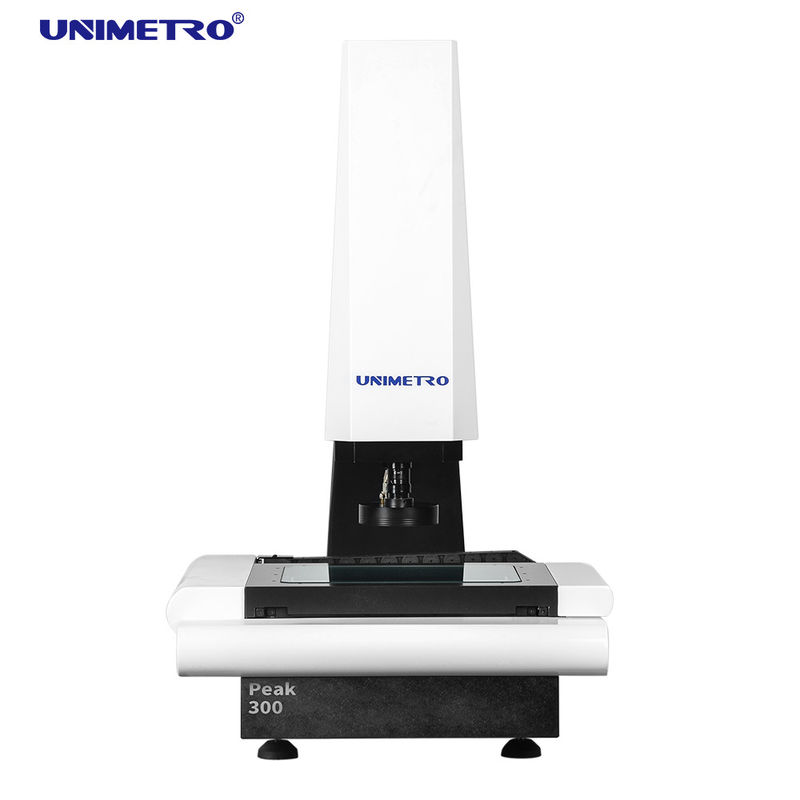

CE Compact Type CNC Optical Vision Measuring System

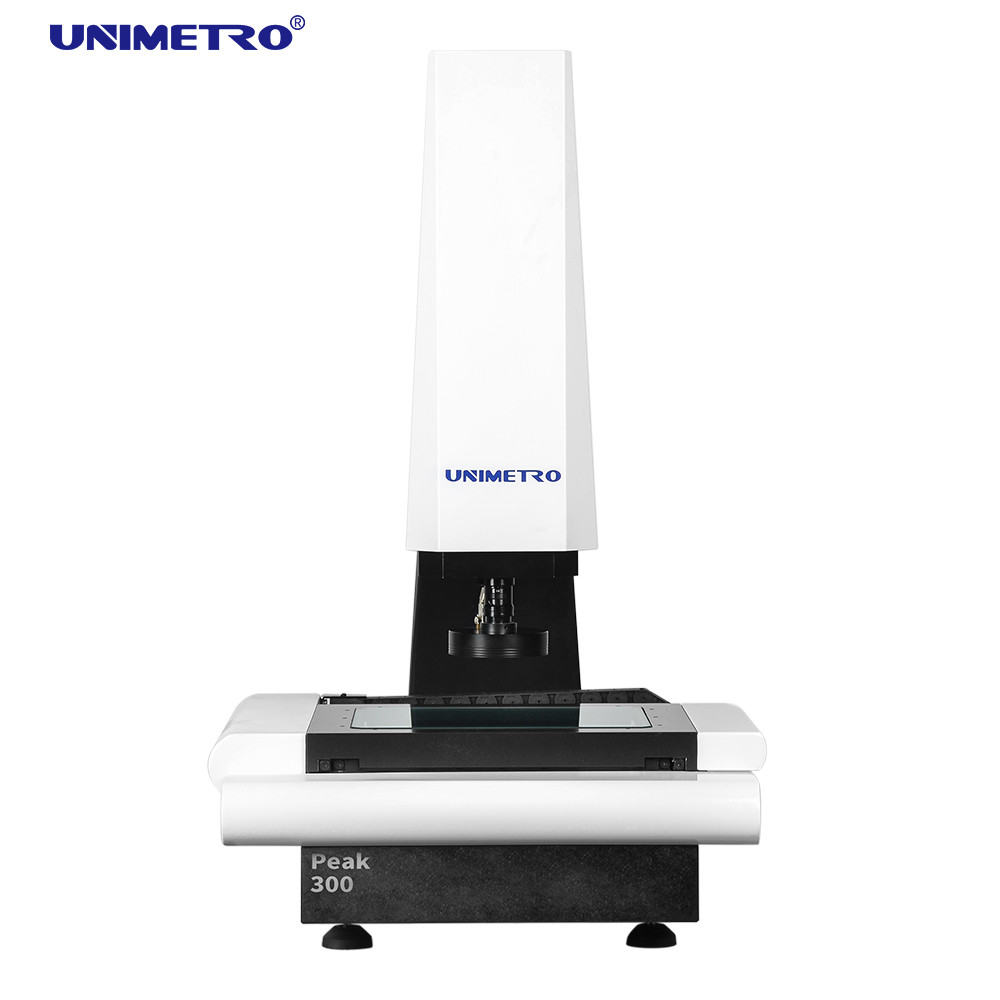

CE Compact Type CNC Optical Vision Measuring System

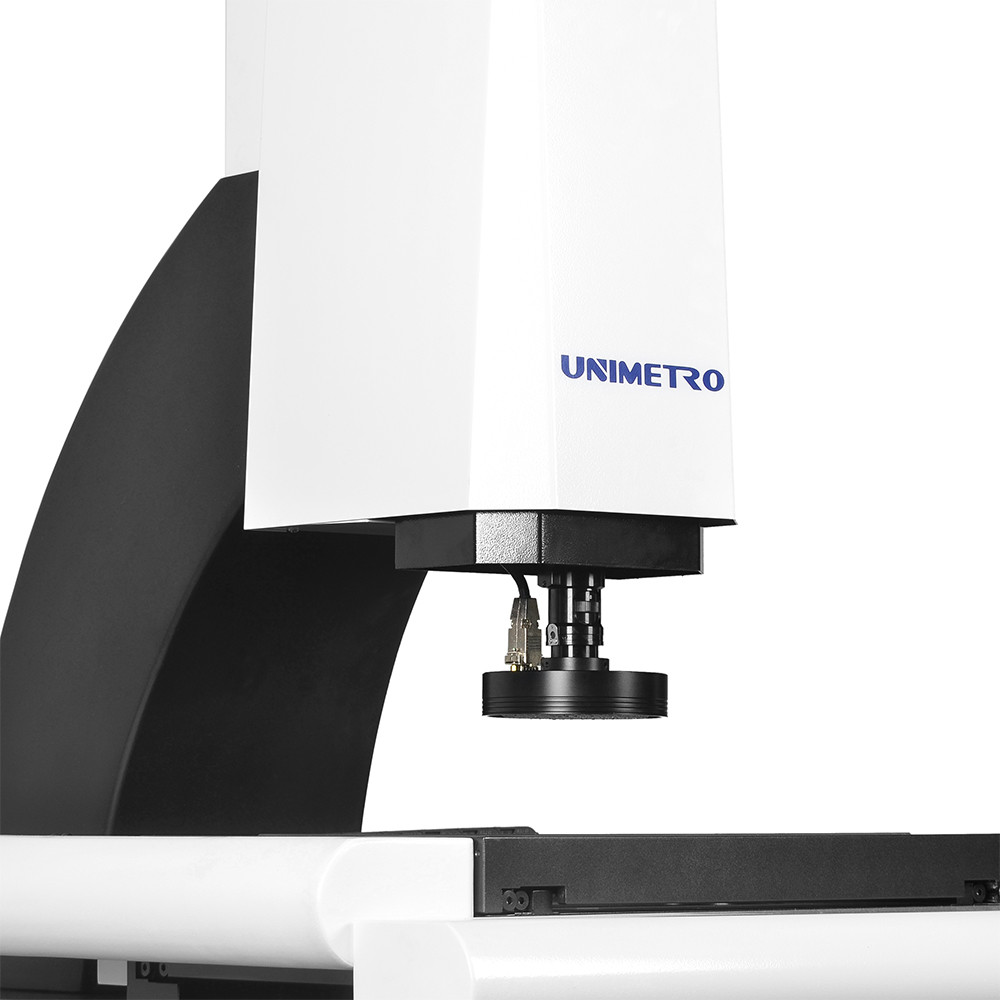

CE Compact Type CNC Optical Vision Measuring System CE Compact Type CNC Optical Vision Measuring System
Basisinformatie
Plaats van herkomst: CHINA
Merknaam: UNIMETRO
Certificering: CE ISO
Modelnummer: PIEK
Min. bestelaantal: 1
Prijs: Discussible
Verpakking Details: houten geval
Levertijd: 10~20days
Betalingscondities: L/C, T/T
Levering vermogen: 30 per Maand
Beste prijs Contact nu
Gedetailleerde informatie
Dimensie: 810*610*1055mm Meetbereik: 300*200*200mm
Nauwkeurigheid: 3+L/200um herhaalbaarheid: 3um
Gewicht: 330kg Camera: CCD-camera van industriële kwaliteit
Lens: 0.7-4.5X Werkafstand: 108mm
Linearscaleresolutie: 0.0005mm Garantie: 24 maanden
Hoog licht:

Compacte Typevisie die Systeem meten

,

CNC Visie die Systemen meten

,

Ce-Visie die Systeem meten

Productomschrijving

Compact type CNC optische meetapparatuur / vision-meetsystemen


Optische meetapparatuur is een instrument dat wordt gebruikt voor het nauwkeurig meten van fysieke dimensies, nauwkeurigheid tot op micronniveau.Vision-meetmachine een optisch meetinstrument dat de camera gebruikt om het beeld van het werkstuk vast te leggen, de beeldpixel te analyseren en de 2D-dimensie te berekenen met de meetsoftware.
CNC optische meetapparatuur is een krachtig meetinstrument voor afmetingen dat is ontworpen voor het kwaliteitscontroleproces van massaproductie.Het is geconfigureerd met krachtige software die het meetproces programmeerbaar maakt, gebruikers kunnen grote hoeveelheden producten bereiken die volledig automatisch worden gemeten.Optische meetapparatuur uit de PEAK-serie is een economisch model van volautomatische CNC-visie, ontwikkeld door UNIMETRO.
Dankzij het eenvoudige en geïntegreerde ontwerp kunnen we de machine tegen lagere kosten bouwen, terwijl de hoge meetnauwkeurigheid en de beste prestaties behouden blijven.Gebruikers kunnen genieten van het voordeel van hoge efficiëntie en arbeidskostenbesparing van een volledige CNC Vision-meetmachine met een zeer lage prijs.



Hardware configuratie

◉ Lineaire schalen met 3 assen en een resolutie van 0,5um
◉ Hoogwaardige autofocusfunctie
◉ Aluminium werktafel en hard anodiseren

◉ Compatibel met Renishaw schakelende meettaster (optioneel)
◉ 3 ringen 8 sectie LED ringlicht software controle en programmeerbaar
◉ Parallel lichtpad LED contourlicht softwarematig aan te sturen en programmeerbaar
◉ Confocale vezelverplaatsingssensor (optioneel)
◉ HIWIN lineaire geleidingsmanier
◉ Z-as gemotoriseerde besturing
◉ Geïntegreerde kernbesturingskast
◉ CCD-camera van industriële kwaliteit
◉ Handmatige pulsgenerator voor Z-as bewegingscontrole
◉ Met laserindicatoren voor hulppositionering en scherpstelling (optioneel)
◉ 0,7-4,5x handmatig gedeukte zoomlens met feedbacksensor voor vergrotingssignaal
Het Type van Ce Compacte CNC Optische Visie die Systeem meten 0



Toepassing optische meetapparatuur

1) De PEAK-serie beeldmeetapparatuur is compatibel met de volledige reeks Omron-vezelmeetsensoren, die bieden;Meer mogelijkheid van nauwkeurig meetvereiste.



2) Stabiele metingen van hellende of gebogen oppervlakken
3) Stabiele metingen van verschillende materiaalsoorten
4) Stabiele metingen van gladde of grove oppervlakken

5) Beeldmeetapparatuur uit de PEAK-serie is compatibel met de Renishaw schakelende meettaster als optionele configuratie.Gebruikers kunnen eenvoudig de 2D- en 3D-meetfunctie in één machine realiseren.
6) De software kan de offset tussen de optische lens en de schakelende sonde berekenen en zorgt ervoor dat alle meetresultaten binnen één coördinatensysteem vallen.De meetresultaten kunnen worden uitgevoerd als 3D-tekening voor reverse engineering.


Softwarefuncties voor optische meetapparatuur
De UNIMETRO INSPECT3D-software heeft een gebruiksvriendelijke gebruikersinterface, is gemakkelijk te leren, heeft een krachtige functie en stelt gebruikers in staat om snel en nauwkeurig te meten.
De software biedt een volledig Engelstalige gebruikersinterface en maakt ook nieuwe taalontwikkeling mogelijk.

◉ CAD-bestand invoeren en meten
◉ Onderdelenarray en macrometing
◉ Autofocus en hoogtemeting
◉ De navigatiefunctie helpt bij het snel lokaliseren
◉ Krachtige geometrische meetfunctie
◉ Meerdere gegevensrapporten en grafische gegevensuitvoerfunctie
◉ Flexibel gebruikersprogramma
◉ Creëren van referentie-elementen
◉ Krachtige randdetectiefunctie
◉ Ondersteuning van meerdere externe accessoires
◉ Automatische berekening van de geometrische tolerantie van de elementen
◉ Gecompliceerde productie snel en gemakkelijk meten


Parameters

Model

PIEK 300

PIEK 400

Afmeting (mm) (L*B*H)

850*650*1060

1000*800*1080

Meetbereik (mm) (X*Y*Z)

300*200*200

400*300*200

Nauwkeurigheid (μm)

3+L/200

3+L/200

Herhaalbaarheid (μm)

3

3

Gewicht (kg)

120

150

Camera

Analoge CCD-camera van industriële kwaliteit en SV2000E-videokaart

Lens

Handmatig gedeukte zoomlens 0,7-4,5X / 0,7-4,5X handmatige zoomlens met signaalfeedback (optioneel) / automatische zoomlens (optioneel)

Vergroting

18-188X (Verschillende combinatie van camera en lens leidt tot ander vergrotingsbereik

gezichtsveld

8,1-1,3 mm (verschillende combinaties van camera en lens leiden tot ander gezichtsveldbereik)

Werkafstand

108mm

Lineaire schalen resolutie

0.0005mm

Verlichting

Programmeerbaar 3 ringen, 8 secties oppervlakteringlicht, programmeerbaar parallel contourlicht



bedrijfsinformatie


Visual Measurement Machine
Visual Measurement Machine
Visual Measurement Machine
Visual Measurement Machine

Onze klant en agent

Visual Measurement Machine
Visual Measurement Machine
FAQ
Visual Measurement MachineQ1: Bent u een fabriek of een handelsonderneming?
Visual Measurement MachineA1: Wij zijn een fabriek en geven u binnen 24 uur het snelste antwoord.
Visual Measurement MachineQ2: Waar zit uw bedrijf voornamelijk in?
Visual Measurement MachineA2: We zijn voornamelijk produceren Vision meetmachine, Coördinaten meetmachine, CMM & VMM fixturesetc.
Visual Measurement MachineV3: Hoe de juiste specificatie kiezen?
Visual Measurement MachineA3: Zolang u ons de variëteit en grootte van het te meten product vertelt, zal ons professionele team u adviseren over een meetinstrument met geschikte specificaties.
Visual Measurement MachineQ4: Accepteert u service op maat?
Visual Measurement MachineA4: Wees zeker!We kunnen niet alleen typische machines leveren, maar ook de machines die zijn aangepast aan de behoeften van de klant.
Visual Measurement MachineQ5: Wat is uw garantieperiode?
Visual Measurement MachineA5: Onze productgarantieperiode is 1 jaar.Onze productkwaliteit is zeer stabiel, en dat hebben we ook
veel verbeterd op sommige breekbare onderdelen.U kunt verzekerd zijn van onze productkwaliteit.
