Productnaam: | Beeld Meetinstrument | Afmeting: | 1700*1200*1750 |
---|---|---|---|
het meten van waaier: | 600*500*300mm | Het meten van nauwkeurigheid: | 3+L/200um |
Herhaalbaarheid: | 3 | Lineaire Schaalresolutie: | 0.1um |
Drijfsysteem: | CNC controle, dicht-lijnac Servo drijfsysteem, bedieningshendel, muis of toetsenbordcontrole | Verlichting: | 5-ring, 8-gezoem |
Hoog licht: | het Meetinstrument van het resolutie0.1um Beeld,25Kg beeld Meetinstrument,UNIMETRO beeld Meetinstrument |

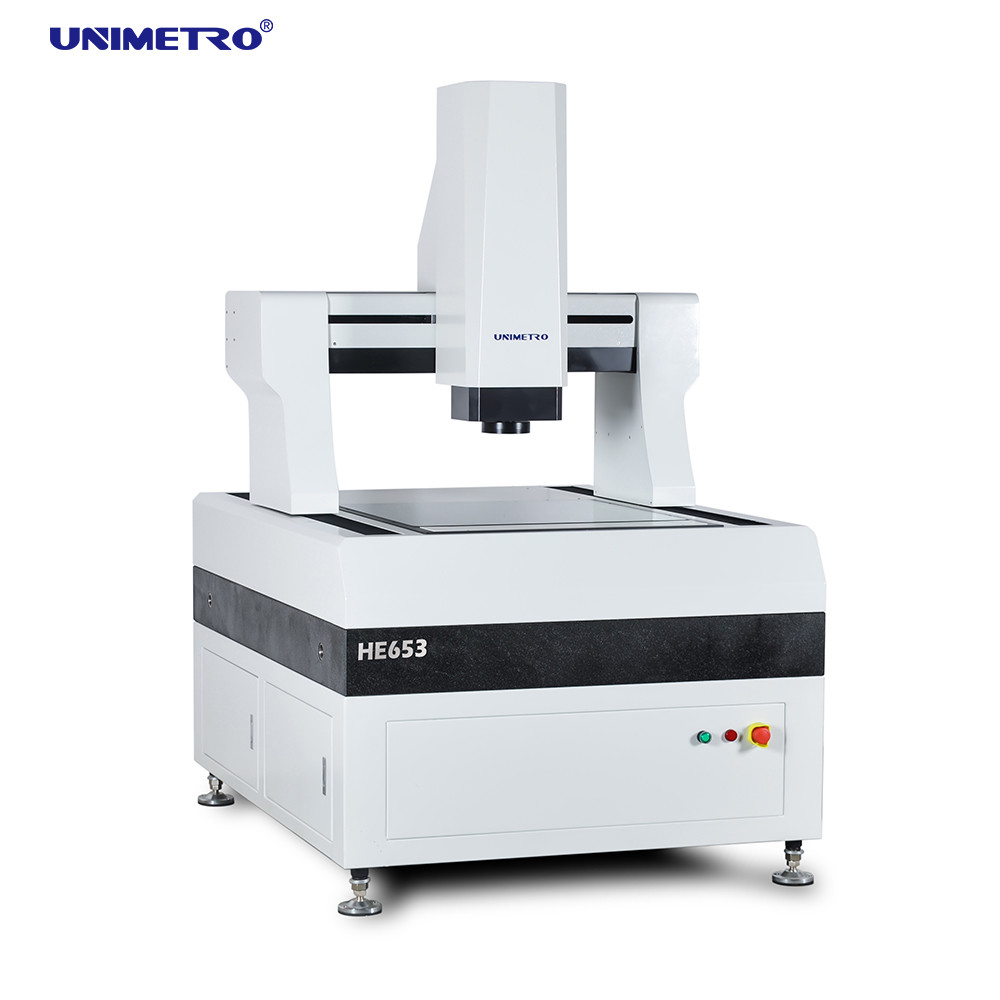

Hij wordt het type van reeksbrug volledig automatisch Beeld Meetinstrument speciaal ontworpen voor high-precision en op grote schaal meting. Het keurt volledig gesloten mobiele brugstructuur goed om het metingswerk vast te houden. Het combineert high-precision en hoog rendement organisch om de geometrische parameters van diverse producten effectief te ontdekken. Het wordt hoofdzakelijk gebruikt in de industrieën als: PCB-kringsraad, koper bekleed laminaat, vlakglas, vloeibare kristalmodule, messenvorm, isolerend materiaal, het metaal van het precisieblad etc.
Hardwareeigenschappen
>> de goedgekeurde gehele gesloten structuur van de kader bewegende brug, bevestigde het metende werkstuk, de grote lagercapaciteit, en de goede prestatiesprestaties.
Configuratie
>> open grating heerser, resolutie 0.1um, hoge precisie en goede stabiliteit.
Facultatieve Multi-sensor van het beeld Meetinstrument voor 3D Meting

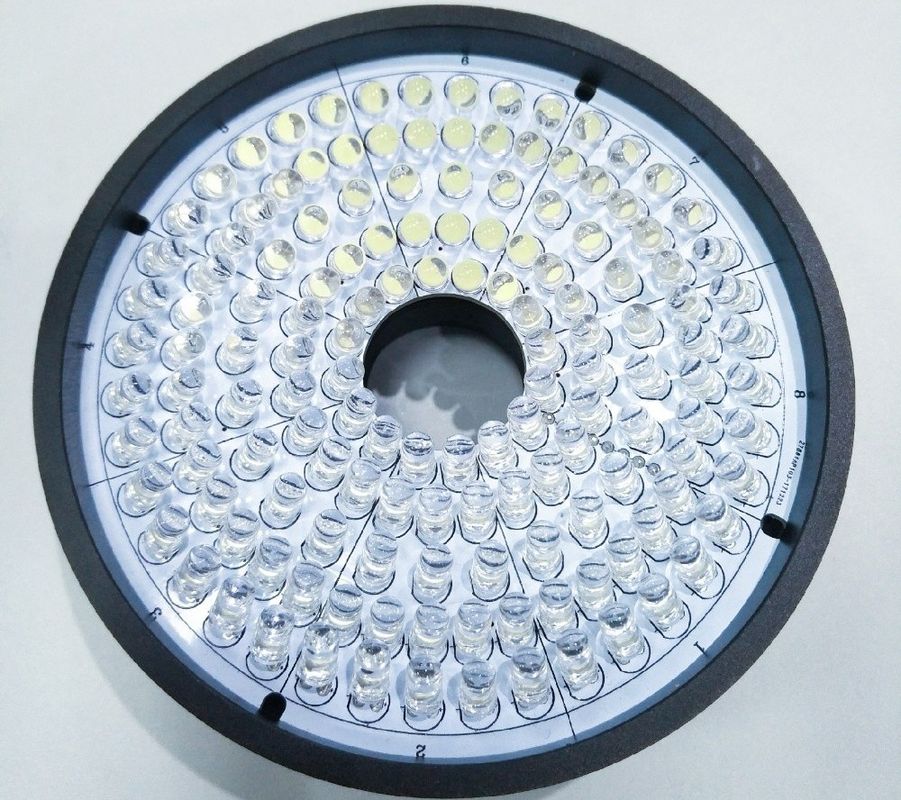

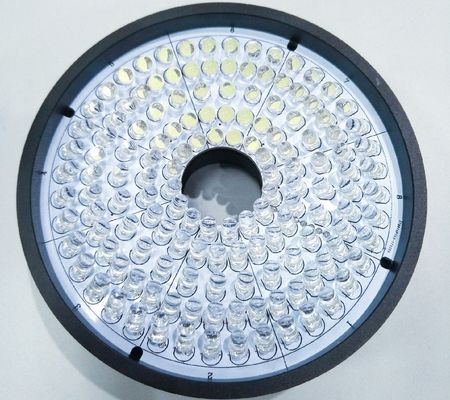

Verlichting: de secties van de LEIDENE van 4/8/40 het licht oppervlaktering; 48 secties 4 kleuren LEIDEN ringslicht; Beweegbare 4 kleuren LEIDEN ringslichtLens: Hand gedeukte zoomlens; Autozoomlens, Hand gedeukte zoomlens met coaxiaal licht; Autozoomlens met coaxiaal licht.
Aanrakingssonde: Renishawmcp uitrustingen, die fout meten <>
Lasersensor: KEYENCE-de sensor van de niet-contactlaser; Witte lichte metende sensor.
Parameters
Model | HIJ 652 | HE862 | HE1080 | HE1210 | HE1512 | HE1812 |
X, y-Reis (mm) | 500*600 | 600*800 | 800*1000 | 1000*1200 | 1200*1500 | 1200*1800 |
Z-as Reis (mm) | 200 (kan volgens de behoeften van klanten worden opgeheven) |
|||||
Ladingscapaciteit | ong. 35 kg |
|||||
Afmeting (mm) | 1700*1180*1750 | 1700*1280*1750 | 1900*1480*1750 | 2100*1680*1750 | 2500*1880*1750 | 2700*1880*1750 |
Gewicht (kg) | 1500 | 1800 | 2900 | 3200 | 4400 | 4800 |
Resolutie | 0.5μm (0.1um voor optie) |
|||||
Camera | 2M HD GIGA digitale camera | |||||
Zoomlens | de professionele autovergroting van de zoomlenszoomlens: 1~10X | |||||
Videovergroting | 18~195X (volgens de verschillende modellen van de geselecteerde camera, zal zijn vergroting veranderen; de daadwerkelijke vergroting is onderworpen aan de gemeten gegevens) | |||||
Gezichtsveld | 8.1~1.3mm (volgens de verschillende passende regelingen van camera en lens, zal het gebied van mening dienovereenkomstig veranderen, en het daadwerkelijke gebied van mening is onderworpen aan de gemeten gegevens) | |||||
Accuracy* | ≤ (3+L/200) μm | |||||
Verlichting | Programmeerbare 5 bellen 8 secties LEIDENE oppervlakteverlichting (40 secties bellen het lichte, Coaxiale lichte, beweegbare multilicht van de kleurenring voor optie) |
Bedrijfsinformatie
Onze Client&Agent
FAQ |
---|
Q1: Bent u een fabriek of een handelsmaatschappij? |
A1: Wij zijn een fabriek en het geven van u het snelste antwoord in 24 uren. |
Q2: Wat is hoofdzakelijk binnen uw bedrijf? |
A2: Wij zijn hoofdzakelijk opbrengsvisie metend machine, Coördinaat die machine, CMM&VMM meten fixturesetc. |
Q3: Hoe te om de Aangewezen Specificatie te kiezen? |
A3: Zolang u vertelt ons verscheidenheid en dat de grootte van product wordt gemeten, zou ons professioneel team u van meetinstrument van geschikte specificaties adviseren. |
Q4: Keurt u de aangepaste dienst goed? |
A4: Zeker ben! Wij kunnen niet alleen typische die machines, maar ook de machines verstrekken aan de behoeften van de klant worden aangepast. |
Q5: Wat is uw garantieperiode? |
A5: Onze periode van de productgarantie is 1 jaar. Onze productkwaliteit is zeer stabiel, en wij hebben verbeterde een partij op sommige breekbare delen. U kunt rusten verzekerd van onze productkwaliteit. |
