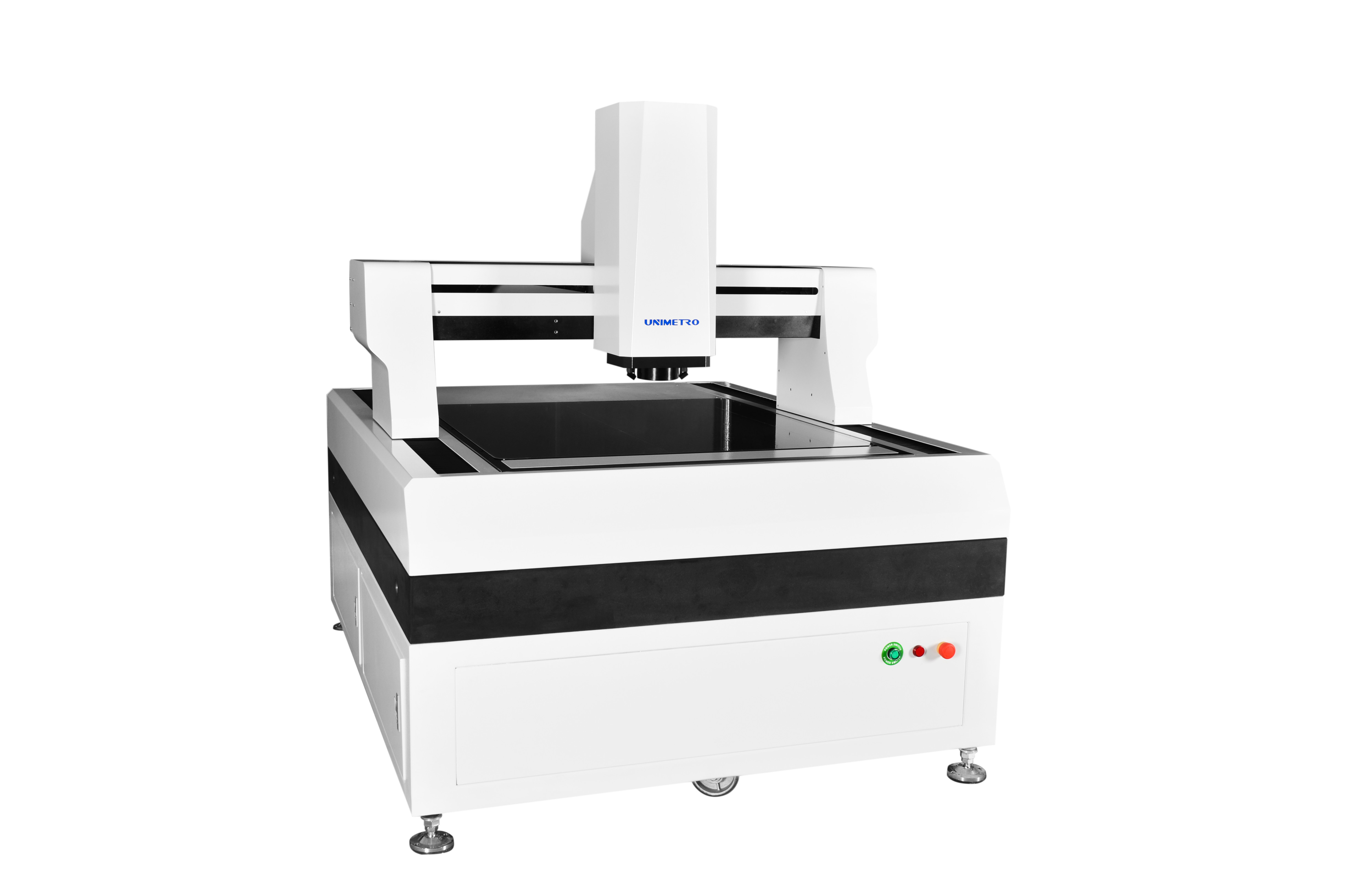

De grote Machine van de Visiemeting met Gesloten Lijn Servomotor

Basisinformatie
Plaats van herkomst: CHINA
Merknaam: UNIMETRO
Certificering: CE,ISO
Modelnummer: HIJ
Min. bestelaantal: 1
Prijs: Discussible
Verpakking Details: houten geval
Levertijd: 20~25days
Betalingscondities: L/C, T/T
Levering vermogen: 10
Gedetailleerde informatie
Productnaam: visie die systemen meten Afmeting: 1900*1480*1750mm
het meten van waaier: 800*1000*200mm Het meten van nauwkeurigheid: 3+L/200um
Herhaalbaarheid: 3um Lineaire Schaalresolutie: 0.1um
Drijfsysteem: CNC controle, dicht-lijnac Servo drijfsysteem, bedieningshendel, muis of toetsenbordcontrole Verlichting: Programmeerbare 8 secties LEIDENE rings lichte parallelle LEIDEN contourlicht
Hoog licht:

De grote Machine van de Visiemeting

,

De Machine van de visiemeting met Gesloten Lijn

,

De Machine Servomotor van de visiemeting


Productomschrijving

Grote Groottevisie die Systemen met Gesloten Lijn Servomotor meten



Hij wordt reeks van Visie die van de hoog rendement de Grote Grootte Systemen meten speciaal ontworpen voor high-precision en op grote schaal meting. Het keurt volledig gesloten mobiele brugstructuur goed om het metingswerk vast te houden. Het combineert high-precision en hoog rendement organisch om de geometrische parameters van diverse producten effectief te ontdekken. Momenteel, wordt het hoofdzakelijk gebruikt in PCB-kringsraad, koper bekleed laminaat, vlakglas, vloeibare kristalmodule, messenvorm, isolerend materiaal, het metaal van het precisieblad en andere industrieën.





Beschrijving

Visie die Ontwerp van de Systemen het Hoge Stijve Structuur meet
>> de gehele gesloten structuur van de kader bewegende brug wordt goedgekeurd, wordt het metende werkstuk bevestigd, is de lagercapaciteit groot, en de motieprestaties zijn goed.
>> introduceer de eindige technologie van de elementenanalyse in mechanisch ontwerp om hoge starheid en hoge precisie mechanische structuur te verzekeren.
>> rang 000 granietbasis, weerstand met hoge weerstand, corrosie en goede stabiliteit.
>> controle van de de oppervlaktebehandelings de worktable, snelle en flexibele actie van het aluminiumoxyde, duurzaam en mooi.

Visie die de Configuratie van de Systemen Hoge Precisie meten
Open grating van >> RENISHAW heerser, resolutie 0.5um, hoge precisie en goede stabiliteit.
>> spoor van de precisie verzekeren het lineaire gids, de balschroef van molen en AC de servomotor de stabiliteit van het plaatsen nauwkeurigheid van machinesysteem.
>> 2M digitale camera van Giga van de pixel high-definition kleur voldoet aan de vereisten van duidelijke observatie en stabiele meting.
high-definition optische lens van >> 6.5x, nauwkeurig automatisch gezoem, één pixelcorrectie.
>> programmeerbare 5 ring 8 streek LEIDENE oppervlakte lichtbron, transmissie van de parallelle LEIDENE het systeem contour lichtbron, de intelligente aanpassing van de 256 niveauhelderheid.
>> volledige ascnc controle, AC de volledige gesloten aandrijving van de lijn servomotor.





Parameters

Model

HIJ 652

HE862

HE1080

HE1210

HE1512

HE1812

X, y-Reis (mm)

500*600

600*800

800*1000

1000*1200

1200*1500

1200*1800

Z-as Reis (mm)

200 (kan volgens de behoeften van klanten worden opgeheven)

Ladingscapaciteit

ong. 35 kg

Afmeting (mm)

1700*1180*1750

1700*1280*1750

1900*1480*1750

2100*1680*1750

2500*1880*1750

2700*1880*1750

Gewicht (kg)

1500

1800

2900

3200

4400

4800

Resolutie

0.5μm (0.1um voor optie)

Camera

2M HD GIGA digitale camera

Zoomlens

de professionele autovergroting van de zoomlenszoomlens: 1~10X

Videovergroting

18~195X (volgens de verschillende modellen van de geselecteerde camera, zal zijn vergroting veranderen; de daadwerkelijke vergroting is onderworpen aan de gemeten gegevens)

Gezichtsveld

8.1~1.3mm (volgens de verschillende passende regelingen van camera en lens, zal het gebied van mening dienovereenkomstig veranderen, en het daadwerkelijke gebied van mening is onderworpen aan de gemeten gegevens)

Accuracy*

≤ (3+L/200) μm

Verlichting

Programmeerbare 5 bellen 8 secties LEIDENE oppervlakteverlichting (40 secties bellen het lichte, Coaxiale lichte, beweegbare multilicht van de kleurenring voor optie)






Bedrijfsinformatie

Visuele Metingsmachine
Visuele Metingsmachine
Visuele Metingsmachine
Visuele Metingsmachine

Onze Client&Agent

 Visuele Metingsmachine
Visuele Metingsmachine
FAQ
Visuele Metingsmachine  Q1: Bent u een fabriek of een handelsmaatschappij?
Visuele Metingsmachine  A1: Wij zijn een fabriek en het geven van u het snelste antwoord in 24 uren.
Visuele Metingsmachine  Q2: Wat is hoofdzakelijk binnen uw bedrijf?
Visuele Metingsmachine  A2: Wij zijn hoofdzakelijk opbrengsvisie metend machine, Coördinaat die machine, CMM&VMM meten fixturesetc.
Visuele Metingsmachine  Q3: Hoe te om de Aangewezen Specificatie te kiezen?
Visuele Metingsmachine  A3: Zolang u vertelt ons verscheidenheid en dat de grootte van product wordt gemeten, zou ons professioneel team u van meetinstrument van geschikte specificaties adviseren.
Visuele Metingsmachine  Q4: Keurt u de aangepaste dienst goed?
Visuele Metingsmachine  A4: Zeker ben! Wij kunnen niet alleen typische die machines, maar ook de machines verstrekken aan de behoeften van de klant worden aangepast.
Visuele Metingsmachine  Q5: Wat is uw garantieperiode?
Visuele Metingsmachine  A5: Onze periode van de productgarantie is 1 jaar. Onze productkwaliteit is zeer stabiel, en wij hebben
verbeterde een partij op sommige breekbare delen. U kunt rusten verzekerd van onze productkwaliteit.
