Materiaal van de hoge Precisie het Optische Meting voor Plaatglas

Basisinformatie
Plaats van herkomst: CHINA
Merknaam: UNIMETRO
Certificering: CE,ISO
Modelnummer: HIJ
Min. bestelaantal: 1
Prijs: Discussible
Verpakking Details: houten geval
Levertijd: 20~25days
Betalingscondities: L/C, T/T
Levering vermogen: 10
Gedetailleerde informatie
Productnaam: Beeld Meetinstrument Afmeting: 1900*1480*1750mm
het meten van waaier: 800*1000*200mm Het meten van nauwkeurigheid: 3+L/200um
Herhaalbaarheid: 3 Lineaire Schaalresolutie: 0.1um
Drijfsysteem: CNC controle, dicht-lijnac Servo drijfsysteem, bedieningshendel, muis of toetsenbordcontrole Verlichting: 5-ring, 8-sectie LEIDEN ringslicht
Hoog licht:

1500Kg optisch Metingsmateriaal

,

Optisch Metingsmateriaal voor Plaatglas

,

220V optisch Metingsmateriaal


Productomschrijving

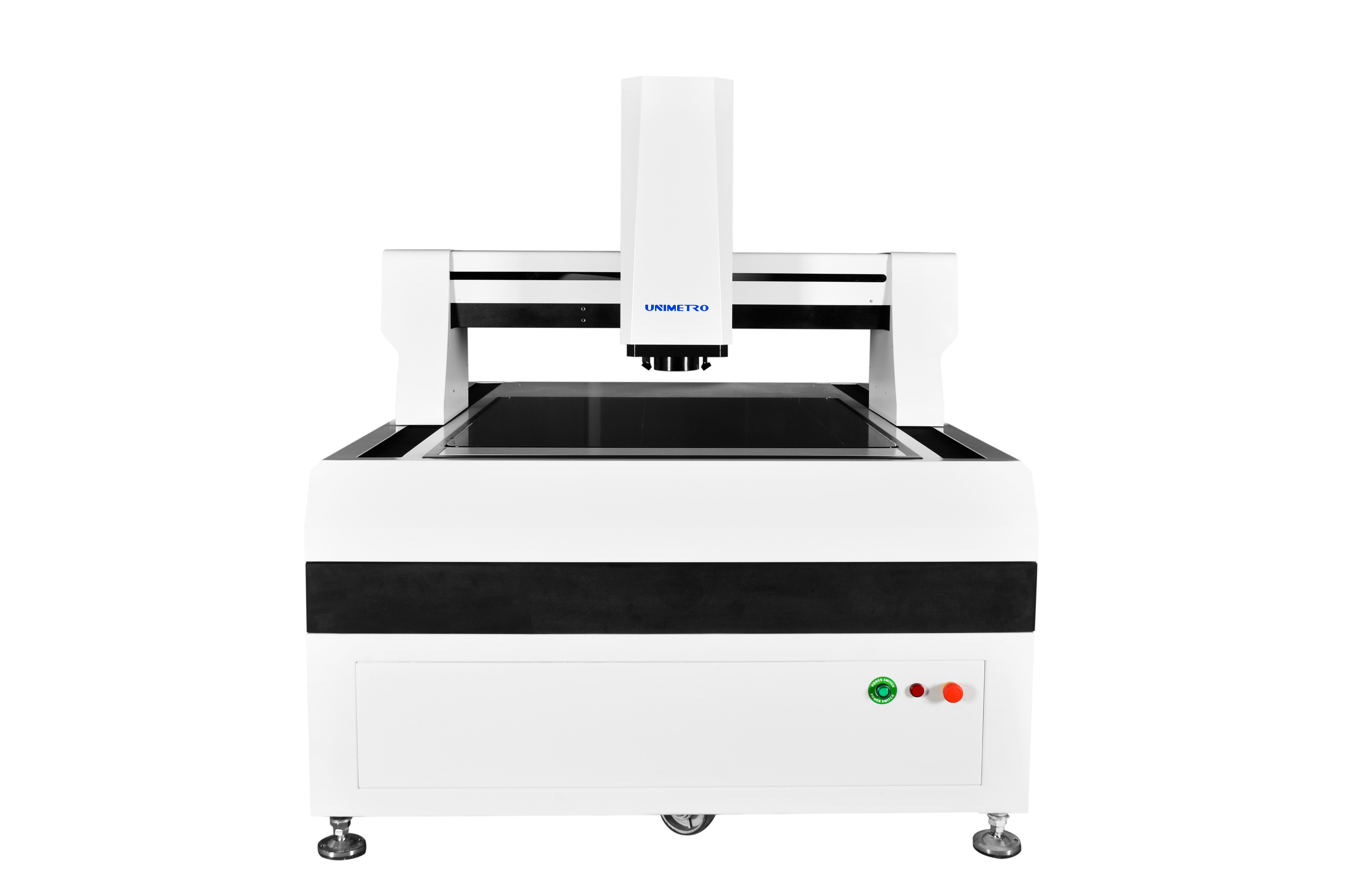

Materiaal van de hoge Precisie het Optische Meting voor Plaatglas


De machine van de visiemeting is een instrument dat voor nauwkeurige fysieke afmeting wordt gebruikt, nauwkeurigheid tot micronniveau meet, dat een optisch meetinstrument dat de camera met behulp van is om het beeld van het het werkstuk te vangen, het beeldpixel te analyseren en de 2D afmeting met de metende software te berekenen die. Het is een populair model geschikt voor het grootste deel van de nauwkeurige 2D afmeting die toepassing en eind meet - gebruikers van de verschillende industrieën, als Vorm, Elektronika, Halfgeleider, Plastic Injectie, 3C-producten, Medische behandeling, Luchtvaart… enz. Het is een belangrijk die instrument in uw procédé van de productenkwaliteitscontrole wordt gebruikt, dat uw nauwkeurigheid van de productenafmeting verzekert, maakt uw producten concurrerender.

Optisch het Mechanismeontwerp van het Metingsmateriaal
>> de goedgekeurde gehele gesloten structuur van de kader bewegende brug, bevestigde het metende werkstuk, de grote lagercapaciteit, en de goede prestatiesprestaties.
>> introduceer de eindige technologie van de elementenanalyse in mechanisch ontwerp om hoge starheid en hoge precisie mechanische structuur te verzekeren.
>> rang 000 graniet marmeren basis, weerstand met hoge weerstand, corrosie en goede stabiliteit.
>> worktable de oppervlaktebehandeling van het aluminiumoxyde - snelle en flexibele actiecontrole, duurzaam en mooi.


De optische Configuratie van het Metingsmateriaal
>> open grating heerser, resolutie 0.1um, hoge precisie en goede stabiliteit.
>> spoor van de precisie verzekeren het lineaire gids, de balschroef van molen en AC de servomotor de stabiliteit van het plaatsen nauwkeurigheid van machinesysteem.
>> 2M digitale camera van Giga van de pixel high-definition kleur past de vereisten van duidelijke observatie en stabiele meting.
high-definition optische lens van >> 6.5X, nauwkeurig automatisch gezoem, snelle eens pixelkaliberbepaling.
>> programmeerbare 8 secties LEIDENE oppervlakte lichtbron met parallelle LEIDENE contour lichtbron (Groen of Wit).
>> CNC controle, dicht-lijnac Servo drijfsysteem, bedieningshendel, muis of toetsenbordcontrole.


Optische Facultatieve Multi-sensor van het Metingsmateriaal voor 3D Meting
Verlichting: de secties van de LEIDENE van 4/8/40 het licht oppervlaktering; 48 secties 4 kleuren LEIDEN ringslicht; Beweegbare 4 kleuren LEIDEN ringslicht
Lens: Hand gedeukte zoomlens; Autozoomlens, Hand gedeukte zoomlens met coaxiaal licht; Autozoomlens met coaxiaal licht.
Aanrakingssonde: Renishawmcp uitrustingen, die de sensor van de fouten <> laser meten: KEYENCE-de sensor van de niet-contactlaser; Witte lichte metende sensor.


De optische Parameter van het Metingsmateriaal

Punt HIJ Reeks Volledig CNC Optisch Metingsmateriaal
Model HIJ 652 HIJ 862 HE1080 HE1210
X/Y-as Reis 500*600mm 600*800mm 800*1000mm 1000*1200mm
Z-as Reis 200mm (kan volgens de behoeften van klanten worden opgeheven)
X/y/z-3 as Lineaire Schaal RENISHAW de open Resolutie van de type Lineaire Schaal: 0.5um (0,1 voor optie)
Begeleidingswijze Precisie lineaire gids, Balschroef het malen, double-track dubbele schuifgids.
Verrichtingswijze Bedieningshendelcontrolemechanisme, Muisverrichting, automatisch opsporingsprogramma.
Nauwkeurigheid XYZ-as: ≤2.5+L/200um
Herhaalbaarheid ±2.5um

Video

Systeem

CCD 2M High definitie 1/3“ Kleurenccd Camera (Andere pixel zijn facultatief)
Lens

6.5X ononderbroken zoomlens; Optische Vergroting: 0.7X-4.5X;

Videovergroting: 26X~172X (“ monitor 21,5)

Gebied van

Weergeven (mm)

(D*H*V)

Vergroting 0.7X 1X 2.0X 3.0X 4X 4.5X
1/3 " CCD 8.57x6.86x5.14 6.00x4.80x3.60 3.00x2.40x1.80 2.00x1.60x1.20 1.50x1.20x0.90 1.33x1.07x0.80

Verlichting

Systeem

Contour LEIDENE parallelle contour LEIDENE verlichting
Oppervlakte

Programmeerbare ring 5 8 secties LEIDENE oppervlakteverlichting

(40 secties bellen het lichte, Coaxiale lichte, beweegbare multilicht van de kleurenring voor optie)

Het meten van Software Inspecteer 3D volledig Auto Metende Software
Ladingscapaciteit 25Kg
Voeding 220V/50Hz/10A
Ddimension (W*D*H) 1700*1180*1750mm 1700*1280*1750mm 1900*1480*1750mm 2100*1680*1750mm
Netto Gewicht 1500Kg 1800Kg 2900Kg 3200kg


Bedrijfsinformatie


Visuele Metingsmachine
Visuele Metingsmachine
Visuele Metingsmachine
Visuele Metingsmachine

Onze Client&Agent

 Visuele Metingsmachine
Visuele Metingsmachine
FAQ
Visuele Metingsmachine  Q1: Bent u een fabriek of een handelsmaatschappij?
Visuele Metingsmachine  A1: Wij zijn een fabriek en het geven van u het snelste antwoord in 24 uren.
Visuele Metingsmachine  Q2: Wat is hoofdzakelijk binnen uw bedrijf?
Visuele Metingsmachine  A2: Wij zijn hoofdzakelijk opbrengsvisie metend machine, Coördinaat die machine, CMM&VMM meten fixturesetc.
Visuele Metingsmachine  Q3: Hoe te om de Aangewezen Specificatie te kiezen?
Visuele Metingsmachine  A3: Zolang u vertelt ons verscheidenheid en dat de grootte van product wordt gemeten, zou ons professioneel team u van meetinstrument van geschikte specificaties adviseren.
Visuele Metingsmachine  Q4: Keurt u de aangepaste dienst goed?
Visuele Metingsmachine  A4: Zeker ben! Wij kunnen niet alleen typische die machines, maar ook de machines verstrekken aan de behoeften van de klant worden aangepast.
Visuele Metingsmachine  Q5: Wat is uw garantieperiode?
Visuele Metingsmachine  A5: Onze periode van de productgarantie is 1 jaar. Onze productkwaliteit is zeer stabiel, en wij hebben
verbeterde een partij op sommige breekbare delen. U kunt rusten verzekerd van onze productkwaliteit.
