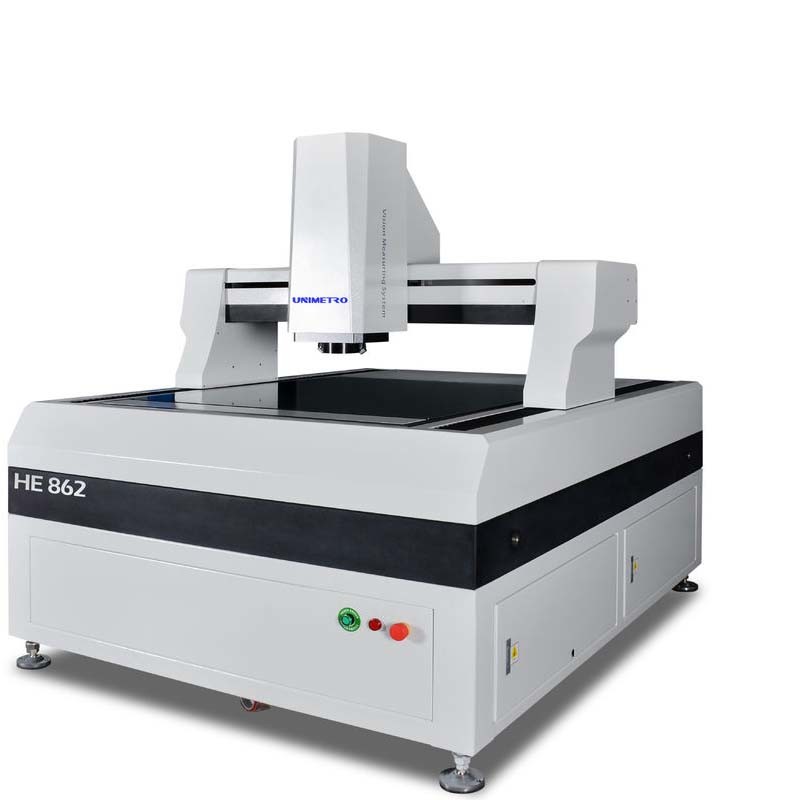

De Metingsmachine van de hoge Resolutievisie voor Plastic Industriële Injectie

Materiaal van de hoge Precisie het Optische Meting voor Plaatglas




De machine van de visiemeting is een instrument die voor nauwkeurige fysieke afmeting wordt gebruikt, nauwkeurigheid tot micronniveau meten, dat een optisch meetinstrument die de camera met behulp van is om het beeld van het het werkstuk te vangen, het beeldpixel te analyseren en de 2D afmeting met de metende software te berekenen die. Het is een populair model geschikt voor het grootste deel van de nauwkeurige 2D afmeting die toepassing en eind meten - gebruikers van de verschillende industrieën, als Vorm, Elektronika, Halfgeleider, Plastic Injectie, 3C-producten, Medische behandeling, Luchtvaart… enz. Het is een belangrijk die instrument in uw procédé van de productenkwaliteitscontrole wordt gebruikt, die uw nauwkeurigheid van de productenafmeting verzekeren, maakt uw producten concurrerender.





Eigenschappen

>> de beweegbare brugstructuur en het werkstuk worden bevestigd wanneer het meten;
>> vier ascnc volledig-automatische closed-loop controle, volledig-automatische meting;
van het de ranggraniet van >> 000 de basis en de straal, stabiel en betrouwbaar;
>> open grating heerser met resolutie van 0,1 um, hoge precisie en goede stabiliteit;
>> spoor van de precisie verzekeren het lineaire gids, de malende schroef van de rangbal en de servomotor van Panasonic AC de stabiliteit van het plaatsen nauwkeurigheid van het systeem van de machinemotie;
>> hoge resolutiekleurencamera om aan de vereisten van duidelijke observatie en stabiele meting te voldoen;
is de ononderbroken automatische zoomlens van >> 6.5x, nauwkeurig automatisch gezoem, één pixelcorrectie genoeg;
>> programmeerbare 5 ring 8 streek LEIDENE oppervlakte lichtbron en van de transmissie van de parallelle LEIDENE het systeem contour lichtbron kan de aanpassing van de 256 niveauhelderheid intelligent realiseren;
>> de ingevoerde contactsonde wordt gevormd om 3D meting te realiseren;
Software van de het beeldmeting van >> Immeasuring4.2 wordt de automatische met onafhankelijke eigendomsrechten verstrekt als norm, die krachtig en makkelijk te gebruiken is;





Optische Facultatieve Multi-sensor van het Metingsmateriaal voor 3D Meting

>> verlichting: de secties van de LEIDENE van 4/8/40 het licht oppervlaktering; 48 secties 4 kleuren LEIDEN ringslicht; Beweegbare 4 kleuren LEIDEN ringslicht
>> lens: Hand gedeukte zoomlens; Autozoomlens, Hand gedeukte zoomlens met coaxiaal licht; Autozoomlens met coaxiaal licht.
>> aanrakingssonde: Renishawmcp uitrustingen, die de sensor van de fouten <> >> Laser meten: KEYENCE-de sensor van de niet-contactlaser; Witte lichte metende sensor.





Parameters

Model	HIJ 652	HE862	HE1080	HE1210	HE1512	HE1812
X, y-Reis (mm)	500*600	600*800	800*1000	1000*1200	1200*1500	1200*1800
Z-as Reis (mm)	200 (kan volgens de behoeften van klanten worden opgeheven)
Ladingscapaciteit	ong. 35 kg
Afmeting (mm)	1700*1180*1750	1700*1280*1750	1900*1480*1750	2100*1680*1750	2500*1880*1750	2700*1880*1750
Gewicht (kg)	1500	1800	2900	3200	4400	4800
Resolutie	0.5μm (0.1um voor optie)
	Camera	2M HD GIGA digitale camera
	Zoomlens	de professionele autovergroting van de zoomlenszoomlens: 1~10X
	Videovergroting	18~195X (volgens de verschillende modellen van de geselecteerde camera, zal zijn vergroting veranderen; de daadwerkelijke vergroting is onderworpen aan de gemeten gegevens)
	Gezichtsveld	8.1~1.3mm (volgens de verschillende passende regelingen van camera en lens, zal het gebied van mening dienovereenkomstig veranderen, en het daadwerkelijke gebied van mening is onderworpen aan de gemeten gegevens)
	Accuracy*	≤ (3+L/200) μm
Verlichting	Programmeerbare 5 bellen 8 secties LEIDENE oppervlakteverlichting (40 secties bellen het lichte, Coaxiale lichte, beweegbare multilicht van de kleurenring voor optie)
