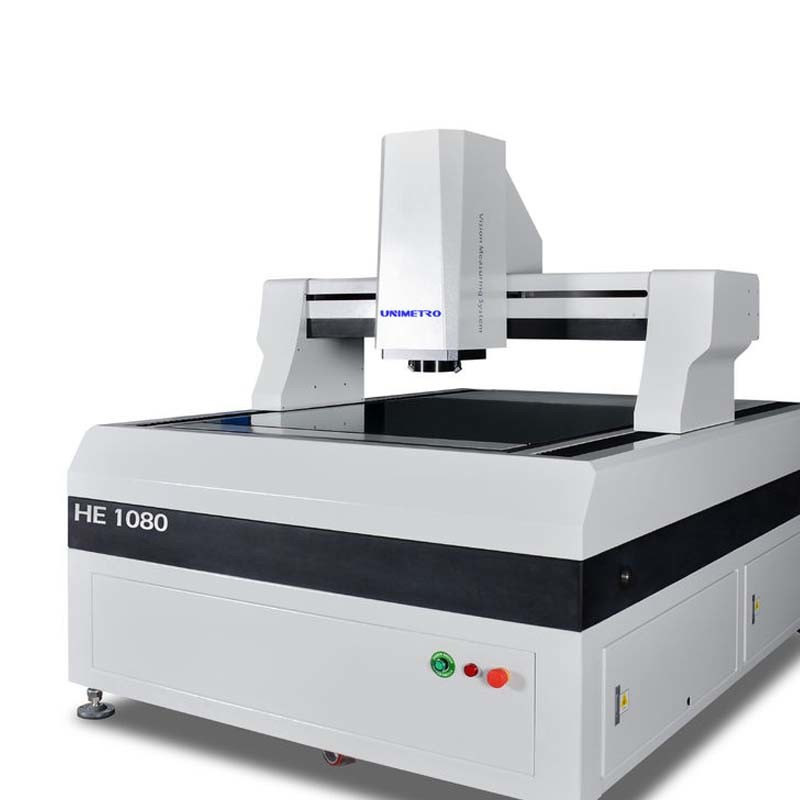

Visueel meetsysteem voor het testen van schimmels - Volledig automatische meting - CNC-aandrijving

Basisinformatie
Plaats van herkomst: China, Guangdong
Merknaam: UNIMETRO
Certificering: CE,ISO
Modelnummer: HE-serie
Min. bestelaantal: 1 set
Verpakking Details: houten geval
Levertijd: 20~25days
Betalingscondities: L/C, T/T
Levering vermogen: 10
Gedetailleerde informatie
Product name: Visuele Meetsystemen Afmeting: 1900*1480*1750mm
Meetbereik: 800*1000*200mm Het meten van nauwkeurigheid: 3+L/200µm
Herhaalbaarheid: 3um Lineaire schaalresolutie: 0.1µm/0.5µm
Voersysteem: CNC Controle Verlichting: 5-rings, 8-voudige zoom
Markeren:

Het Visuele Meetsysteem van de vormtest

,

CNC Gedreven Visueel Meetsysteem

,

Het Visuele Meetsysteem van ISO


Productomschrijving

Vormproef Visuele meetsystemen Automatische meetring



De HE-serie met hoge nauwkeurigheid van de visuele meetsystemen van het portiertype combineert hoge nauwkeurigheid en hoge efficiëntie en biedt een snelle meting van de geometrische elementen van verschillende soorten onderdelen.De HE-serie wordt veel gebruikt in verschillende industrieën en producten als PCB, kopergeplatte laminaat, glasblokjes,LCD-modules en isolatiematerialen, enz.

De analyse van eindige elementen wordt geïntroduceerd in het ontwerpproces van de HE-serie, waardoor een hoge stijfheid en een nauwkeurige mechanische structuur worden gewaarborgd.De machinebasis maakt gebruik van een gesloten frame bewegende brug type structuurEenvoudig en met een hoog laadvermogen en de beste bewegingsprestaties.





Kenmerken

>> Verplaatsbare portierstructuur en het werkstuk is bij het meten vast;
>> Vier-assige CNC volledig automatische gesloten-lusregeling, volledig automatische meting;
>> 000 granitbasis en balk, stabiel en betrouwbaar;
>> Open roosterregelaar met een resolutie van 0,1 um, hoge precisie en goede stabiliteit;
>> Precise lineaire geleidingsrail, slijpgraad kogelschroef en Panasonic AC servomotor zorgen voor de stabiliteit van de positioneringsnauwkeurigheid van het machinebewegingssysteem;
>> Hoogresolutiekleurcamera om te voldoen aan de vereisten van duidelijke waarneming en stabiele meting;
>> 6.5x continu automatische zoomlens, nauwkeurige automatische zoom, één pixel correctie is voldoende;
>> De programmeerbare 5-ring 8-zone LED oppervlakte lichtbron en transmissie parallel LED contour lichtbron systeem kan 256 niveau helderheid aanpassing intelligent realiseren;
>> De geïmporteerde contactsonde is geconfigureerd om 3D-meting te realiseren;
>> Immeasuring4.2 automatische beeldmetingssoftware met onafhankelijke eigendomsrechten wordt standaard geleverd, die krachtig en gemakkelijk te gebruiken is;









Parameters



Model

HE 652

HE862

HE1080

HE1210

HE1512

HE1812

X,Y Reizen ((mm)

500*600

600*800

800*1000

1000*1200

1200*1500

1200*1800

Z-as Reis ((mm)

200 ((kan worden verhoogd volgens de eisen van de klanten)

Vervoervermogen

ongeveer 35 kg

Afmeting (mm)

1700*1180*1750

1700*1280*1750

1900*1480*1750

2100*1680*1750

2500*1880*1750

2700*1880*1750

Gewicht ((kg)

1500

1800

2900

3200

4400

4800

Resolutie

0.5 μm (optioneel 0,1 μm)

Camera

2M HD GIGA digitale camera

Zoomlens

professionele auto-zoomlens Vergroting van de zoomlens: 1~10X

Videovergroting

18~195X (Afhankelijk van de verschillende modellen van de geselecteerde camera zal de vergroting van de camera veranderen; de werkelijke vergroting is afhankelijk van de gemeten gegevens)

FOV

8.1~1.3 mm (Volgens de verschillende matching-schema's van camera en lens zal het gezichtsveld dienovereenkomstig veranderen en is het werkelijke gezichtsveld afhankelijk van de gemeten gegevens)

Precisiteit*

≤ (3+L/200) μm

Verlichting

Programmabele 5-ring 8 secties LED-oppervlakverlichting (40 secties ringlicht, Co-axial licht, verplaatsbaar meerkleurig ringlicht optie)







Bedrijfsinformatie


Visueel meetsysteem voor het testen van schimmels - Volledig automatische meting - CNC-aandrijving 0
Visueel meetsysteem voor het testen van schimmels - Volledig automatische meting - CNC-aandrijving 1
Visueel meetsysteem voor het testen van schimmels - Volledig automatische meting - CNC-aandrijving 2
Visueel meetsysteem voor het testen van schimmels - Volledig automatische meting - CNC-aandrijving 3

Onze cliënt en agent

Visueel meetsysteem voor het testen van schimmels - Volledig automatische meting - CNC-aandrijving 4
Visueel meetsysteem voor het testen van schimmels - Volledig automatische meting - CNC-aandrijving 5
Veelgestelde vragen
Visueel meetsysteem voor het testen van schimmels - Volledig automatische meting - CNC-aandrijving 6Q1: Bent u een fabriek of handelsonderneming?
Visueel meetsysteem voor het testen van schimmels - Volledig automatische meting - CNC-aandrijving 7A1: Wij zijn een fabriek en geven u het snelste antwoord binnen 24 uur.
Visueel meetsysteem voor het testen van schimmels - Volledig automatische meting - CNC-aandrijving 6V2: Waar is uw bedrijf hoofdzakelijk in?
Visueel meetsysteem voor het testen van schimmels - Volledig automatische meting - CNC-aandrijving 7A2: We produceren voornamelijk Vision meetmachine, Coördinate meetmachine, CMM & VMM armaturen etc.
Visueel meetsysteem voor het testen van schimmels - Volledig automatische meting - CNC-aandrijving 6V3: Hoe kies ik de juiste specificatie?
Visueel meetsysteem voor het testen van schimmels - Volledig automatische meting - CNC-aandrijving 7A3: Zolang u ons de variëteit en grootte van het te meten product vertelt, adviseert ons professionele team u over meetinstrumenten met geschikte specificaties.
Visueel meetsysteem voor het testen van schimmels - Volledig automatische meting - CNC-aandrijving 6Q4: Accepteert u aangepaste service?
Visueel meetsysteem voor het testen van schimmels - Volledig automatische meting - CNC-aandrijving 7A4: Wees er zeker van! Wij kunnen niet alleen typische machines leveren, maar ook de machines die zijn aangepast aan de behoeften van de klant.
Visueel meetsysteem voor het testen van schimmels - Volledig automatische meting - CNC-aandrijving 6Q5: Wat is uw garantieperiode?
Visueel meetsysteem voor het testen van schimmels - Volledig automatische meting - CNC-aandrijving 7A5: Onze productgarantieperiode is 1 jaar.
U kunt er zeker van zijn van de kwaliteit van ons product.
