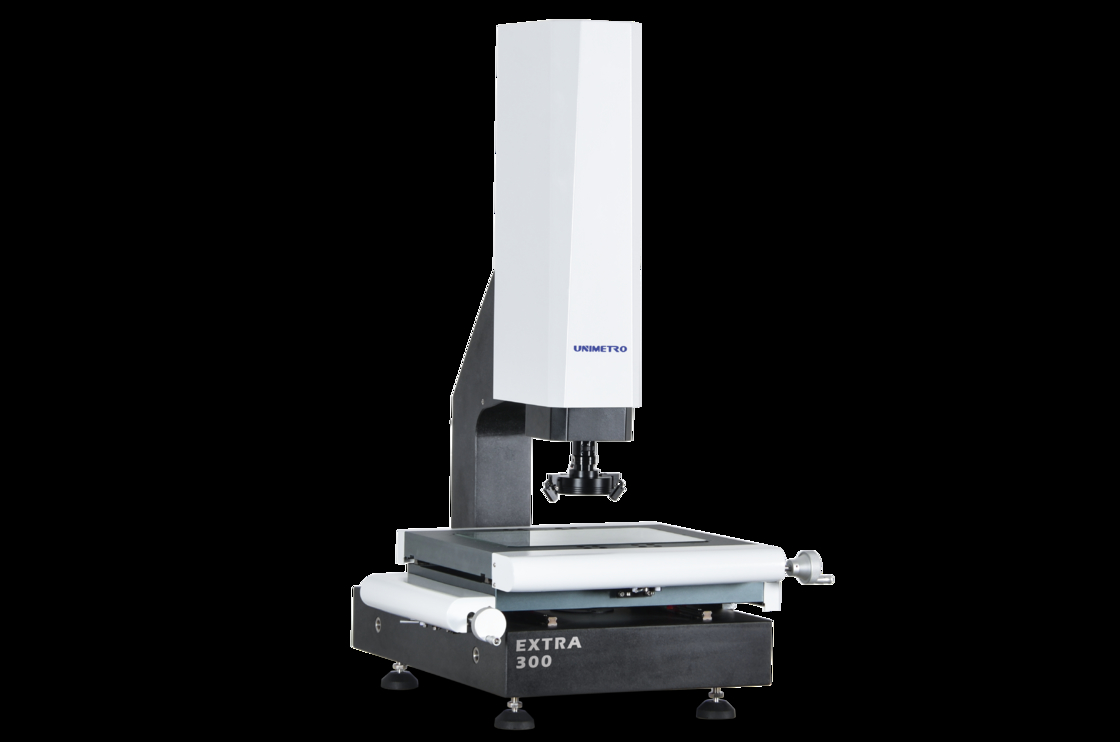

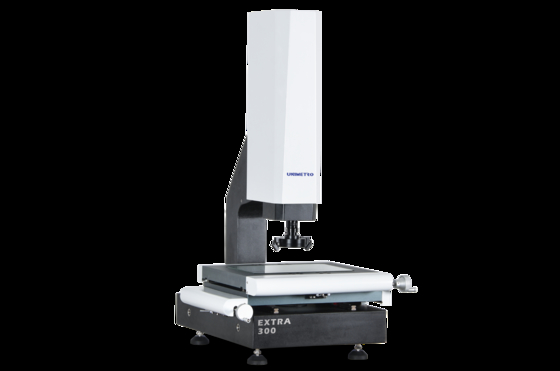

Unimetrische semi-automatische VMM-machineprofilometrie met 2,5 micrometer herhaalbaarheid (E300)

Onze visuele meetmachine heeft de volgende kenmerken:

▶ Granieten basis en kolom, uitstekende stabiliteit;

▶ De Z-as maakt gebruik van een lineaire geleiding met hoge precisie en een servomotorbesturingssysteem om automatisch scherp te stellen, de fout van kunstmatig scherpstellen te elimineren en de meetnauwkeurigheid en stabiliteit te verbeteren;

▶ Aluminium werktafel, waardoor de bewegingsbesturing snel reageert en flexibel is;

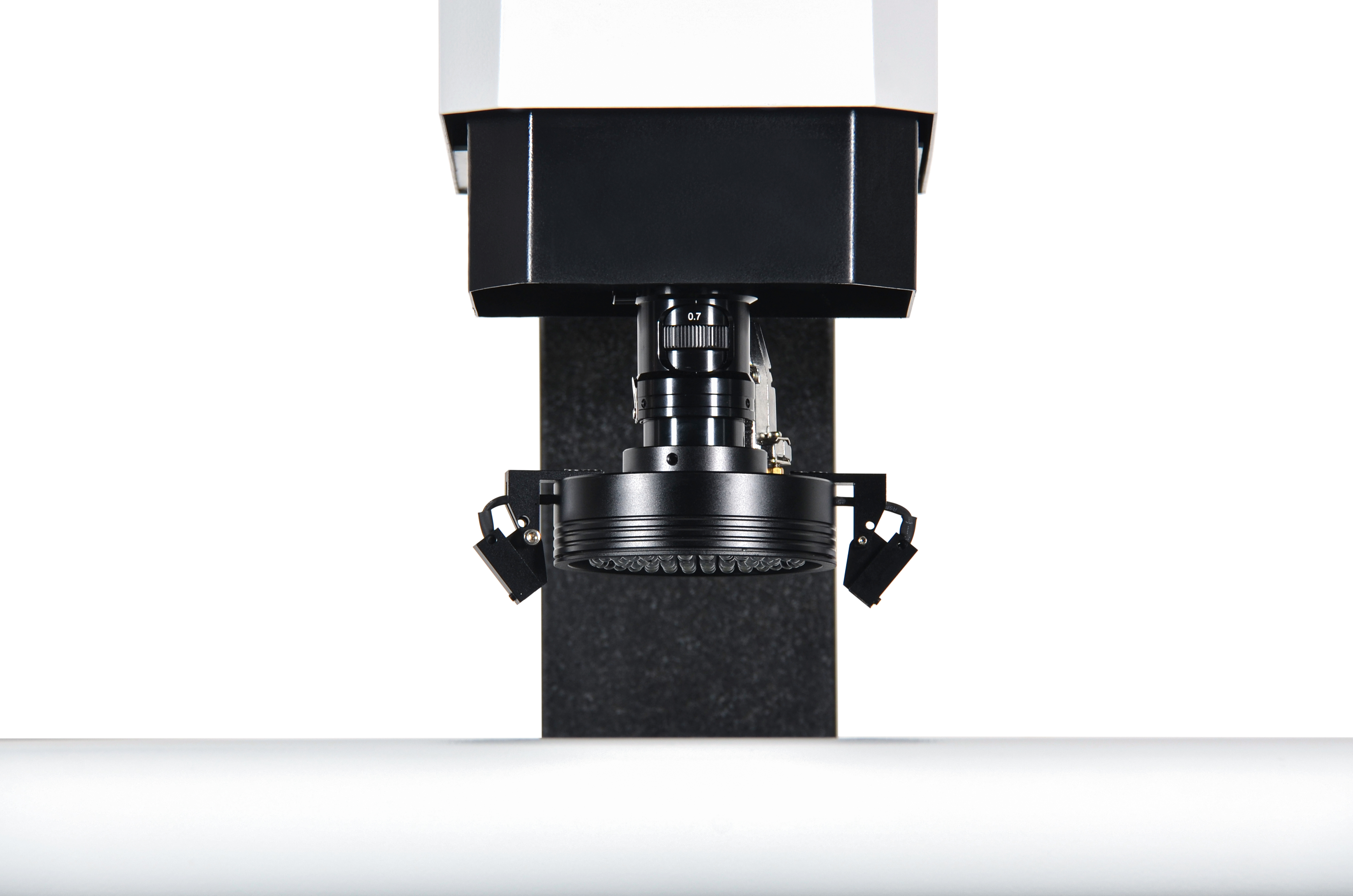

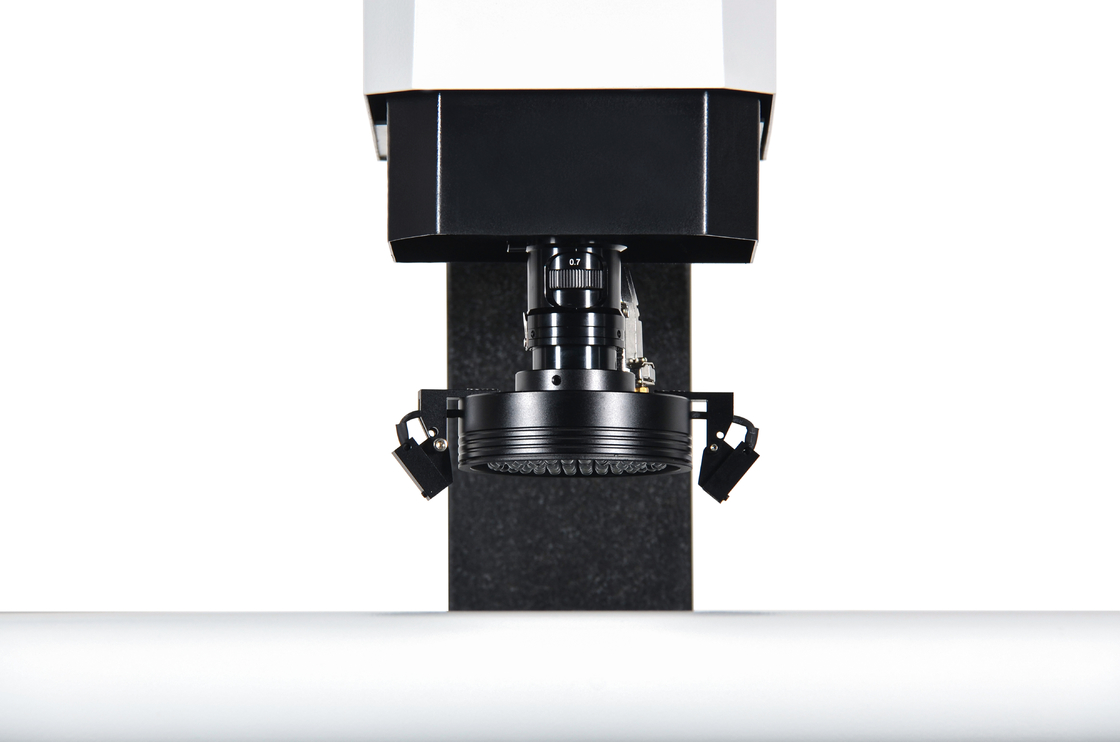

▶ Programmeerbare 3-rings 4-sectie LED-oppervlakte lichtbron, transmissie parallel LED-contourlichtbron systeem, en de ingebouwde lichtaanpassingsmodule van de software kan de helderheid van het licht in 3 ringen en 4 zones vrijelijk regelen.

De configuraties van onze visuele meetmachine zijn als volgt:

◉ 3-assige lineaire schalen met een resolutie van 0,5 um

◉ 1,2 M pixel HD digitale camera

◉ Geïntegreerde kernbesturingskast

◉ Z-as gemotoriseerde besturing

◉ HIWIN lineaire geleiding

◉ Handmatige pulsgenerator voor Z-as bewegingsbesturing

◉ Met laserindicatoren voor positionering en scherpstelling

◉ 0,7-4,5X handmatige getande zoomlens met vergroting-signaalfeedbacksensor

Onze visuele meetmachine kan een tasttaster toevoegen om een 3D-functie te realiseren

◉ Eenvoudige kalibratie

◉ Meerdere hoekaanrakingen

◉ Snelle instelling van het coördinatensysteem

◉ Compatibel met de volledige lijn Renishaw-stylus

◉ CAD-module ondersteund (Optioneel)

◉ 3D-tekeninguitvoer

◉ Compatibel met ster-tasttaster

◉ 3D-dimensionale meting

◉ Beeld- en tasttastercombinatiemeting

◉ Tasttasterrek ondersteund (Optioneel)

De parameters van onze visuele meetmachine zijn zoals de onderstaande tabel laat zien:

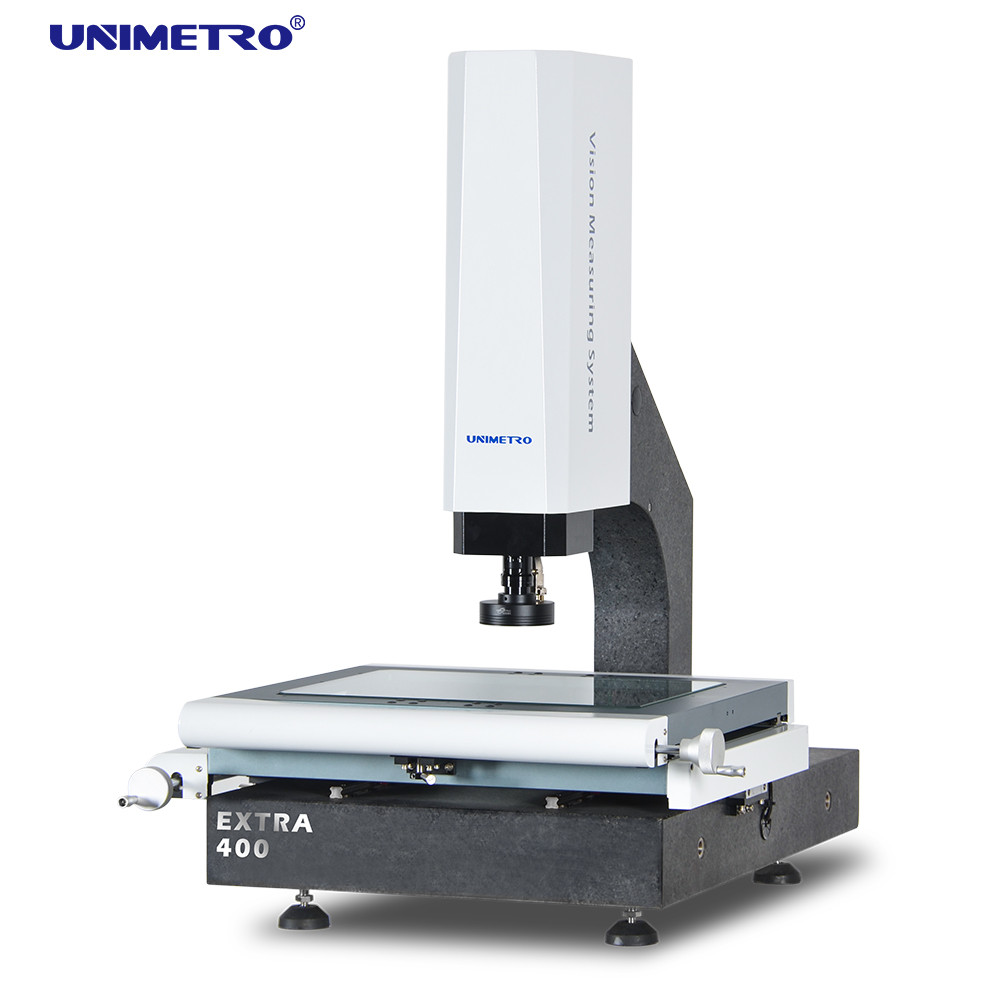

		Extra200	Extra300	Extra400	Extra500
Afmeting (mm) (LxBxH)		550*540*930	600*740*980	700*840*980	800*940*980
Meetbereik (mm) (XxYxZ)		200*100*150	300*200*200	400*300*200	500*400*200
Meetnauwkeurigheid (μm)		2.5+L/100			3.0+L/100
Herhaalbaarheid (μm)		2.5			3
Gewicht (kg)		140	190	240	290
Beeld en meting	Camera	1,2 M pixel HD digitale camera
	Lens	0,7-4,5X handmatige getande zoomlens met vergroting-signaalfeedbacksensor
	Vergroting	18-195X (Alleen ter referentie. Met verschillende camera's en lenzen zal de vergroting anders zijn)
	Gezichtsveld	8,1 mm ~ 1,3 mm
	Werkafstand	80 mm
Lineaire schaalresolutie		0,5 μm (0,1 μm optioneel)
Aandrijfsysteem		X-, Y-as handmatige bediening, Z-as closed-loop CNC-bediening en AUTO FOCUS-functie beschikbaar
Verlichting		Programmeerbare 4 secties Led ring oppervlakte licht, parallel LED contourlicht 8 secties LED ringlicht, coaxiaal licht, voor optie





INSPECT 3D VISION MEETSOFTWARE

De UNIMETRO INSPECT3D-software heeft een gebruiksvriendelijke gebruikersinterface, is gemakkelijk te leren,

krachtige functie, stelt de gebruikers in staat om snel en nauwkeurig te meten.

De software biedt een volledige Engelse gebruikersinterface en maakt ook de ontwikkeling van nieuwe talen mogelijk.



◉ CAD-bestand invoeren en meten

◉ Flexibel gebruikersprogramma

◉ Referentie-elementen creëren

◉ Krachtige randdetectiefunctie

◉ Ondersteuning van meerdere externe accessoires

◉ Automatische berekening van de geometrische tolerantie van de elementen

◉ Het snel en gemakkelijk meten van gecompliceerde productie
