Volledig handmatige zichtmeetsystemen voor inspectie van kleine batches
BESCHRIJVEN

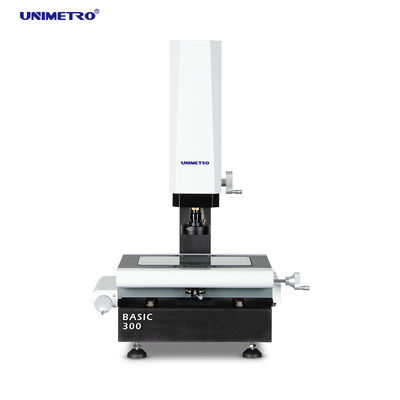

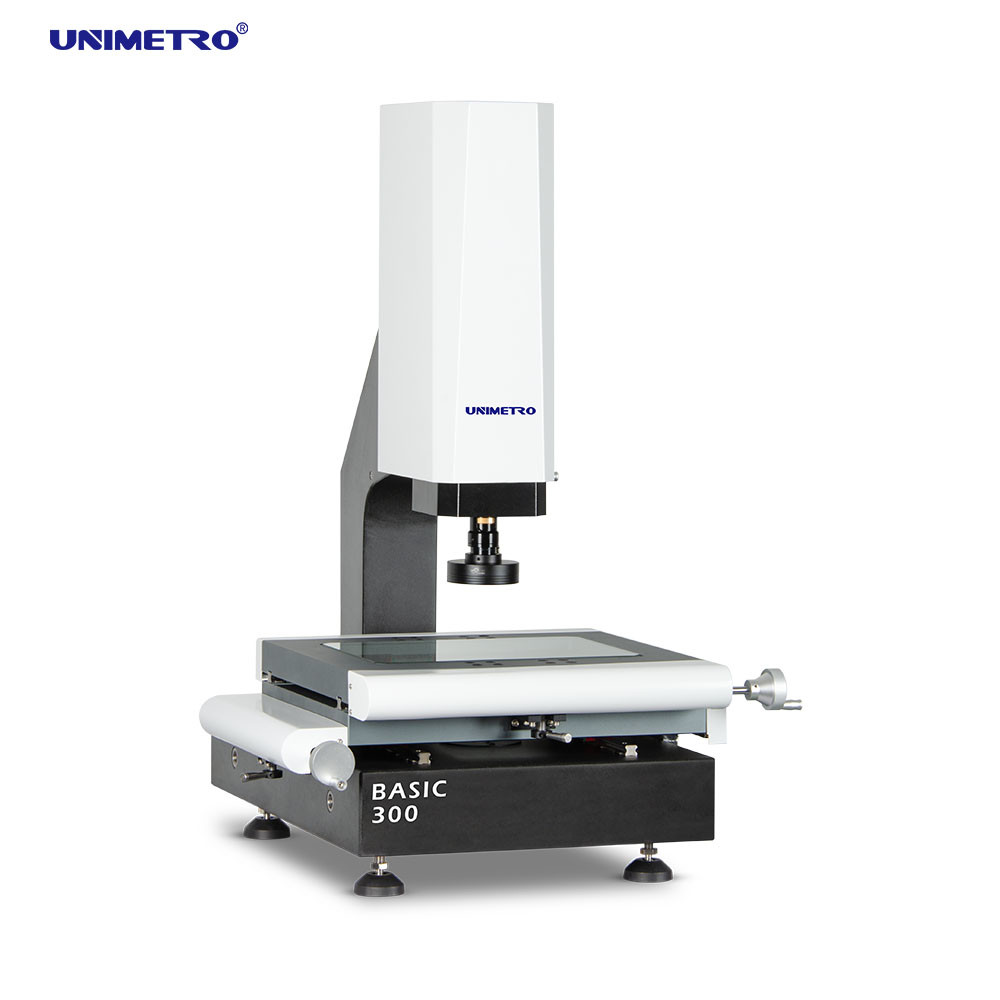

De BASIC-serie vision-meetmachine is ontworpen en ontwikkeld door UNIMETRO, het meest voorkomende model voor de meeste fabrieken die nauwkeurige onderdelen vervaardigen. Het is geschikt voor het meten van kleine hoeveelheden monsters. De handmatige bediening over 3 assen, met gebruiksvriendelijke software, zorgt ervoor dat de machinist de machine in zeer korte tijd kan gebruiken.
Parameters
| Model |
BASIS 200 |
BASIS 300 |
BASIS 400 |
BASIS 500 |
| Afmeting (mm) (L*B*H) |
550*540*930 |
600*740*980 |
700*840*980 |
800*940*980 |
| Meetbereik (mm)(X*Y*Z) |
200*100*150 |
300*200*200 |
400*300*200 |
500*400*200 |
| Meetnauwkeurigheid (μm) |
2,5+L/100 |
2,5+L/100 |
2,5+L/100 |
3+L/100 |
| Herhaalbaarheid (μm) |
2.5 |
2.5 |
2.5 |
3 |
| Gewicht (kg) |
140 kg |
190 kg |
240 kg |
290 kg |
| Beeld en Meten |
CCD |
Digitale HD-camera met 1,2 megapixels |
| Lens |
Handmatige gedeukte zoomlens van 0,7-4,5x met feedbacksensor voor vergrotingssignaal |
| Vergroting |
18-195X (Alleen ter referentie. Met een andere camera en lens zal de vergroting anders zijn.) |
| Gezichtsveld |
8,1 ~ 1,3 mm |
| Werkafstand |
80 mm |
| Lineaire schaalresolutie |
0,5 μm (0,1 μm voor optie) |
| Aandrijfsysteem |
Handmatige bediening van de X-, Y-, Z-as |
| Verlichting |
Programmeerbaar 4 secties LED-ringoppervlakteverlichting, parallel LED-contourlicht, 8 secties LED-ringverlichting, coaxiaal, voor optie |
* L meet lengte (mm), de mechanische nauwkeurigheid van de Z-as en focusnauwkeurigheid zijn gerelateerd aan de
oppervlak van het werkstuk.
* De vergroting is een geschatte waarde en houdt verband met de afmetingen van de monitor en de resolutie.
* Gezichtsveld (mm) = (diagonaal*horizontaal*verticaal)
* 0,5X of 2X objectief is optioneel verkrijgbaar en realiseert een beeldvergroting: 13X~86X of 52X~344X.
FUNCTIES
◆ Kwaliteitsdetailscontrole
1. Granieten basis en kolom, uitstekende stabiliteit;
2. Aluminium werkfase, maak de bewegingsbesturing snel reagerend en flexibel;
3. Werkfase met harde oxidatie-oppervlakteverwerking anti-kras;
4. Standaard met precisie lineaire geleiding, slijpkogelomloopspindel en AC-servomotor enz., om de precisie en stabiliteit van het bewegingssysteem te garanderen;
5. Geïntegreerd besturingssysteem, ingebed met bewegingsbesturing en alle signaalbesturing als verlichting en lineaire schaalaflezing, zorgt ervoor dat de prestaties van de machine extreem stabiel zijn.
◆Configuratie met hoge prestaties
1. X, Y, Z drieassige handmatige bediening voor nauwkeurige positionering;
2,0,5um uiterst nauwkeurige lineaire liniaal en precisiewerktafel zorgen ervoor dat de nauwkeurigheid van de machine ≤ 2,5 + L / 100um is;
3. Hoge precisie tandeloze gepolijste staaf en snel bewegend vergrendelingsapparaat worden gebruikt om de retourfout van de werktafel binnen 2um te garanderen;
4. Industriële kleuren-CCD met hoge resolutie zorgt voor een heldere beeldkwaliteit zonder vervorming en voldoet aan de behoeften van duidelijke observatie en nauwkeurige metingen;
5. 0,7-4,5x handmatige gedeukte zoomlens met hoge herhaalbaarheid
◆ Efficiënte meetsoftware
1. De vision-meetmachine uit de BASIC-serie is compatibel met meerdere opties voor krachtige meetsoftware. Die met een gediversifieerde meetfunctie zijn, kunnen geometrische elementen zoals punten, cirkels, lijnen, hoeken, hoeken, enz. Meten, evenals afmetingen zoals afstand, rondheid, rechtheid, concentriciteit, enz.
2. De eenvoudige en gemakkelijk te begrijpen bedieningsinterface maakt de meting eenvoudiger en efficiënter;
3. Invoer en vergelijking van CAD-bestanden, eenvoudige uitvoer van meetrapport en SPC-analyse van de meetresultaten
◆ Flexibele uitbreidbaarheid
1. Meerdere soorten contactloze sensoren en een snel bevestigingssysteem zijn optioneel, die kunnen voldoen aan verschillende meetvereisten van verschillende klanten
2. Er is een groen kleurknoplampje beschikbaar voor de BASIC-serie, wat de serie flexibeler en krachtiger maakt voor verschillende onderdelen met verschillende soorten materialen of vormen, en een krachtigere meettoepassing biedt.
3. Dankzij de flexibele uitbreidbaarheid van de BASIC-serie is deze compatibel met tastsonde, contactloze meetsensoren en robotarm, waardoor de meetefficiëntie aanzienlijk wordt verhoogd,
