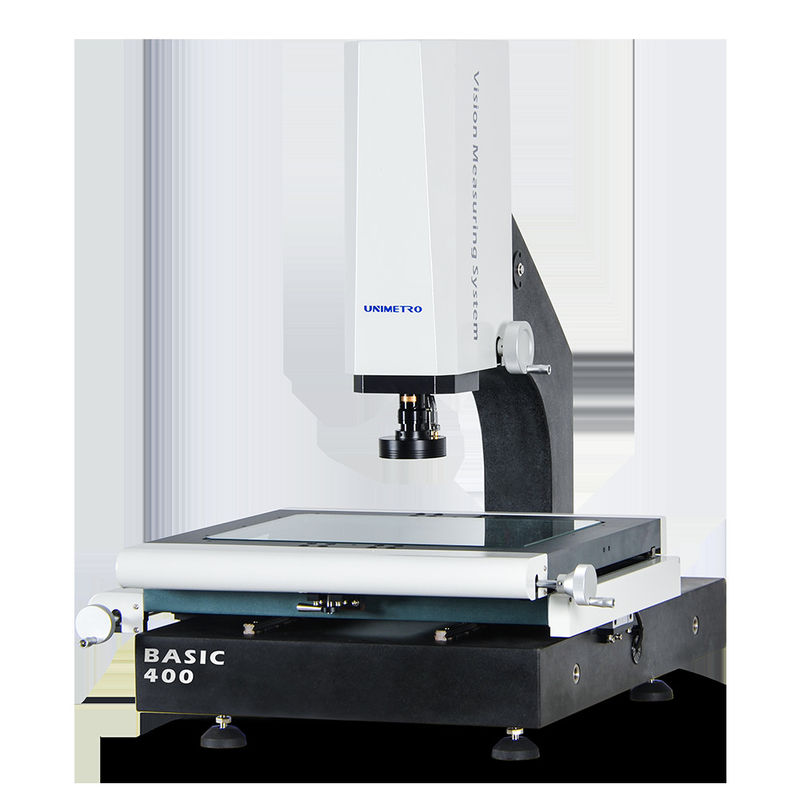

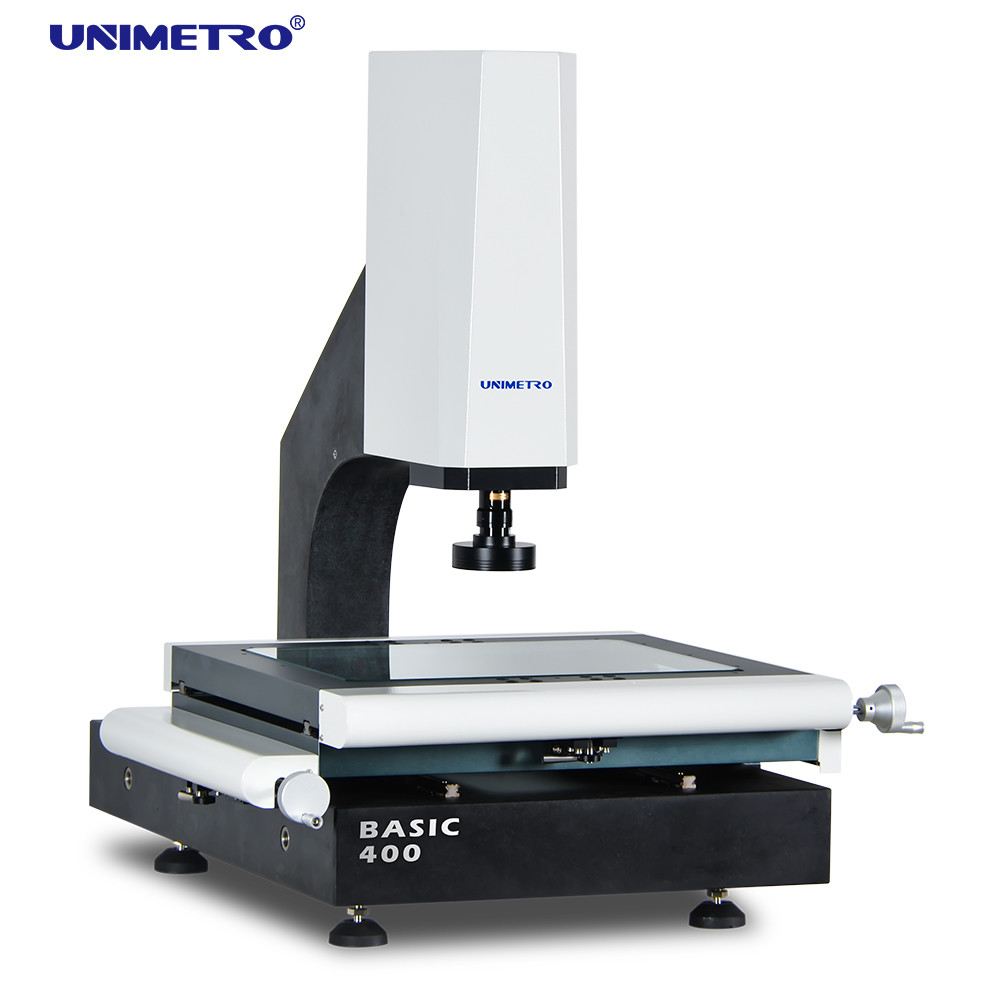

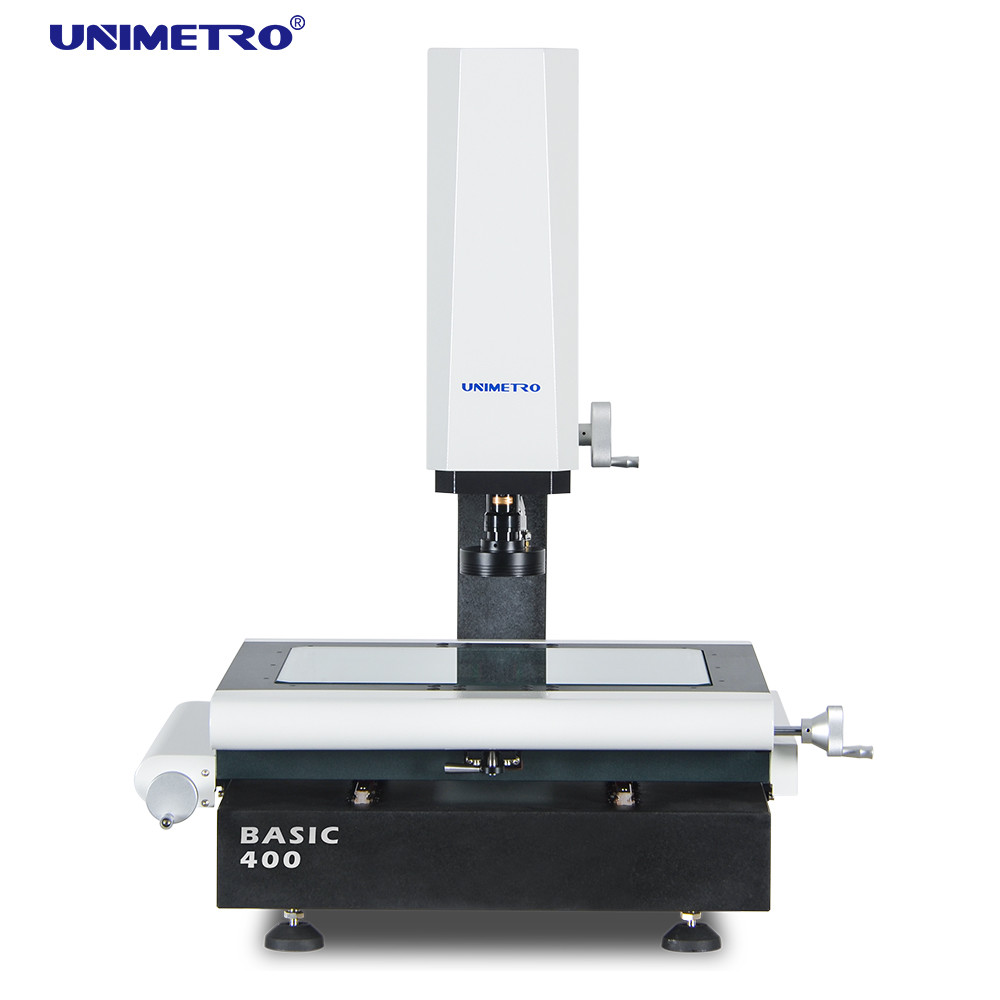

Goede kwaliteit optische meetapparatuur, handmatige zichtmeetmachine vmm-machine
Onze handmatige zichtmeetmachine kan worden bediend zoals onderstaande videoshows:
◉Granieten basis en kolom, uitstekende stabiliteit;
◉Aluminium werkfase, maakt de bewegingsbesturing snel reagerend en flexibel;
◉Het gebruik van de HIWIN lineaire geleiding en uiterst nauwkeurige lineaire geleiderail, met aluminium werkfase en hard geanodiseerde oppervlakteverwerking, zorgt voor de hoge dynamische prestaties en het lange levensduurgebruik van de machine.
◉Geïntegreerd besturingssysteem, ingebed met bewegingsbesturing en alle signaalbesturing als verlichting en lineaire schaalaflezing, zorgt ervoor dat de prestaties van de machine extreem stabiel zijn.
◉ 3-assige lineaire schalen met een resolutie van 0,5um
◉ Hoogwaardige autofocusfunctie
◉ Compatibel met Renishaw tastsysteem
◉ Aluminium werkfase en hard anodiseren
◉ 3 ringen 8 sectie LED-ringlichtsoftwarebesturing en programmeerbaar
◉ Parallelle lichtweg LED-contourlicht softwarematig aan te sturen en programmeerbaar
◉ Digitale HD-camera met 1,2 megapixels
◉ Geïntegreerde kernbedieningskast
◉ Z-as gemotoriseerde besturing
◉ HIWIN lineaire geleiding
◉ Met laserindicatoren voor extra positionering en scherpstelling

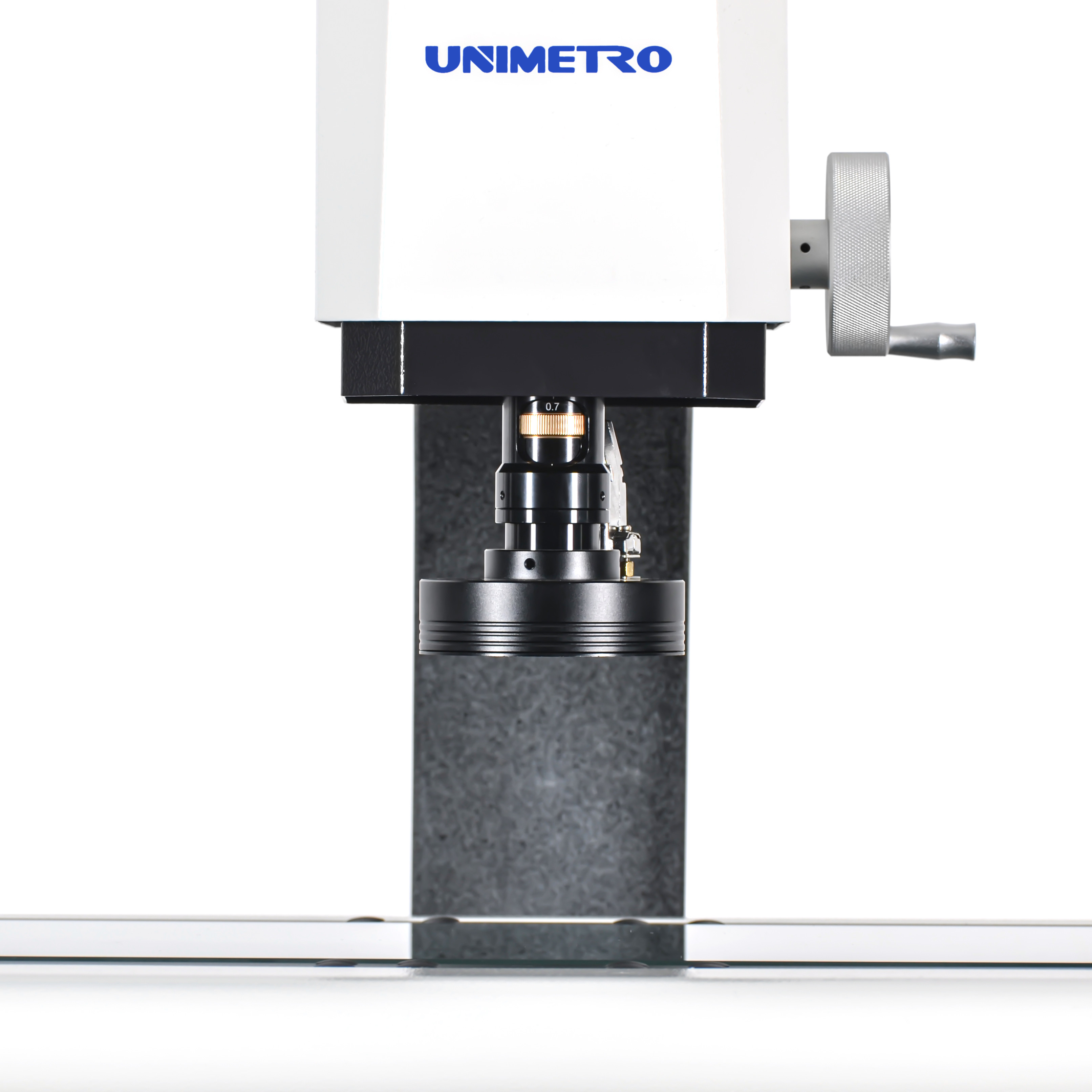

◉ 0,7-4,5X handmatige gedeukte zoomlens met vergrotingssignaalfeedbacksensor
FUNCTIES
Onze handmatige zichtmeetmachinekan 3D-functie realiseren door sonde toe te voegen.
◉ Eenvoudige kalibratie
◉ Meerdere hoeken aanraken
◉ Snelle coördinatensysteeminstelling
◉ Compatibel met de volledige lijn Renishaw-stylis
◉ CAD-module ondersteund (optioneel)
◉ 3D-tekeninguitvoer
◉ Compatibel met stersondes
◉ Meten van 3D-dimensies
◉ Beeld- en tastsysteem combineren metingen
◉ Sonderek ondersteund (optioneel)
Parameters
| Model |
BASIS 200 |
BASIS 300 |
BASIS 400 |
BASIS 500 |
| Afmeting (mm) (L*B*H) |
550*540*930 |
600*740*980 |
700*840*980 |
800*940*980 |
| Meetbereik (mm)(X*Y*Z) |
200*100*150 |
300*200*200 |
400*300*200 |
500*400*200 |
| Meetnauwkeurigheid (μm) |
2,5+L/100 |
2,5+L/100 |
2,5+L/100 |
3+L/100 |
| Herhaalbaarheid (μm) |
2.5 |
2.5 |
2.5 |
3 |
| Gewicht (kg) |
140 kg |
190 kg |
240 kg |
290 kg |
| Beeld en Meten |
CCD |
Digitale HD-camera met 1,2 megapixels |
| Lens |
Handmatige gedeukte zoomlens van 0,7-4,5x met feedbacksensor voor vergrotingssignaal |
| Vergroting |
18-195X (Alleen ter referentie. Met een andere camera en lens zal de vergroting anders zijn.) |
| Gezichtsveld |
8,1 ~ 1,3 mm |
| Werkafstand |
80 mm |
| Lineaire schaalresolutie |
0,5 μm (0,1 μm voor optie) |
| Aandrijfsysteem |
Handmatige bediening van de X-, Y-, Z-as |
| Verlichting |
Programmeerbaar 4 secties LED-ringoppervlakteverlichting, parallel LED-contourlicht, 8 secties LED-ringverlichting, coaxiaal, voor optie |
L meet de lengte (mm), de mechanische nauwkeurigheid van de Z-as en de focusnauwkeurigheid zijn gerelateerd aan het oppervlak van het werkstuk. **Vergroting is een geschatte waarde en houdt verband met de afmetingen van de monitor en de resolutie.
Gezichtsveld (mm) = (diagonaal*horizontaal*verticaal)
0,5X of 2X objectief is optioneel verkrijgbaar en realiseert een beeldvergroting: 13X~86X of 52X~344X.
Softwarefuncties
Onshandmatige zichtmeetmachinegebruik de krachtige functiesoftware.
INSPECTEER 3D VISIE MEETSOFTWARE
De UNIMETRO INSPECT3D-software heeft een gebruiksvriendelijke gebruikersinterface, is gemakkelijk te leren,
krachtige functie, waarmee gebruikers snel en nauwkeurig kunnen meten.
De software biedt een volledig Engelstalige gebruikersinterface en maakt ook de ontwikkeling van nieuwe talen mogelijk
◉ CAD-bestand invoeren en meten
◉ Onderdelenarray en macrometing
◉ Autofocus en hoogtemeting
◉ Navigatiefunctie helpt snel lokaliseren
◉ Krachtige geometrische meetfunctie
◉ Meerdere gegevensrapporten en grafische gegevensuitvoerfunctie
◉ Flexibel gebruikersprogramma
◉ Referentie-elementen creëren
◉ Krachtige randdetectiefunctie
◉ Ondersteuning van meerdere externe accessoires
◉ Automatische berekening van de geometrische tolerantie van de elementen
◉ Het snel en gemakkelijk meten van ingewikkelde producties
