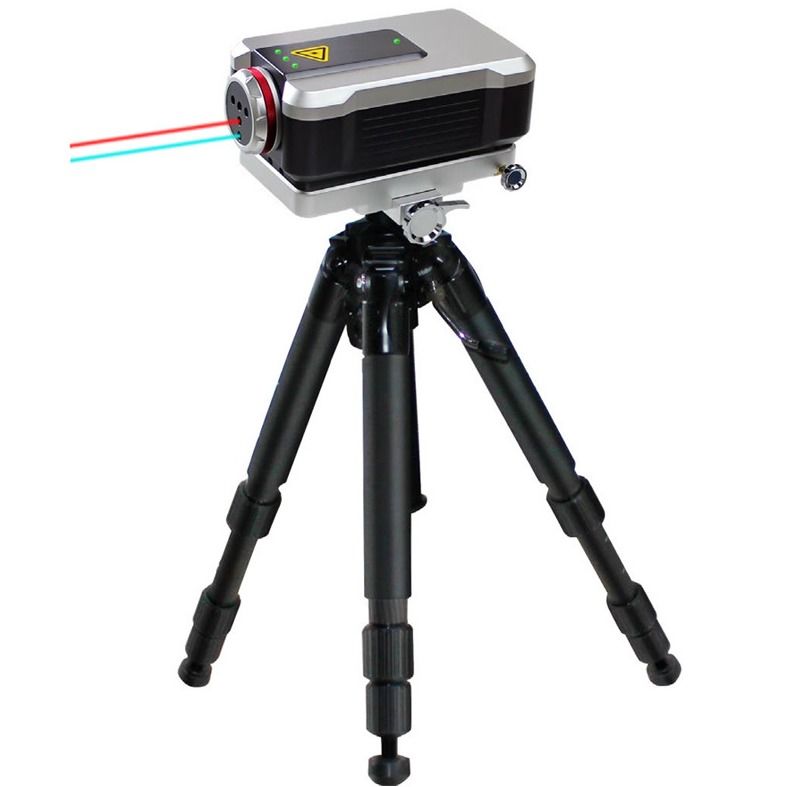

0.05ppm het Meetsysteem1nm Resolutie van de laserinterferometer

Basisinformatie
Plaats van herkomst: China
Merknaam: UNIMETRO/CHOTEST
Certificering: CE
Modelnummer: SJ6000
Min. bestelaantal: 1SET
Prijs: Discussible
Verpakking Details: Document vakje
Betalingscondities: T/T
Levering vermogen: 100 vastgestelde maand
Gedetailleerde informatie
Productnaam: SJ6000 het Meetsysteem van de laserinterferometer Lineaire metende waaier: 0~80m
Resolutie: 1nm De nauwkeurigheid van de laserfrequentie: 0.05ppm
Werkende Temperatuur:: (0-40) ℃ Dynamisch vang tarief:: 50kHz
Hoog licht:

De enige Interferometer van de Frequentielaser

,

0.05ppm Meetinstrumenten

,

1nm resolutie Meetinstrumenten


Productomschrijving



Beschrijving

De laserinterferometer wordt gezien als een hoge precisie, hoge gevoelige meetmethode door lichte golflengte als criterium toe te passen, en in high-end productiedomein wijd gebruikt. SJ6000 de laserinterferometer dringt van helium-Neon lasergenerator met hoge frekwentie aan van een leverancier van de V.S., high-precision milieucompensatiemodules, high-precision systeem van de het signaalverwerking van de laserinterferentie, het krachtige systeem van de computercontrole. Door met de thermische technologie van de frequentiestabilisatie van laser dubbel-longitudinale wijze en geometrische parametersinterferentie van toepassing te zijn snel kunnen het optische wegontwerp, SJ6000 output stabiele en high-precision (0.05ppm) laser op lange termijn (ongeveer 6 minuten) die krachtige anti-interference prestaties heeft. Met verschillende prismamodules, kan het lineariteit, hoek, eerlijkheid, Vlakheid en perpendicularity meten, daarnaast kan het dynamische kenmerken analyseren. SJ6000 heeft vele voordelen, zoals hoge precisie, hoge snelheid, hoge resolutie, lange afstand.

Functies

1. Hoge precisie van meting: De resolutie is tot nanoscale op de technologie van laser dieinterferometry wordt gebaseerd; Met high-precision milieucompensatieeenheid, worden de invloeden aan het meten van resultaat van omgevingstemperatuur, druk, vochtigheid en materiële temperatuur geëlimineerd; Het kan frequentiestabiliteit op lange termijn van laser verzekeren door het systeem van de de stabilisatiecontrole van de laser thermische frequentie te gebruiken; Het ontwerp van het scheiden van interferoscope van gastheer vermijdt hittevervorming van interferoscope, die de stabiliteit van interferentie optische weg verzekert.
2. Het kan lineariteit, hoek, eerlijkheid, perpendicularity en andere geometrische parameters meten; Het kan de lineaire het plaatsen nauwkeurigheid en herhaalde het plaatsen nauwkeurigheid van gidssporen voor CNC werktuigmachines meten, het meten van machines en ander materiaal van de precisiemotie coördineren; Het kan de hoogtehoek, schommelingshoek, perpendicularity en eerlijkheid van de gidssporen meten, daarnaast kan het roterende as van werktuigmachines kalibreren.
3. Volgens compensatiemontages door gebruiker, produceert het systeem automatisch de lijst van de foutencompensatie voor kaliberbepaling van werktuigmachines.
4. Met functies van Dynamische metingen (verplaatsing-tijd kromme, snelheid-tijd kromme, versnelling-tijd kromme), omvangmeting en frequentieanalyse, kan het trillingstest van werktuigmachine etc. analyseren, dynamische kenmerken van balschroef, reactiekenmerken van aandrijvingssysteem, dynamische kenmerken van gidsspoor.
5. Ingebouwde binnenlandse & internationale normen, zoals GB, ISO, BS, ANSI, DIN, JIS etc. Het systeem analyseert en verwerkt gegevens volgens relevante norm, produceert definitief testrapporten met inbegrip van het corresponderen snijden grafieken en gegevens.
6. Kan de parameters van milieutemperatuur, materiële temperatuur, milieuvochtigheid en luchtdruk automatisch verwerven. Kan milieucompensatie met de hand, of door systeem plaatsen automatisch.
7. Met gecentraliseerd databasebeheer voor het meten van verslagen, kan de gebruiker de metende verslagen volgens objecttype, testende instelling, productieaantal, inspecteur vragen en beheren, legde instelling, materiaalaantal, inspectiedatum en effectieve datum voor; Kan de gegevens naar Word uitvoeren, Excel de facultatieve) dossiers, van AutoCAD (.
8. Gemakkelijk te installeren: Basisgewicht 15kg, geschikt en draagbaar.

Parameters

Systeemparameters

Omgevingssensoren

1. Meetmethode: enige frequentie

1. Atmosferische temperatuursensor: ±0.1℃ (0-40) ℃, resolutie: 0.01℃

2. De nauwkeurigheid van de laserfrequentie: 0.05ppm

2. Materiële temperatuursensor: ±0.1℃ (0-40) ℃, resolutie: 0.01℃

3. Dynamisch vang tarief: 50kHz

3. Atmosferische vochtigheidssensor: ±5% (0-95%)

4. Opwarmingstijd: ongeveer 6 min

4. Luchtdruksensor: ±0.1kPa (65~115) kPa

5. Werkende temperatuur: (0-40) ℃



6. Milieutemperatuur: (0-40) ℃, vochtigheid: 0-95%



7. Opslagtemperatuur: -20℃-70℃



Lineaire meting

Hoekmeting

1. Het meten van waaier: (0-80) m

1. Aswaaier: (0-15) m

2. Het meten van nauwkeurigheid: 0.5ppm (0-40) ℃

2. Het meten van waaier: ±10°

3. Het meten van resolutie: 1nm

3. Nauwkeurigheid: ± (0.02%R+0.1+0.24M) ″ (R wijst op waarde, eenheid: ″; M is gemeten lengte in m)

4. Maximum die snelheid meten: 4m/s

4. Het meten van resolutie: 0,1 ″

Vlakheidsmeting:



1. Aswaaier: (0-15) m



2. Vlakheid die waaier meten: ±1.5 mm



3. Nauwkeurigheid: ± (0.2%R+0.02M2) μm (R wijst op waarde in μm; M is gemeten lengte in m)



4. Substraatgrootte: regelbare 180mm, regelbare 360mm



5. Het meten van resolutie: 0.1μm



Eerlijkheidsmeting:

Punt

Aswaaier

Het meten van waaier

Nauwkeurigheid

Resolutie

Korte eerlijkheid

(0.1-4) m

±3.0mm

± (0.5+0.25%R+0.15M2) μm

0.01μm

Lange eerlijkheid

(1-20) m

±3.0mm

± (5.0+2.5%R+0.015M2) μm

0.01μm

Nota: R wijst op waarde in μm; M is gemeten lengte in meters

Perpendicularitymeting

Punt

Aswaaier

Het meten van waaier

Nauwkeurigheid

Resolutie

Korte eerlijkheid

(0.1-3) m

±3.0mm

± (2.5+0.25%R+0.8M) μm/m

0.01μm

Lange eerlijkheid

(1-15) m

±3.0mm

± (2.5+2.5%R+0.08M) μm/m

0.01μm

Nota: R wijst op waarde in μm; M is gemeten lengte in meters
