Afmeting: | 600*740*980mm | Het meten van waaier: | 300*200*200mm |
---|---|---|---|
Het meten van nauwkeurigheid: | 2,5+L/100um | Herhaalbaarheid: | 2.5um |
Gewicht: | 190kg | Lineaire Schaalresolutie: | 0.5um (0.1um voor optie) |
Hoog licht: | 2.5um Visie Optische Meetmachine,ISO PCB Visie Optische Meetmachine |
Beschrijving
Vision-meetmachine is een instrument dat wordt gebruikt voor het nauwkeurig meten van fysieke dimensies, nauwkeurigheid tot op micronniveau. Dit is een optisch meetinstrument dat de camera gebruikt om het beeld van het werkstuk vast te leggen, de beeldpixel te analyseren en de 2D-dimensie te berekenen met de meetsoftware .

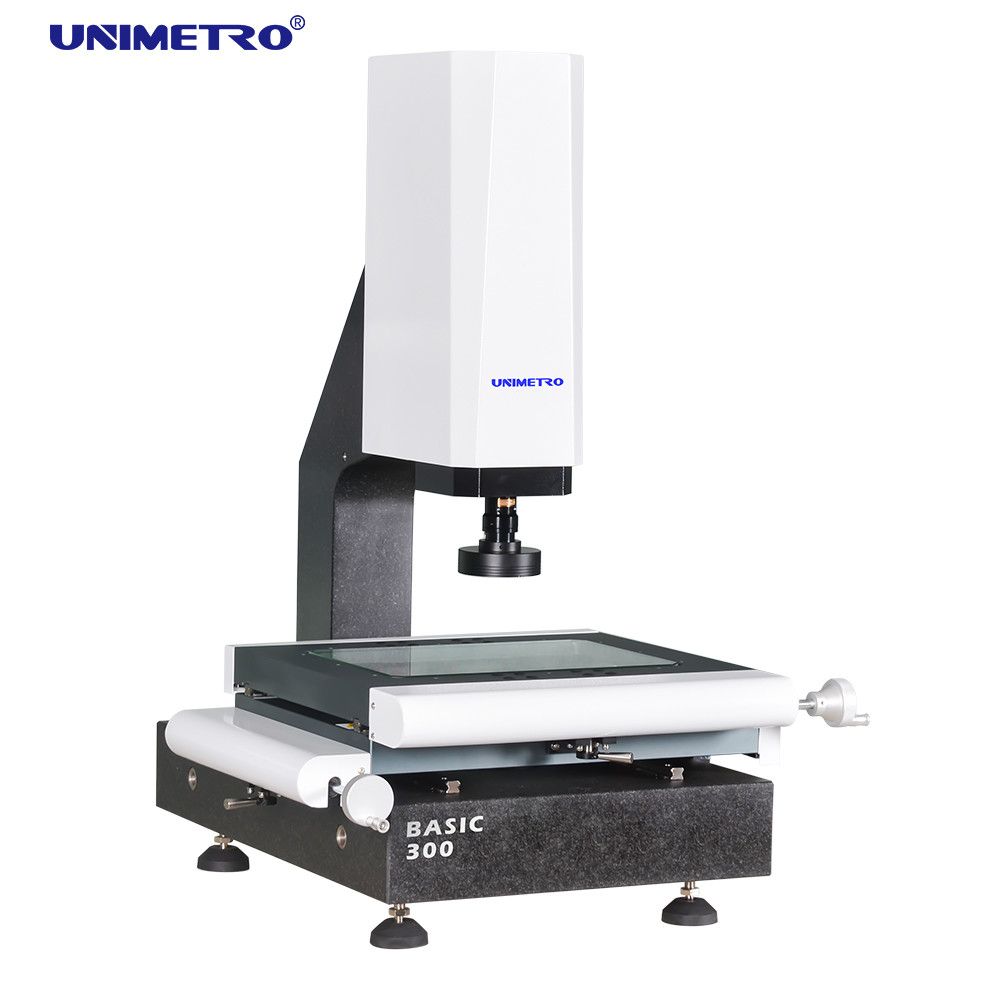

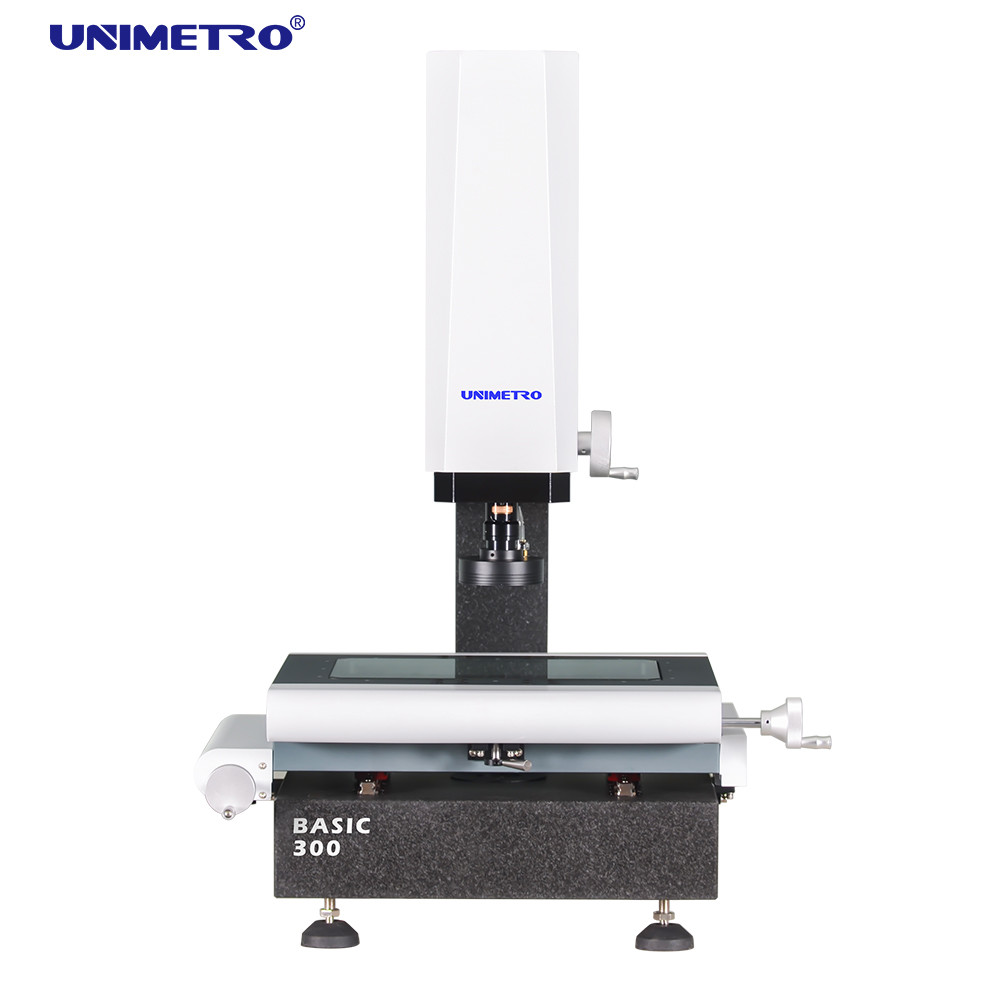

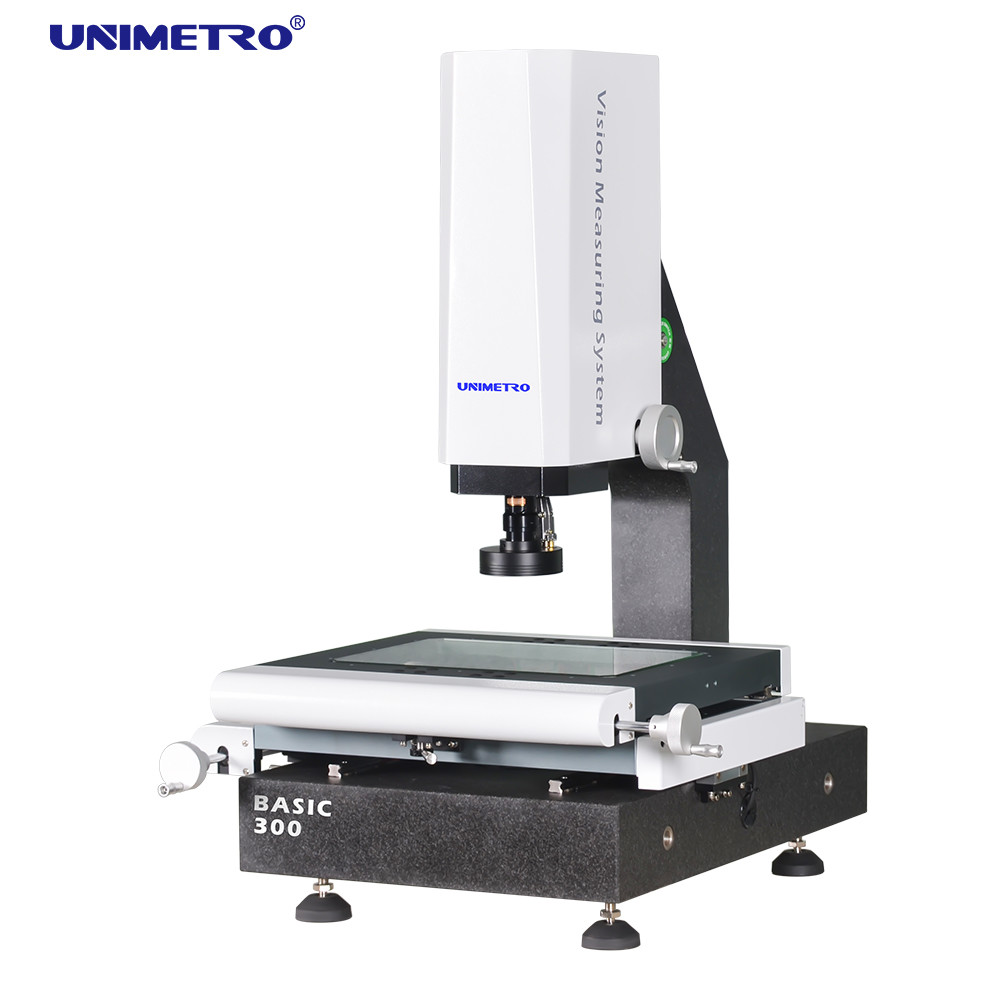

◉ BASIC-serie vision-meetmachine is ontworpen en ontwikkeld door UNIMETRO, een populair model dat geschikt is voor de meeste nauwkeurige 2D-dimensiemeettoepassingen en eindgebruikers uit verschillende industrieën, zoals schimmel, elektronica, halfgeleider, plastic injectie, 3C-producten, medische zorg, luchtvaart ... enz. Het is een belangrijk instrument dat wordt gebruikt in het kwaliteitscontroleproces van uw producten, waardoor de nauwkeurigheid van de afmetingen van uw producten wordt gegarandeerd, waardoor uw producten concurrerender worden.
◉ BASIC-serie VMM is het meest gebruikte model voor de meeste fabrieken die nauwkeurige onderdelen produceren.Het is geschikt voor het meten van kleine hoeveelheden monsters.3-assige handmatige bediening, met gebruiksvriendelijke software, stelt de machinist in staat om de machine in zeer korte tijd te gebruiken.
◉ Gebruik van graniet met hoge nauwkeurigheid en stabiliteit als machinebasis en kolom, met 3-assige 0,0005 mm lineaire sensor met hoge resolutie
---- Zorg voor de hoge prestaties en nauwkeurigheid van elke machine.
◉ Gebruik van HIWIN lineaire geleiding en zeer nauwkeurige lineaire geleiderail, met aluminium werktafel en harde anodisatie oppervlaktebehandeling.
---- Zorgt voor hoge dynamische prestaties en langdurig gebruik van de machine.
◉ Gebruik van een geïntegreerde kernbesturingskast die is ontwikkeld door UNIMETRO, voor lineaire schalen, lichtregeling en overdracht van tastsondesignalen.
---- Zorg voor eenvoudige bedrading en onderhoud.Verhoog de stabiliteit van de machine sterk.
◉ Programmeerbaar contour LED-licht met parallel lichtpad, voorkomt vervorming van het beeld.
---- Zorgt voor de meetnauwkeurigheid.
◉ Met 8-delige softwarebesturing LED-ringlicht, bieden meerdere verlichtingshoeken en helderheid.
---- Geschikt voor onderdelen met verschillende vormen en materialen.
◉ De verlichtingsparameters kunnen worden vastgelegd in het deelmeetprogramma, gebruikers hoeven tijdens het meetproces niets aan te passen.
---- Vriendelijk en handig gebruik.
Toepassingsgebied
◆ Vormindustrie
◆Automobiel fabricage
◆Medische industrie
◆Mechanische productie
◆3C digitale industrie
◆PCB-productie
Enz.
Hardware configuratie
◆ HIWIN lineaire geleidingsmanier
◆ Aluminium werktafel en hard geanodiseerd
◆ Geïntegreerde kernbesturingskast
◆ Lineaire schalen met 3 assen en een resolutie van 0,5um
◆ Multifunctionele LED parallelle lichtgroep
◆ Hoge resolutie CCD-camera van industriële kwaliteit
◆ 0,7-4,5x handmatig gedeukte zoomlens met hoge herhaalbaarheid
◆ Ondersteuning van meerdere externe accessoires
Parameters
Model | BASIS 200 | BASIS 300 | BASIS 400 | BASIS 500 | |
Afmeting (mm) (L*B*H) | 550*540*930 | 600*740*980 | 700*840*980 | 800*940*980 | |
Meetbereik (mm)(X*Y*Z) | 200*100*150 | 300*200*200 | 400*300*200 | 500*400*200 | |
Meetnauwkeurigheid (μm) | 2,5+L/100 | 2,5+L/100 | 2,5+L/100 | 3+L/100 | |
Herhaalbaarheid (μm) | 2.5 | 2.5 | 2.5 | 3 | |
Gewicht (kg) | 140kg | 190kg | 240kg | 290kg | |
Beeld en Meten | CCD | Digitale HD-camera van 1,2 megapixels | |||
Lens | 0,7-4,5x handmatig ingedeukte zoomlens met feedbacksensor voor vergrotingssignaal | ||||
Vergroting | 18-195X (Alleen ter referentie. Bij verschillende camera's en lenzen zal de vergroting anders zijn.) | ||||
Gezichtsveld | 8,1 ~ 1,3 mm | ||||
Werkafstand | 80mm | ||||
Lineaire schaal resolutie | 0,5 μm (0,1 μm voor optie) | ||||
Aandrijfsysteem | Handmatige bediening van de X-, Y- en Z-as | ||||
Verlichting | Programmeerbaar 4 secties LED-ringoppervlaklicht, parallel LED-contourlicht, 8 secties LED-ringlicht, coaxiaal, voor optie |
Software-overzicht
◉ CAD-bestand invoeren en meten
◉ Flexibel gebruikersprogramma
