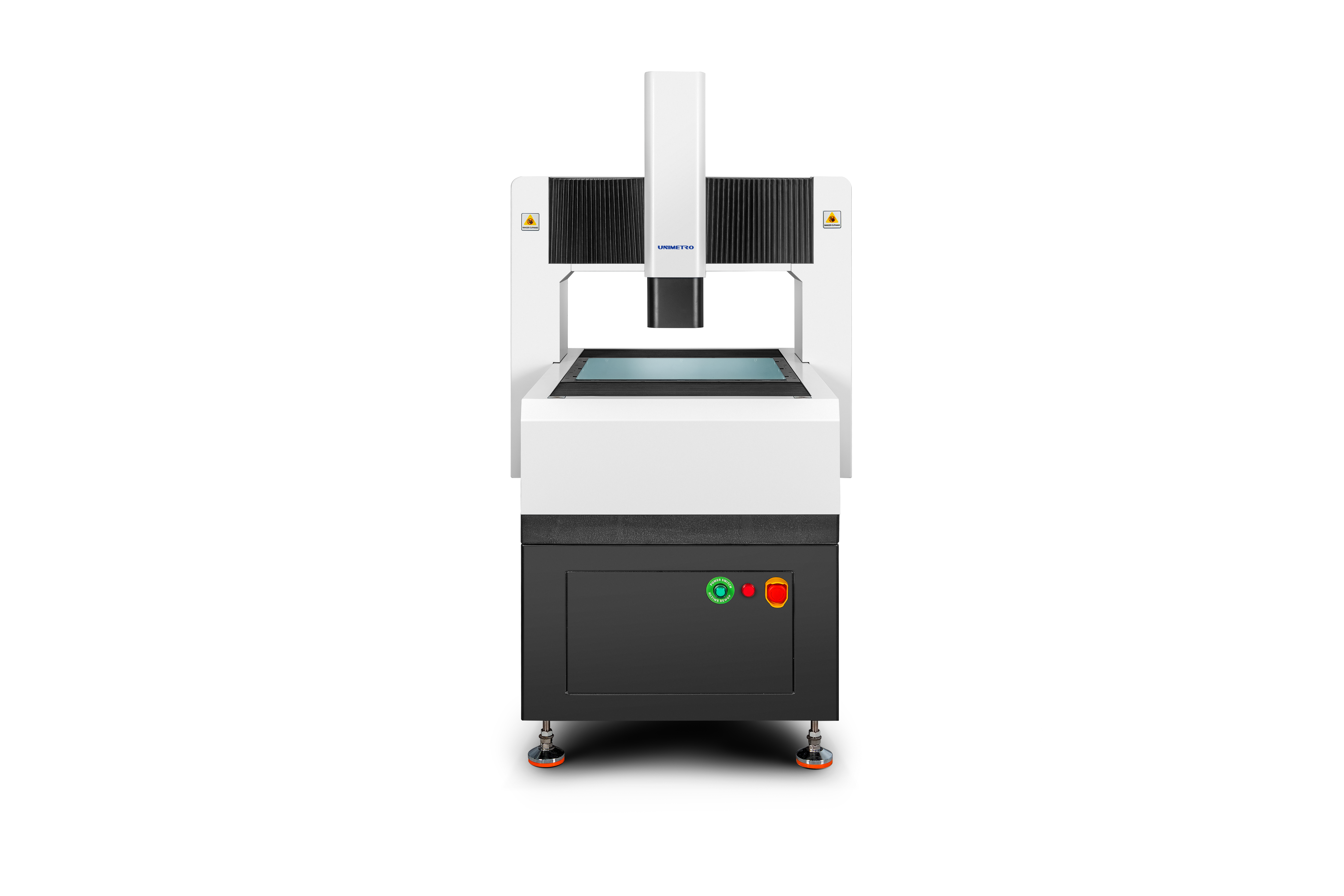

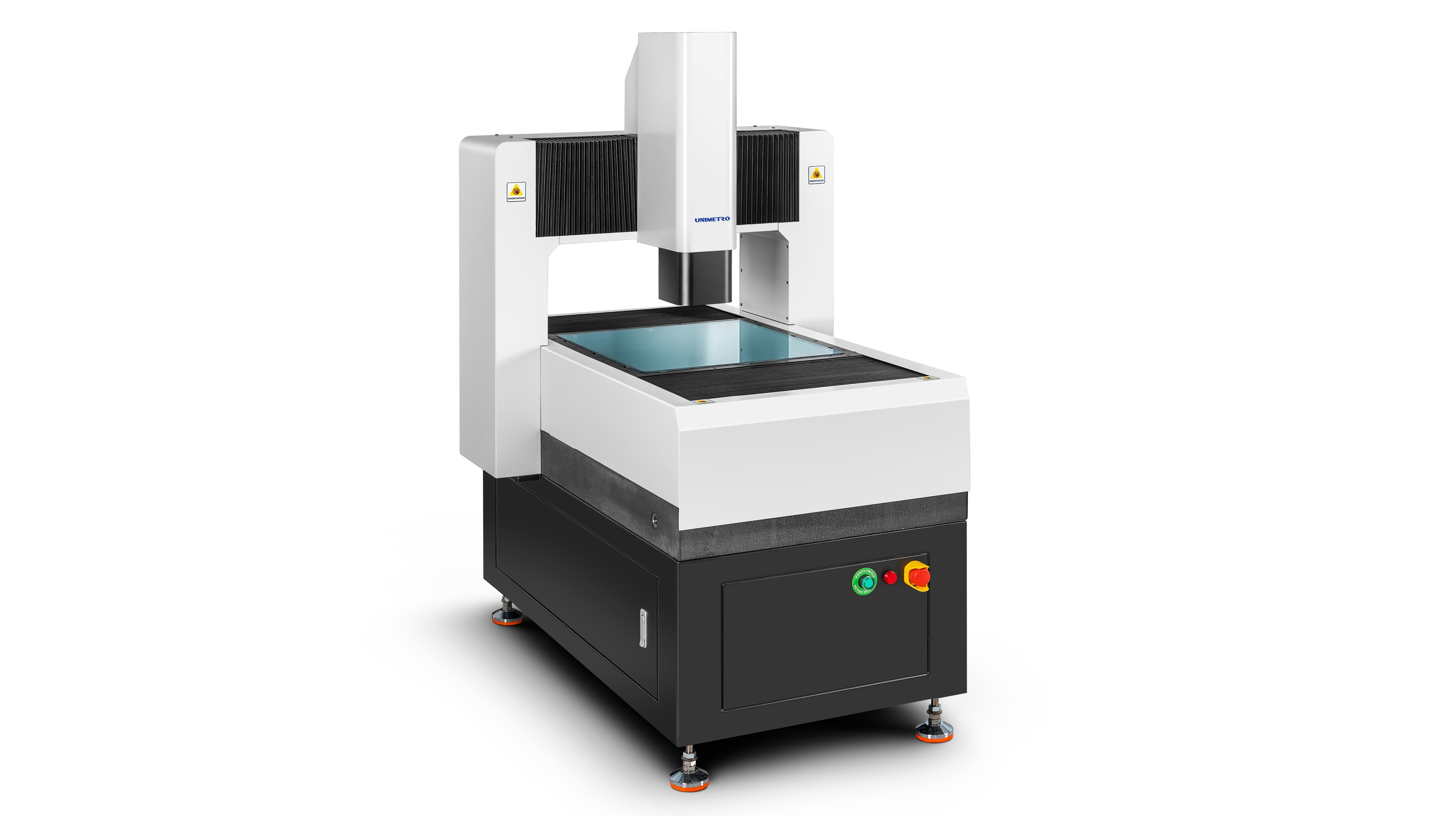

HP-serie Gevorderde Vmm 3D-visie ️ Niet-contactmeting voor 3C-precisieinspectie

HP: Hoge precisie (Hoge precisie)
De belangrijkste kenmerken van de vaste portiermachine zijn hoge precisie en volledige automatisering."HP" in deze context verwijst naar de portiermachine als een "contactloos automatisch optisch nauwkeurig inspectieinstrument op microniveau"Het helpt de algehele productie nauwkeurigheid en productiviteit voor klanten te verbeteren.

Resolutie:0.5 μm (0,1 μm optioneel)

Camera:Industriële CCD-kleurcamera

Lens:1x-10x (variabele vergroting)

Vergroting:20X - 200X (De vergroting varieert afhankelijk van het model van de geselecteerde camera; de werkelijke vergroting is afhankelijk van de gemeten gegevens.)

Videovergroting:18~195X (volgens de verschillende modellen van de geselecteerde camera; de werkelijke vergroting is afhankelijk van de gemeten gegevens)

Werkafstand:85 mm

Verlichting:Programmeerbaar oppervlaktelicht, LED-onderkant parallellicht (optioneel: coaxiale lamp)

Aandrijving:CNC-besturing, lineaire motor aandrijving; handgreepbesturing, muis/toetsenbordbesturing

Resolutie op lineaire schaal:0.1 μm

• De gehele gesloten frame bewegende brug structuur wordt aangenomen, het meetwerkstuk is vast, de draagkracht is groot en de bewegingsprestaties zijn goed.
• Het introduceren van eindelementenanalyse-technologie in mechanisch ontwerp om een hoge stijfheid en hoge precisie van de mechanische structuur te garanderen.
• Grade 000 granietbasis, hoge sterkte, corrosiebestendigheid en goede stabiliteit.
• Werktafel voor oppervlaktebehandeling met aluminiumoxide, snelle en flexibele bediening, duurzaam en mooi.

• RENISHAW open roosterregelaar, resolutie 0,5 μm, hoge precisie en goede stabiliteit.

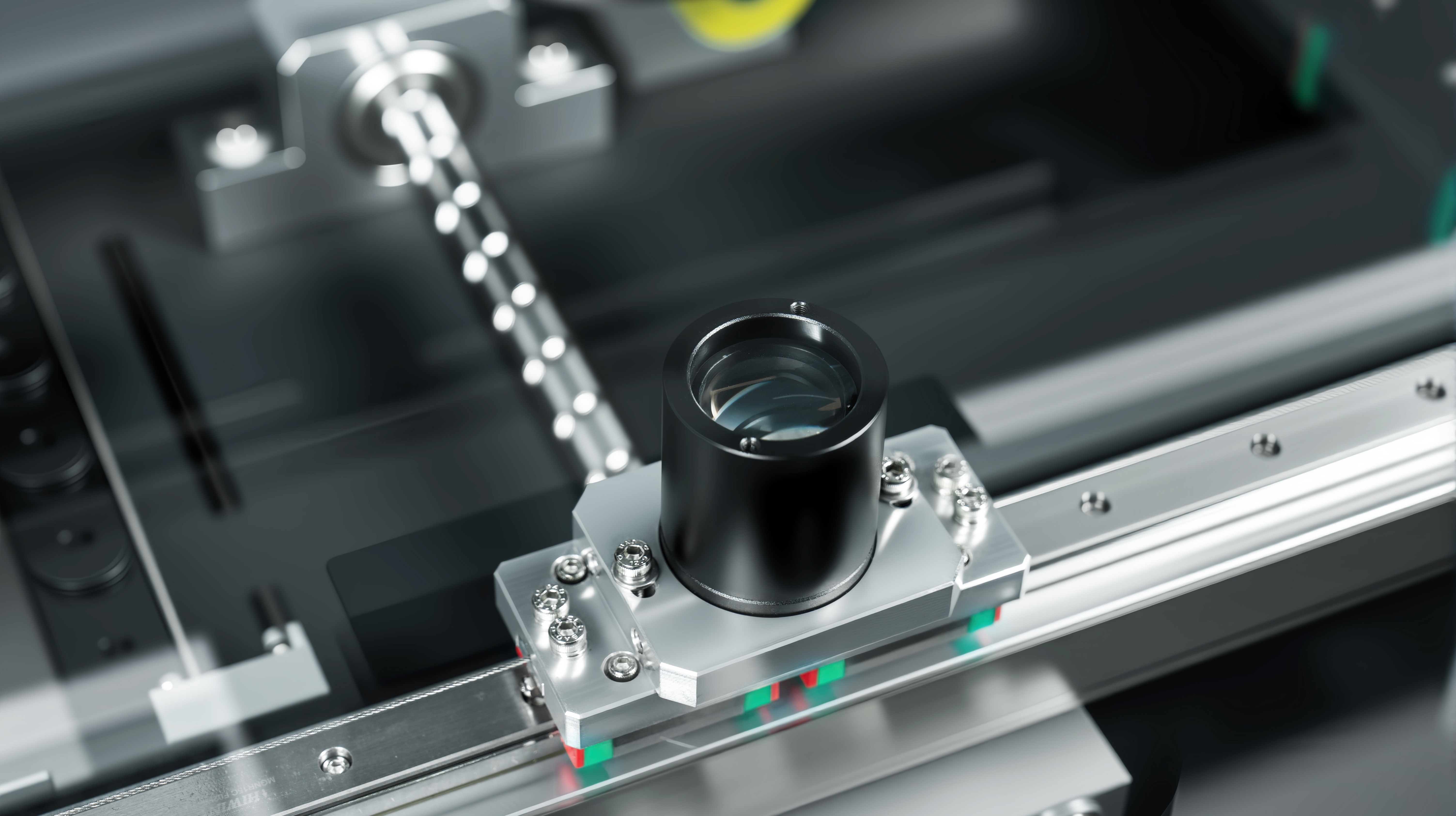

• Precieze lineaire geleidingsrails, een kogelschroef van de freesmachine en een wisselstroom servomotor zorgen voor de stabiliteit van de positioneringsnauwkeurigheid van het machinesysteem.
• 2M-pixel hoge-definitie kleur Giga digitale camera voldoet aan de eisen van een heldere waarneming en stabiele meting.
• 6.5x optische lens met hoge resolutie, nauwkeurige automatische zoom, snelle pixel kalibratie.
• Programmeerbare 5-ring 8-zone LED-oppervlakte lichtbron, transmissie parallel LED-contour lichtbron systeem, intelligente 256 niveau helderheid aanpassing.
• Full-axis CNC-besturing, AC-servomotor met volledige gesloten lus.

HE-serie groot portier type visie meetinstrument kan worden uitgerust met een verscheidenheid aan 3D-sensoren voor uitgebreide 2D / 3D composiet meting.Het kan ook worden uitgerust met niet-contact sensoren zoals sonde en laserHet ondersteunt ook RENSHAW full series of probe bracket, zodat gebruikers de automatische transformatie van full-scale meting op één apparaat kunnen voltooien, waardoor de productiviteit sterk wordt verbeterd.
