Plaats van herkomst: | China, Guangdong |
---|---|
Merknaam: | UNIMETRO |
Certificering: | CE, ISO |
Modelnummer: | BOSWACHTER 600 |
Min. bestelaantal: | 1 set |
Prijs: | Discussible |
Verpakking Details: | houten behuizing |
Levertijd: | 10 het werkdagen |
Betalingscondities: | T/T, L/C, D/A, D/P ,, Western Union, MoneyGram, MoneyGram |
Levering vermogen: | 20 per maand |
Productnaam: | Ranger 600 Stabiele handmatige gereedschapsinspectiemachine voor snijgereedschap | X-asverkeer: | 80 mm |
---|---|---|---|
Y asreis: | 60 mm | Z-asreizen: | 60 mm |
Maximale gereedschapdiameter: | 20 mm | Maximale gereedschaplengte: | 200 mm |
werkafstand: | 90 mm | ||
Markeren: | Boswachter 600 de Handmachine van de Hulpmiddelinspectie,De handmachine van de Hulpmiddelinspectie,Boswachter 600 het scherpe systeem van de hulpmiddelinspectie |

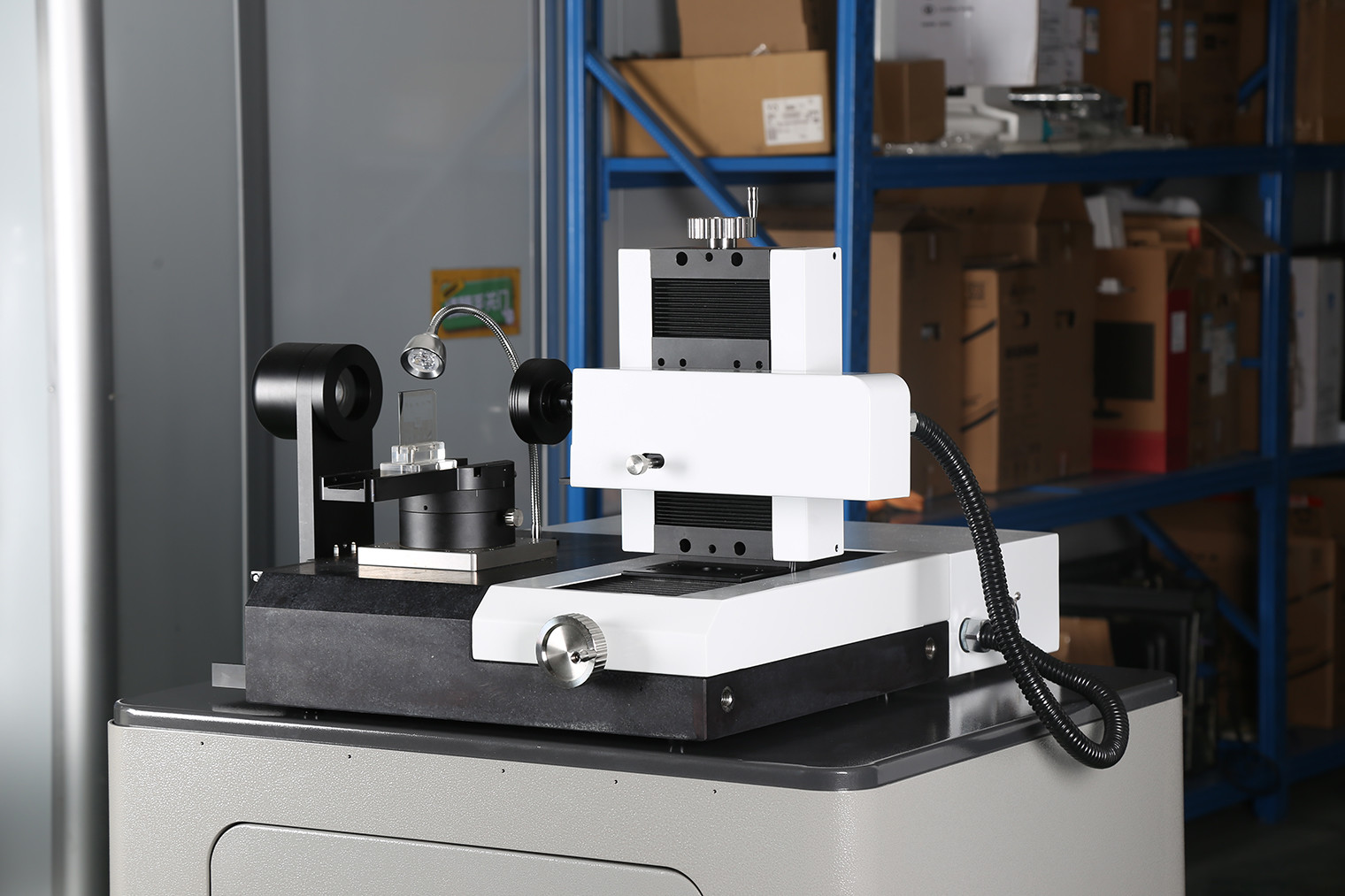

De UNIMETRO RANGER600 is de universele meetmachine voor boormachines, freesmachines, rekenmachines en afzuigmachines met een flexibel verlichtingssysteem.Dankzij het compacte ontwerp en de grote stabiliteit, kan de RANGER600 worden gebruikt in de metrologische ruimte, bij inspectie of rechtstreeks in de productie.
Parameters
Naam van het product |
Multifunktioneel gereedschapsinspectieapparaat voor het snijden van verschillende vormen |
|||||
Model |
Ranger 600 |
|||||
X-asverkeer |
80 mm |
|||||
Y-asreizen |
60 mm |
|||||
Z-as meetbereik |
60 mm |
|||||
Maximale werktuigdiameter |
20 mm (optioneel 30 mm) |
|||||
Maximale lengte van het werktuig |
200 mm (optioneel 350 mm) |
|||||
Werkafstand |
90 mm |
|||||
Lens |
0.7X-4.5X geborstelde zoomlens |
|||||
Camera |
5MP HD camera |
|||||
Resolutie op lineaire schaal |
0.1um |
|||||
Vergroting |
12.6X-79.2X/25.2X-158.4X (optioneel) |
|||||
Zichtveld |
27*20mm-43*33mm/13.5*10mm-2.3*1.6mm (optioneel) |
|||||
Precisiteit |
X ~ Y, (2,5 + L / 100) μm, L is de gemeten lengte |
|||||
PC's |
Windows 10 besturingssysteem, met 24" LCD-scherm |
|||||
Verlichtingssysteem |
8 secties LED-ringlicht, contourenlicht en flexibel hulplicht, allemaal softwarebesturing en programmeerbaar. |
|||||
Invoerformaat |
DXF-bestanden |
|||||
Outputformaat |
EXCEL, DXF |
Kenmerken
1Geavanceerd ontwerp
>Ergonomisch ontwerp en solide constructie.
>HD-beeldopname en displaycombinatie, ook microscopisch vergrootingsniveau is optioneel.
>Stabiel en nauwkeurig V-blok voor gemakkelijk vasthouden en uitlijnen van gereedschappen.
>Op het draaistadium zijn mechanische vaste meethoeken van 0° en 90° beschikbaar.
>High accuracy encoder is ingebed in de draaitafel, biedt precieze hoek locatie voor gebruikers.
>Meerdere secties programmabel LED-ringlicht voor oppervlakteverlichting, ook met contourenverlichting en vrijhoekige hulpverlichting voor standaardfuncties.
> SMARTOOL meetsoftware biedt specifieke meetfuncties voor snijgereedschappen.
>Automatische randdetectie, snelle hoekmeting met reticel, CAD-elementvergelijkingsfuncties zijn beschikbaar.
2. Meerdere hoeken meten
Voor een snellere en nauwkeurigere plaatsing van de werktuighoek tijdens het meetproces biedt de draaitafel van de RANGER600 2 mechanische vaste hoeken, 0 en 90 graden.Bij de 0 graden positie gebruikers in staat zijn om te meten Tool End, Tool End - Center shaft, Tool End - voorhoek, enz. En 90 graden positie is beschikbaar voor Helix hoek, Axial Front hoek, Eerste Achterhoek, Tweede Achterhoek en Tilting Edge hoek, enz.
