Flexibel 3D-optisch CMM-basisbord en -bevestigingskits voor nauwkeurige metingen

De FlexFix-serie fixtuurkits zijn precisie meetoplossingen ontworpen voor coördinatenmeetmachines (CMM) en vision meetmachines (VMM). Deze modulaire fixtuursystemen verbeteren de meetreproduceerbaarheid, nauwkeurigheid en standaardisatie voor diverse industriële toepassingen.

FlexFix fixtuurkits worden gebruikt in meerdere sectoren, waaronder elektronica, lucht- en ruimtevaart, automotive, kunststoffen en medische zorg. Compatibel met alle maten en modellen CMM- en VMM-apparatuur, maken deze tools flexibele, herhaalbare en gestandaardiseerde meetprocessen mogelijk.

Ontwikkeld door UNIMETRO, verbetert de FlexFix-serie de reproduceerbaarheid en nauwkeurigheid van inspectieprocessen door snelle, herhaalbare fixtuurinstellingen. Het modulaire ontwerp maakt uitbreiding mogelijk op basis van gebruikersvereisten, en biedt complete fixtuuroplossingen voor onderdelen van elke grootte, vorm of materiaal.

Het systeem beschikt over fixtuurplaten met M8 schroefdraadfittingen, verkrijgbaar in diverse standaardmaten. Deze platen worden vervaardigd uit zeer nauwkeurig aluminium via complexe processen en garanderen de betrouwbaarheid van het systeem. Gereedschapsloze montage maakt snelle fixtuuroplossingen mogelijk die de doorvoer verhogen en inspectievertragingen elimineren.

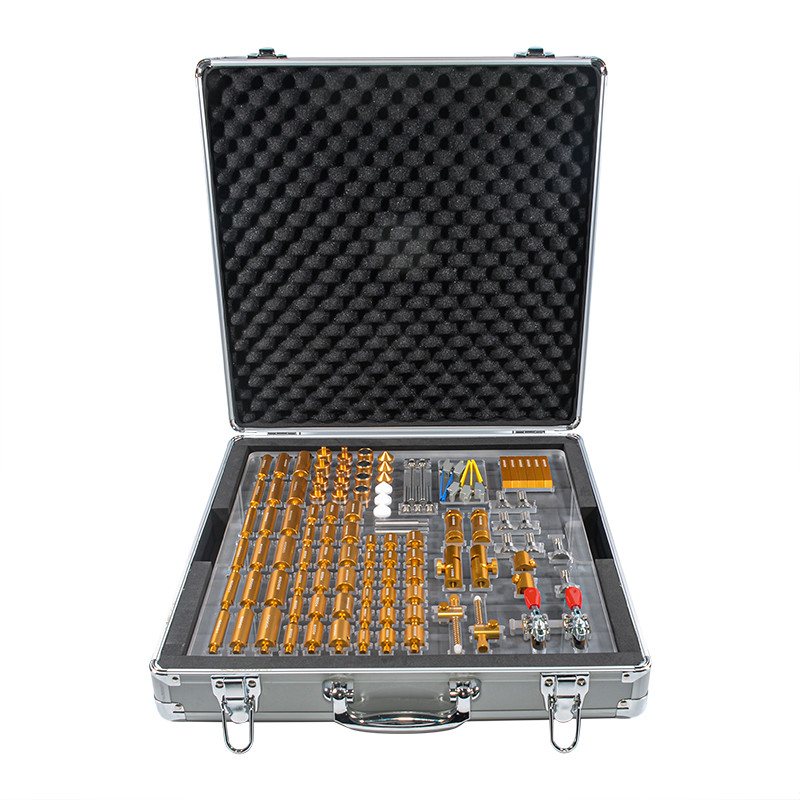

FlexFix-serie fixtures worden verkocht als startkits met één basisplaat en een uitgebreide set componenten. Gebruikers dienen de maten van de basisplaten te selecteren op basis van de afmetingen van hun CMM-machine en meetvereisten.

FlexFix-componenten zijn ontworpen om werkstukken veilig vast te houden met minimale benodigde kracht, waardoor speciale gereedschappen overbodig zijn. De uitgebreide componentenset bevat steunen, klemmen en drukelementen die ontworpen zijn om schade of vervorming aan gemeten onderdelen te voorkomen.

Het flexibele componentensysteem maakt de creatie van diverse fixtuurcombinaties voor verschillende soorten onderdelen mogelijk, terwijl duidelijke probe-paden voor 3D-meetoperaties worden gegarandeerd.

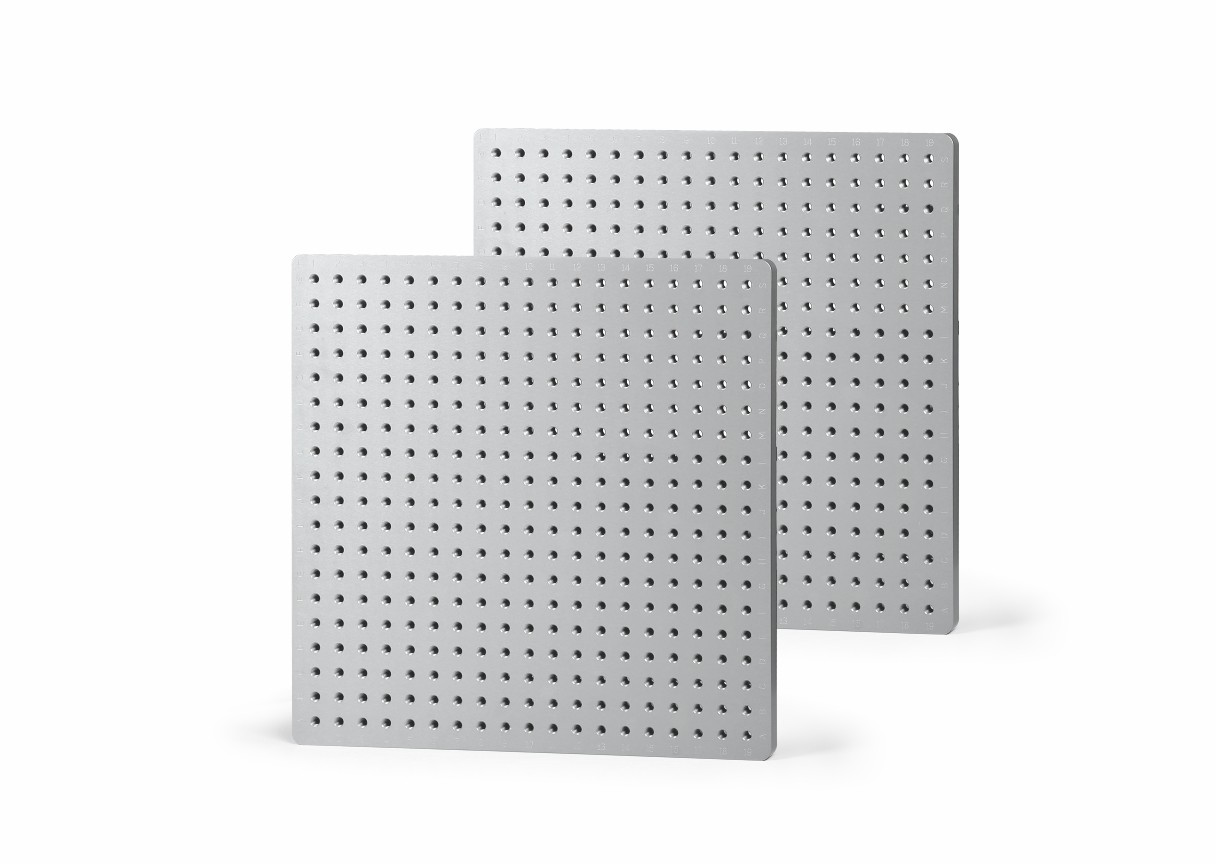

Meerdere basisplaatmaten bieden plaats aan verschillende CMM-afmetingen en fixtuurvereisten voor componenten. De productie omvat CNC-bewerking, precisie slijpen, geanodiseerde coating en laser markering om hoge nauwkeurigheid, vlakheid en betrouwbaarheid te bereiken.

Standaardplaten zijn voorzien van alfanumerieke rasterpatronen met zichtbare onderdeelnummers, waardoor volledige documentatie van fixtuurinstellingen mogelijk is. Dit maakt snelle en nauwkeurige reproductie van identieke instellingen voor latere inspecties mogelijk.
