De grote van de de Metingsmachine van de Groottevisie Visie die van de Bewegingspcb LCD Snelle Systemen meten

Basisinformatie
Plaats van herkomst: China
Merknaam: UNIMETRO
Modelnummer: HIJ
Min. bestelaantal: 1
Prijs: Discussible
Verpakking Details: Houten geval
Levertijd: 30 werkdagen
Betalingscondities: T/T
Levering vermogen: 1 per maand
Gedetailleerde informatie
Z asreis: 150mm Objectieve lens: Het handboek detented zoomlens/Autozoom-lens 0.7-4.5X/Navitar-lens voor optie
Vergroting: 33-195X Visiegebied: 8.1-1.3
Het meten van resolutie: 1um/0.5um/0.25um/0.1um voor facultatief Het meten van Software: Rationele Vue 3D samenstelling die software meten
Verlichting: Programmeerbare leiden van de 8 sectiesring voor oppervlaktelicht, 40 secties bellen leiden voor opt
Hoog licht:

visiemeetsysteem

,

visie die systemen meten


Productomschrijving

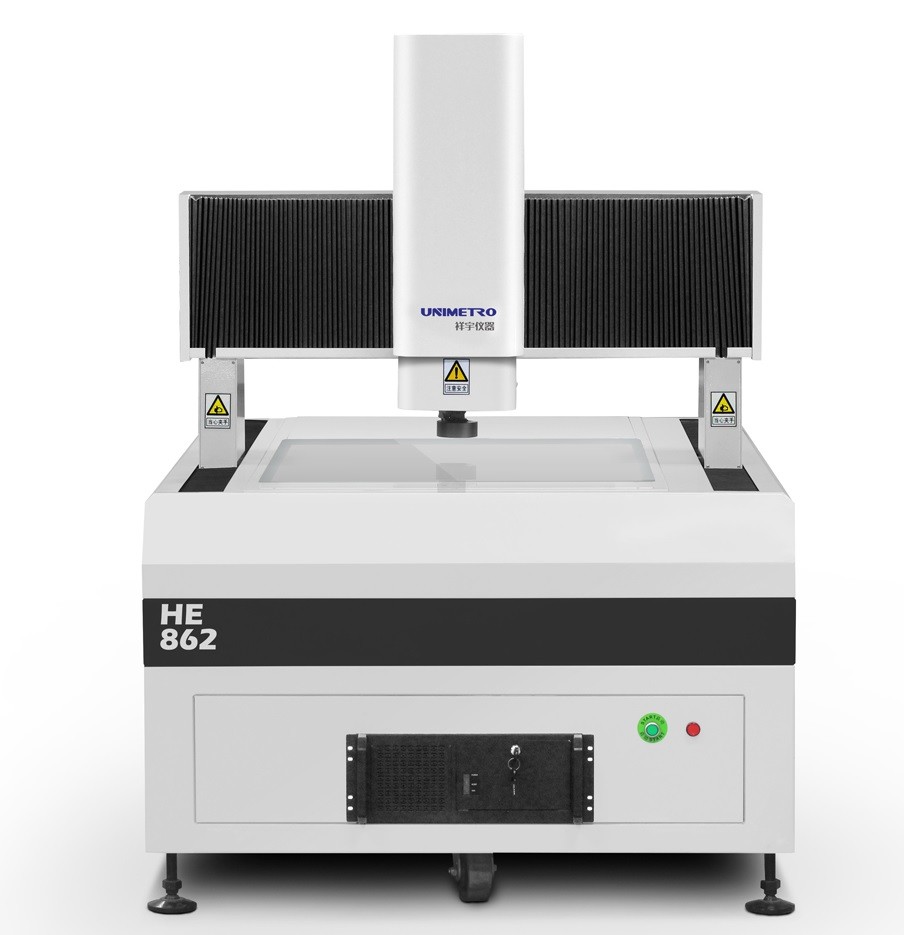

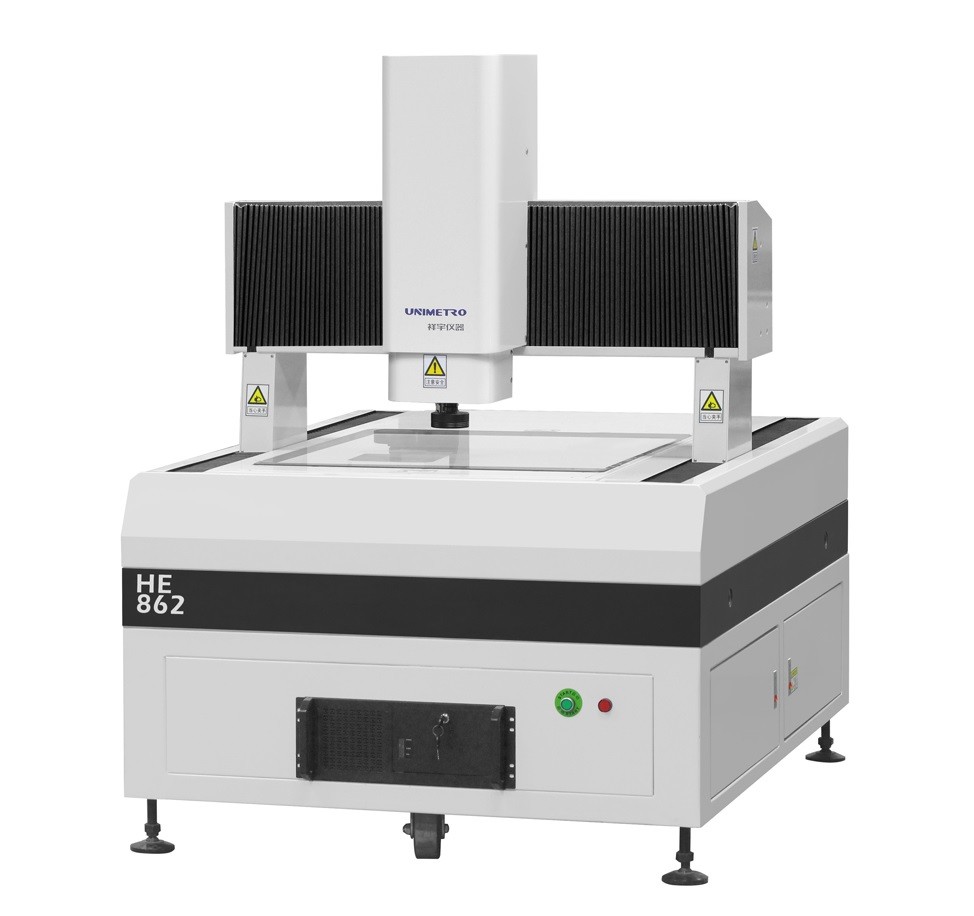

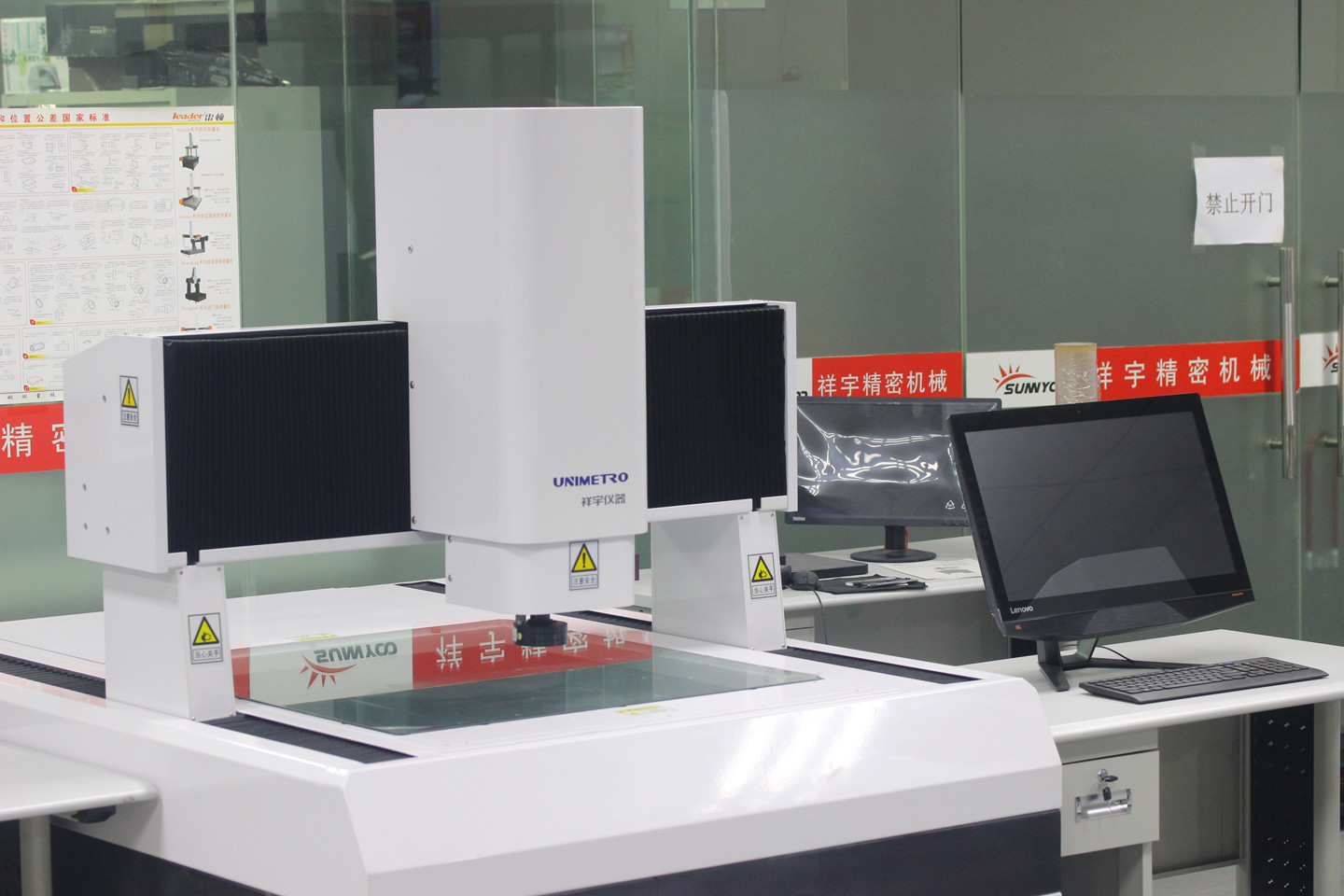

HE-serie Gantry Type CNC automatische zichtmeetmachine





Productbeschrijving:



De HE-serie hoge nauwkeurigheid portaaltype vision-meetmachine combineert hoge nauwkeurigheid en hoge efficiëntie, biedt hoge snelheidsmetingen voor de geometrische elementen van verschillende soorten onderdelen.De HE-serie wordt veel gebruikt in verschillende industrieën en producten zoals PCB's, met koper bekleed laminaat, grote glazen, LCD-modules en isolatiematerialen enz.



Eindige-elementenanalyse wordt geïntroduceerd in het ontwerpproces van de HE-serie, zorgt voor een hoge stijfheid en nauwkeurige mechanische structuur.De machinebasis maakt gebruik van een beweegbare brug van het gesloten frame, die eenvoudig is en een hoog laadvermogen en de beste bewegingsprestaties biedt.



000 grade granieten machinebasis, biedt hoge stijfheid, corrosieweerstand en hoge stabiliteit.



De werkfase is in staat om meerdere producten opspanoplossing vooraf in te stellen, ook meerdere lenscombinaties zijn voor optie, voldoen aan verschillende meetvereisten van verschillende klanten.



Het volledige bewegingscontrolesysteem met gesloten lus zorgt voor de beste bewegings- en positioneringsprestaties.



De grote van de de Metingsmachine van de Groottevisie Visie die van de Bewegingspcb LCD Snelle Systemen meten 0



Met de eindige elementenanalyse en het graniet van de kwaliteit 000 krijgen we het meest redelijke en geoptimaliseerde ontwerp van het machineframe, dat een hoge stijfheid en betrouwbaarheid garandeert.



De hoogefficiënte grootformaat vision-meetmachine uit de HE-serie maakt gebruik van UWC-bewegingscontroller en motoren met hoog koppel, biedt krachtige bewegingsbesturing, de hoge versnelling en snelle lokalisatie biedt een hoog rendement in het meetproces.



De grote van de de Metingsmachine van de Groottevisie Visie die van de Bewegingspcb LCD Snelle Systemen meten 1

UWC groot formaat vision meetmachine oplossing pakket, Panasonic motoren voor optie;

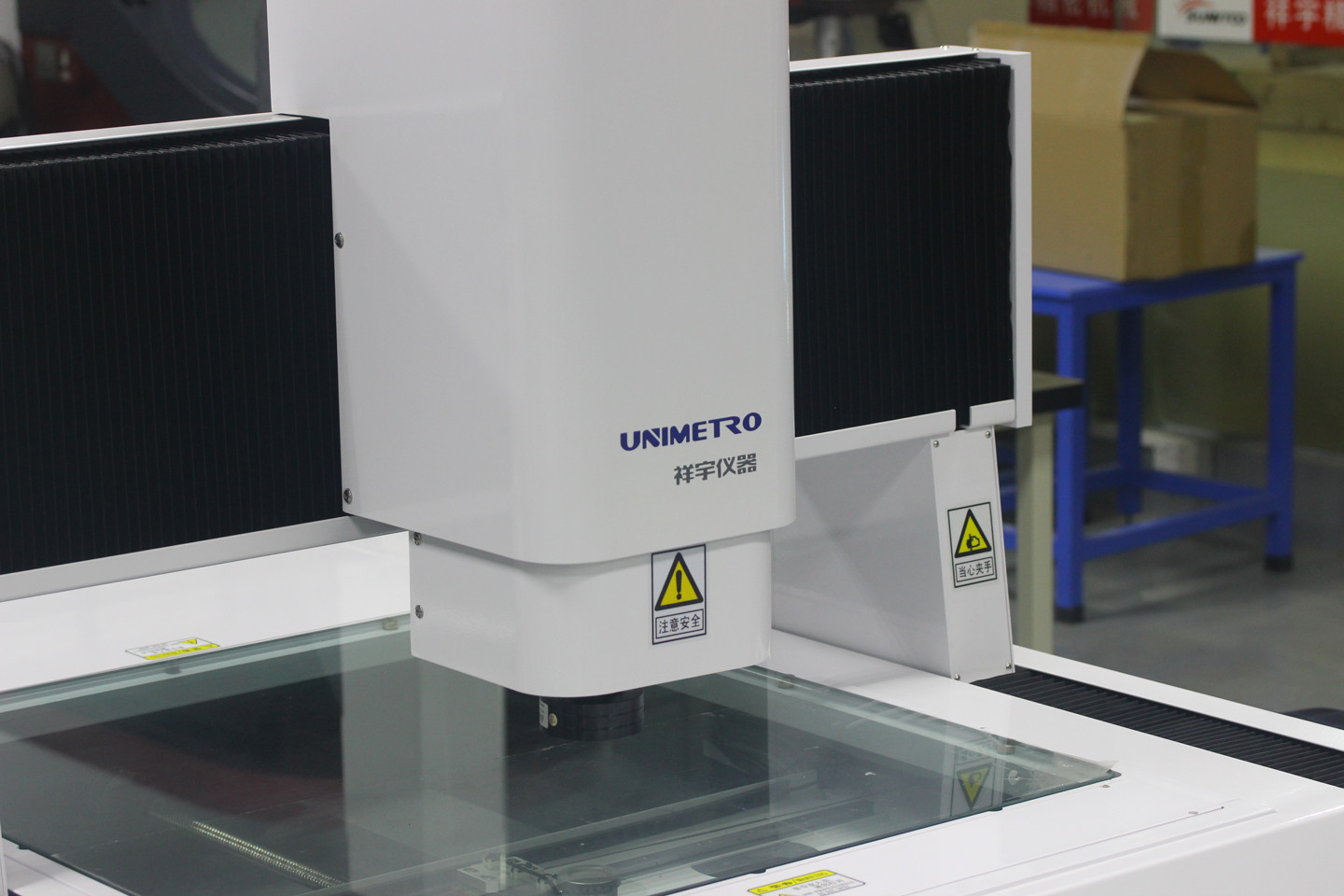

Het machineframe heeft een bewegende portaalstructuur die zorgt voor een eenvoudigere, slimmere structuur met een hogere belasting en betere bewegingsprestaties.







Gedetailleerde afbeeldingen



De grote van de de Metingsmachine van de Groottevisie Visie die van de Bewegingspcb LCD Snelle Systemen meten 2 De grote van de de Metingsmachine van de Groottevisie Visie die van de Bewegingspcb LCD Snelle Systemen meten 3



De grote van de de Metingsmachine van de Groottevisie Visie die van de Bewegingspcb LCD Snelle Systemen meten 4 De grote van de de Metingsmachine van de Groottevisie Visie die van de Bewegingspcb LCD Snelle Systemen meten 5

X / Y-as gebruikt nauwkeurige voeringgeleiding, Z-as maakt gebruik van hoogwaardige dwarsrails met de originele Duitse wrijvingsgedreven groep.



Renishaw lineaire weegschalen inbegrepen, met hoge nauwkeurigheid, stabiliteit en lange levensduur.



Volgens de eisen van de gebruikers kan de werkfase vooraf worden ingesteld met armaturen van meerdere soorten producten, ook zijn meerdere combinaties van lenzen en camera's beschikbaar, wat gebruikers meer flexibiliteit geeft.

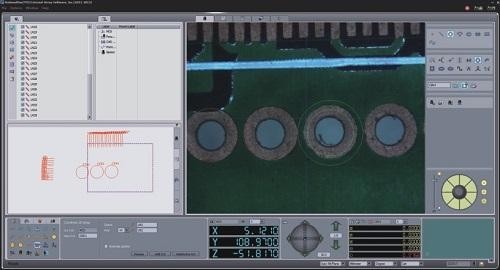

Met de krachtige Rational-Vue software kunnen gebruikers eenvoudig ingewikkelde meetprogramma's realiseren.In de massaproductie kan de HE-serie vision meetmachine een krachtig meetinstrument zijn.



De grote van de de Metingsmachine van de Groottevisie Visie die van de Bewegingspcb LCD Snelle Systemen meten 6











Parameters:

Model

HE 652

HE862

HE1080

HE1210

HE1512

HE1812

X, Y-reis (mm)

500*600

600*800

800*1000

1000*1200

1200*1500

1200*1800

Z-as Reizen (mm)

200 (kan worden verhoogd volgens de eisen van klanten)

Laad capaciteit

ca.35 kg

Afmeting (mm)

1700*1180*1750

1700*1280*1750

1900*1480*1750

2100*1680*1750

2500*1880*1750

2700*1880*1750

Gewicht (kg)

1500

1800

2900

3200

4400

4800

Oplossing

0.5μm (0.1um voor optie)

Camera

2M HD GIGA digitale camera

Zoom lens

professionele autozoomlens Zoomlensvergroting: 1~10X

Videovergroting

18 ~ 195X (volgens de verschillende modellen van de geselecteerde camera, zal de vergroting veranderen; de werkelijke vergroting is afhankelijk van de gemeten gegevens)

gezichtsveld

8,1 ~ 1,3 mm (volgens de verschillende afstemmingsschema's van camera en lens, zal het gezichtsveld dienovereenkomstig veranderen en is het werkelijke gezichtsveld onderhevig aan de gemeten gegevens)

Nauwkeurigheid*

≤ (3+L/200)μm

Verlichting

Programmeerbare 5-ring 8 secties LED-oppervlakteverlichting (40 secties ringlicht, coaxiaal licht, beweegbaar meerkleurig ringlicht voor optie)










Optionele oplossingen



De grote van de de Metingsmachine van de Groottevisie Visie die van de Bewegingspcb LCD Snelle Systemen meten 7 De grote van de de Metingsmachine van de Groottevisie Visie die van de Bewegingspcb LCD Snelle Systemen meten 8



Verlichting:
Lens:
Tastsonde:
Lasersensor
4/8/40 secties LED-ringlicht
48 secties 4 kleuren LED-ringlicht
Beweegbare 4 kleuren LED-ringlicht
Handmatige gedeukte zoomlens
Autozoomlens
Handmatige gedeukte zoomlens met coaxiaal licht
Autozoomlens met coaxiaal licht
Renishaw MCP-sets
Meetfout<=0.75µm
Renishaw PH6+TP20
Meetfout<=0.35µm
KEYENCE contactloze lasersensor
Wit licht meetsensor
