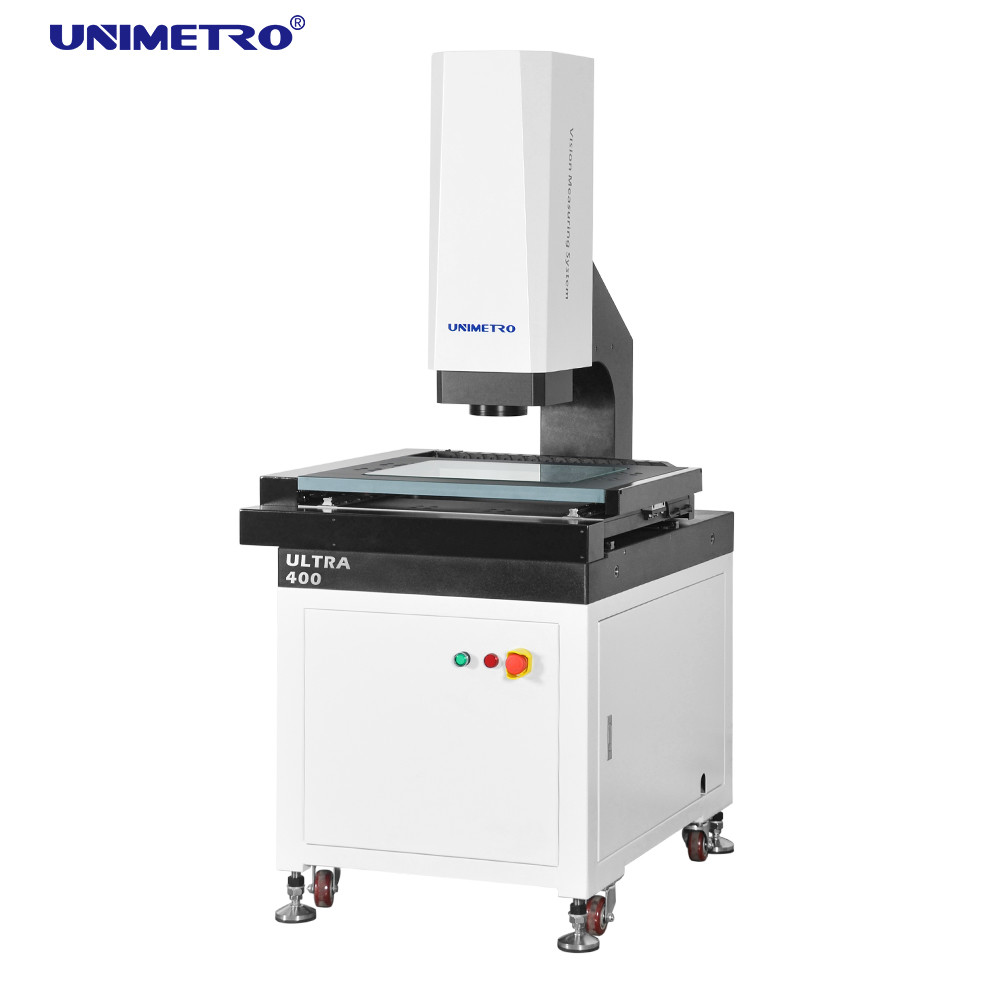

Hoge Prestaties Video Metende Systeem/VMZ 4030 met Gestroomlijnde Software

Gedetailleerde informatie
Productnaam: Video Metend Systeem Afmeting: 1750*920*1700mm
Het meten van waaier: 400*300*200mm Het meten van nauwkeurigheid: 2.5+L/200um
Herhaalbaarheid: 2.5um Lineaire Schaalresolutie: 0.1um
Drijfsysteem: CNC controle, dicht-lijnac Servo drijfsysteem, bedieningshendel, muis of toetsenbordcontrole Verlichting: Programmeerbare 8 secties LEIDENE rings lichte parallelle LEIDEN contourlicht
Markeren:

digitale lezenvertoning

,

de systemen van het drolezen

,

Gestroomlijnd Software Video Metend Systeem


Productomschrijving

Hoge Prestaties Video Metende Systeem/VMZ 4030 met Gestroomlijnde Software



Het ULTRAreeks Video Metende Systeem is een automatische die visie van de cantilever hoge nauwkeurigheid volledig metend machine voor GD&T-meting met 3 as automatische gemotoriseerde controle wordt ontwikkeld. Het rustte met zich het automatische concentreren, automatische verlichtingscontrole, en automatische beweging van hardware en softwareconfiguratie uit om de meting van lineaire en geometrische afmetingen te maken snel en nauwkeurig.





Kenmerken

De controle van kwaliteitsdetails

Ø granietbasis en kolom, uitstekende stabiliteit;

Ø het stadium van het aluminiumwerk, maakt de motiecontrole het snelle reageren en flexibel;

Ø het werkstadium met harde de verwerkings anti-kras van de oxydatieoppervlakte;

Ø norm met precisie lineaire gids, malende balschroef en AC servomotor enz., om de precisie en de stabiliteit van het motiesysteem te verzekeren;

Ø het geïntegreerde controlesysteem, ingebed met motiecontrole, en al signaalcontrole als verlichting en lineaire schaallezing, verzekeren de prestaties van de machine uiterst stabiel zijn.



Hoge prestatiesconfiguratie

Ø XYZ drie ascnc automatische controle en het nauwkeurige plaatsen;
Ø 0,1 het glas lineaire schaal van de um hoge precisie om de het plaatsen nauwkeurigheid en metingsnauwkeurigheid van het systeem te verzekeren;
De hoge resolutiekleurencamera van Ø GIGA om aan de behoeften van duidelijke observatie en nauwkeurige meting te voldoen;
High-resolution Ø 6.5x klikt zoomlens, het nauwkeurige verdubbelen en één keer slechts nodig pixelcorrectie;
Ø met programmeerbare de afdelings LEIDENE van oppervlakte 5 ring 8 Koude Verlichting en contour LEIDENE kunnen de parallelle verlichting en ingebouwde intelligente de lichte aanpassing, het automatische controle de helderheid in afdeling 8 en de aanpassing van de 256 niveauhelderheid intelligent realiseren.



Flexibele expansibility

De ØMultitypes van niet-contactsensoren en het snel fixturing systeem zijn voor optie, die aan verschillend het meten vereiste van verschillende klanten kan voldoen
Het LEIDENE van de ØMavablekleur ringslicht is beschikbaar voor de ULTRAreeks, die de reeks flexibeler en aan verschillende delen met verschillende soorten materialen of vormen, aanbiedt krachtigere het meten toepassing krachtig maakt.
ØThanks aan flexibele expansibility van ULTRAreeks, het is compatibel met aanrakingssonde, niet-contact die sensoren en robotwapen, hoogst verhoging meten de het meten efficiency.

Hoge Prestaties Video Metende Systeem/VMZ 4030 met Gestroomlijnde Software 0



Functiesinleiding

-- De software verstrekt nauwkeurige het concentreren zich, zich snel het concentreren en beeldmetingsfuncties, en de herhalingsnauwkeurigheid kan 3um (boven de optische vergroting van 2x) bereiken.
-- De software verstrekt een verscheidenheid van wijzen van de motiecontrole voor geschikte en snelle het plaatsen verrichting.
1. Verrichtingshandvat; 2. Midden klik in beeldvenster; 3. Midden klik in tekeningsvenster; 4. Verplaats het venster van de elementenlijst naar element; 5. Klik muis in het venster van de motiecontrole; 6. Middenmuisknoop in aftastenvenster; 7. Middenmuisknoop in kaartvenster; 8. Input gecoördineerde waarde.
-- De software verstrekt een verscheidenheid van functies van de systeemfoutcorrectie, zoals: de lineaire compensatie, sectiecompensatie, Perpendicularity-Foutencompensatie, van de z-as de compensatie eerlijkheidsfout, lenscentrum compenseerde foutencompensatie, om ervoor te zorgen dat de nauwkeurigheid van om het even welke positie in X-Y vliegtuig 2um kan bereiken.
-- De software steunt de toevoeging van eenvoudige sonde op basis van beeldmeting om eenvoudige meting van 3D afmeting en structuurlijntolerantie te realiseren.
-- De software kan de Navigatiemening invoeren, de middenmuisknoop klikken, en van de positie de plaats bepalen gemakshalve en snel te testen.





Parameters

Model

ULTRA 300

ULTRA 400

ULTRA 500

ULTRA 600

X/Y-as Reis (mm)

300x200

400x300

500x400

600x500

Z-as Reis

200mm (kan volgens de behoeften van klanten worden opgeheven)

X/y/z-3 as Lineaire Schaal

Resolutie van de glas de Lineaire Schaal: 0.1um

Begeleidingswijze

Precisie lineaire gids, double-track dubbele schuifgids.

Verrichtingswijze

Bedieningshendelcontrolemechanisme, Muisverrichting, automatisch opsporingsprogramma.

Nauwkeurigheid

XYZ-as: ≤2.5+L/200um

Herhaalbaarheid

±2.5um

Videosysteem

CCD

Hoge definitie 1/3“ Kleurenccd Camera

Lens

6.5X zetten klikzoomlens voort; Optische Vergroting: 0.7X-4.5X; Videovergroting: 26X~172X (" monitor 21,5)

Verlichtingssysteem

Contour

LEIDENE parallelle contourverlichting

Oppervlakte

0~255 regelbare 5 ring van Stepless 8 afdelings LEIDENE oppervlakteverlichting

Vergroting

0.7X~4.5X

Het meten van Software

UNIMETRO 2D volledig Auto Metende Software

Ladingscapaciteit

±2.5um

Werkomgeving

25Kg

Voeding

Temperatuur 20℃±2℃, Vochtigheidswaaier<2>

Ddimension (W*D*H) (mm)

220V/50Hz/10A

Ddimension (W*D*H) (mm)

1600*780*1700

1750*920*1700

1900x1080x1700

1050*1280*1700

Netto Gewicht (kg)

380

450

600

800

ble>

* L meet lengte (mm), de mechanische nauwkeurigheid van z-As en concentreert nauwkeurigheid is verwant met de oppervlakte van het werkstuk.

* De vergroting is benaderende waarde, is het verwant met de afmeting van monitor en resolutie.

* Gebied van mening (mm) = (diagonal*Horizontal*Vertical)

* de doelstelling van 0.5X of 2X-is facultatieve beschikbaar, en realiseert beeldvergroting: 13X~86X of 52X~344X.
