Hoogprecisie CNC-videometersysteem (VMS) met geïntegreerde SPC-statistische analyse

Hoge precisie CNC-beeldmetingsmachine / VMS met SPC-statistisch analysesysteem

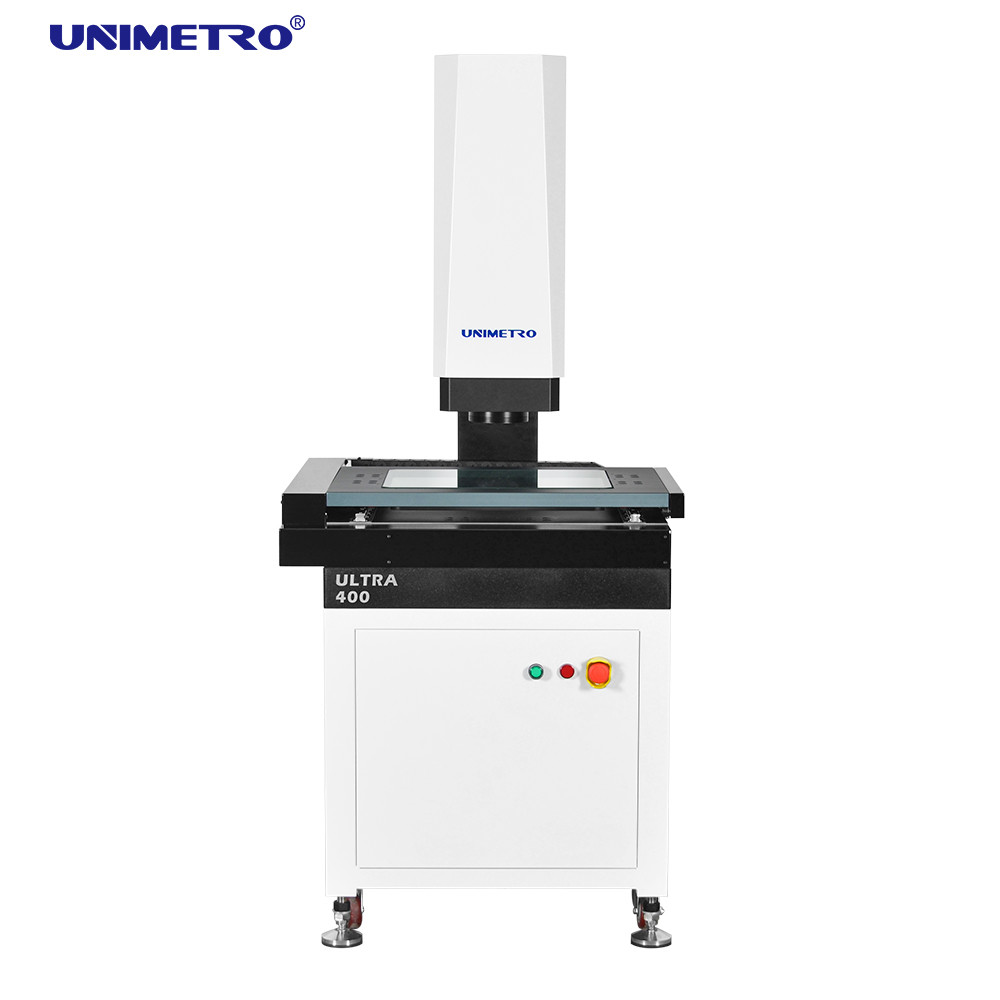

De ULTRA-serie Image Measurement Machine is een cantilever, zeer nauwkeurige, volautomatische vision-meetmachine, ontwikkeld voor GD&T-metingen met automatische gemotoriseerde besturing met 3 assen. Het is uitgerust met automatische scherpstelling, automatische lichtregeling en automatische beweging van hardware- en softwareconfiguratie om de meting van lineaire en geometrische afmetingen snel en nauwkeurig te maken.

Functies

◆ Controle van kwaliteitsdetails

Ø Granieten basis en kolom, uitstekende stabiliteit;

Ø Aluminium werkpodium, maakt de bewegingsbesturing snel reagerend en flexibel;

Ø Werkfase met harde oxidatie-oppervlakteverwerking anti-kras;

Ø Standaard met nauwkeurige lineaire geleiding, slijpkogelomloopspindel en AC-servomotor enz., om de precisie en stabiliteit van het bewegingssysteem te garanderen;

Ø Geïntegreerd besturingssysteem, ingebed met bewegingsbesturing en alle signaalbesturing als verlichting en lineaire schaalaflezing, zorgt ervoor dat de prestaties van de machine extreem stabiel zijn.

◆ Configuratie met hoge prestaties

Ø XYZ drie-assige CNC-automatische besturing en nauwkeurige positionering;
Ø 0,1 um hoge precisie glazen lineaire schaal om de positioneringsnauwkeurigheid en meetnauwkeurigheid van het systeem te garanderen;
Ø GIGA kleurencamera met hoge resolutie om te voldoen aan de behoeften van duidelijke observatie en nauwkeurige metingen;
Ø 6,5x klikzoomlens met hoge resolutie, nauwkeurige verdubbeling en eenmalige pixelcorrectie alleen nodig;
Ø Met programmeerbaar oppervlak 5-ring 8-divisie LED koude verlichting en contour LED parallelle verlichting en ingebouwde intelligente lichtaanpassing, kan het automatisch de helderheid in de 8-divisie regelen en op intelligente wijze 256 niveau-helderheidsaanpassing realiseren.

◆ Flexibele uitbreidbaarheid

Ø Meerdere soorten contactloze sensoren en een snel bevestigingssysteem zijn optioneel, die kunnen voldoen aan verschillende meetvereisten van verschillende klanten
ØMavable kleuren LED-ringlicht is beschikbaar voor de ULTRA-serie, wat de serie flexibeler en krachtiger maakt voor verschillende onderdelen met verschillende soorten materialen of vormen, en een krachtigere meettoepassing biedt.
ØDankzij de flexibele uitbreidbaarheid van de ULTRA-serie is deze compatibel met tastsonde, contactloze meetsensoren en robotarm, waardoor de meetefficiëntie aanzienlijk wordt verhoogd.

Functies Inleiding

◆ Uitstekend objectgeoriënteerd softwarearchitectuurontwerp zorgt voor stabiele en betrouwbare software.
◆ De professionele statistische analysesoftware van SPC is naadloos verbonden met de test- en publiciteitssoftware en de gegevens worden automatisch overgebracht naar de SPC Software-database zonder handmatige bediening.
◆ Het superrandzoekalgoritme wordt gebruikt om de rand nauwkeurig te begrijpen met schaduw- en beeldperiode om de meetnauwkeurigheid te garanderen.

◆ Gebaseerd op het elementtype, biedt het verschillende elementconstructiefuncties zoals translatie, rotatie, extractie, combinatie, parallel, verticaal, spiegelbeeld, symmetrie, snijpunt, raaklijn enzovoort.
◆ Meetgegevens kunnen automatisch worden geëxporteerd naar TXT.WORD.EXCEL en de professionele SPC-softwaredatabase, zonder softwareconversie van derden en menselijke tussenkomst.
◆ De software introduceert de meetmodus "distributie" en "herstel", wat de bediening eenvoudiger en sneller maakt.

◆ De software ondersteunt nationale talen. U hoeft geen taalpakket te installeren of software te wijzigen, dus het is gemakkelijk te lokaliseren.
◆ De software van hetzelfde type wordt gratis geüpgraded om de zorgen van onze klanten op te lossen.

Parameters

* L is de meetlengte (mm), de mechanische nauwkeurigheid van de Z-as en de focusnauwkeurigheid zijn gerelateerd aan het oppervlak van het werkstuk.

* De vergroting is een geschatte waarde en houdt verband met de afmetingen van de monitor en de resolutie.

* Gezichtsveld (mm) = (diagonaal*horizontaal*verticaal)

* 0,5X of 2X objectief is optioneel verkrijgbaar en realiseert een beeldvergroting: 13X~86X of 52X~344X.

Bedrijfsinformatie

Onze klant en agent

Veelgestelde vragen
Vraag 1: Bent u een fabriek of handelsonderneming?
A1: Wij zijn een fabriek en geven u binnen 24 uur het snelste antwoord.
Vraag 2: Waar bevindt uw bedrijf zich voornamelijk in?
A2: Wij produceren voornamelijk Vision-meetmachines, coördinatenmeetmachines, CMM- en VMM-armaturenetc.
Vraag 3: Hoe kiest u de juiste specificatie?
A3: Zolang u ons de variëteit en grootte van het te meten product vertelt, zal ons professionele team u adviseren over een meetinstrument met geschikte specificaties.
Q4: Accepteert u service op maat?
A4: Wees er zeker van! Wij kunnen niet alleen typische machines leveren, maar ook machines die zijn aangepast aan de behoeften van de klant.
Q5: Wat is uw garantieperiode?
A5: Onze productgarantieperiode is 1 jaar. Onze productkwaliteit is zeer stabiel, en dat is ook zo veel verbeterd op sommige breekbare onderdelen. U kunt verzekerd zijn van onze productkwaliteit.
