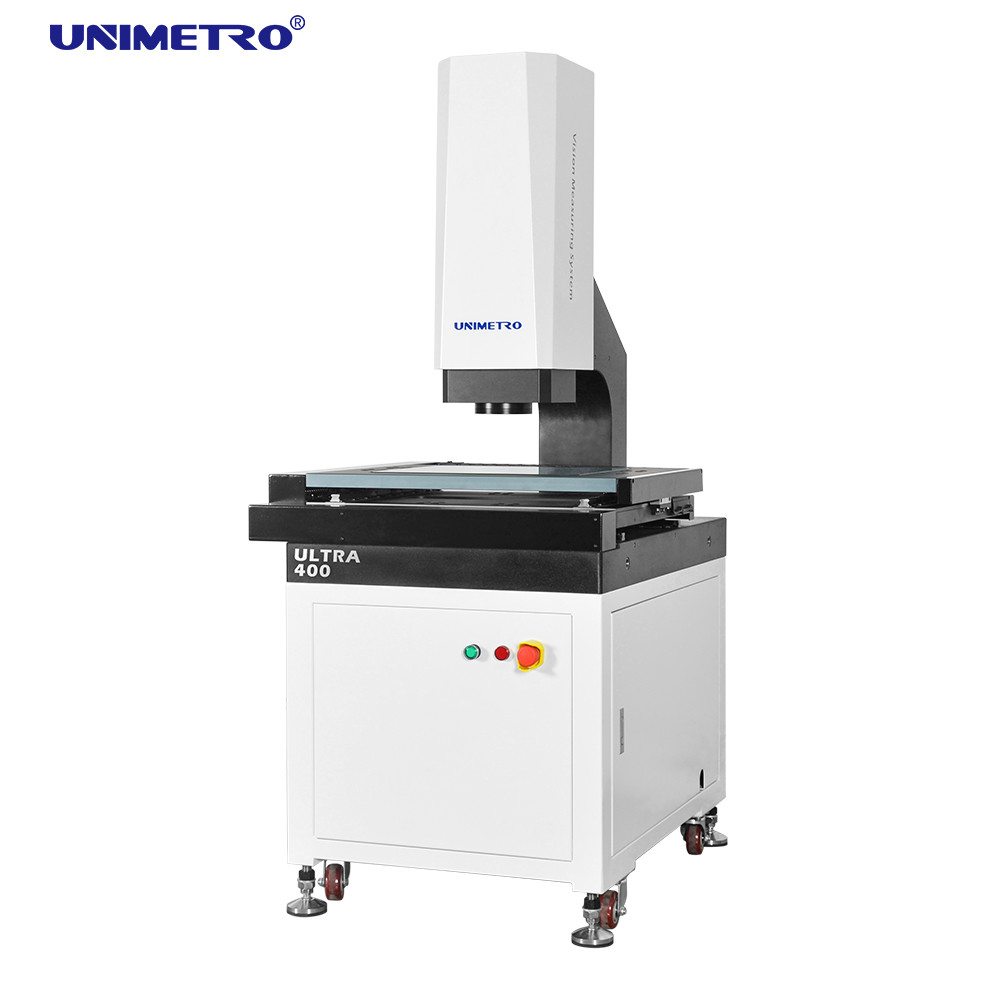

Name: VMA4030 Optisch meetinstrument met 0,1 µm resolutie en snelle focusfunctie
Brand: Unimetro Precision Machinery Co., Ltd
SKU: ULTRA
Price: 20,500.00 USD
Availability: InStock

Gedetailleerde informatie

Productnaam:	Optische Meetapparatuur	Dimensie:	17509201700
Meetbereik:	400300200 mm	Meetnauwkeurigheid:	2.5+l/200um
Herhaalbaarheid:	2.5	Lineaire schaalresolutie:	0,1um
Aandrijfsysteem:	CNC-besturingselement, close-lus AC-servo-rijsysteem, joystick, muis- of toetsenbordbesturing	Verlichting:	Programmeerbaar 8 secties LED -ringlicht Parallel LED contourlicht
Markeren:	digitale lezenvertoning , digitale lezendro , 0.1um optische Meetapparatuur

Productomschrijving

VMA4030 Optisch meetinstrument met 0,1 µm resolutie en snelle focusfunctie

0,1 µm optische meetapparatuur / VMA4030 met snelle focusfunctie

De ULTRA-serie optische meetapparatuur is een cantilever, volledig automatische vision-meetmachine met hoge nauwkeurigheid, ontwikkeld voor GD&T-metingen met automatische gemotoriseerde besturing met 3 assen. Het is uitgerust met automatische scherpstelling, automatische lichtregeling en automatische beweging van hardware- en softwareconfiguratie om de meting van lineaire en geometrische afmetingen snel en nauwkeurig te maken.

Kenmerken van de uitrusting

Kwaliteitsdetailscontrole

Granieten basis en kolom, uitstekende stabiliteit
Aluminium werkpodium voor snel reagerende en flexibele bewegingsbediening
Werkfase met harde oxidatieoppervlaktebehandeling voor krasbescherming
Standaard precisie lineaire geleiding, slijpkogelomloopspindel en AC-servomotor voor precisie en stabiliteit
Geïntegreerd besturingssysteem met ingebouwde bewegingsbesturing en signaalbesturing voor stabiele prestaties

Configuratie met hoge prestaties

XYZ drie-assige CNC-automatische besturing en nauwkeurige positionering
0,1 µm hoge precisie glazen lineaire schaal voor positionering en meetnauwkeurigheid
GIGA kleurencamera met hoge resolutie voor heldere observatie en nauwkeurige metingen
6,5x klikzoomlens met hoge resolutie met nauwkeurige verdubbeling en eenmalige pixelcorrectie
Programmeerbaar oppervlak 5-rings 8-delige LED-koude verlichting met intelligente lichtaanpassing

Flexibele uitbreidbaarheid

Meerdere soorten contactloze sensoren en snelle opspansystemen beschikbaar
Beweegbaar kleuren-LED-ringlicht voor verschillende materialen en vormen
Compatibel met tastsonde, contactloze meetsensoren en robotarm
Verhoogt de meetefficiëntie aanzienlijk door flexibele uitbreidingsmogelijkheden

Functies Inleiding

Software identificeert en meet automatisch elementen zoals lijnen en cirkels
Intelligente verwerkingsfuncties, waaronder rode waarschuwing buiten tolerantie, pauzefuncties en handmatige meetopties
Breekpuntinstelfunctie voor intelligent schakelen tussen handmatige en automatische meting
Krachtige lasermeetfunctie voor snelle vlakheidsmetingen, oppervlaktescans en nauwkeurige analyse van gebogen oppervlakken
Extra dimindicatiefunctie om de nauwkeurigheid en efficiëntie te verbeteren

Technische parameters

Model	ULTRA300	ULTRA 400	ULTRA 500	ULTRA 600
X/Y-as verplaatsing (mm)	300x200	400x300	500x400	600x500
Z-as reizen	200 mm (kan worden verhoogd volgens de eisen van de klant)
X/Y/Z-3-as lineaire schaal	Resolutie lineaire glasschaal: 0,1 µm
Begeleidingsmodus	Precisie lineaire geleiding, dubbelsporige dubbele schuifgeleiding
Bedrijfsmodus	Joystickcontroller, muisbediening, automatisch detectieprogramma
Nauwkeurigheid	XYZ-as: ≤2,5+L/200 µm
Herhaalbaarheid	±2,5 µm
Videosysteem - CCD	Hoge definitie 1/3" CCD-kleurencamera
Lens	6,5x continue klikzoomlens; Optische vergroting: 0,7X-4,5X; Videovergroting: 26X~172X (21,5" monitor)
Verlichtingssysteem - Contour	LED parallelle contourverlichting
Verlichtingssysteem - oppervlak	0~255 Traploos instelbare 5-rings 8-delige LED-oppervlakteverlichting
Vergroting	0,7X~4,5X
Meetsoftware	UNIMETRO 2D volledig automatische meetsoftware
Laadvermogen	25 kg
Werkomgeving	Temperatuur 20℃±2℃, Vochtigheidsbereik<2℃/uur, Vochtigheid 30~80%, Trillingen<0,002g, <15Hz
Voeding	220V/50Hz/10A
Afmeting (BDH) (mm)	16007801700	17509201700	1900x1080x1700	105012801700
Netto gewicht (kg)	380	450	600	800

Productgalerij

Onze klanten en agenten

Veelgestelde vragen

Vraag 1: Bent u een fabriek of handelsonderneming?

A1: Wij zijn een fabriek en geven binnen 24 uur antwoord.

Vraag 2: Wat produceert uw bedrijf voornamelijk?

A2: Wij produceren voornamelijk vision-meetmachines, coördinatenmeetmachines, CMM- en VMM-armaturen en aanverwante apparatuur.

Vraag 3: Hoe kiest u de juiste specificatie?

A3: Ons professionele team zal u adviseren over geschikte specificaties op basis van uw productvariëteit en meetvereisten.

Q4: Accepteert u service op maat?

A4: Ja, we bieden zowel standaardmachines als maatwerkoplossingen die zijn afgestemd op de behoeften van de klant.

Q5: Wat is uw garantieperiode?

A5: Onze productgarantieperiode is 1 jaar. We hebben breekbare onderdelen verbeterd en een stabiele productkwaliteit gehandhaafd.

label:

Plaats van herkomst:	China
Merknaam:	UNIMETRO
Certificering:	CE,ISO
Modelnummer:	ULTRA

Min. bestelaantal:	1
Prijs:	Discussible
Verpakking Details:	houten geval
Levertijd:	15~20 het werkdagen
Betalingscondities:	T/T
Levering vermogen:	20 per maand
