Vision-meetsysteem met groot bereik en hoge precisie voor dimensionale inspectie

Meesysteem voor het meten van de afmetingen met hoge nauwkeurigheid

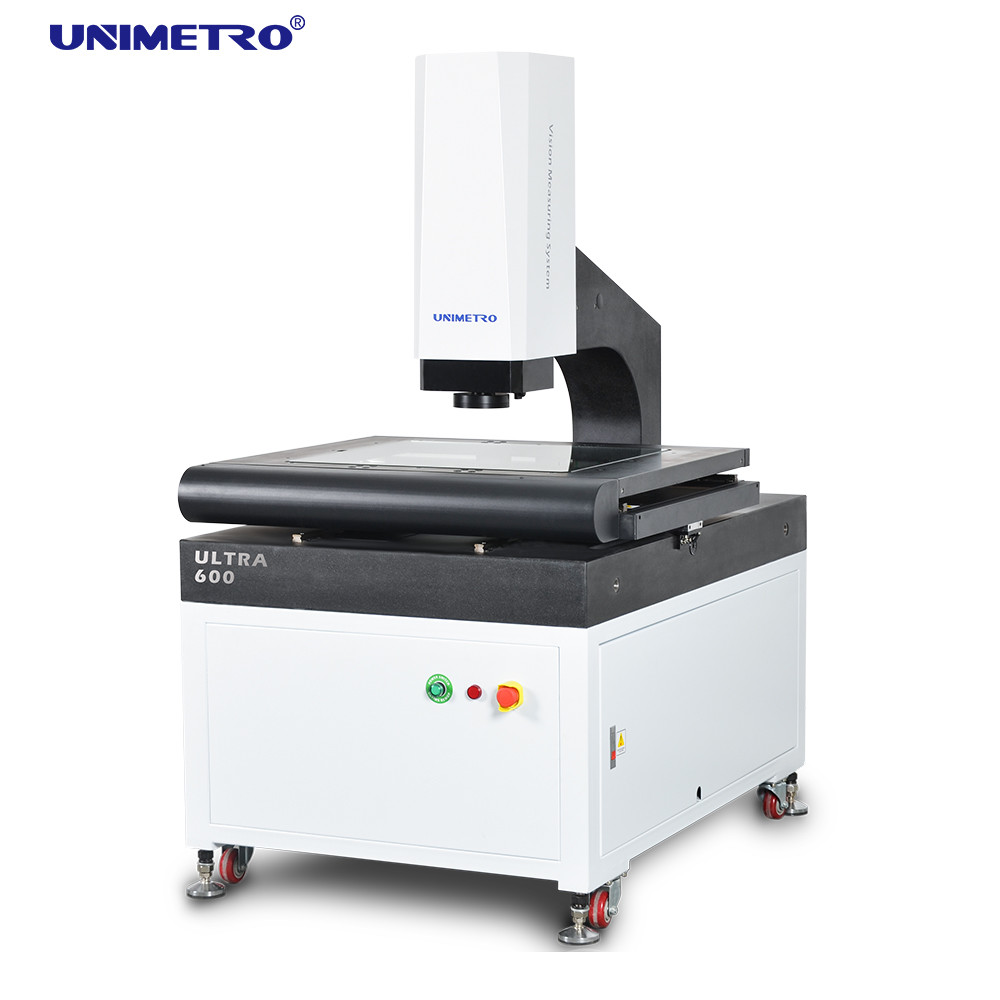

Het ULTRA-series Vision Measuring System is een volledig automatische visie-metingsmachine met hoge nauwkeurigheid die is ontwikkeld voor GD&T-meting met automatische gemotoriseerde bediening met 3 assen.Het is uitgerust met automatische scherpstelling, automatische verlichtingscontrole en automatische beweging van hardware- en softwareconfiguraties om de meting van lineaire en geometrische afmetingen snel en nauwkeurig te maken.

Kenmerken

◆ Beheer van de kwaliteit van de details

Ø Granitbasis en -kolom, uitstekende stabiliteit;

Ø Aluminium werkstadium, maakt de bewegingscontrole snel en flexibel;

Ø Werkstadium met harde oxidatie-oppervlaktebewerking, anti-krassen;

Ø Standaard met precisie lineaire gids, slijpbalschroef en wisselstroom servomotor enz., om de precisie en stabiliteit van het bewegingssysteem te waarborgen;

Ø Geïntegreerd besturingssysteem, ingebed met bewegingscontrole, en alle signaalcontrole zoals verlichting en lineaire schaalles, zorgt voor een uiterst stabiele prestatie van de machine.

◆ Hoogwaardige configuratie

Ø XYZ drieassige automatische CNC-besturing en nauwkeurige positionering;
Ø 0,1 um lineaire glazen schaal met hoge precisie om de positie- en meetnauwkeurigheid van het systeem te waarborgen;
Ø GIGA-kleurcamera met hoge resolutie om te voldoen aan de behoeften van een duidelijke waarneming en nauwkeurige meting;
Ø 6,5x klik-zoomlens met hoge resolutie, nauwkeurige verdubbeling en eenmalige pixelcorrectie;
Ø met programmeerbare oppervlakte met 5 ringen en 8 delen LED-koudverlichting en parallel verlichting met contour-LED en ingebouwde intelligente lichtregeling,Het kan automatisch de helderheid in de 8-afdeling te regelen en te realiseren 256 niveau helderheid aanpassing intelligent.

◆ Flexibele uitbreidbaarheid

ØVerschillende soorten niet-contact sensoren en snel bevestigingssysteem zijn optioneel en kunnen voldoen aan de verschillende meetvereisten van verschillende klanten
ØVoor de ULTRA-serie is een verwisselbaar kleuren-LED-ringlicht verkrijgbaar, waardoor de serie flexibeler en krachtiger is voor verschillende onderdelen met verschillende soorten materialen of vormen,biedt krachtigere meettoepassingen.
ØDankzij de flexibele uitbreidbaarheid van de ULTRA-serie is deze compatibel met touchsonde, contactloze meetsensoren en robotarm, waardoor de meetdoeltreffendheid sterk wordt verhoogd.

Functies Inleiding

-- De software biedt nauwkeurige scherpstelling, snelle scherpstelling en beeldmetingsfuncties, en de herhalingsnauwkeurigheid kan 3um (boven 2x optische vergroting) bereiken.
-- De software biedt een verscheidenheid aan bewegingscontrolemodi voor een handige en snelle positionering.
1. Operatie handvat; 2. middelste klik in beeldvenster; 3. middelste klik in tekenvenster; 4. bewegen element lijst venster naar element; 5. klik op de muis in beweging control venster; 6.Middenmuisknop in het scanvenster; 7. middelste muisknop in het kaartvenster; 8. Invoer coördinatenwaarde.
-- De software biedt een verscheidenheid aan systeemfoutcorrectiefuncties, zoals: lineaire compensatie, sectiecompensatie, perpendiculariteitfoutcompensatie,Z-as rechte foutcompensatie, lenscentrumverschuiving foutencompensatie, om ervoor te zorgen dat de nauwkeurigheid van elke positie in het XY-vlak 2um kan bereiken.
-- De software ondersteunt de toevoeging van eenvoudige sonde op basis van beeldmeting om eenvoudige meting van 3D dimensie en structuur lijn tolerantie te realiseren.
-- De software kan de navigatieweergave importeren, op de middelste muisknop klikken en de te testen positie gemakkelijk en snel vinden.

Parameters

* L is de meetlengte ((mm), de mechanische nauwkeurigheid van de Z-as en de scherpstelling zijn gerelateerd aan het oppervlak van het werkstuk.

* Vergroting is een geschatte waarde en is afhankelijk van de afmeting van de monitor en de resolutie.

* Zichtveld ((mm) = (diagonaal*horizontaal*verticaal)

* 0.5X of 2X objectief is optioneel beschikbaar, en realiseer beeldvergroting: 13X~86X of 52X~344X.

Bedrijfsinformatie

Onze cliënt en agent

Veelgestelde vragen
Q1: Bent u een fabriek of handelsonderneming?
A1: Wij zijn een fabriek en geven u het snelste antwoord binnen 24 uur.
V2: Waar is uw bedrijf hoofdzakelijk in?
A2: We produceren voornamelijk Vision meetmachine, Coördinate meetmachine, CMM & VMM armaturen etc.
V3: Hoe kies ik de juiste specificatie?
A3: Zolang u ons de variëteit en grootte van het te meten product vertelt, adviseert ons professionele team u over meetinstrumenten met geschikte specificaties.
Q4: Accepteert u aangepaste service?
A4: Wees er zeker van! Wij kunnen niet alleen typische machines leveren, maar ook de machines die zijn aangepast aan de behoeften van de klant.
Q5: Wat is uw garantieperiode?
A5: Onze productgarantieperiode is 1 jaar. U kunt er zeker van zijn van de kwaliteit van ons product.
