Productdetails:
Plaats van herkomst: China
Merknaam: Unimetro
Certificering: CE ISO
Modelnummer: E300
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1set
Prijs: usd5460-usd6300usd/set
Verpakking Details: houten geval
Levertijd: 15days
Betalingscondities: T/T
Levering vermogen: 30 reeksen per maand
Contact
Gedetailleerde productomschrijving
Afmeting: 600*740*980mm Het meten van Waaier: 300*200*200
Het meten van nauwkeurigheid: 2.5+L/100 Gewicht: 190KG
Herhaalbaarheid: 2.5μm
Hoog licht:

LEIDENE Visuele Metende Machine

,

Hoge Nauwkeurigheids Visuele Metende Machine

,

Het visuele het Meten Machine Snelle Reageren

De Controle van de hoge Nauwkeurigheids LEIDENE het Visuele het Meten Machinemotie Snelle Reageren 0

Onze geleide visuele metende machine heeft onder eigenschap:

Granietbasis en kolom, uitstekende stabiliteit;

▶De z-As keurt high-precision lineaire gids en servomotorcontrolesysteem goed om het automatische concentreren te realiseren zich, de fout te elimineren van zich het kunstmatige concentreren, en de de metingsnauwkeurigheid en stabiliteit te verbeteren;

▶Het stadium van het aluminiumwerk, maakt de motiecontrole het snelle reageren en flexibel;

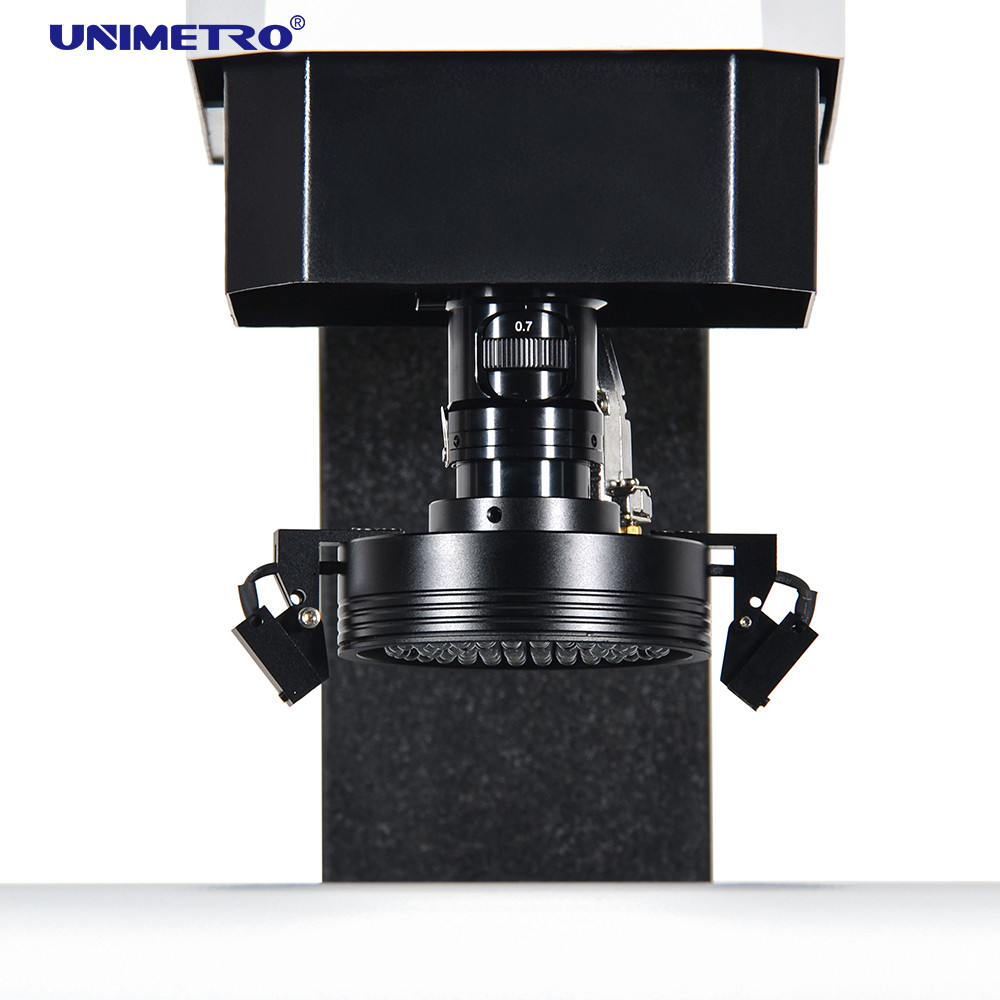

▶Programmeerbare 3 bellen 4 sectie LEIDENE oppervlakte lichtbron, transmissie van de parallelle LEIDENE het systeem contour lichtbron, en de ingebouwde lichte aanpassingsmodule van de software kan de helderheid van licht in 3 ringen en 4 streken vrij controleren.



De Controle van de hoge Nauwkeurigheids LEIDENE het Visuele het Meten Machinemotie Snelle Reageren 1

Configuations van onze geleide visuele metende machine zijn zoals hieronder:

3 lineaire schalen van de as0.5um resolutie

Functie van de hoge prestaties de Autonadruk
◉Compatibel systeem met Renishaw-aanrakingssonde
◉Het aluminiumwerk stadium en hard het anodiseren
◉3 ringen van de 8 sectie LEIDENE controle rings de lichte software en programmeerbaar
Van de parallelle lichte weg LEIDENE controle contour de lichte software en programmeerbaar
1.2M pixelhd digitale camera
De geïntegreerde doos van de kerncontrole
◉Z as gemotoriseerde controle
◉Lineaire de gidsmanier van HIWIN
◉Handimpulsgenerator voor z-de controle van de asbeweging
◉Met Laserindicatoren voor zich het hulp plaatsen en het concentreren
0.7-4.5X de hand gedeukte zoomlens met vergrotingssignaal koppelt sensor terug
De Controle van de hoge Nauwkeurigheids LEIDENE het Visuele het Meten Machinemotie Snelle Reageren 2
Onze geleide visuele metende machine kan sonde toevoegen om 3d functie te realiseren
Gemakkelijke kaliberbepaling

Veelvoudige hoek wat betreft

◉Het snelle coördinatensysteem plaatsen

◉Compatibel systeem aan volledige lijn van Renishaw-stylis

◉CAD gesteunde module (Facultatief)

3D tekeningsoutput
◉Het compatibele systeem van de stersonde
het 3D afmeting meten
◉Beeld en aanrakings de sonde combineert het meten
Gesteund sonderek (Facultatief)
De Controle van de hoge Nauwkeurigheids LEIDENE het Visuele het Meten Machinemotie Snelle Reageren 3

De parameter van onze geleide visuele het meten machine is zoals onder grafiek toont:

  Extra200 Extra300 Extra400 Extra500
Afmeting (mm) (LxWxH) 550*540*930 600*740*980 700*840*980 800*940*980
Het meten van waaier (mm) (XxYxZ) 200*100*150 300*200*200 400*300*200 500*400*200
Het meten van Nauwkeurigheid (μm) 2.5+L/100 3.0+L/100
Herhaalbaarheid (μm) 2.5 3
Gewicht (kg) 140 190 240 290
Beeld en het Meten Camera 1.2M pixelhd digitale camera
Lens 0.7-4.5X de hand gedeukte zoomlens met maganificationsignaal koppelt sensor terug
Vergroting 18-195X (voor slechts verwijzing. Met verschillende camera en lens zal de vergroting. verschillend zijn)
Gebied van Weergeven 8.1mm~1.3mm
Het werk afstand 80mm
Lineaire schaalresolutie 0.5μm (facultatieve 0.1μm)
Drijfsysteem X, y-as handcontrole, z-CNC van de as dicht-lijn controle en AUTO beschikbare NADRUKfunctie
Verlichting De programmeerbare 4 secties leidden van lichte, parallelle LEIDENE van de ringsoppervlakte LEIDEN contour lichte 8 secties rings licht, coaxiaal licht, voor optie.





De Controle van de hoge Nauwkeurigheids LEIDENE het Visuele het Meten Machinemotie Snelle Reageren 4

INSPECTEER 3D VISIE METEND SOFTWARE

De software van UNIMETRO INSPECT3D is met gebruikersvriendelijke UI, gemakkelijk te leren,
de krachtige functie, staat de gebruikers toe om het snelle en nauwkeurige meten te bereiken.
De software biedt volledige Engelstalige UI aan, staat ook nieuwe taalontwikkeling toe.


De Controle van de hoge Nauwkeurigheids LEIDENE het Visuele het Meten Machinemotie Snelle Reageren 5

Inputcad dossier en maatregel

Delenserie en het macro meten
◉Het autonadruk en hoogte meten
◉Het navigeren de functie helpt snel van de plaats bepalend
◉Krachtige geometrische het meten functie
Veelvoudige gegevensrapporten en de grafische functie van de gegevensoutput
Flexibel gebruikersprogramma
Het creëren van verwijzingselementen
◉Krachtige rand die functie ontdekken
◉Ondersteunende veelvoudige externe toebehoren
◉Autoberekening van de elementen geometrische tolerantie
Snel en gemakshalve metend ingewikkelde productie
De Controle van de hoge Nauwkeurigheids LEIDENE het Visuele het Meten Machinemotie Snelle Reageren 6
De Controle van de hoge Nauwkeurigheids LEIDENE het Visuele het Meten Machinemotie Snelle Reageren 7
