Precisie Aluminium 6061 CMM Fixtuur Kits voor Elektronica Inspectie
Hoge Kwaliteit CMM Fixtuur Kits / Coördinaatmeetmachine Fixtuur Klemmen
FlexFix serie CMM fixtures zijn modulaire fixtuursystemen ontworpen om de meetnauwkeurigheid en reproduceerbaarheid in coördinaatmeetprocessen te verbeteren.
Toepassingen
De FlexFix fixtures serie wordt veel gebruikt in diverse industrieën, waaronder elektronica, lucht- en ruimtevaart, automotive, kunststoffen en medische zorg. Compatibel met alle maten en modellen van CMM en VMM machines, maken deze gereedschappen uw meetproces flexibel, herhaalbaar en gestandaardiseerd.
Modulaire Fixtuur voor CMM
Ontwikkeld door UNIMETRO, helpt de FlexFix serie CMM-gebruikers de reproduceerbaarheid en nauwkeurigheid te verbeteren door snelle, herhaalbare fixtuur-opstellingen te bieden. Het modulaire systeem kan worden uitgebreid volgens de eisen van de gebruiker, en biedt complete fixtuuroplossingen voor onderdelen van elke grootte, vorm of materiaal.
De serie bevat fixture platen met M8 schroefdraad in diverse standaardmaten, vervaardigd uit hoogprecisie aluminium door complexe processen om systeemnauwkeurigheid en betrouwbaarheid te garanderen. Perfecte fixtuuroplossingen kunnen snel zonder gereedschap worden geassembleerd, waardoor de doorvoer wordt verhoogd en inspectievertragingen worden vermeden.
Uw Fixtuur Kit Kiezen

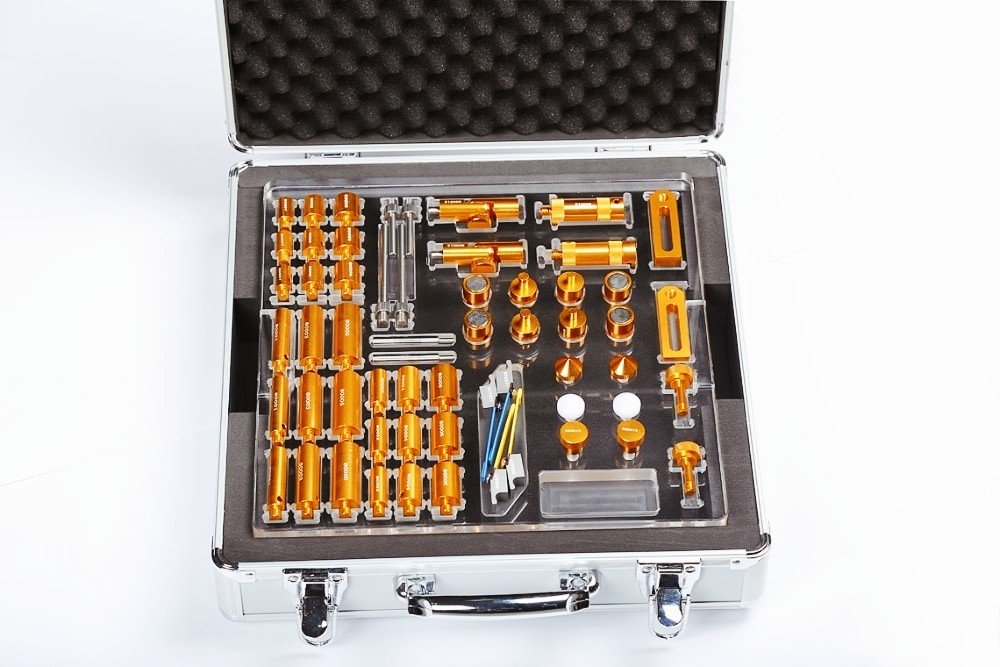

FlexFix serie CMM fixtures zijn verkrijgbaar als startkits met één basisbord en een uitgebreide set componenten. Gebruikers moeten basisplaatmaten selecteren op basis van hun CMM-machingspecificaties en meetvereisten.
CMM Fixtuur Componenten
FlexFix fixtuurcomponenten zijn ontworpen om componenten stevig vast te houden met minimale benodigde kracht, zonder speciaal gereedschap. Componenten omvatten steunen, klemmen en drukkers met redelijke ontwerpen die schade of vervorming aan gemeten onderdelen voorkomen. Het flexibele systeem maakt diverse fixtuurcombinaties en duidelijke probe-paden voor 3D-meting mogelijk.
CMM Basisplaten
Meerdere basisplaatmaten bieden plaats aan verschillende CMM-machines en fixtuurvereisten voor componenten. De productie omvat CNC-bewerking, precisie slijpen, anodiseren en laser markeren om hoge nauwkeurigheid, vlakheid en betrouwbaarheid te garanderen. Aangepaste maten en schroefdraadgaten zijn beschikbaar.
Fixture platen zijn voorzien van alfanumerieke rasterpatronen met zichtbare onderdeelnummers, waardoor gebruikers opstellingen volledig kunnen definiëren en documenteren door de assemblage en locaties van componenten vast te leggen. Dit zorgt voor een snelle, nauwkeurige reproductie van opstellingen voor latere inspecties.
Beschikbare Plaatmaten
- 400*300mm, M8 Schroefdraad gaten
- 400*400mm, M8 Schroefdraad gaten
- 500*500mm, M8 Schroefdraad gaten
- 600*600mm, M8 Schroefdraad gaten
- Andere aangepaste maten beschikbaar
Product Parameters
| Productnaam |
Merk |
AANT. |
| 12*50mm afstandhouder | 80001 | 6 |
| 12*30mm afstandhouder | 80002 | 6 |
| 16*50mm afstandhouder | 80003 | 6 |
| 16*30mm afstandhouder | 80004 | 6 |
| 20*50mm afstandhouder | 80005 | 6 |
| 20*30mm afstandhouder | 80006 | 6 |
| 12*20mm afstandhouder | 80007 | 6 |
| 16*20mm afstandhouder | 80008 | 6 |
| 20*20mm afstandhouder | 80009 | 6 |
| Verstelbare draaikoppeling | 800012 | 2 |
| Verstelbare steunpoot | 800013 | 2 |
| Magneet | 800014 | 4 |
| Pin Afstandhouder | 800015 | 2 |
| Adapter | 800016 | 6 |
| Basisplaat schroef | 800017 | 2 |
| Schroeven | 800019 | 2 |
| Verstelbare schuif | 800020 | 8 |
| Span klem | 800021 | 4 |
| Korte span klem steun | 800023 | 2 |
| Lange span klem steun | 800024 | 2 |
| Kegel | 800025 | 3 |
| Nylon kegel | 800026 | 3 |
| Schroevendraaier | 800027 | |
Bedrijfsinformatie
Onze Klanten & Agenten
Veelgestelde Vragen
V1: Bent u een fabriek of handelsonderneming?
A1: Wij zijn een fabriek en bieden antwoorden binnen 24 uur.
V2: Wat produceert uw bedrijf voornamelijk?
A2: Wij zijn gespecialiseerd in Vision Measuring Machines, Coordinate Measuring Machines en CMM & VMM fixtures.
V3: Hoe kies ik de juiste specificatie?
A3: Ons professionele team zal geschikte specificaties aanbevelen op basis van uw productvariëteit en meetvereisten.
V4: Accepteert u aangepaste service?
A4: Ja, wij bieden zowel standaardmachines als aangepaste oplossingen die zijn afgestemd op de behoeften van de klant.
V5: Wat is uw garantieperiode?
A5: Onze producten worden geleverd met 1 jaar garantie. We hebben breekbare onderdelen verbeterd voor een betere productstabiliteit en kwaliteitsborging.
