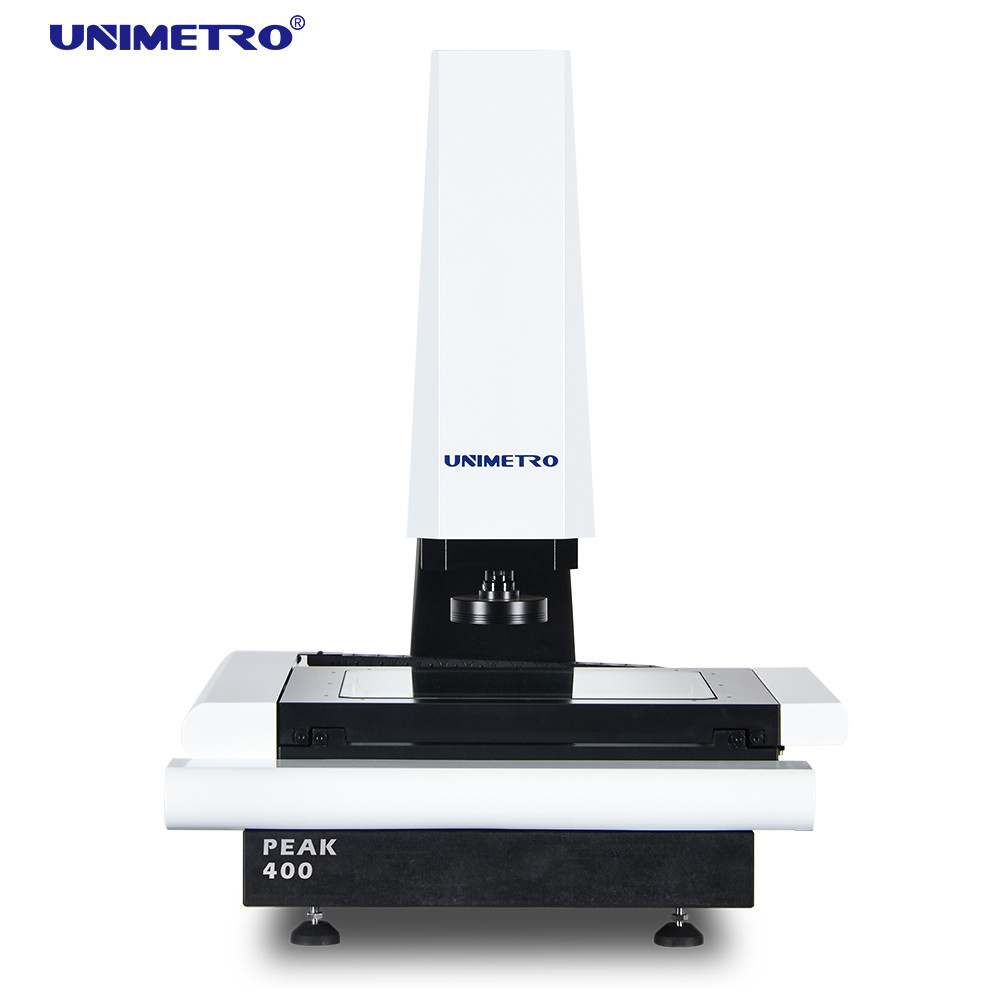

CNC Vision Meetsysteem met Gemotoriseerde Z-as Controle voor 2D VMM Inspectie
Economisch Type CNC Beeldinspectiesysteem
Het Beeldinspectiesysteem is een instrument dat wordt gebruikt voor nauwkeurige fysieke afmetingsmetingen met een nauwkeurigheid tot op micronniveau. Deze vision meetmachine is een optisch meetinstrument dat een camera gebruikt om het beeld van het werkstuk vast te leggen, de beeldpixels analyseert en 2D-afmetingen berekent met meetsoftware.
Het CNC Beeldinspectiesysteem is een krachtig afmetingsmeetapparaat, ontworpen voor kwaliteitscontroleprocessen in massaproductie. Geconfigureerd met krachtige software die het meetproces programmeerbaar maakt, kunnen gebruikers grote hoeveelheden producten meten via volledig automatische processen. De PEAK-serie is een economisch model van volledig automatische CNC-vision, ontwikkeld door UNIMETRO.
Het eenvoudige en geïntegreerde ontwerp stelt ons in staat de machine tegen lagere kosten te bouwen, terwijl de hoge meetnauwkeurigheid en de beste prestaties behouden blijven. Gebruikers kunnen genieten van de voordelen van hoge efficiëntie en besparingen op arbeidskosten van een volledig CNC Vision meetmachine tegen een zeer concurrerende prijs.
Hardwareconfiguratie
3-assige lineaire schalen met 0,5 µm resolutie
Hoogwaardige autofocusfunctie
Aluminium werktafel en harde anodisatie
Compatibel met Renishaw touch probe (optioneel)
3 ringen 8 secties LED-ringlicht softwaregestuurd en programmeerbaar
Parallelle lichtpad LED-contourlicht softwaregestuurd en programmeerbaar
Confocale vezelverplaatsingssensor (optioneel)
HIWIN lineaire geleiding
Gemotoriseerde Z-as controle
Geïntegreerde kernregelbox
Industriële CCD-camera
Handmatige pulsgeregelde generator voor Z-as bewegingscontrole
Laserindicatoren voor hulp-positionering en focus (optioneel)
0,7-4,5X handmatige ingekeept zoomlens met versterkingssignaal feedbacksensor
Toepassingen van het Beeldinspectiesysteem
- Het PEAK-serie Beeldinspectiesysteem is compatibel met de volledige lijn van Omron vezelmeet sensoren, wat meer mogelijkheden biedt voor nauwkeurige meetvereisten
- Stabiele metingen van hellende of gebogen oppervlakken
- Stabiele metingen van verschillende materiaalsoorten
- Stabiele metingen van gladde of ruwe oppervlakken

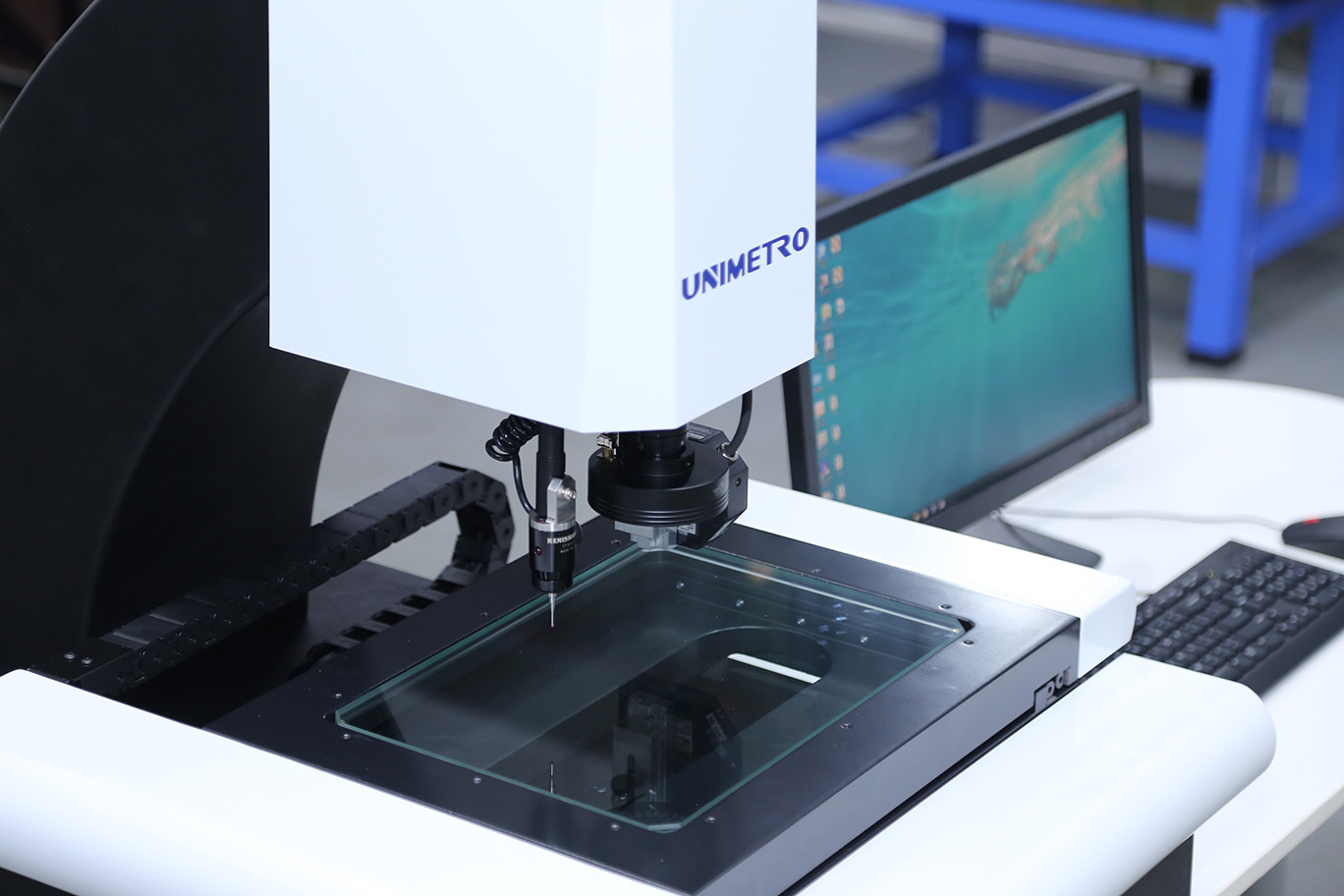

- Het PEAK-serie Beeldinspectiesysteem is compatibel met de Renishaw touch probe als optionele configuratie, waardoor gebruikers 2D- en 3D-meetfuncties in één machine kunnen realiseren
- De software kan de offset tussen de optische lens en de touch probe berekenen, waardoor alle meetresultaten binnen één coördinatensysteem vallen. Meetresultaten kunnen worden uitgevoerd als 3D-tekening voor reverse engineering
Softwarefuncties
De UNIMETRO INSPECT3D software beschikt over een gebruiksvriendelijke interface, is gemakkelijk te leren en biedt krachtige functies waarmee gebruikers snel en nauwkeurig kunnen meten. De software biedt een volledig Engelstalige interface en maakt ook nieuwe taalontwikkeling mogelijk.
- CAD-bestand invoeren en meten
- Onderdelen array en macro meting
- Automatische focus en hoogte meting
- Navigatiefunctie helpt bij snelle lokalisatie
- Krachtige geometrische meetfunctie
- Meerdere gegevensrapporten en grafische data-uitvoerfunctie
- Flexibel gebruikersprogramma
- Referentie-elementen creëren
- Krachtige randdetectiefunctie
- Ondersteuning voor meerdere externe accessoires
- Automatische berekening van de geometrische tolerantie van elementen
- Complexe productie snel en gemakkelijk meten
Technische parameters
| Model |
PEAK 300 |
PEAK 400 |
| Afmeting (mm) (L*B*H) |
850*650*1060 |
1000*800*1080 |
| Meetbereik (mm) (X*Y*Z) |
300*200*200 |
400*300*200 |
| Nauwkeurigheid (µm) |
3+L/200 |
3+L/200 |
| Herhaalbaarheid (µm) |
3 |
3 |
| Gewicht (kg) |
120 |
150 |
| Camera |
Industriële analoge CCD-camera en SV2000E videokaart |
| Lens |
Handmatige ingekeept zoomlens 0,7-4,5X / 0,7-4,5X handmatige zoomlens met signaal feedback (optioneel) / Automatische zoomlens (optioneel) |
| Vergroting |
18-188X (Verschillende combinaties van camera en lens leiden tot verschillende vergrotingsbereiken) |
| FOV |
8,1-1,3 mm (Verschillende combinaties van camera en lens leiden tot verschillende FOV-bereiken) |
| Werkafstand |
108 mm |
| Resolutie lineaire schalen |
0,0005 mm |
| Verlichting |
Programmeerbaar 3 ringen, 8 secties oppervlak ringlicht, programmeerbaar parallel contourlicht |
Bedrijfsinformatie
Onze klanten & agenten
Veelgestelde vragen
V1: Bent u een fabriek of handelsonderneming?
A1: Wij zijn een fabriek en geven u binnen 24 uur het snelste antwoord.
V2: Waarin is uw bedrijf voornamelijk actief?
A2: Wij produceren voornamelijk Vision Meetsystemen, Coördinaatmeetsystemen, CMM & VMM armaturen, etc.
V3: Hoe kies ik de juiste specificatie?
A3: Zolang u ons de variëteit en grootte van het te meten product vertelt, zal ons professionele team u adviseren over meetinstrumenten met geschikte specificaties.
V4: Accepteert u aangepaste service?
A4: Absoluut! Wij kunnen niet alleen standaardmachines leveren, maar ook machines die zijn aangepast aan de behoeften van de klant.
V5: Wat is uw garantieperiode?
A5: Onze productgarantieperiode is 1 jaar. Onze productkwaliteit is zeer stabiel en we hebben veel verbeteringen aangebracht aan enkele breekbare onderdelen. U kunt gerust zijn van onze productkwaliteit.
