Lichte aluminium 6061 CMM-bevestigingskits voor de uitlijning van elektronische onderdelen met hoge nauwkeurigheid
Hoogwaardige CMM-bevestigingskits voor coördinatenmetingsmachines
De FlexFix-armaturenreeks is ontworpen voor nauwkeurige meettoepassingen in verschillende industrieën, waaronder elektronica, lucht- en ruimtevaart, automobiel, kunststoffen en medische zorg.Compatibel met CMM- en VMM-systemen van alle maten en modellenDeze instrumenten verbeteren de meetflexibiliteit, herhaalbaarheid en standaardisatie.
Modulair bevestigingssysteem voor CMM-toepassingen
De door UNIMETRO ontwikkelde FlexFix-serie verbetert de reproduceerbaarheid en nauwkeurigheid van het inspectieproces door middel van snelle, herhaalbare bevestigingsinstellingen.Dit modulaire systeem breidt zich uit naargelang de behoeften van de gebruiker en biedt volledige bevestigingsoplossingen voor onderdelen van elke grootte, vorm of materiaal.
Het systeem is voorzien van bevestigingsplaten met M8-gegoede toebehoren in verschillende standaardgroottes,vervaardigd van aluminium 6061 van hoge precisie door middel van complexe processen om de nauwkeurigheid en betrouwbaarheid van het systeem te waarborgenOplossingen kunnen snel zonder gereedschap worden samengesteld om de doorvoer te verhogen en inspectievertragingen te elimineren.
Kies uw installatiepakket
CMM-armaturen van de FlexFix-serie zijn verkrijgbaar als startkits met één basisbord en uitgebreide componenten.Kies de grootte van de basisplaten volgens de afmetingen en meetvereisten van uw CMM-machine.
CMM-bevestigingscomponenten
FlexFix-componenten zijn ontworpen om onderdelen stevig vast te houden met minimale kracht, zonder speciale gereedschappen.en personderdelen met een rationeel ontwerp dat schade of vervorming van de gemeten onderdelen voorkomtHet flexibele systeem maakt verschillende combinaties van bevestigingen en duidelijke 3D-metingssondepaden mogelijk.
CMM-basisplaten
Meerdere basisplaatgroottes zijn geschikt voor verschillende CMM-modellen en onderdelenbevestigingsvereisten.en lasermarkering om een hoge nauwkeurigheid te garanderenEr zijn op maat gemaakte afmetingen en draadgatenpatronen beschikbaar.
Alfanumerieke rasterpatronen en zichtbare onderdelennummers stellen gebruikers in staat om installaties te documenteren door de assemblage en locatie van componenten vast te leggen, waardoor een snelle, nauwkeurige reproductie voor latere inspecties mogelijk is.
Standaard plaatgroottes
400 × 300 mm, M8 draadgaten
400 × 400 mm, M8 draadgaten
500 × 500 mm, M8 draadgaten
600 × 600 mm, M8 draadgaten
Op maat gemaakte maten beschikbaar

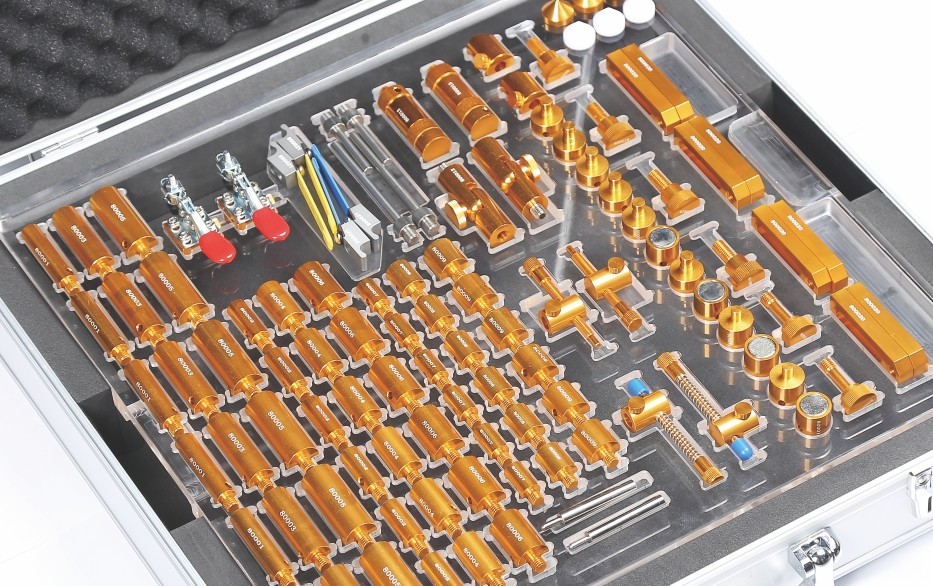

Kitcomponenten en parameters
| Artikel 1 |
Mark. |
De hoeveelheid |
| 12×50 mm standoff |
80001 |
3 |
| 12×30 mm standoff |
80002 |
3 |
| 16×50 mm standoff |
80003 |
3 |
| 16×30 mm standoff |
80004 |
3 |
| 20×50 mm standoff |
80005 |
3 |
| 20×30 mm standoff |
80006 |
3 |
| 12×20mm standoff |
80007 |
3 |
| 16 × 20 mm standoff |
80008 |
3 |
| 20×20mm standoff |
80009 |
3 |
| Verstelbaar pivotgewricht |
800012 |
2 |
| Verstelbare jackstand |
800013 |
2 |
| Magneet |
800014 |
4 |
| Pin Standoff |
800015 |
2 |
| Adapter |
800016 |
6 |
| schroeven voor de basisplaat |
800017 |
2 |
| V post |
800018 |
2 |
| met een gewicht van niet meer dan 10 kg |
800019 |
2 |
| Verstelbare glijbaan |
800020 |
2 |
| Spanningsklem |
800021 |
4 |
| Kortspanningsclampsysteem |
800023 |
2 |
| Steun voor langspanningsklemmen |
800024 |
2 |
| Kegel |
800025 |
2 |
| met een gewicht van niet meer dan 50 kg |
800026 |
2 |
| Schroevendraaier |
800027 |
2 |
Vaak gestelde vragen
Bent u een fabriek of handelsonderneming?
We zijn een fabriek en geven binnen 24 uur antwoord.
Wat maakt uw bedrijf voornamelijk?
Wij zijn gespecialiseerd in visie meetmachines, coördinaten meetmachines, en CMM / VMM armaturen.
Hoe kies ik de juiste specificatie?
Ons professionele team zal geschikte specificaties aanbevelen op basis van uw productvariëteit en meetvereisten.
Accepteert u een op maat gemaakte service?
Ja, we leveren zowel standaard machines als op maat gemaakte oplossingen op maat van de behoeften van de klant.
Wat is uw garantieperiode?
Onze producten hebben een garantie van 1 jaar en we hebben gebroken onderdelen voor betere stabiliteit en kwaliteitsborging.
