Gedetailleerde informatie

Afmeting:	600740980mm	Meetbereik:	300200200
Het meten van nauwkeurigheid:	2.5+l/100	Gewicht:	190 kg
Herhaalbaarheid:	2.5 μm
Markeren:	De semi Automatische Machine van de Visiemeting , Machine Vmm van de visiemeting , Machine 2.5μM van de visiemeting Repeatability

Productomschrijving

Zeer nauwkeurige touch probe semi-automatische vision meetapparatuur vmm machine

Onze vision meetmachine heeft de volgende kenmerken:
► Granieten basis en kolom, uitstekende stabiliteit;
► De Z-as maakt gebruik van een lineaire geleiding met hoge precisie en een servomotorbesturingssysteem om automatisch scherp te stellen, de fout van kunstmatig scherpstellen te elimineren en de meetnauwkeurigheid en stabiliteit te verbeteren;
► Aluminium werktafel, waardoor de bewegingsbesturing snel reageert en flexibel is;
► Programmeerbare 3-rings 4-sectie LED-oppervlakte lichtbron, transmissie parallel LED-contourlichtbron systeem, en de ingebouwde lichtaanpassingsmodule van de software kan de helderheid van het licht in 3 ringen en 4 zones vrij regelen.

Hardware configuratie

De configuraties van onze vision meetapparatuur zijn als volgt:
● 3-assige lineaire schalen met een resolutie van 0,5 um
● Hoogwaardige autofocusfunctie
● Compatibel met Renishaw touch probe
● Aluminium werktafel en harde anodisatie
● 3 ringen 8 sectie LED ringlicht softwarebesturing en programmeerbaar
● Parallelle lichtpad LED contourlicht softwarebesturing en programmeerbaar
● 1,2M pixel HD digitale camera
● Geïntegreerde kernbesturingskast
● Z-as gemotoriseerde besturing
● HIWIN lineaire geleiding
● Handmatige pulsgenerator voor Z-as bewegingsbesturing
● Met laserindicatoren voor hulp bij positionering en scherpstelling

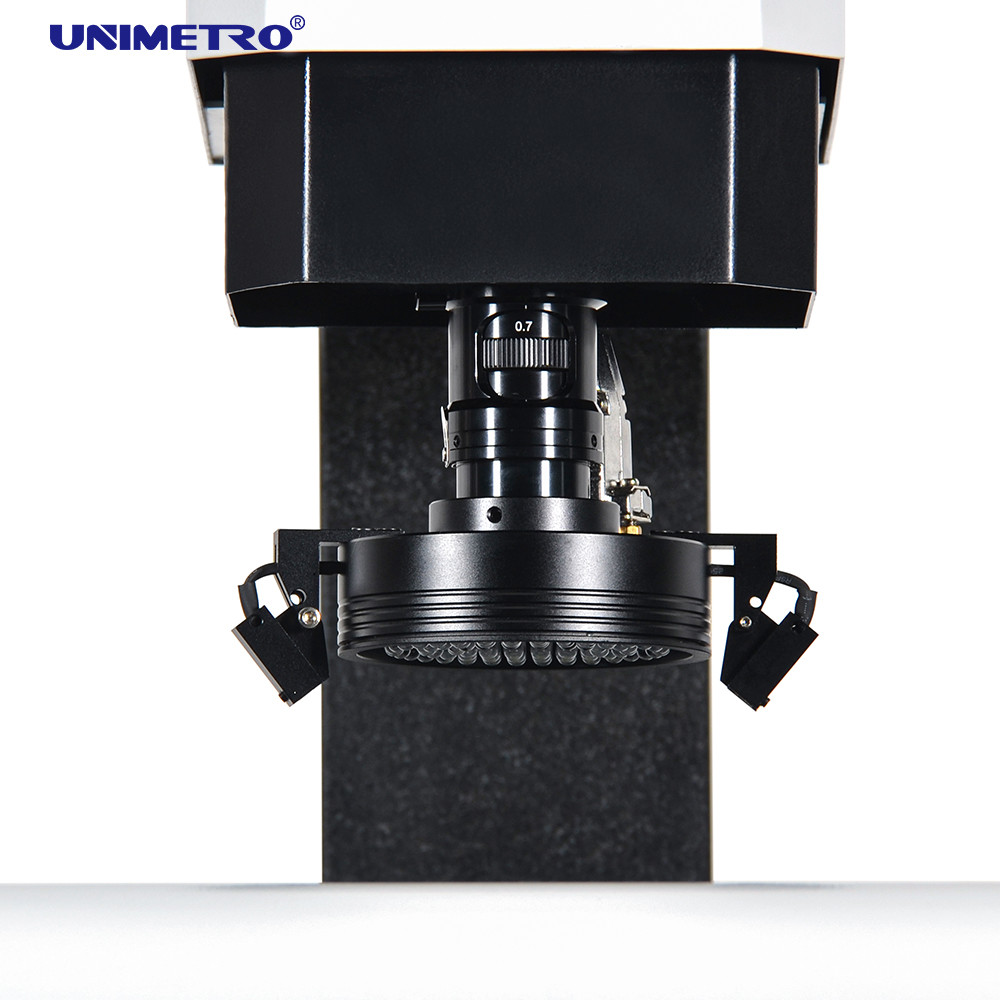

● 0,7-4,5X handmatige getande zoomlens met vergroting-signaal feedback sensor

Software kenmerken

Onze vision meetmachines kunnen een probe toevoegen om een 3D-functie te realiseren
● Eenvoudige kalibratie
● Meervoudige hoekaanraking
● Snelle coördinatensysteeminstelling
● Compatibel met de volledige lijn van Renishaw styli
● CAD-module ondersteund (Optioneel)
● 3D-tekening output
● Star probe compatibel
● 3D-dimensie meting
● Beeld en touch probe combineren meting
● Probe rack ondersteund (Optioneel)

Parameters

De parameters van onze vision meetmachines zijn zoals de onderstaande tabel laat zien:

Model		EXTRA 200	EXTRA 300	EXTRA 400	EXTRA 500
Afmetingen (mm) (LBH)		500540930	600740980	700840980	800940980
Meetbereik (mm) (XYZ)		200100150	300200200	400300200	500400200
Meetnauwkeurigheid (μm)		2.5+L/100	2.5+L/100	2.5+L/100	3+L/100
Herhaalbaarheid (μm)		2.5	2.5	2.5	3
Gewicht (kg)		140kg	190kg	240kg	290kg
Beeld en meting	CCD	200mm (kan worden verhoogd volgens de eisen van de klant)
	Lens	Handmatige getande zoomlens 0,7-4,5X/Auto zoomlens 1-10X
	Vergroting	18-195X ( Alleen ter referentie. Met verschillende camera's en lenzen zal de vergroting anders zijn. )
	Gezichtsveld	8.1~1.3mm
	Werkafstand	108mm
Lineaire schaalresolutie		0,5 μm (0,1μm als optie)
Aandrijfsysteem		X, Y-as handmatige besturing, Z-as close-loop CNC-besturing en AUTU FOCUS-functie beschikbaar
Verlichting		Programmeerbare 4 secties LED ringoppervlakte licht, parallel LED contourlicht, 8 secties LED ringlicht, coaxiaal, als optie

Software Functie

INSPECT 3D VISION MEETSOFTWARE
● CAD-bestand invoeren en meten
● Onderdelen array en macro meting
● Autofocus en hoogtemeting
● Navigatiefunctie helpt bij snel lokaliseren
● Krachtige geometrische meetfunctie
● Meerdere gegevensrapporten en grafische gegevensuitvoerfunctie
● Flexibel gebruikersprogramma
● Referentie-elementen creëren
● Krachtige kantdetectiefunctie
● Ondersteuning van meerdere externe accessoires
● Automatische berekening van de geometrische tolerantie van de elementen
● Het snel en gemakkelijk meten van gecompliceerde productie

Bedrijfsinformatie

Onze Klant&Agent

FAQ
V1: Bent u een fabriek of handelsonderneming?
A1: Wij zijn een fabriek en geven u het snelste antwoord binnen 24 uur.
V2: Waar is uw bedrijf voornamelijk in gespecialiseerd?
A2: We produceren voornamelijk vision meetmachines, coördinatenmeetmachines, CMM&VMM-armaturen etc.
V3: Hoe kiest u de juiste specificatie?
A3: Zolang u ons de variëteit en grootte van het te meten product vertelt, zal ons professionele team u adviseren over een meetinstrument met geschikte specificaties.
V4: Accepteert u maatwerk?
A4: Zeker! We kunnen niet alleen typische machines leveren, maar ook machines die zijn aangepast aan de behoeften van de klant.
V5: Wat is uw garantieperiode?
A5: De garantieperiode van ons product is 1 jaar. De kwaliteit van ons product is zeer stabiel en we hebben veel verbeterd aan sommige breekbare onderdelen. U kunt gerust zijn over de kwaliteit van ons product.

label:

Plaats van herkomst:	China
Merknaam:	Unimetro
Certificering:	CE, ISO
Modelnummer:	E300

Min. bestelaantal:	1 set
Prijs:	usd 5460-usd 6300 usd/set
Verpakking Details:	houten geval
Levertijd:	15days
Betalingscondities:	T/T
Levering vermogen:	30 reeksen per maand
