Gedetailleerde informatie

Dimensie:	600740980mm	Meetbereik:	300200200
Meetnauwkeurigheid:	2.5+l/100	Gewicht:	190 kg
Herhaalbaarheid:	2.5 μm
Markeren:	De semi Automatische Machine van de Visiemeting , Machine Vmm van de visiemeting , Machine 2.5μM van de visiemeting Repeatability

Productomschrijving

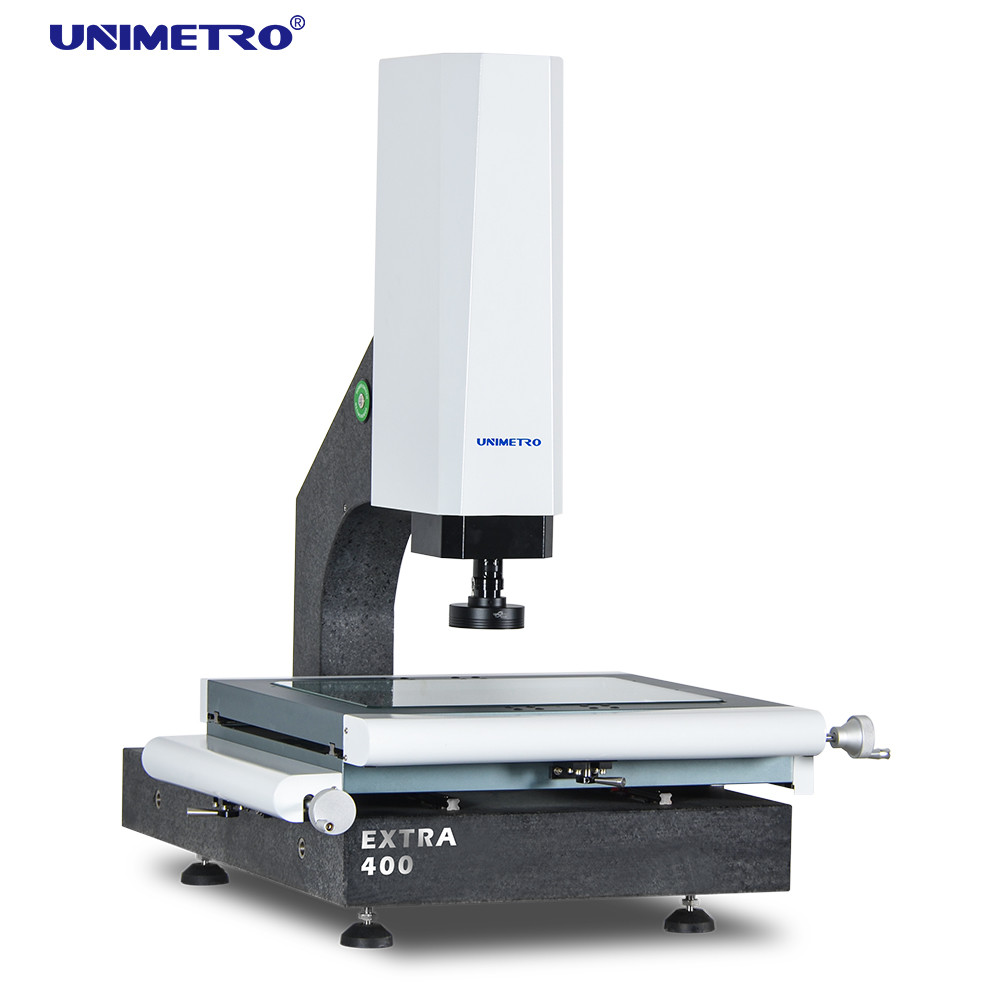

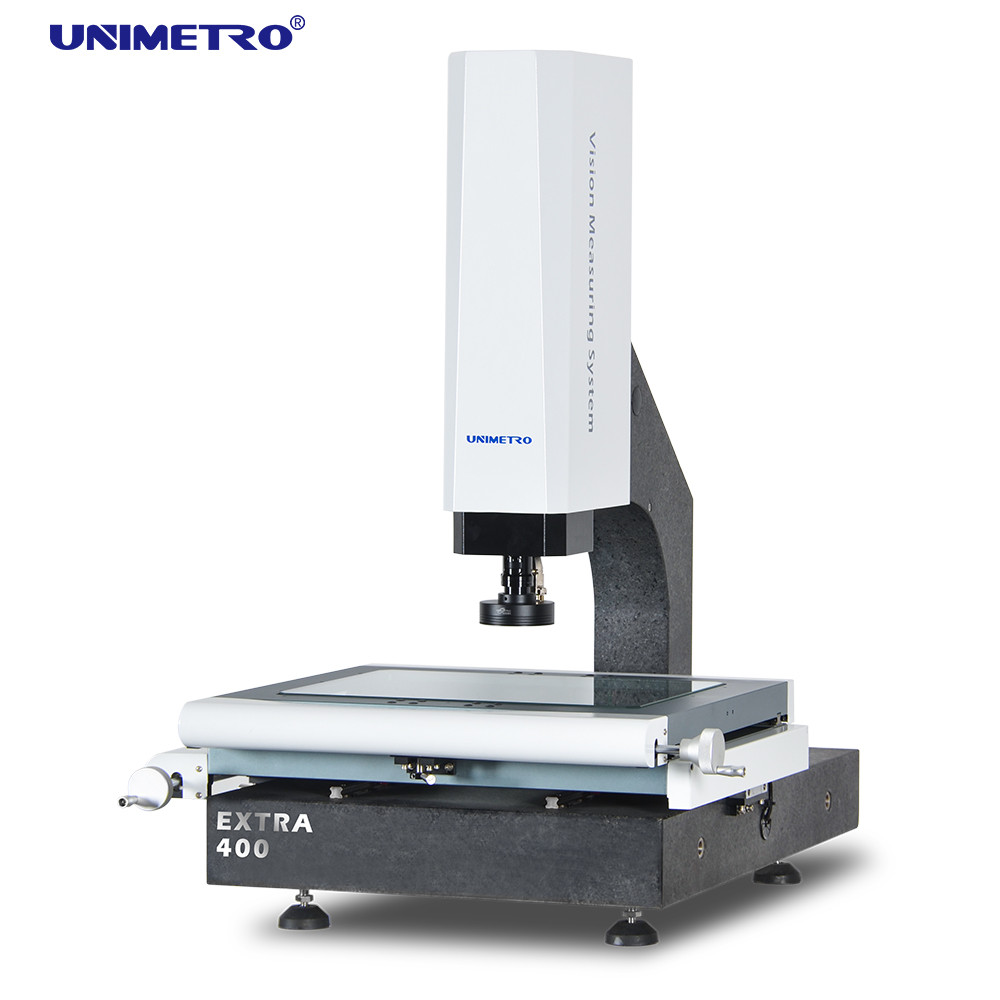

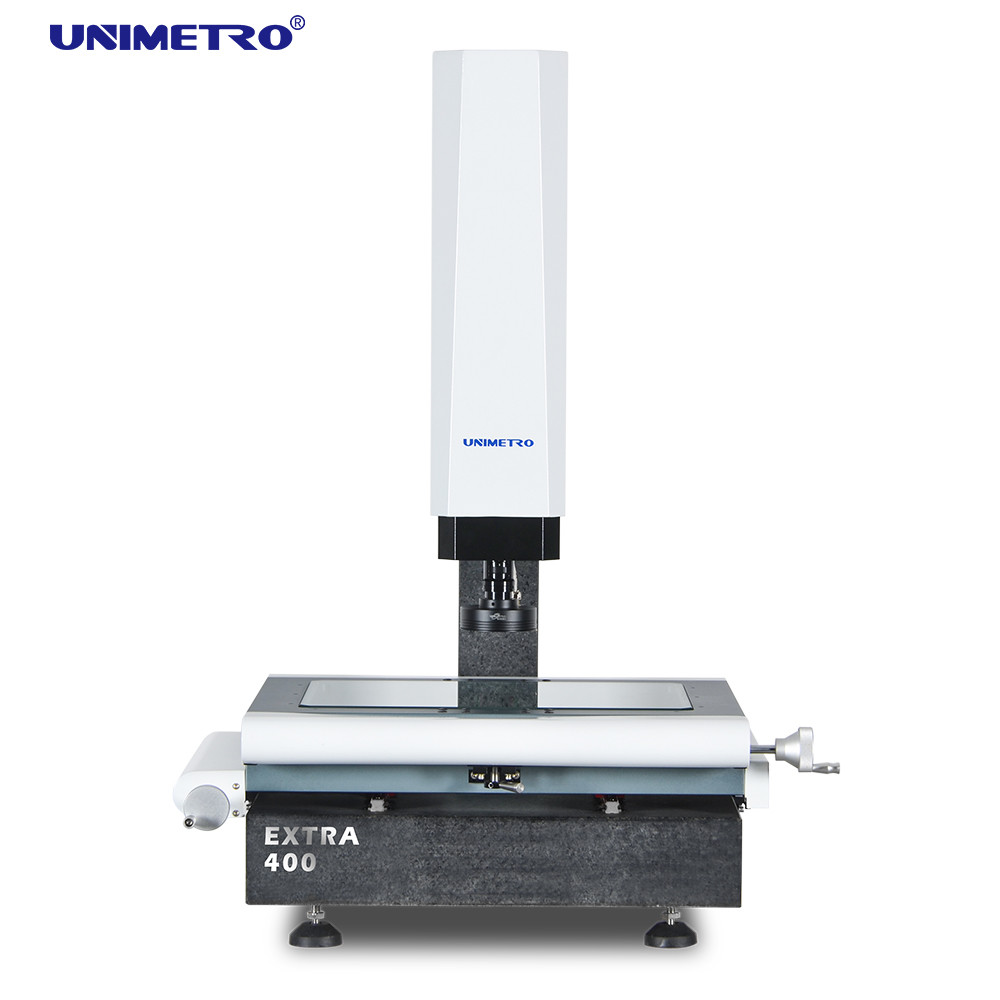

Semi-automatische vision-meetapparatuur met hoge nauwkeurigheid, vmm-machine

Onze visiemeetmachine heeft de onderstaande functie:
► Granieten basis en kolom, uitstekende stabiliteit;
► De Z-as maakt gebruik van een zeer nauwkeurig lineair geleidings- en servomotorbesturingssysteem om automatische scherpstelling te realiseren, de fout van kunstmatige scherpstelling te elimineren en de meetnauwkeurigheid en stabiliteit te verbeteren;
► Aluminium werkpodium, maakt de bewegingsbesturing snel reagerend en flexibel;
► Programmeerbare 3-rings 4-delige LED-oppervlaktelichtbron, transmissie parallel LED-contourlichtbronsysteem en de ingebouwde lichtaanpassingsmodule van de software kunnen de helderheid van het licht in 3 ringen en 4 zones vrij regelen.

Hardeare-configuratie

De configuraties van onze vision-meetapparatuur zijn zoals hieronder:
● 3-assige lineaire schalen met een resolutie van 0,5um
● Hoogwaardige autofocusfunctie
● Compatibel met Renishaw tastsysteem
● Aluminium bewerkingsfase en hard anodiseren

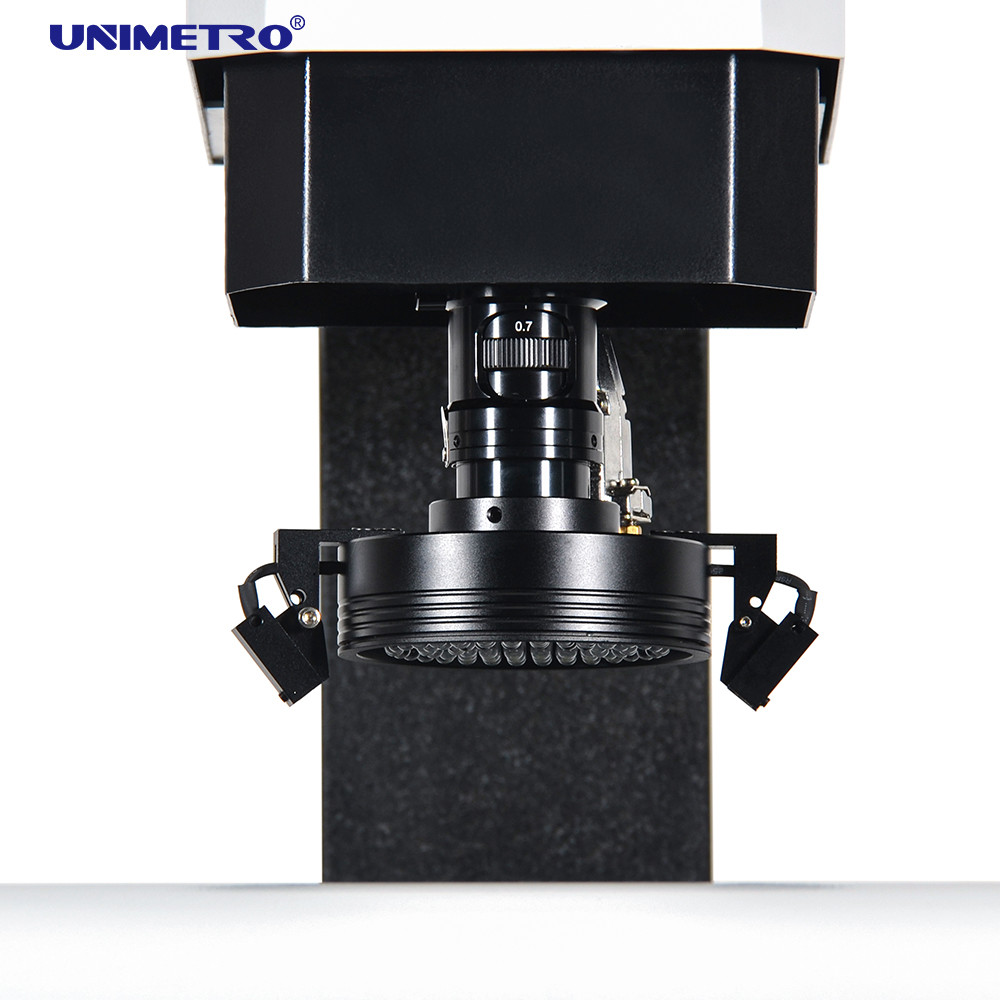

● 3 ringen 8 sectie LED-ringlicht softwarematig en programmeerbaar
● Parallel lichtpad LED-contourlicht softwarematig aan te sturen en programmeerbaar
● Digitale HD-camera met 1,2 megapixels
● Geïntegreerde kernbedieningskast
● Z-as gemotoriseerde besturing
● HIWIN lineaire geleiding
● Handmatige pulsgenerator voor bewegingsbesturing op de Z-as
● Met laserindicatoren voor extra positionering en scherpstelling

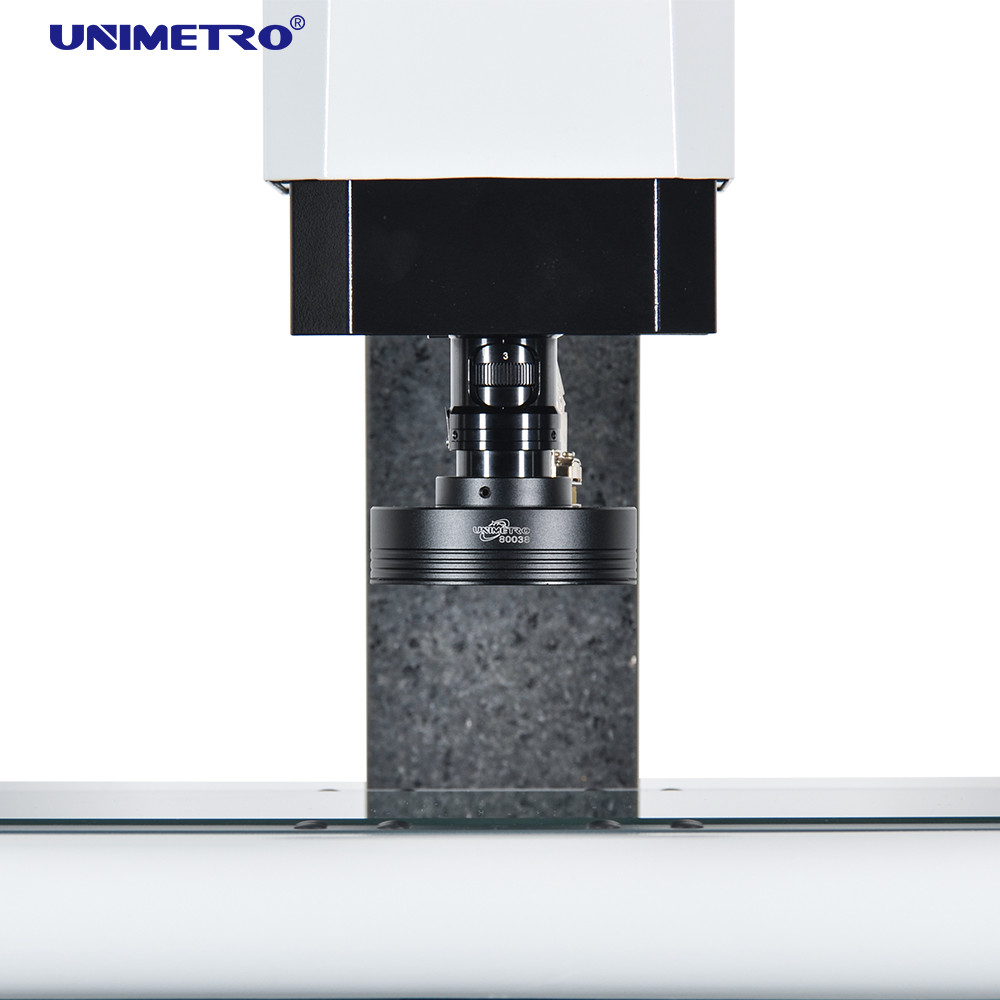

● 0,7-4,5X handmatige gedeukte zoomlens met vergrotingssignaal-feedbacksensor

Softwarefuncties

Onze vision-meetmachines kunnen sonde toevoegen om de 3D-functie te realiseren
● Eenvoudige kalibratie
● Meerdere hoeken aanraken
● Snelle coördinatensysteeminstelling
● Compatibel met de volledige lijn Renishaw-styli's
● CAD-module ondersteund (optioneel)
● Uitvoer van 3D-tekeningen
● Compatibel met stersondes
● 3D-dimensiemeting
● Beeld- en tastsysteem combineren metingen
● Sonderek ondersteund (optioneel)

Parameters

De parameter van onze vision-meetmachines is zoals hieronder weergegeven:

Model		EXTRA 200	EXTRA 300	EXTRA 400	EXTRA 500
Afmeting (mm) (LBH)		500540930	600740980	700840980	800940980
Meetbereik (mm)(XYZ)		200100150	300200200	400300200	500400200
Meetnauwkeurigheid (μm)		2,5+L/100	2,5+L/100	2,5+L/100	3+L/100
Herhaalbaarheid (μm)		2.5	2.5	2.5	3
Gewicht (kg)		140 kg	190 kg	240 kg	290 kg
Beeld en Meten	CCD	200 mm (kan worden verhoogd volgens de eisen van klanten)
	Lens	Handmatige gedeukte zoomlens 0,7-4,5X/automatische zoomlens 1-10X
	Vergroting	18-195X (Alleen ter referentie. Met een andere camera en lens zal de vergroting anders zijn.)
	Gezichtsveld	8,1 ~ 1,3 mm
	Werkafstand	108 mm
Lineaire schaalresolutie		0,5 μm (0,1 μm voor optie)
Aandrijfsysteem		X-, Y-as handmatige bediening, Z-as close-loop CNC-besturing en AUTU FOCUS-functie beschikbaar
Verlichting		Programmeerbaar 4 secties LED-ringoppervlakteverlichting, parallel LED-contourlicht, 8 secties LED-ringverlichting, coaxiaal, voor optie

Softwarefunctie

INSPECTEER 3D VISIE MEETSOFTWARE
● CAD-bestand invoeren en meten
● Onderdelenarray en macrometing
● Autofocus en hoogtemeting
● De navigatiefunctie helpt bij het snel lokaliseren
● Krachtige geometrische meetfunctie
● Meerdere gegevensrapporten en grafische gegevensuitvoerfunctie
● Flexibel gebruikersprogramma
● Creëren van referentie-elementen
● Krachtige randdetectiefunctie
● Ondersteuning van meerdere externe accessoires
● Automatische berekening van de geometrische tolerantie van de elementen
● Het snel en gemakkelijk meten van gecompliceerde producties

Bedrijfsinformatie

Onze klant en agent

Veelgestelde vragen
Vraag 1: Bent u een fabriek of handelsonderneming?
A1: Wij zijn een fabriek en geven u binnen 24 uur het snelste antwoord.
Vraag 2: Waar bevindt uw bedrijf zich voornamelijk in?
A2: Wij produceren voornamelijk Vision-meetmachines, coördinatenmeetmachines, CMM- en VMM-armaturenetc.
Vraag 3: Hoe kiest u de juiste specificatie?
A3: Zolang u ons de variëteit en grootte van het te meten product vertelt, zal ons professionele team u adviseren over een meetinstrument met geschikte specificaties.
Q4: Accepteert u service op maat?
A4: Zeker! Wij kunnen niet alleen typische machines leveren, maar ook machines die zijn aangepast aan de behoeften van de klant.
Q5: Wat is uw garantieperiode?
A5: Onze productgarantieperiode is 1 jaar. Onze productkwaliteit is zeer stabiel, en dat is ook zo veel verbeterd op sommige breekbare onderdelen. U kunt verzekerd zijn van onze productkwaliteit.

label:

Plaats van herkomst:	China
Merknaam:	Unimetro
Certificering:	CE, ISO
Modelnummer:	E300

Min. bestelaantal:	1 set
Prijs:	usd 5460-usd 6300 usd/set
Verpakking Details:	houten geval
Levertijd:	15days
Betalingscondities:	T/T
Levering vermogen:	30 reeksen per maand
