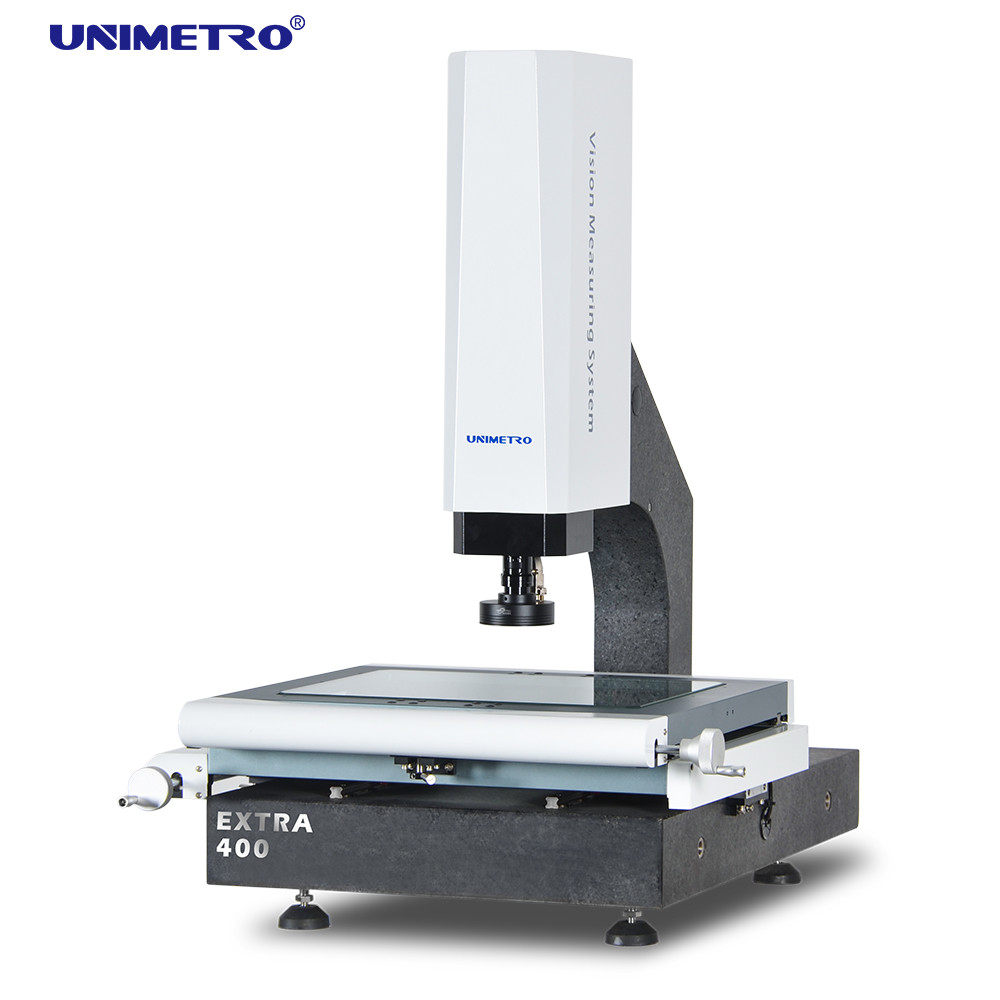

Z-as met automatisch scherpstellen van VMS-visie-metingssystemen
Beschrijving
EXTRA-serie semi-automatische zicht meetmachine biedt klanten meting functie en gebruikerservaring boven gewone producten.de standaardconfiguratie van de handpulsgenerator voor fijne regeling en fijne afstemming van de Z-asbeweging, met automatische beeldfocusfunctie, worden uw meetdoeltreffendheid en gebruikerservaring sterk verbeterd.
Parameters
| Model |
Extra 200 |
Extra 300 |
Extra 400 |
Extra 500 |
| Afmeting ((mm)) ((L*W*H)) |
500*540*930 |
600*740*980 |
700*840*980 |
800*940*980 |
| Meetbereik (mm) ((X*Y*Z) |
200*100*150 |
300*200*200 |
400*300*200 |
500*400*200 |
| Metingsnauwkeurigheid (μm) |
2.5+L/100 |
2.5+L/100 |
2.5+L/100 |
3+L/100 |
| Herhaalbaarheid (μm) |
2.5 |
2.5 |
2.5 |
3 |
| Gewicht (kg) |
140 kg |
190 kg |
240 kg |
290 kg |
| Afbeelding en meting |
CCD |
200 mm (kan worden verhoogd volgens de eisen van de klant) |
| Lens |
Handmatig gebroken zoomlens 0,7-4,5X/Auto zoomlens 1-10X |
| Vergroting |
18-195X (alleen ter referentie. Bij verschillende camera's en lenzen zal de vergroting verschillen.) |
| Zichtveld |
8.1~1.3 mm |
| Werkafstand |
108 mm |
| Resolutie op lineaire schaal |
0.5 μm (voor keuze 0,1 μm) |
| Voersysteem |
X- en Y-as handmatig besturen, Z-as met gesloten kring CNC besturen en AUTU FOCUS functie beschikbaar |
| Verlichting |
Programmeerbaar 4 secties LED-ringoppervlak, parallel LED-contourlicht, 8 secties LED-ringlicht, coaxieel, optie |
Kenmerken
◆Detailkwaliteitscontrole
1Granitbasis en -kolom, uitstekende stabiliteit;
2. Aluminium werkstadium, maken de bewegingscontrole snel reageren en flexibel;
3. Werkstadium met harde oxidatie-oppervlaktebewerking anti-kras;
4. Standaard met precisie lineaire gids, slijpbal schroef en AC servomotor enz., om de precisie en stabiliteit van het bewegingssysteem te waarborgen;
5Het geïntegreerde besturingssysteem, ingebed met bewegingscontrole, en alle signaalcontrole zoals verlichting en lineaire schaallezing, zorgt ervoor dat de prestaties van de machine extreem stabiel zijn.
◆Hoge prestatieconfiguratie
1. X, Y twee-assige handbediening om nauwkeurige positionering te bereiken;
2De Z-as neemt een lineaire gids met hoge precisie en een servomotorbesturingssysteem aan om automatische scherpstelling te realiseren, de fout van kunstmatige scherpstelling te elimineren,en verbeteren van de nauwkeurigheid en stabiliteit van de metingen;
3.0.5um-lineaire regelaar met hoge precisie en precisie werktafel zorgen ervoor dat de nauwkeurigheid van de machine ≤ 2,5 + L / 100um is;
4. Een tandeloze polsterde staaf met hoge precisie en een snel bewegende vergrendelingsinrichting worden gebruikt om de terugkeerfout van de werktafel binnen 2um te waarborgen;

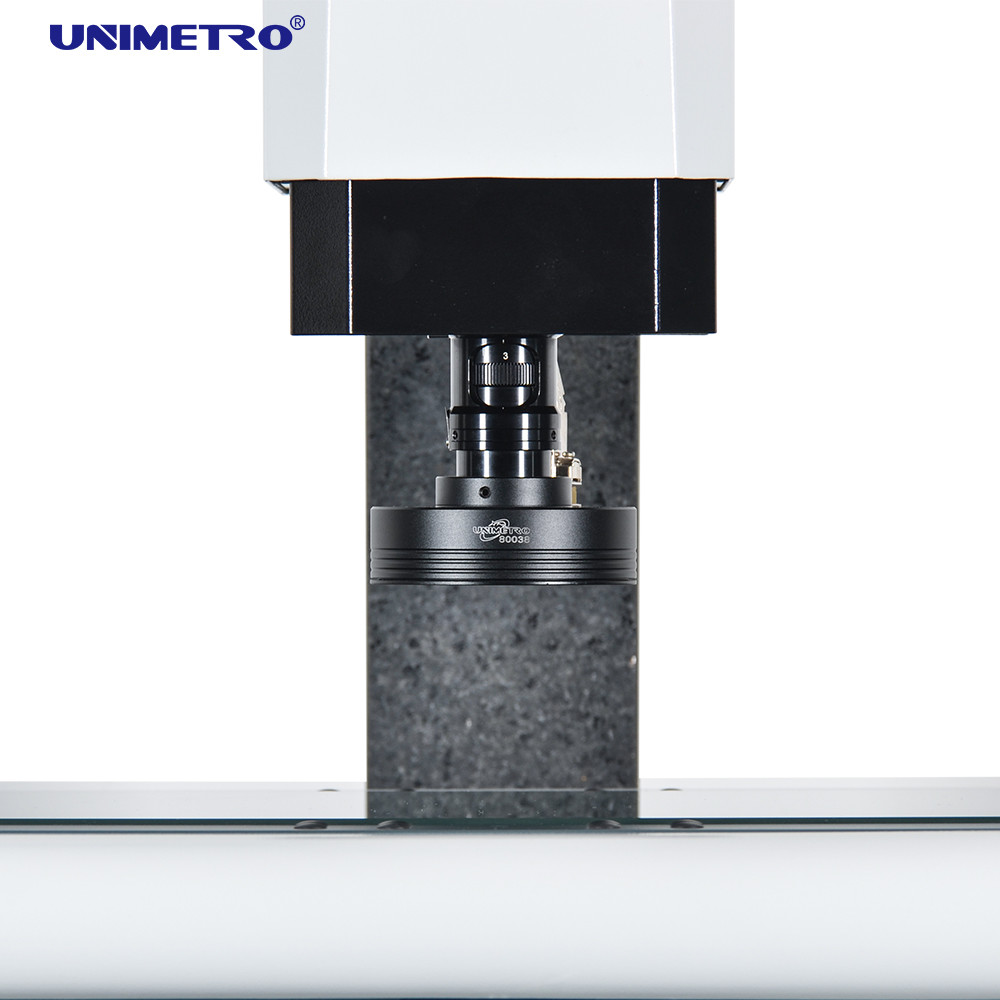

5. Industrieel hoogresolutiekleur CCD zorgt voor een heldere beeldkwaliteit zonder vervorming en voldoet aan de behoeften van een heldere waarneming en nauwkeurige meting;
6. 0.7-4.5x HD zoom handmatig elektronisch feedback signaal zoomlens, de software kan snel en automatisch de vergroting te identificeren en uit te voeren van de bijbehorende zoomactie,het vereenvoudigen van de meetstappen;
◆Efficiënte meetsoftware
1De EXTRA-serie visie meetmachine is compatibel met meerdere opties van krachtige meetsoftware.kan geometrische elementen zoals punten meten, cirkels, lijnen, hoeken, hoeken, enz., evenals afmetingen zoals afstand, ronde, rechte, concentrisme, enz.
2Eenvoudige en gemakkelijk te begrijpen bedieningsinterface maakt het meten eenvoudiger en efficiënter;
3. CAD-bestand invoeren en vergelijken, gemakkelijke uitvoer van meetrapport en SPC-analyse van de meetresultaten
◆Flexibele uitbreidbaarheid
1. Extra serie CMM is compatibel met Renishaw sonde serie (optioneel), en gebruikers kunnen gemakkelijk realiteit tweedimensionale en driedimensionale meetfuncties op één machine.De software kan de verschuiving tussen de optische lens en de touch probe berekenen om ervoor te zorgen dat alle meetresultaten in één coördinatensysteem.
2De meetresultaten kunnen worden geproduceerd in 3D-graphics voor reverse engineering toepassingen.
3. Een verscheidenheid aan niet-contact sensoren en een snel vaststellingssysteem kunnen worden geselecteerd om aan de verschillende meetvereisten van verschillende klanten te voldoen
4Groen contourlicht kan worden geselecteerd om het flexibeler en krachtiger te maken voor verschillende delen van verschillende materialen of vormen en krachtiger meettoepassingen te bieden.
