Gedetailleerde informatie

Dimensie:	600740980mm	Meetbereik:	300200200
Meetnauwkeurigheid:	2.5+l/100	Gewicht:	190 kg
Herhaalbaarheid:	2.5 μm
Markeren:	De snel Reagerende Machine van de Visiemeting , Z de Metingsmachine van de Asvisie , De Gemotoriseerde Controle van de visiemeting Machine

Productomschrijving

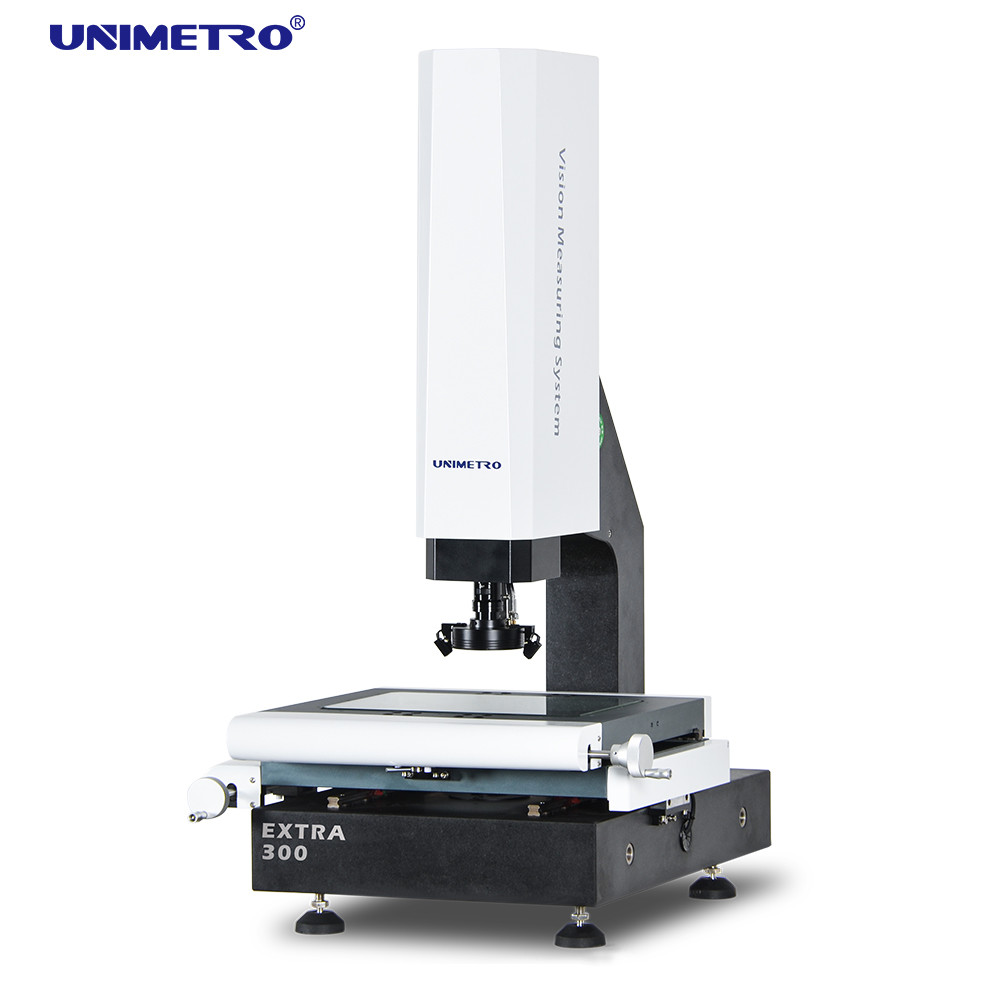

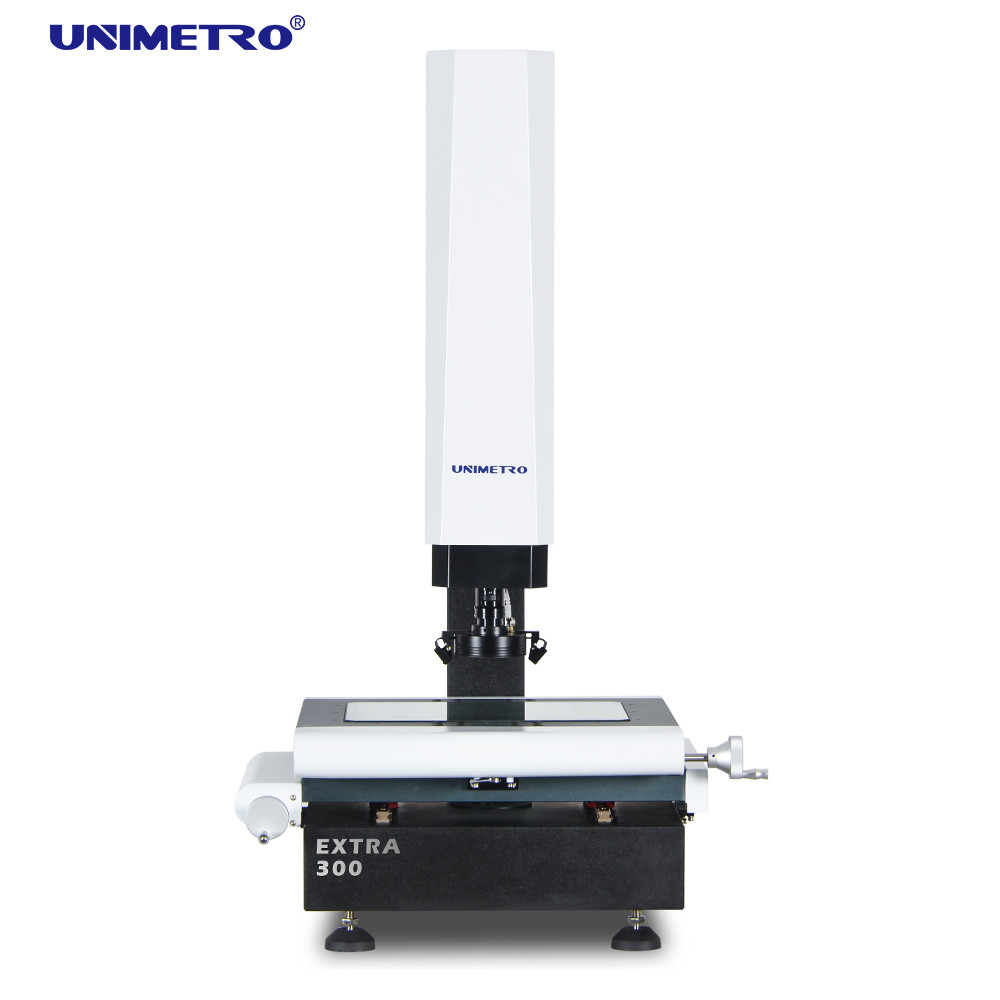

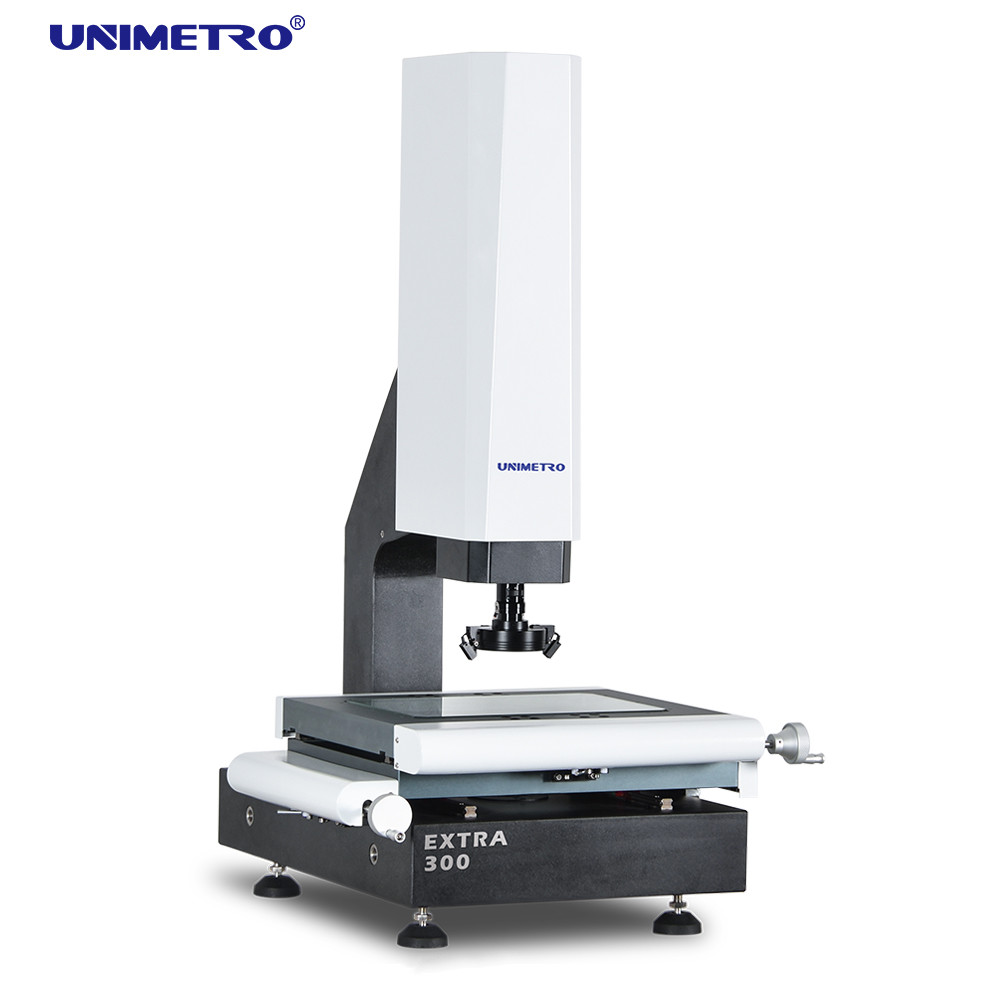

Visuele meetsystemen met hoge nauwkeurigheid, led-contourlichtvisie-meetmachines vmm-machine

Productbeschrijving

Visie meetmachine met LED-contourverlichting, snelle reactie en gemotoriseerde Z-asbesturing 0

UOnze vision-meetmachines hebben onderstaande kenmerken:
► Granieten basis en kolom, uitstekende stabiliteit;
► De Z-as maakt gebruik van een zeer nauwkeurig lineair geleidings- en servomotorbesturingssysteem om automatische scherpstelling te realiseren, de fout van kunstmatige scherpstelling te elimineren en de meetnauwkeurigheid en stabiliteit te verbeteren;
► Aluminium werkpodium, maakt de bewegingsbesturing snel reagerend en flexibel;

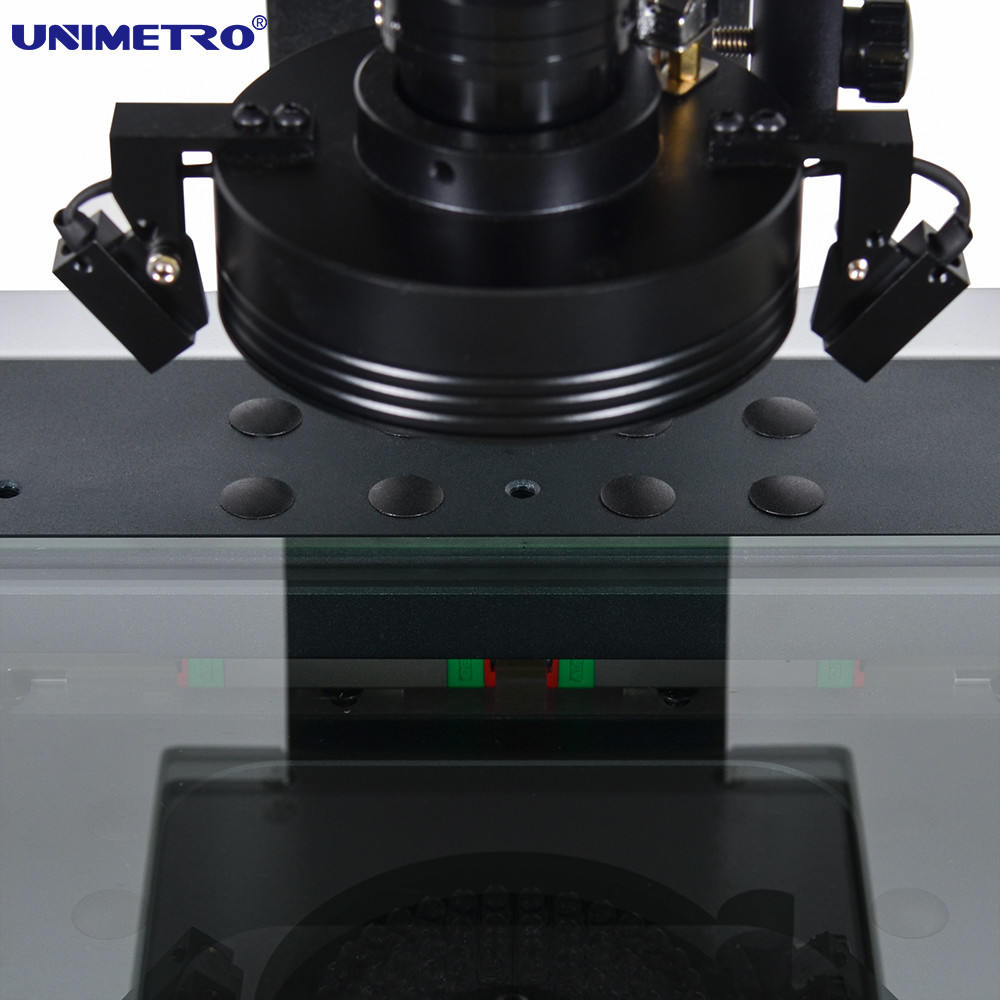

► Programmeerbare 3-rings 4-delige LED-oppervlaktelichtbron, transmissie parallel LED-contourlichtbronsysteem en de ingebouwde lichtaanpassingsmodule van de software kunnen de helderheid van het licht in 3 ringen en 4 zones vrij regelen.

Hardeare-configuratie

Visie meetmachine met LED-contourverlichting, snelle reactie en gemotoriseerde Z-asbesturing 1

De configuraties van onze vision-meetmachines zijn zoals hieronder:
● 3-assige lineaire schalen met een resolutie van 0,5um
● Hoogwaardige autofocusfunctie
● Compatibel met Renishaw tastsysteem
● Aluminium bewerkingsfase en hard anodiseren
● 3 ringen 8 sectie LED-ringlicht softwarematig en programmeerbaar
● Parallel lichtpad LED-contourlicht softwarematig aan te sturen en programmeerbaar
● Digitale HD-camera met 1,2 megapixels
● Geïntegreerde kernbedieningskast
● Z-as gemotoriseerde besturing
● HIWIN lineaire geleiding
● Handmatige pulsgenerator voor bewegingsbesturing op de Z-as
● Met laserindicatoren voor extra positionering en scherpstelling
● 0,7-4,5X handmatige gedeukte zoomlens met vergrotingssignaal-feedbacksensor

Producteigenschappen

Visie meetmachine met LED-contourverlichting, snelle reactie en gemotoriseerde Z-asbesturing 2

Onze vision-meetmachines kunnen sonde toevoegen om de 3D-functie te realiseren
● Eenvoudige kalibratie
● Meerdere hoeken aanraken
● Snelle coördinatensysteeminstelling
● Compatibel met de volledige lijn Renishaw-styli's
● CAD-module ondersteund (optioneel)
● Uitvoer van 3D-tekeningen
● Compatibel met stersondes
● 3D-dimensiemeting
● Beeld- en tastsysteem combineren metingen
● Sonderek ondersteund (optioneel)

Parameters

De parameter van onze vision-meetmachines is zoals hieronder weergegeven:

Model		EXTRA 200	EXTRA 300	EXTRA 400	EXTRA 500
Afmeting (mm) (LBH)		500540930	600740980	700840980	800940980
Meetbereik (mm)(XYZ)		200100150	300200200	400300200	500400200
Meetnauwkeurigheid (μm)		2,5+L/100	2,5+L/100	2,5+L/100	3+L/100
Herhaalbaarheid (μm)		2.5	2.5	2.5	3
Gewicht (kg)		140 kg	190 kg	240 kg	290 kg
Beeld en Meten	CCD	200 mm (kan worden verhoogd volgens de eisen van klanten)
	Lens	Handmatige gedeukte zoomlens 0,7-4,5X/automatische zoomlens 1-10X
	Vergroting	18-195X (Alleen ter referentie. Met een andere camera en lens zal de vergroting anders zijn.)
	Gezichtsveld	8,1 ~ 1,3 mm
	Werkafstand	108 mm
Lineaire schaalresolutie		0,5 μm (0,1 μm voor optie)
Aandrijfsysteem		X-, Y-as handmatige bediening, Z-as close-loop CNC-besturing en AUTU FOCUS-functie beschikbaar
Verlichting		Programmeerbaar 4 secties LED-ringoppervlakteverlichting, parallel LED-contourlicht, 8 secties LED-ringverlichting, coaxiaal, voor optie

Softwarefunctie

De UNIMETRO INSPECT3D-software heeft een gebruiksvriendelijke gebruikersinterface, is gemakkelijk te leren,

krachtige functie, waarmee gebruikers snel en nauwkeurig kunnen meten.

De software biedt een volledig Engelstalige gebruikersinterface en maakt ook de ontwikkeling van nieuwe talen mogelijk.

Visie meetmachine met LED-contourverlichting, snelle reactie en gemotoriseerde Z-asbesturing 3

●Voer een CAD-bestand in en meet
● Eenvoudige kalibratie
● CAD-bestand invoeren en meten
● Onderdelenarray en macrometing
● Autofocus en hoogtemeting
● De navigatiefunctie helpt bij het snel lokaliseren
● Krachtige geometrische meetfunctie
● Meerdere gegevensrapporten en grafische gegevensuitvoerfunctie
● Flexibel gebruikersprogramma
● Creëren van referentie-elementen
● Krachtige randdetectiefunctie
● Ondersteuning van meerdere externe accessoires
● Automatische berekening van de geometrische tolerantie van de elementen
● Het snel en gemakkelijk meten van gecompliceerde producties

Bedrijfsinformatie

Onze klant en agent

Veelgestelde vragen
Vraag 1: Bent u een fabriek of handelsonderneming?
A1: Wij zijn een fabriek en geven u binnen 24 uur het snelste antwoord.
Vraag 2: Waar bevindt uw bedrijf zich voornamelijk in?
A2: Wij produceren voornamelijk Vision-meetmachines, coördinatenmeetmachines, CMM- en VMM-armaturenetc.
Vraag 3: Hoe kiest u de juiste specificatie?
A3: Zolang u ons de variëteit en grootte van het te meten product vertelt, zal ons professionele team u adviseren over een meetinstrument met geschikte specificaties.
Q4: Accepteert u service op maat?
A4: Zeker! Wij kunnen niet alleen typische machines leveren, maar ook machines die zijn aangepast aan de behoeften van de klant.
Q5: Wat is uw garantieperiode?
A5: Onze productgarantieperiode is 1 jaar. Onze productkwaliteit is zeer stabiel, en dat is ook zo veel verbeterd op sommige breekbare onderdelen. U kunt verzekerd zijn van onze productkwaliteit.

label:

Plaats van herkomst:	China
Merknaam:	Unimetro
Certificering:	CE, ISO
Modelnummer:	E300

Min. bestelaantal:	1 set
Prijs:	usd5460-usd6300usd/set
Verpakking Details:	houten geval
Levertijd:	15 dagen
Betalingscondities:	T/T
Levering vermogen:	30 reeksen per maand
