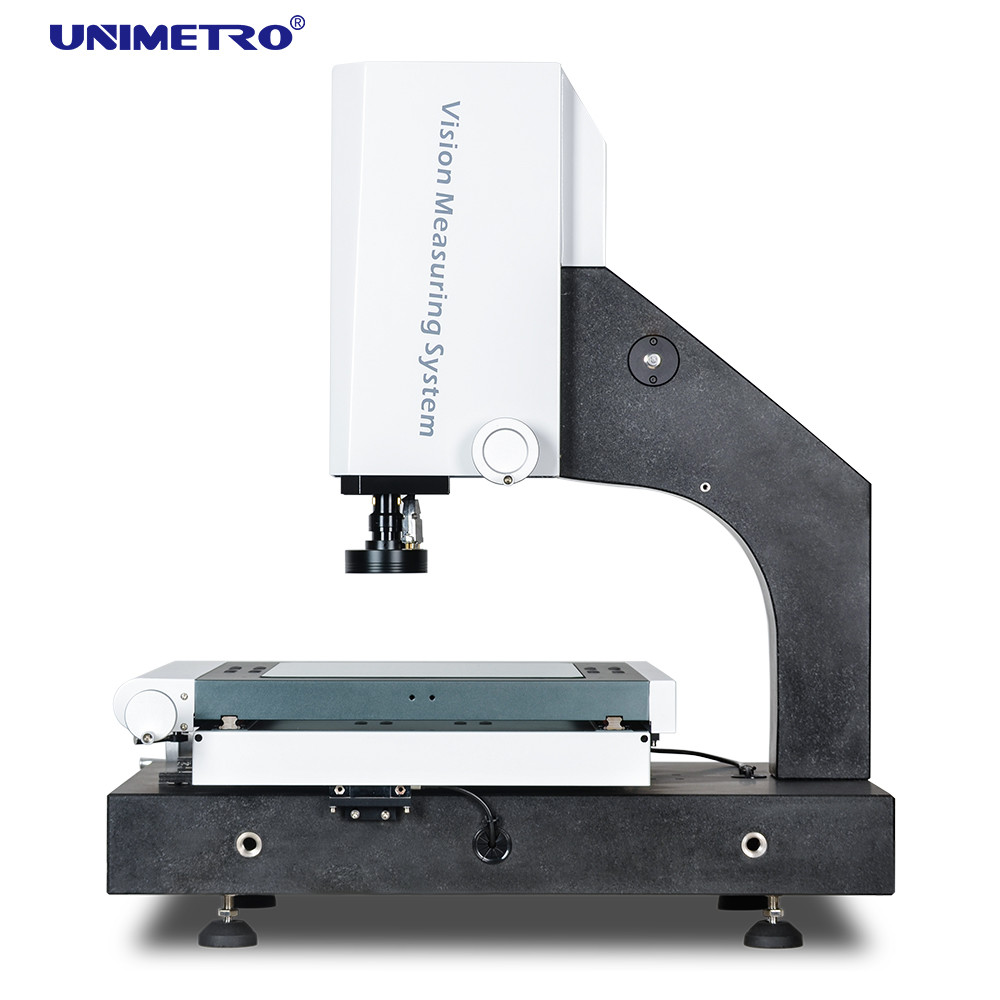

Optische meetapparatuur van goede kwaliteit, handleiding voor visuele meetmachine vmm-machine
Onze handmatige visuele meetmachine kan worden bediend zoals de onderstaande video laat zien:
◉Granieten basis en kolom, uitstekende stabiliteit;
◉Aluminium werktafel, zorgt voor een snelle reactie en flexibele bewegingsbesturing;
◉Gebruikmakend van HIWIN lineaire geleiding en zeer nauwkeurige lineaire geleiderail, met een aluminium werktafel en een harde anodiseer oppervlaktebehandeling, zorgt voor de hoge dynamische prestaties en een lange levensduur van de machine.
◉Geïntegreerd besturingssysteem, ingebed met bewegingsbesturing en alle signaalbesturing zoals verlichting en lineaire schaalaflezing, zorgt ervoor dat de prestaties van de machine extreem stabiel zijn.
◉ 3-assige lineaire schalen met een resolutie van 0,5 um
◉ Hoogwaardige autofocusfunctie
◉ Compatibel met Renishaw-tastsonde
◉ Aluminium werktafel en harde anodisering

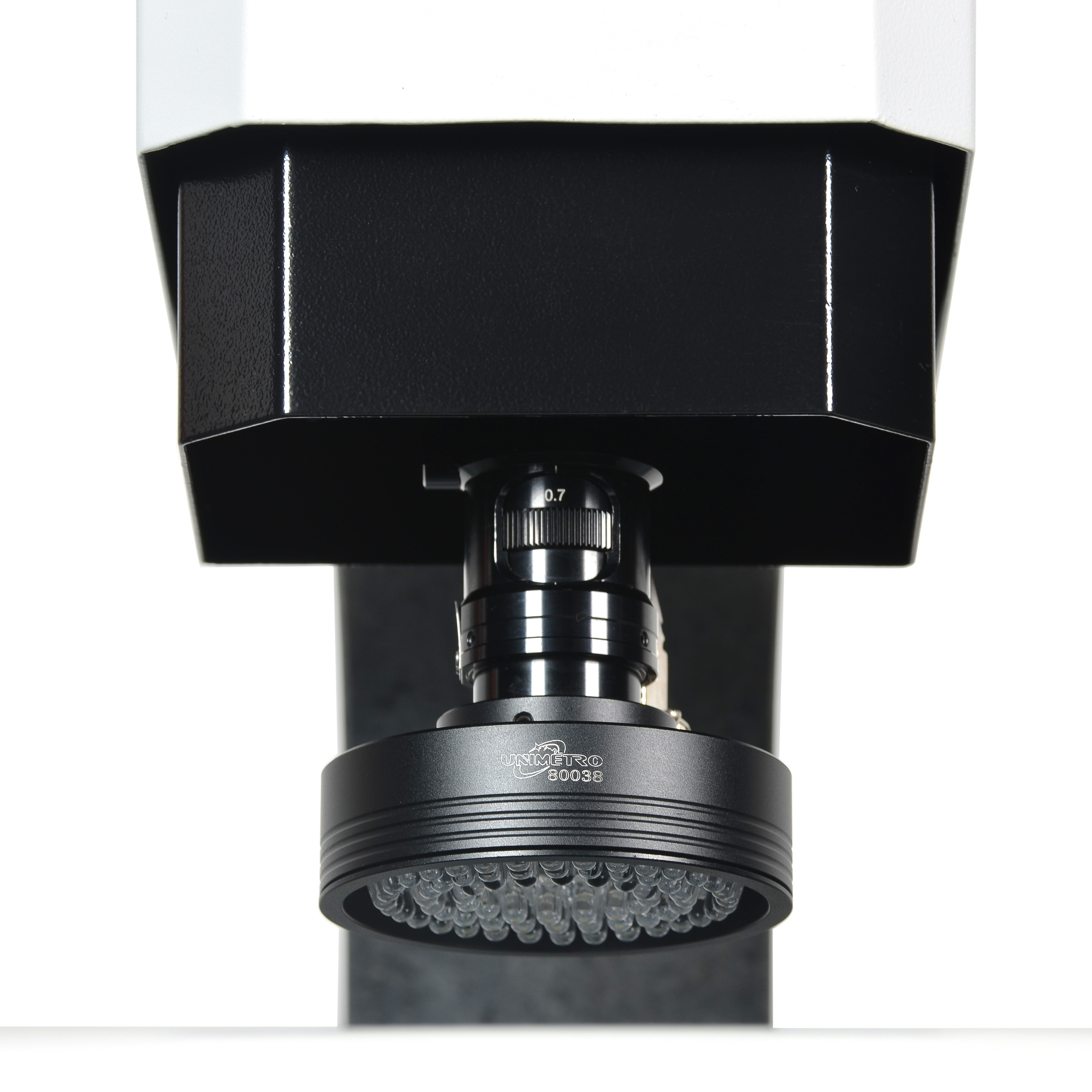

◉ 3 ringen 8 secties LED-ringlicht softwarebesturing en programmeerbaar
◉ Parallel lichtpad LED-contourlicht softwarebesturing en programmeerbaar
◉ 1,2 M pixel HD digitale camera
◉ Geïntegreerde kernbesturingskast
◉ Z-as gemotoriseerde besturing
◉ HIWIN lineaire geleiding
◉ Met laserindicatoren voor hulp bij positionering en scherpstelling
◉ 0,7-4,5X handmatige gekartelde zoomlens met vergroting-signaalfeedbacksensor
FUNCTIES
Onze handmatige visuele meetmachinekan een 3D-functie realiseren door een sonde toe te voegen.
◉ Eenvoudige kalibratie
◉ Meerdere hoekaanraking
◉ Snelle instelling van het coördinatensysteem
◉ Compatibel met de volledige lijn Renishaw-stylus
◉ CAD-module ondersteund (Optioneel)
◉ 3D-tekeninguitvoer
◉ Stersonde compatibel
◉ 3D-afmetingen meten
◉ Beeld- en tastsonde combineren meten
◉ Sonde-rek ondersteund (Optioneel)
Parameters
| Model |
BASIC 200 |
BASIC 300 |
BASIC 400 |
BASIC 500 |
| Afmeting (mm) (L*B*H) |
550*540*930 |
600*740*980 |
700*840*980 |
800*940*980 |
| Meetbereik (mm) (X*Y*Z) |
200*100*150 |
300*200*200 |
400*300*200 |
500*400*200 |
| Meetnauwkeurigheid (μm) |
2.5+L/100 |
2.5+L/100 |
2.5+L/100 |
3+L/100 |
| Herhaalbaarheid (μm) |
2.5 |
2.5 |
2.5 |
3 |
| Gewicht (kg) |
140kg |
190kg |
240kg |
290kg |
| Beeld en meting |
CCD |
1,2 M pixel HD digitale camera |
| Lens |
0,7-4,5X handmatige gekartelde zoomlens met vergroting-signaalfeedbacksensor |
| Vergroting |
18-195X (Alleen ter referentie. Met verschillende camera's en lenzen zal de vergroting anders zijn.) |
| Gezichtsveld |
8,1~1,3 mm |
| Werkafstand |
80 mm |
| Lineaire schaalresolutie |
0,5 μm (0,1 μm als optie) |
| Aandrijfsysteem |
X-, Y-, Z-as handmatige bediening |
| Verlichting |
Programmeerbaar 4 secties LED-ringoppervlaklicht, parallel LED-contourlicht, 8 secties LED-ringlicht, coaxiaal, als optie |
L is meetlengte (mm), de mechanische nauwkeurigheid van de Z-as en de focusnauwkeurigheid zijn gerelateerd aan het oppervlak van het werkstuk. **Vergroting is een geschatte waarde, deze is gerelateerd aan de afmeting van de monitor en de resolutie.
Gezichtsveld (mm) = (diagonaal*Horizontaal*Verticaal)
0,5X of 2X objectief is optioneel beschikbaar en realiseert beeldvergroting: 13X~86X of 52X~344X.
Softwarefuncties
Onzehandmatige visuele meetmachinegebruikt de krachtige functiesoftware.
INSPECT 3D VISUELE MEETSOFTWARE
De UNIMETRO INSPECT3D-software heeft een gebruiksvriendelijke gebruikersinterface, is gemakkelijk te leren,
krachtige functie, stelt de gebruikers in staat om snel en nauwkeurig te meten.
De software biedt een volledige Engelse gebruikersinterface en maakt ook de ontwikkeling van nieuwe talen mogelijk
◉ CAD-bestand invoeren en meten
◉ Onderdelenreeks en macro meten
◉ Autofocus en hoogtemeting
◉ Navigatiefunctie helpt bij snelle lokalisatie
◉ Krachtige geometrische meetfunctie
◉ Meerdere gegevensrapporten en grafische gegevensuitvoerfunctie
◉ Flexibel gebruikersprogramma
◉ Referentie-elementen creëren
◉ Krachtige kantdetectiefunctie
◉ Ondersteuning van meerdere externe accessoires
◉ Automatische berekening van de geometrische tolerantie van de elementen
◉ Complexe productie snel en gemakkelijk meten
Bedrijfsinformatie
Onze klant & agent
| FAQ |
| V1: Bent u een fabriek of handelsonderneming? |
| A1: Wij zijn een fabriek en geven u het snelste antwoord binnen 24 uur. |
| V2: Waar is uw bedrijf voornamelijk in actief? |
| A2: Wij produceren voornamelijk visuele meetmachines, coördinatenmeetmachines, CMM & VMM-armaturen etc. |
| V3: Hoe kiest u de juiste specificatie? |
| A3: Zolang u ons de variëteit en grootte van het te meten product vertelt, zal ons professionele team u adviseren over een meetinstrument met geschikte specificaties. |
| V4: Accepteert u maatwerk? |
| A4: Zeker! We kunnen niet alleen typische machines leveren, maar ook machines die zijn aangepast aan de behoeften van de klant. |
| V5: Wat is uw garantieperiode? |
A5: De garantieperiode van ons product is 1 jaar. De kwaliteit van ons product is zeer stabiel en we hebben
veel verbeterd aan sommige breekbare onderdelen. U kunt gerust zijn over de kwaliteit van ons product. |
