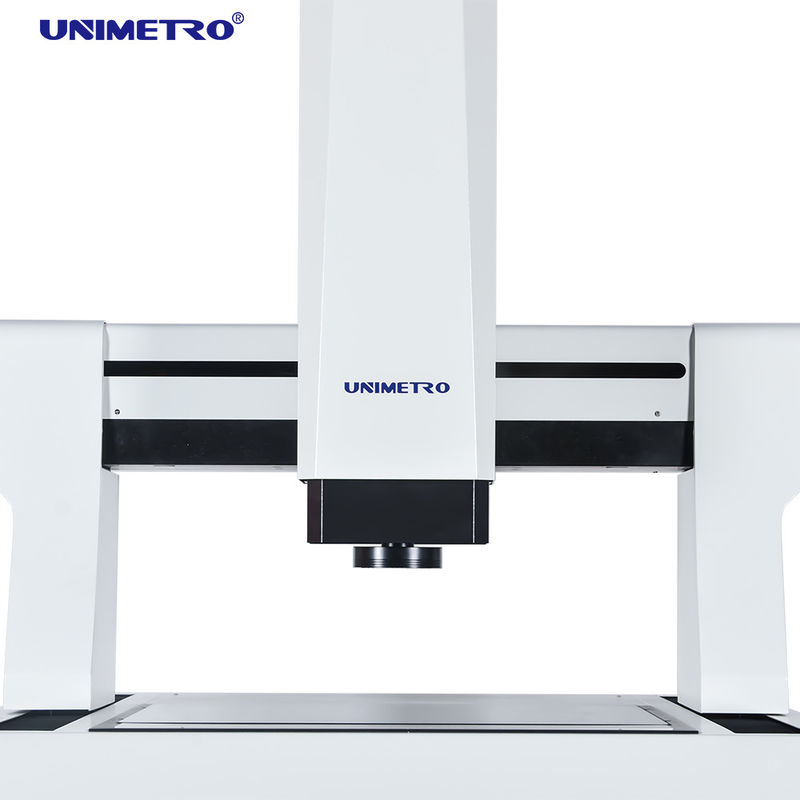

Full Automatic PCB Vision Measuring Machine met aanraaksonde (HE652)

Volautomatische PCB Vision Meetmachine met Tastsonde

De HE-serie hoogwaardige portaaltype Visual Measurement Systems combineert hoge nauwkeurigheid en hoge efficiëntie en biedt snelle metingen voor de geometrische elementen van verschillende soorten onderdelen. De HE-serie wordt veel gebruikt in verschillende industrieën en producten zoals PCB's, koperbeklede laminaten, padglas, LCD-modules en isolatiematerialen etc.

Finite elementenanalyse wordt geïntroduceerd in het ontwerpproces van de HE-serie, wat zorgt voor een hoge stijfheid en een nauwkeurige mechanische structuur. De machinebasis maakt gebruik van een gesloten frame beweegbare brugtype structuur, die eenvoudig is en een hoge belastbaarheid en de beste bewegingsprestaties biedt.

PCB vision meetmachine kenmerken:
>> Beweegbare portaalstructuur en het werkstuk is vast bij het meten;
>> Vier-assige CNC volautomatische closed-loop besturing, volautomatische meting;
>> 000 grade granieten basis en balk, stabiel en betrouwbaar;
>> Open rasterliniaal met een resolutie van 0,1 um, hoge precisie en goede stabiliteit;
>> Precisie lineaire geleiderail, slijpkwaliteit kogelomloopspindel en Panasonic AC servomotor zorgen voor de stabiliteit van de positioneringsnauwkeurigheid van het machinebewegingssysteem;
>> Hoge resolutie kleurencamera om te voldoen aan de eisen van heldere observatie en stabiele meting;
>> 6,5x continue automatische zoomlens, nauwkeurige automatische zoom, één pixelcorrectie is voldoende;
>> De programmeerbare 5-ring 8-zone LED-oppervlakte lichtbron en transmissie parallelle LED-contourlichtbron systeem kunnen 256 niveaus helderheidsaanpassing intelligent realiseren;
>> De geïmporteerde contactsonde is geconfigureerd om 3D-metingen te realiseren;
>> Immeasuring4.2 automatische beeldmeetsoftware met onafhankelijke eigendomsrechten wordt standaard meegeleverd, die krachtig en gemakkelijk te gebruiken is;

Onze PCB vision meetmachine heeft krachtige software ter ondersteuning.

▶Met de External-Array RationalVue composiet meetsoftware kan de ULTRA-serie krachtige 2D/3D composiet meetfuncties bieden;

▶Eenvoudige en gemakkelijk te begrijpen bedieningsinterface maakt meten eenvoudiger en efficiënter;

▶Een automatische meetprogramma kan worden ingesteld om batchmetingen efficiënt en snel te voltooien.

Onze PCB vision meetmachine details staan in onderstaande tabel:

Bedrijfsinformatie

Onze Klant&Agent

FAQ
V1: Bent u een fabriek of handelsonderneming?
A1: Wij zijn een fabriek en geven u het snelste antwoord binnen 24 uur.
V2: Waar is uw bedrijf voornamelijk in gespecialiseerd?
A2: Wij produceren voornamelijk Vision meetmachines, Coördinaat meetmachines, CMM&VMM armaturen etc.
V3: Hoe kiest u de juiste specificatie?
A3: Zolang u ons de variëteit en grootte van het te meten product vertelt, zal ons professionele team u adviseren over een meetinstrument met geschikte specificaties.
V4: Accepteert u maatwerk?
A4: Zeker! We kunnen niet alleen typische machines leveren, maar ook machines die zijn aangepast aan de behoeften van de klant.
V5: Wat is uw garantieperiode?
A5: De garantieperiode van ons product is 1 jaar. De kwaliteit van ons product is zeer stabiel en we hebben veel verbeterd  op sommige breekbare onderdelen. U kunt gerust zijn over de kwaliteit van ons product.
