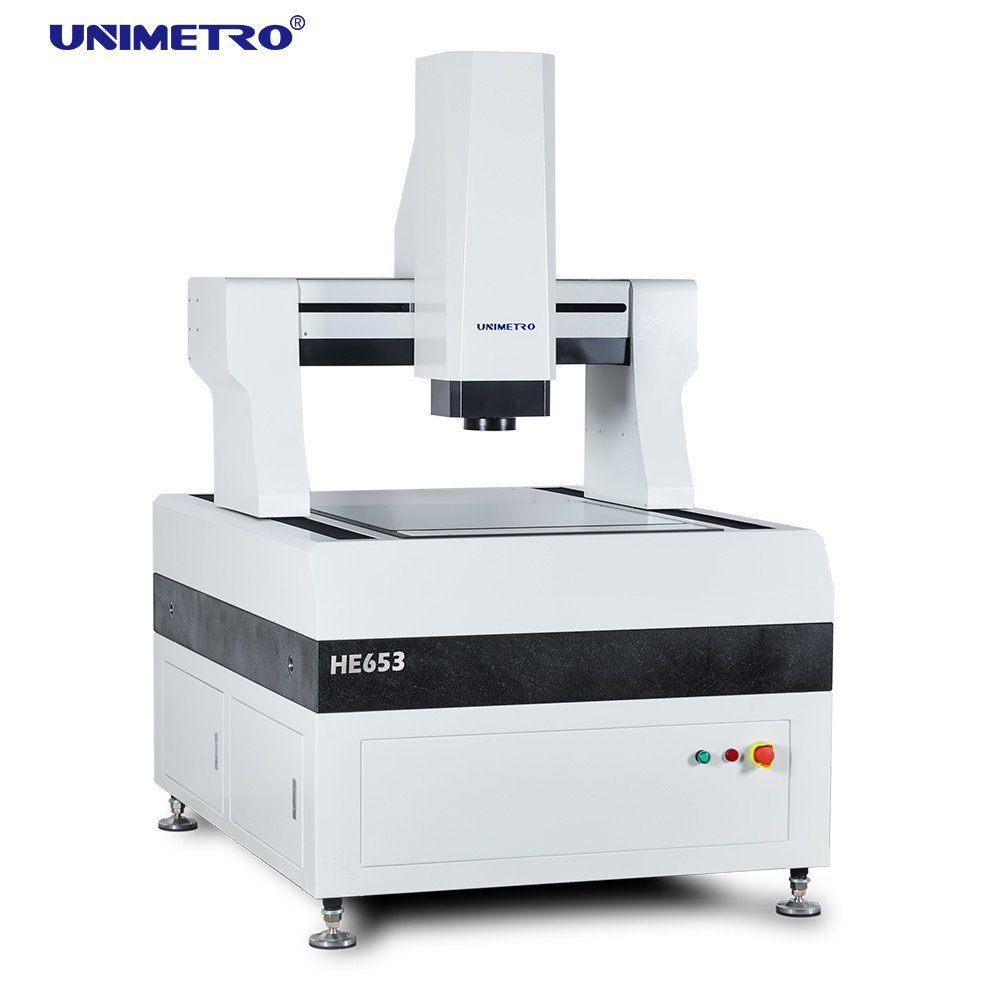

Hoge-resolutiesysteem voor het meten van het zicht met een beweegbaar pantryontwerp

Volautomatisch vision-systeem voor het meten van tastsondes, grote vision-meetmachines

De visuele meetsystemen van het HE-serie portaaltype met hoge nauwkeurigheid combineren hoge nauwkeurigheid en hoge efficiëntie en bieden hoge snelheidsmetingen voor de geometrische elementen van verschillende soorten onderdelen. De HE-serie wordt veel gebruikt in verschillende industrieën en producten, zoals PCB's, met koper bekleed laminaat, padglas, LCD-modules en isolatiematerialen enz.

De analyse van eindige elementen wordt geïntroduceerd in het ontwerpproces van de HE-serie en zorgt voor een hoge stijfheid en een nauwkeurige mechanische structuur. De machinebasis maakt gebruik van een beweegbare brugtype structuur met een gesloten frame, die eenvoudig is en een hoog laadvermogen en de beste bewegingsprestaties biedt.

Productkenmerken

Kenmerken van grote zichtmeetmachines:
>> Beweegbare portaalstructuur en het werkstuk worden tijdens het meten gefixeerd;
>> Vierassige CNC volautomatische gesloten-lusregeling, volautomatische meting;
>> 000-kwaliteit granieten basis en balk, stabiel en betrouwbaar;
>> Open roosterliniaal met resolutie van 0,1 um, hoge precisie en goede stabiliteit;
>> Precisie lineaire geleiderail, kogelomloopspindel van slijpkwaliteit en Panasonic AC-servomotor zorgen voor de stabiliteit van de positioneringsnauwkeurigheid van het machinebewegingssysteem;
>> Kleurencamera met hoge resolutie om te voldoen aan de eisen van duidelijke observatie en stabiele meting;
>> 6,5x continue automatische zoomlens, nauwkeurige automatische zoom, één pixelcorrectie is voldoende;
>> De programmeerbare 5-rings 8-zone LED-oppervlaktelichtbron en het parallelle LED-contourlichtbronsysteem met transmissie kunnen op intelligente wijze 256 niveau-helderheidsaanpassingen realiseren;
>> De geïmporteerde contactsonde is geconfigureerd om 3D-metingen te realiseren;
>> Immeasuring4.2 automatische beeldmetingssoftware met onafhankelijke eigendomsrechten wordt standaard meegeleverd, die krachtig en gemakkelijk te gebruiken is;

Softwarefunctie

Onze grote zichtmeetmachine heeft krachtige software ter ondersteuning.

▶Met de External-Array RationalVue composietmeetsoftware is de ULTRA-serie in staat om krachtige 2D/3D composietmeetfuncties te bieden;

▶De eenvoudige en gemakkelijk te begrijpen bedieningsinterface maakt het meten eenvoudiger en efficiënter;

▶Er kan een automatisch meetprogramma worden ingesteld om de batchmeting efficiënt en snel te voltooien.

Parameters

Bedrijfsinformatie

Onze klant en agent

Veelgestelde vragen
Vraag 1: Bent u een fabriek of handelsonderneming?
A1: Wij zijn een fabriek en geven u binnen 24 uur het snelste antwoord.
Vraag 2: Waar bevindt uw bedrijf zich voornamelijk in?
A2: Wij produceren voornamelijk Vision-meetmachines, coördinatenmeetmachines, CMM- en VMM-armaturenetc.
Vraag 3: Hoe kiest u de juiste specificatie?
A3: Zolang u ons de variëteit en grootte van het te meten product vertelt, zal ons professionele team u adviseren over een meetinstrument met geschikte specificaties.
Q4: Accepteert u service op maat?
A4: Zeker! Wij kunnen niet alleen typische machines leveren, maar ook machines die zijn aangepast aan de behoeften van de klant.
Q5: Wat is uw garantieperiode?
A5: Onze productgarantieperiode is 1 jaar. Onze productkwaliteit is zeer stabiel, en dat is ook zo veel verbeterd op sommige breekbare onderdelen. U kunt verzekerd zijn van onze productkwaliteit.
