5m de Werktuigmachinesonde van de Transmissieafstand, CNC Passende Werktuigmachinesonde

Basisinformatie
Plaats van herkomst: China
Merknaam: UNIMETRO/CHOTEST
Certificering: CE
Modelnummer: Po
Min. bestelaantal: 1set
Prijs: Discussible
Verpakking Details: document vakje
Betalingscondities: T/T
Levering vermogen: 100 vastgestelde maand
Gedetailleerde informatie
Grootte (Sonde): φ40 mm* L50mm Transmissietype: 360° IRL
Transmissieafstand: 5M Rotatiesnelheid: Maximum 1000rev/min
Het teweegbrengen van Richting: ±x/±y/-z Herhaalbaarheid van het Unidirectionele teweegbrengen 2δ (*1): 1μm
Maximum overschrijding: X-Y: 12.5mm+Z: 6mm
Hoog licht:

5m Werktuigmachinesonde

,

Passende de Werktuigmachinesonde van IRL CNC

,

5m CNC Passende Werktuigmachinesonde


Productomschrijving

Beschrijving

De reeks van Portugal van de werktuigmachinesonde past het ontwerp van de 3 punttrekker dat toe de stabielste structuur is. Er is een trekkereenheid binnen de sonde. Wanneer de naald radiaal of axiaal door externe kracht wordt bewogen, wordt de trekkereenheid teweeggebracht. Dan verzendt de kring binnen van sonde een teweegbrengend signaal naar de ontvanger, en de ontvanger brengt het aan de werktuigmachine over, bijgevolg worden de huidige coördinaten van elke as van de werktuigmachine automatisch geregistreerd. Tot slot worden de meetresultaten berekend volgens de gecoördineerde verslagen van verwante punten.

Functies

Vóór CNC verwerking, vind automatisch het gecoördineerde systeem en gegevenspunt van het werkstuk.
In CNC verwerking, meet automatisch de belangrijkste grootte en de verwante coördinaten om te bepalen of de compensatie of niet wordt vereist.
Na CNC verwerking, meet automatisch de grootte, de vormen, en de posities om afgewerkt product te kwalificeren.

Eigenschappen

Hoge herhaalbaarheid: Unidirectionele repeatability∠1μm
Snak reservetijd: Zolang 6 maanden
Energieabsorberend ontwerp in alle richtingen: 360° energieabsorberend ontwerp in alle richtingen, wat helpen om de as in effect te beschermen wanneer een werkend ongeval zich voordoet
Waterdicht ontwerp: IP67 voor sonde en ontvanger
Intelligente LEIDENE indicatoren: Toon huidig het werk statuut van de sonde

Parameters

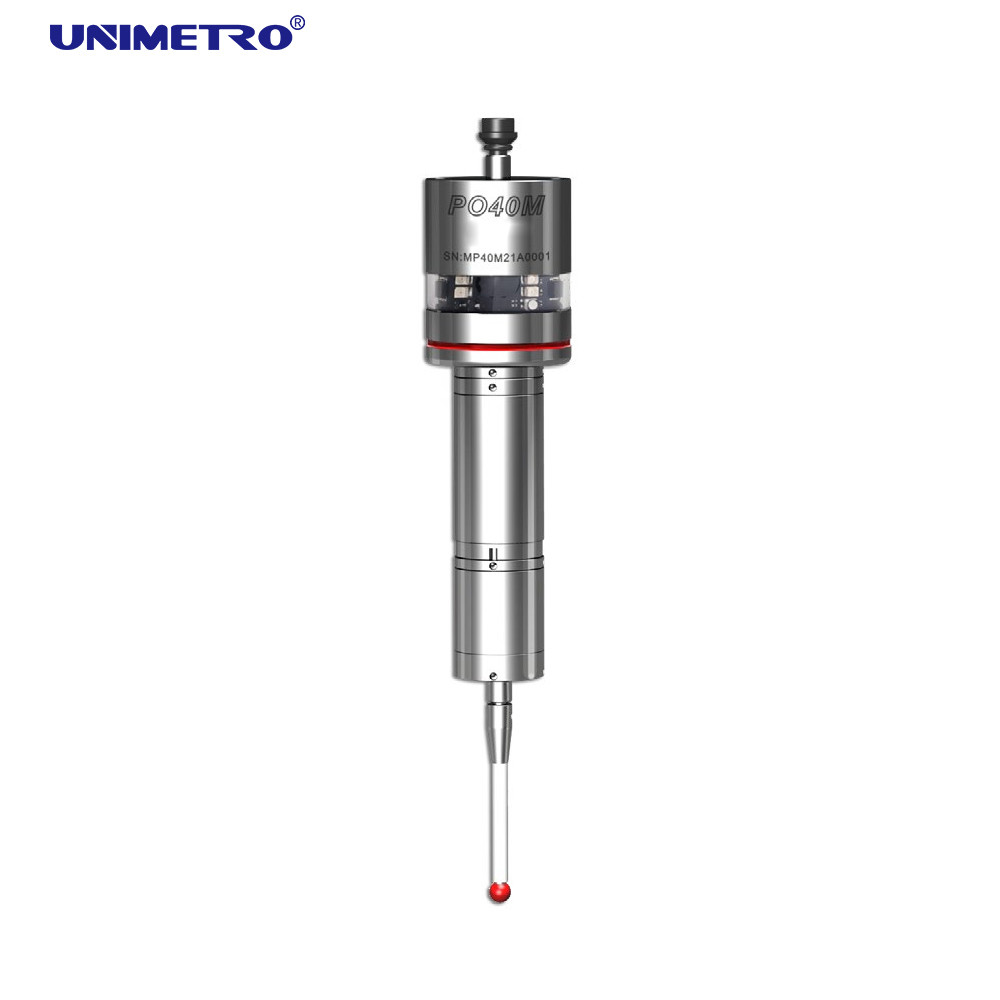

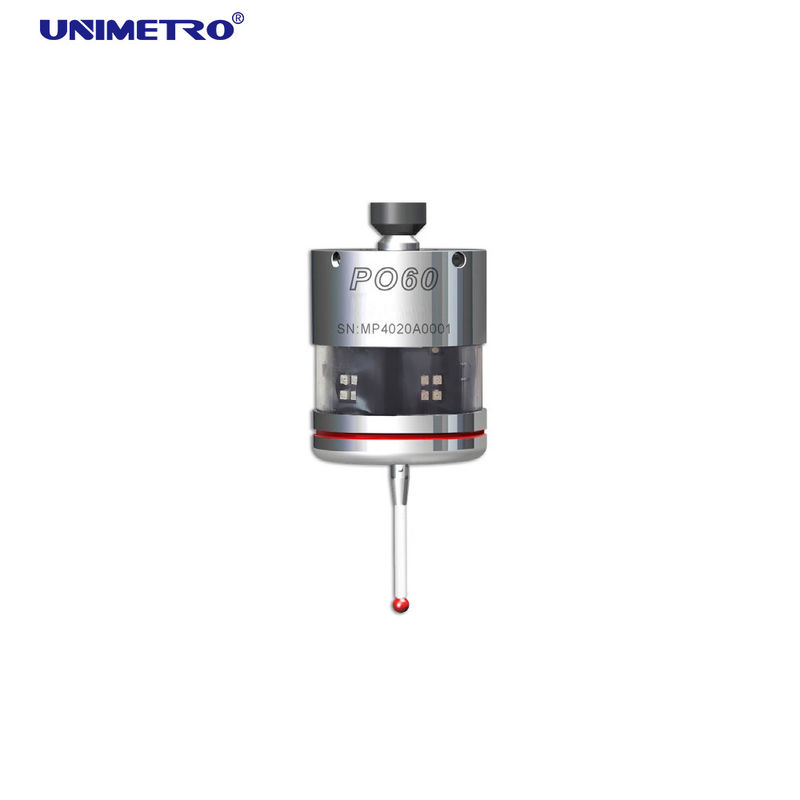

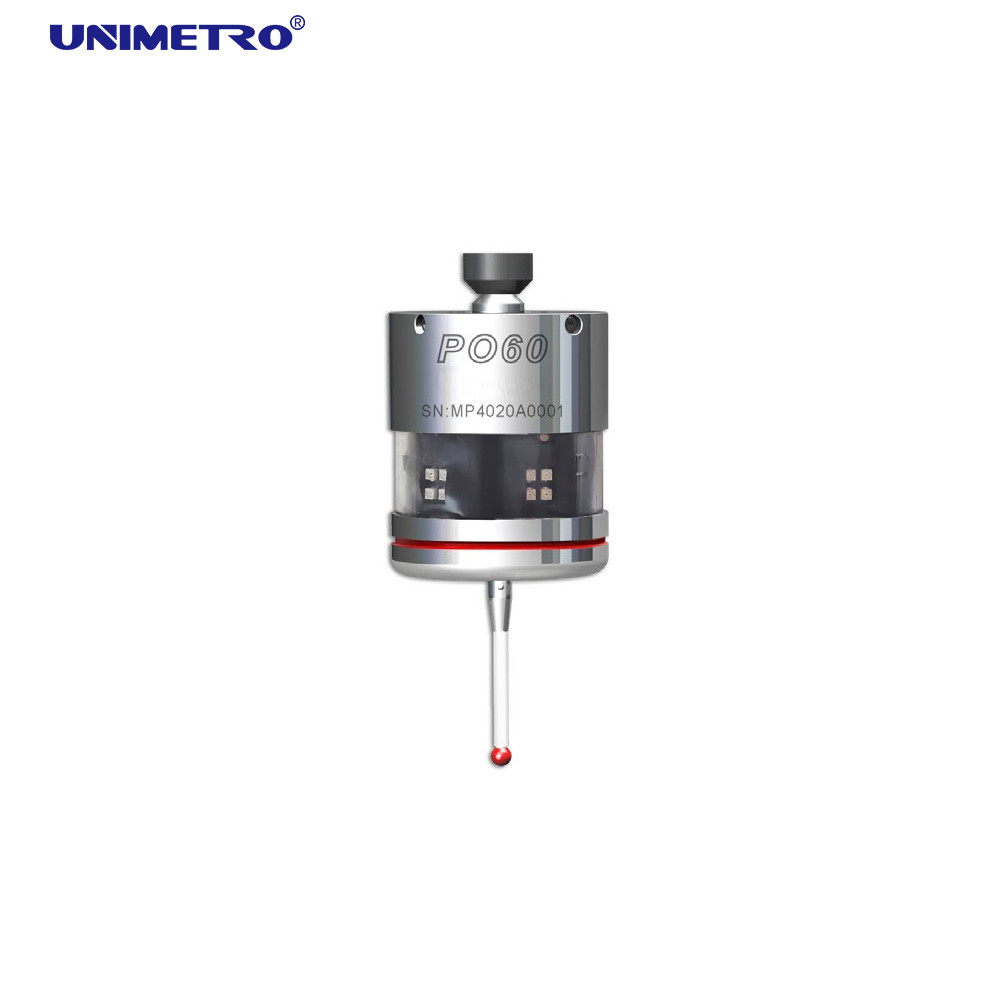

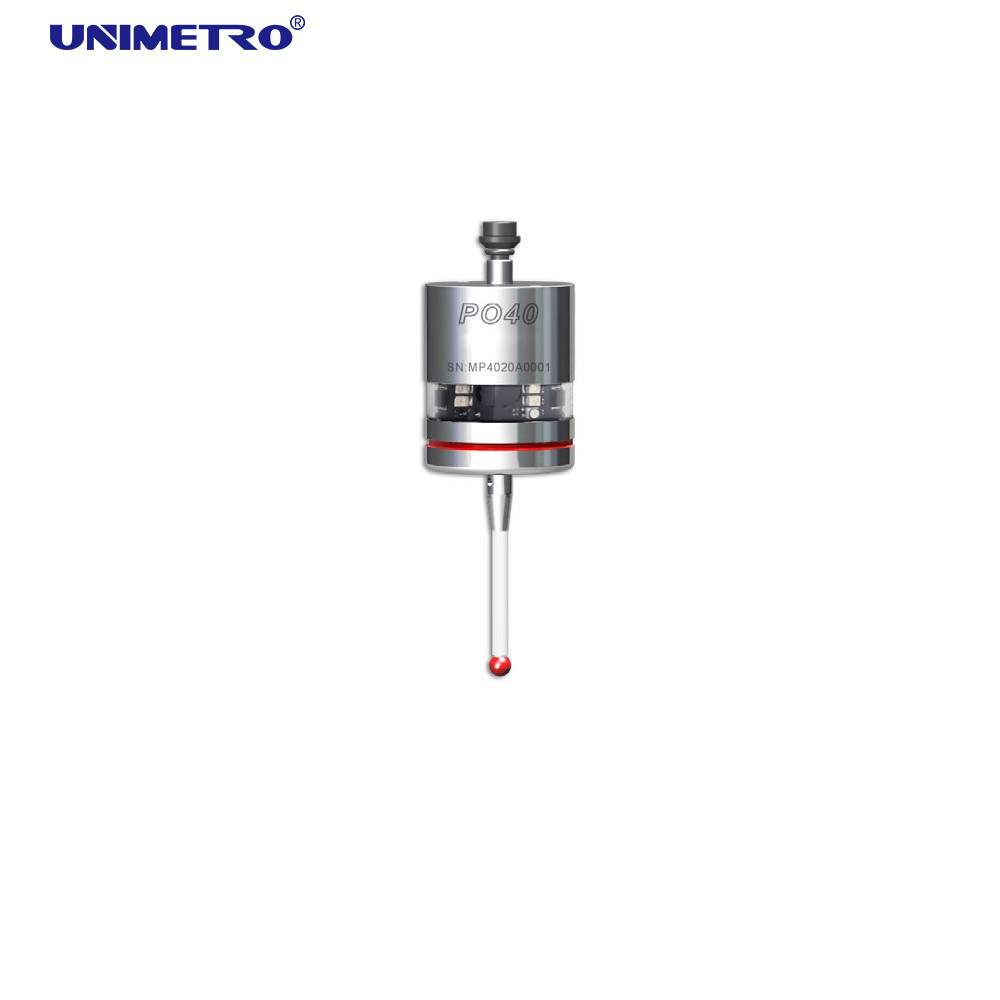

ModelNo. PO40 PO60 PO40L
Grootte (Sonde) φ40 mm* L50mm φ40 mm* L50mm φ40 mm* L50mm
Gewicht (Sonde zonder Houder) 260 g 880 g 280g
Transmissietype 360° IRL 360° IRL 360° IRL
Transmissieafstand 5m 6m 5m
Beginnende Wijze Code M De code M, draait Code M
Rotatiesnelheid Maximum 1000rev/min Maximum 1000rev/min Maximum 1000rev/min
Het teweegbrengen van Richting ±X/±Y/﹢Z ±X/±Y/﹢Z ±X/±Y/﹢Z
Herhaalbaarheid van
Het unidirectionele teweegbrengen 2δ*1
1um 2um 1um
Maximum overrun*2 X-Y: 12.5mm +Z: 6mm X-Y: 12.5mm +Z: 6mm X-Y: 12.5mm +Z: 6mm
X-Y Trekker Force*3 0,5 N~0.9N 0,5 Regelbare N~3.5N 0.3N~1.6N regelbaar
Z Trekkerkracht 5.8N 3.5N~14N regelbaar 4N~10N regelbaar

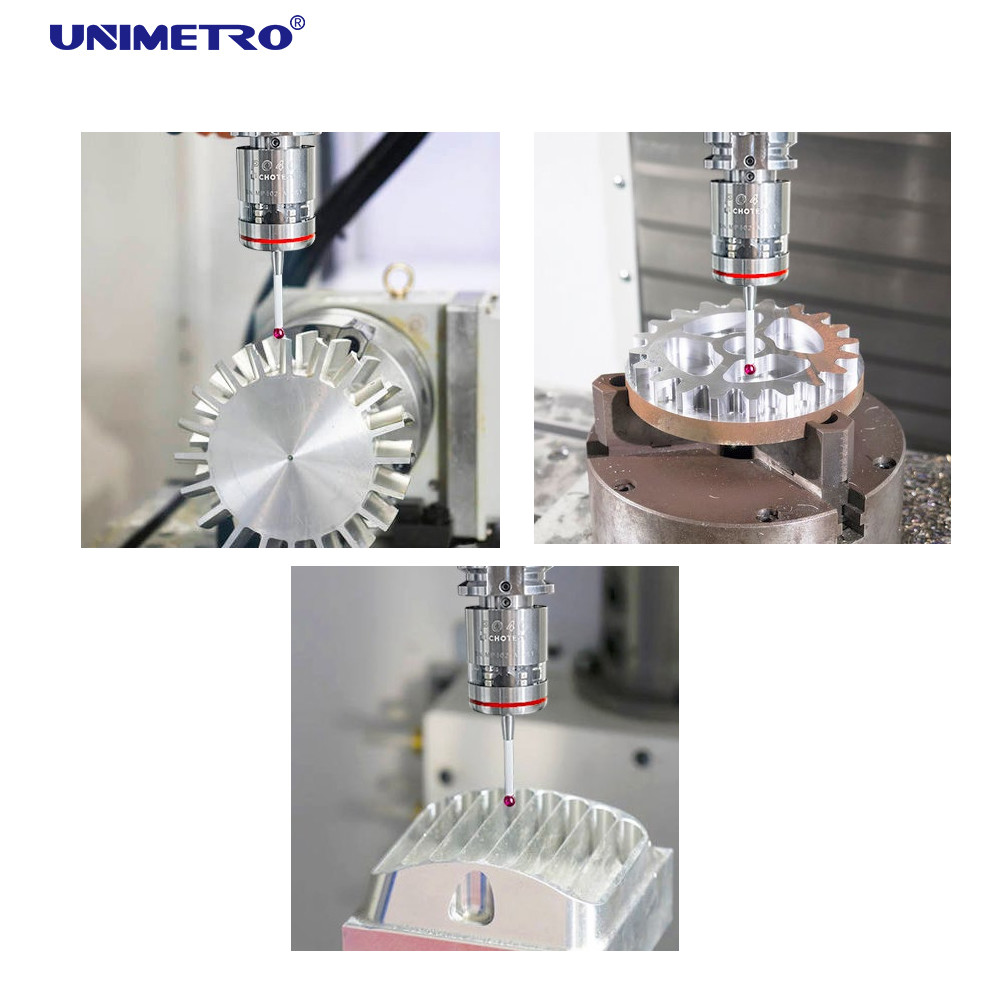

Toepassingen

Het gecoördineerde plaatsen: het vastgestelde gegevenspunt van werkstuk, verbetert gecoördineerd systeem van werkstuk.
Richt werkstuk: Inspecteer of het werkstuk nauwkeurig wordt geplaatst, en of het werkstuk door kracht van het vastklemmen van inrichting wordt misvormd.
Afmetingsmeting: stadiumhoogte, lengte, diameter
Positiemeting: gatenafstand, perpendicularity, hoek, enz.
Gebogen-oppervlaktemeting: bladvorm, vormoppervlakte, complexe vorm
Na-verwerkt inspectie: Vind de over--tolerantie, correcte hulpmiddelcompensatie
Controle of het werkstuk wordt geplaatst
