Gedetailleerde informatie

Dimensie:	170011801750mm	Netto gewicht:	1500KG
X/y reizen:	500x600	Nauwkeurigheid:	≤3+l/200um
Herhaalbaarheid:	3um
Markeren:	Hoge Resolutie Vision System voor Meting , Beweegbare Brug Vision System voor Meting , Hoge ResolutionDigital die Systeem meet

Productomschrijving

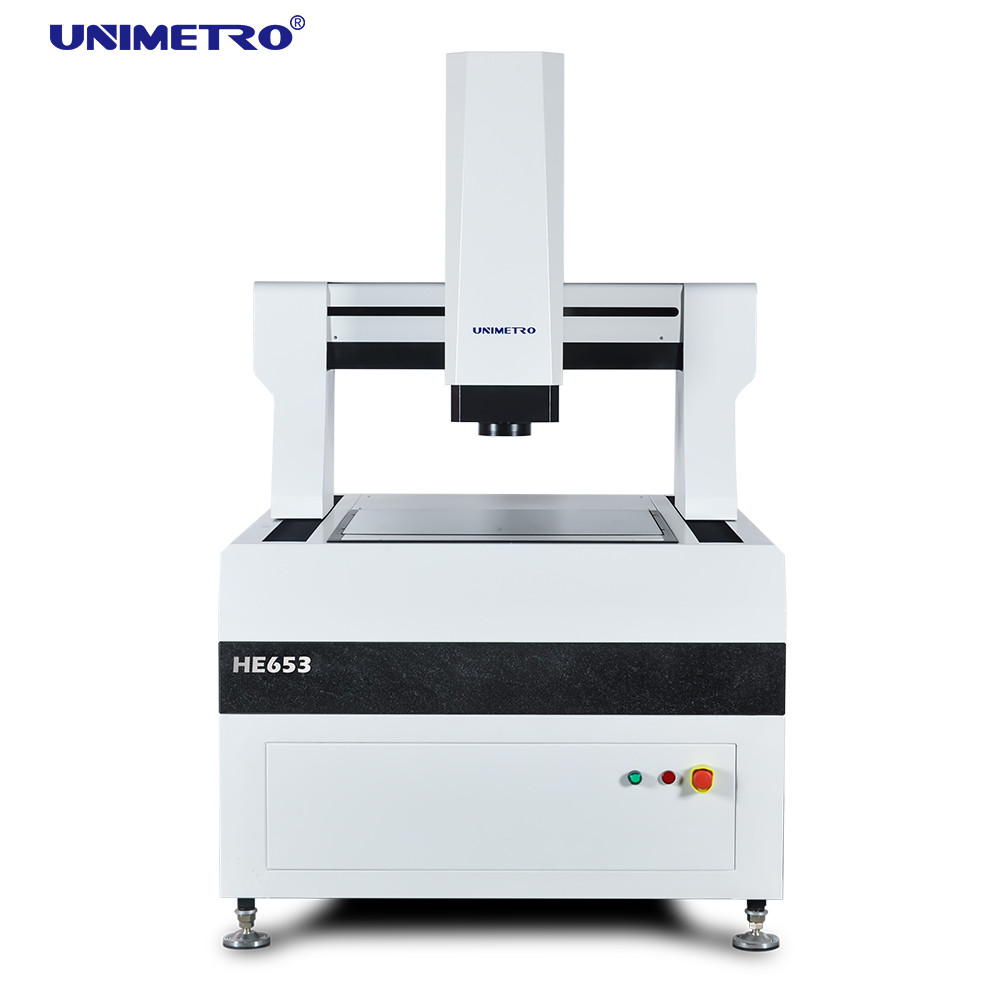

Hoge-resolutiesysteem voor het meten van het zicht met een beweegbare galerijstructuur

Geautomatiseerd zichtmetingssysteem

De HE-serie met hoge nauwkeurigheid visuele meetsystemen van het portiertype combineren precisie en efficiëntie en bieden een snelle meting van geometrische elementen van verschillende onderdelen.Deze systemen worden veel gebruikt in verschillende industrieën, waaronder PCB., kopergeplatte laminaat, glazen panelen, LCD-modules en isolatiematerialen.

De analyse van eindige elementen werd opgenomen in het ontwerpproces van de HE-serie, waardoor een hoge stijfheid en een precieze mechanische structuur werden gewaarborgd.De machinebasis maakt gebruik van een gesloten frame bewegende brug type structuur, die eenvoud, hoge laadcapaciteit en optimale bewegingsprestaties biedt.

Productkenmerken

Verplaatsbare portierconstructie met vast werkstuk tijdens de meting
Vier-assige CNC volledig automatische gesloten schakelbesturing voor volledige automatisering
Granaatbasis en balk voor stabiliteit en betrouwbaarheid
Open roosterregelaar met een resolutie van 0,1 μm voor hoge precisie en stabiliteit
Precieze lineaire geleidingsrails, slijpbalschroeven en wisselstroomservo-motoren zorgen voor een nauwkeurige positionering
Hoogresolutiekleurcamera voor duidelijke waarneming en stabiele metingen
6.5x continu automatisch zoomobjectief met nauwkeurige automatische zoom en eenpixelcorrectie
Programmeerbare 5-ring 8-zone LED-oppervlaktelichtbron en transmissieparallelle LED-contourlichtbron met 256-niveaus intelligente helderheidsregeling
Geïmporteerde contactsonde voor 3D-meting
Inmeasuring4.2 Automatische beeldmetingssoftware met onafhankelijke eigendomsrechten, krachtig en gebruiksvriendelijk

Softwarefunctionaliteit

Onze grote visie meetmachine wordt ondersteund door krachtige software mogelijkheden:

External-Array RationalVue composietmetingssoftware biedt krachtige 2D/3D composietmetingsfuncties
Eenvoudige en intuïtieve bedieningsinterface voor efficiënte meetprocessen
Installatie van automatisch meetprogramma voor efficiënte en snelle batchmeting

Technische specificaties

Model	HE 652	HE862	HE1080	HE1210	HE1512	HE1812
X,Y Reis (mm)	500 × 600	600 × 800	800 × 1000	1000 × 1200	1200×1500	1200×1800
Z-as Reis (mm)	200 (kan worden verhoogd naargelang de behoeften van de klant)
Vervoervermogen	Ongeveer 35 kg.
Afmeting (mm)	1700 × 1180 × 1750	1700×1280×1750	1900 × 1480 × 1750	2100 × 1680 × 1750	2500×1880×1750	2700×1880×1750
Gewicht (kg)	1500	1800	2900	3200	4400	4800
Resolutie	0.5 μm (0,1 μm optioneel)
Camera	2M HD GIGA digitale camera
Zoomlens	Professionele auto-zoomlens (1~10X vergroting)
Videovergroting	18~195X ( varieert per cameramodel; de werkelijke vergroting is afhankelijk van de gemeten gegevens)
FOV	8.1~1.3 mm ( varieert afhankelijk van de combinatie camera/lens; het werkelijke gezichtsveld is afhankelijk van de gemeten gegevens)
Precisiteit*	≤ (3+L/200) μm
Verlichting	Programmabele 5-ring 8 secties LED-oppervlakverlichting (40 secties ringlicht, coaxiale licht, verplaatsbaar meerkleurig ringlicht optioneel)

Producten galerij

Onze cliënten en agenten

Vaak gestelde vragen

Q1: Bent u een fabriek of handelsonderneming?

A1: Wij zijn een fabriek en geven binnen 24 uur antwoord.

V2: Wat produceert uw bedrijf voornamelijk?

A2: We produceren voornamelijk visie meetmachines, coördinaten meetmachines, CMM & VMM armaturen en gerelateerde apparatuur.

V3: Hoe kies ik de juiste specificatie?

A3: Ons professionele team zal geschikte specificaties aanbevelen op basis van uw productvariëteit en meetvereisten.

Q4: Accepteert u aangepaste service?

A4: Ja, we leveren zowel standaardmachines als op maat gemaakte oplossingen op maat van de behoeften van de klant.

Q5: Wat is uw garantieperiode?

A5: Onze productgarantieperiode is 1 jaar. We hebben de duurzaamheid op breekbare onderdelen verbeterd, waardoor de kwaliteit van het product betrouwbaar is.

label:

Plaats van herkomst:	China
Merknaam:	Unimetro
Certificering:	CE ISO
Modelnummer:	HE652

Min. bestelaantal:	1SET
Prijs:	usd32500-usd37500/set
Verpakking Details:	Houten Geval
Levertijd:	15 dagen
Betalingscondities:	T/T
Levering vermogen:	30 reeksen per maand
