Aluminium CMM Fixtuurkits (108 stuks)

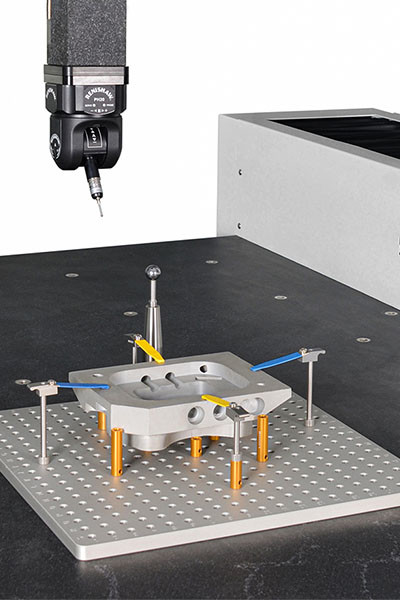

Modulaire grondplaten en componenten voor coördinatenmeetmachines die flexibele, herhaalbare en gestandaardiseerde opspanoplossingen bieden.
Toepassingen
De FlexFix fixtuurkits worden veelvuldig gebruikt in diverse industrieën, waaronder elektronica, lucht- en ruimtevaart, automotive, kunststoffen en medische zorg. Compatibel met alle maten en modellen van CMM- en VMM-apparatuur.
Modulair Opspansysteem
Ontworpen en ontwikkeld door UNIMETRO om de reproduceerbaarheid en nauwkeurigheid van inspectieprocessen te verbeteren. Biedt snelle, herhaalbare opspanopstellingen voor componenten van elke grootte, vorm of materiaal.
Voorzien van zeer nauwkeurige aluminium fixtuurplaten met M8 schroefdraadaansluitingen in diverse standaardmaten. Complex productieproces garandeert systeemnauwkeurigheid en betrouwbaarheid. Gereedschapsloze montage verhoogt de doorvoer en voorkomt inspectievertragingen.
Kit Selectie
Elke kit bevat één grondplaat en een uitgebreide set componenten. Selecteer de maat van de grondplaat op basis van de afmetingen van de CMM-machine en de meetvereisten.
Fixtuurcomponenten
Componenten zijn ontworpen om onderdelen stevig vast te houden met minimale benodigde kracht, om schade of vervorming te voorkomen. Inclusief ondersteunende, klemmende en drukelementen voor flexibele opspancombinaties en duidelijke probe-paden.
Grondplaten
Meerdere maten beschikbaar om te voldoen aan verschillende CMM-machines en componentvereisten. Vervaardigd met CNC-bewerking, precisie slijpen, anodiseercoating en lasermarkering voor hoge nauwkeurigheid en vlakheid.
Voorzien van een alfanumeriek rasterpatroon met zichtbare onderdeelnummers voor volledig gedocumenteerde en reproduceerbare opstellingen.
Beschikbare Plaatmaten
- 400*300mm, M8 schroefdraadgaten
- 400*400mm, M8 schroefdraadgaten
- 500*500mm, M8 schroefdraadgaten
- 600*600mm, M8 schroefdraadgaten
- Andere aangepaste maten beschikbaar
Kit Componenten & Specificaties
| Productnaam |
Merk |
AANT. |
| 12*50mm afstandhouder | 80001 | 6 |
| 12*30mm afstandhouder | 80002 | 6 |
| 16*50mm afstandhouder | 80003 | 6 |
| 16*30mm afstandhouder | 80004 | 6 |
| 20*50mm afstandhouder | 80005 | 6 |
| 20*30mm afstandhouder | 80006 | 6 |
| 12*20mm afstandhouder | 80007 | 6 |
| 16*20mm afstandhouder | 80008 | 6 |
| 20*20mm afstandhouder | 80009 | 6 |
| Pusher demper | 800010 | 2 |
| Schroef pusher demper | 800011 | 2 |
| Verstelbare draaipunt | 800012 | 2 |
| Verstelbare steunpoot | 800013 | 2 |
| Magneet | 800014 | 4 |
| Pin afstandhouder | 800015 | 2 |
| Adapter | 800016 | 6 |
| Grondplaat schroef | 800017 | 2 |
| V-profiel | 800018 | 2 |
| Schroeven | 800019 | 2 |
| Verstelbare schuif | 800020 | 8 |
| Span-klem | 800021 | 4 |
| Vasthoudklem | 800022 | 2 |
| Korte span demper steun | 800023 | 2 |
| Lange span klem steun | 800024 | 2 |
| Kegel | 800025 | 3 |
| Nylon kegel | 800026 | 3 |
| Schroevendraaier | 800027 | |
Veelgestelde Vragen
V1: Bent u een fabriek of handelsonderneming?
A1: Wij zijn een fabriek en bieden antwoorden binnen 24 uur.
V2: Wat produceert uw bedrijf voornamelijk?
A2: Wij zijn gespecialiseerd in visuele meetmachines, coördinatenmeetmachines en CMM- & VMM-fixtures.
V3: Hoe kies ik de juiste specificatie?
A3: Ons professionele team zal geschikte specificaties aanbevelen op basis van uw productvariëteit en meetvereisten.
V4: Accepteert u maatwerkservice?
A4: Ja, wij leveren zowel standaardmachines als op maat gemaakte oplossingen die zijn afgestemd op de behoeften van de klant.
V5: Wat is uw garantieperiode?
A5: Onze producten worden geleverd met 1 jaar garantie. We hebben breekbare onderdelen verbeterd voor een verbeterde productstabiliteit en kwaliteit.
